摩托车前总泵配套制动开关结构设计

　　在两轮机动车的制动回路设计中，前制动回路的信号触发部件直接关系到骑行过程的制动警示有效性，这款适配摩托车前总泵的制动开关，是集成在液压前制动主泵上的信号触发元件，主要作用是在骑手捏下前制动握把时，同步接通车辆尾部制动灯的供电回路，向后方道路参与者传递明确的减速制动信号，避免追尾类骑行事故的发生。

　　从实际装车场景来看，这类制动开关多安装在跨骑、踏板类摩托车的右手把前制动主泵侧方，部分电动两轮车的前制动总泵也会采用同结构的开关元件，安装位置需要避开握把转动的干涉区域，同时要保证制动握把的初始行程阶段就能触发开关触点，避免出现制动动作已经发生但制动灯未点亮的信号滞后问题。开关本体采用黑色耐候工程塑料作为壳体材质，能够适应两轮车外露安装的使用环境，抵御日常骑行中的雨水飞溅、路面扬尘侵蚀，以及夏季高温暴晒、冬季低温冻胀的环境温度变化，保证长期使用下壳体不会出现脆裂、密封失效的问题。

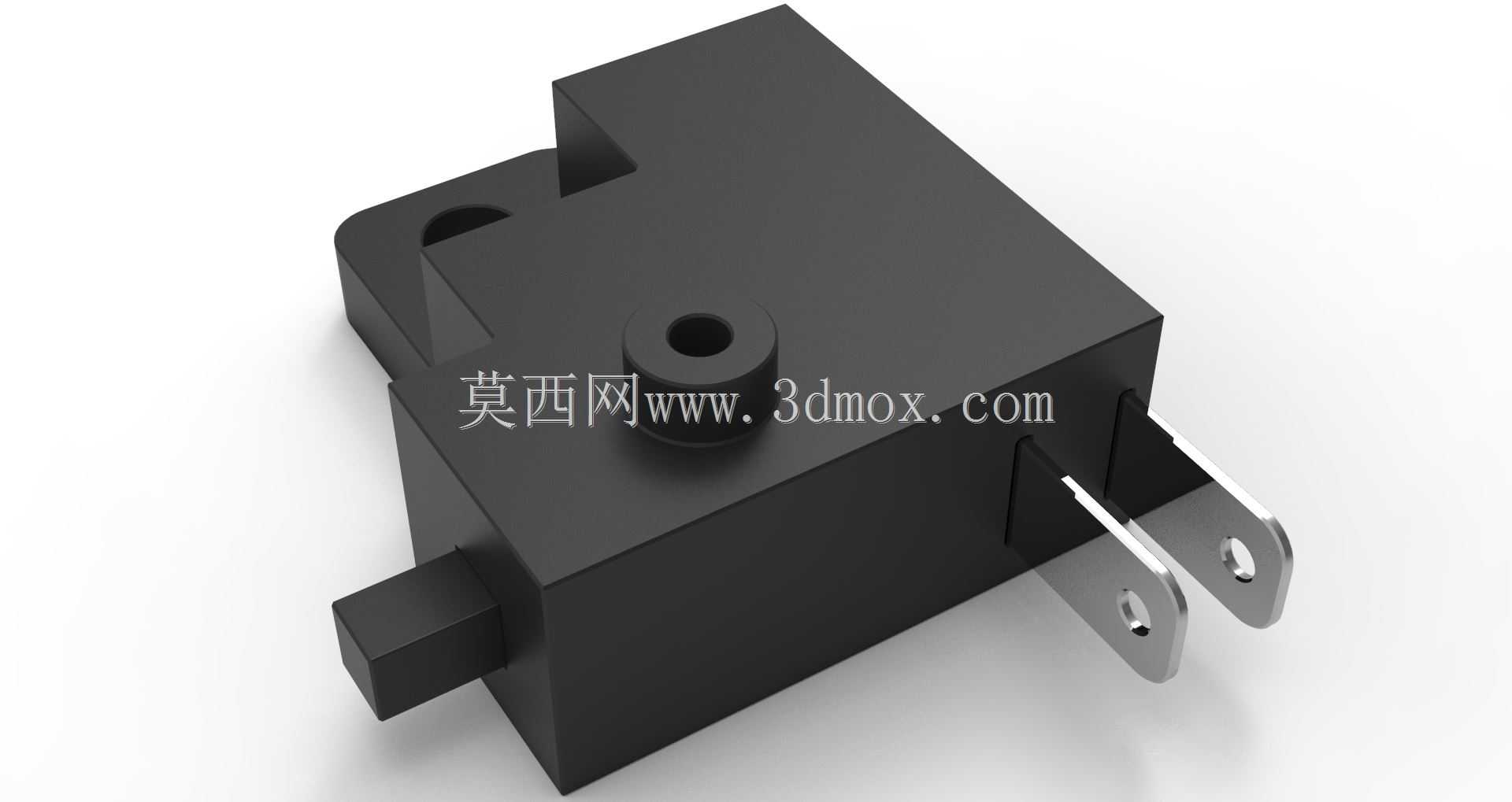

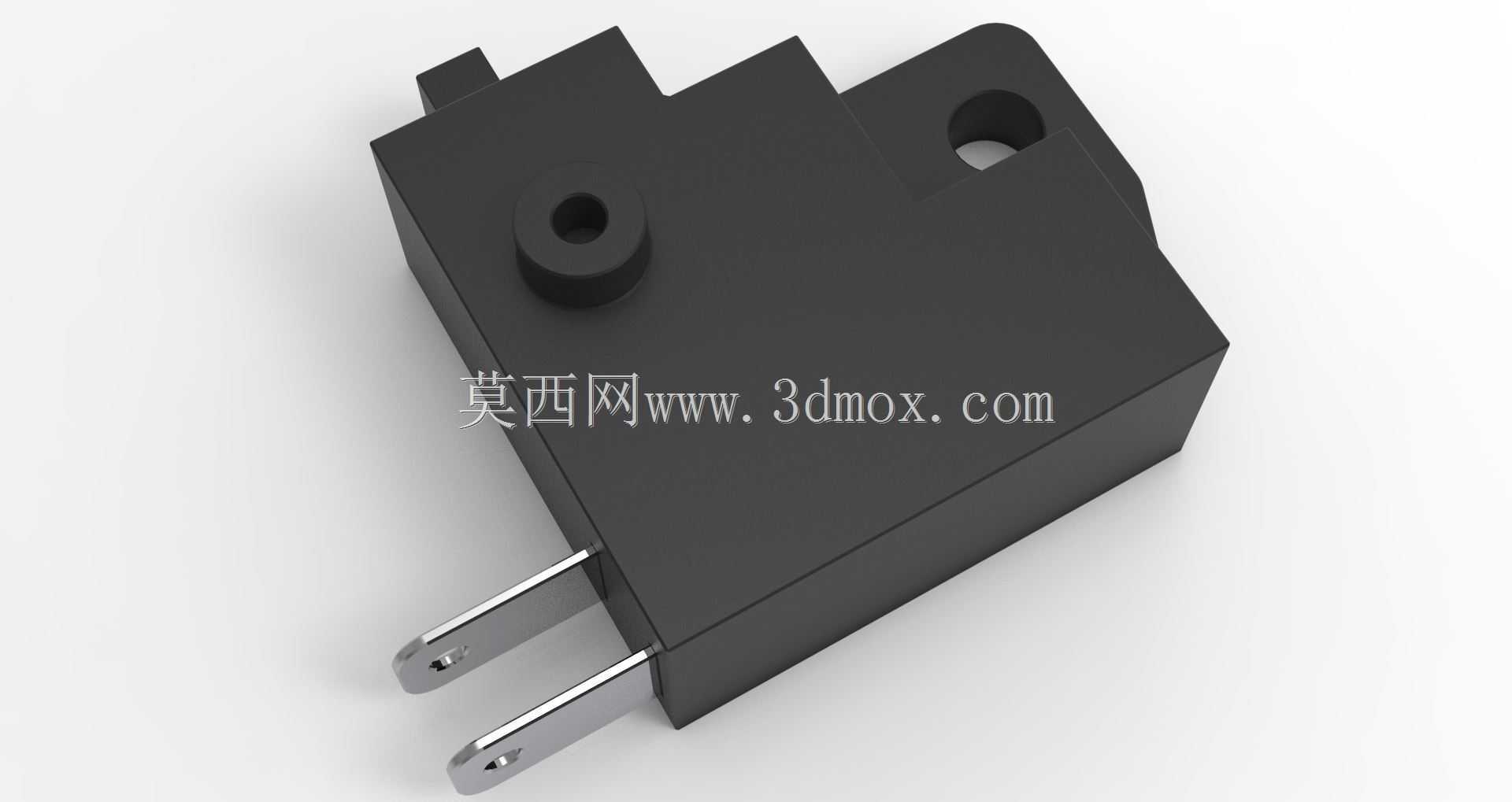

　　结构设计上，这款开关采用侧插式接线端子布局，两个平行布置的金属插片直接对接车辆线束端的插接件，不需要额外的螺丝固定接线，装配时直接对插即可完成电气连接，能够提升整车总装环节的装配效率，同时插片的外露长度做了限位设计，避免插接过程中插片过度插入导致壳体内部触点结构移位。开关的触发端采用侧置的凸块式结构，与前制动总泵内部的活塞推杆机构联动，当握把处于自由状态时，推杆顶住触发凸块，开关内部触点处于断开状态，制动灯回路不通电；当捏下握把推动总泵活塞建立制动液压的同时，推杆随活塞移动解除对触发凸块的顶压，开关内部的弹簧结构推动触点闭合，接通制动灯供电回路，整个触发行程控制在3-5mm的握把自由行程范围内，既不会因为握把的微小振动出现误触发，也不会在制动动作发生后出现信号延迟。

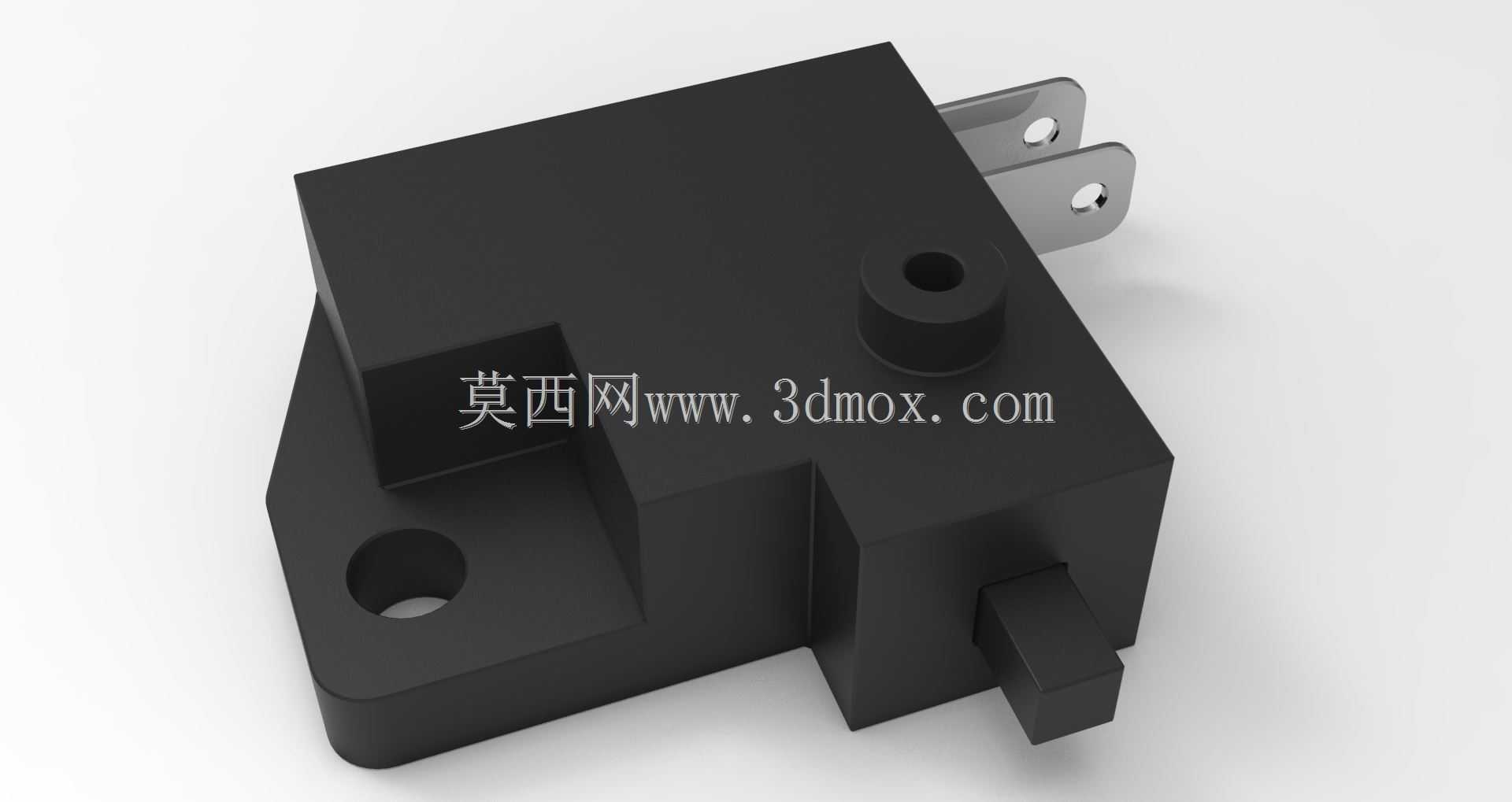

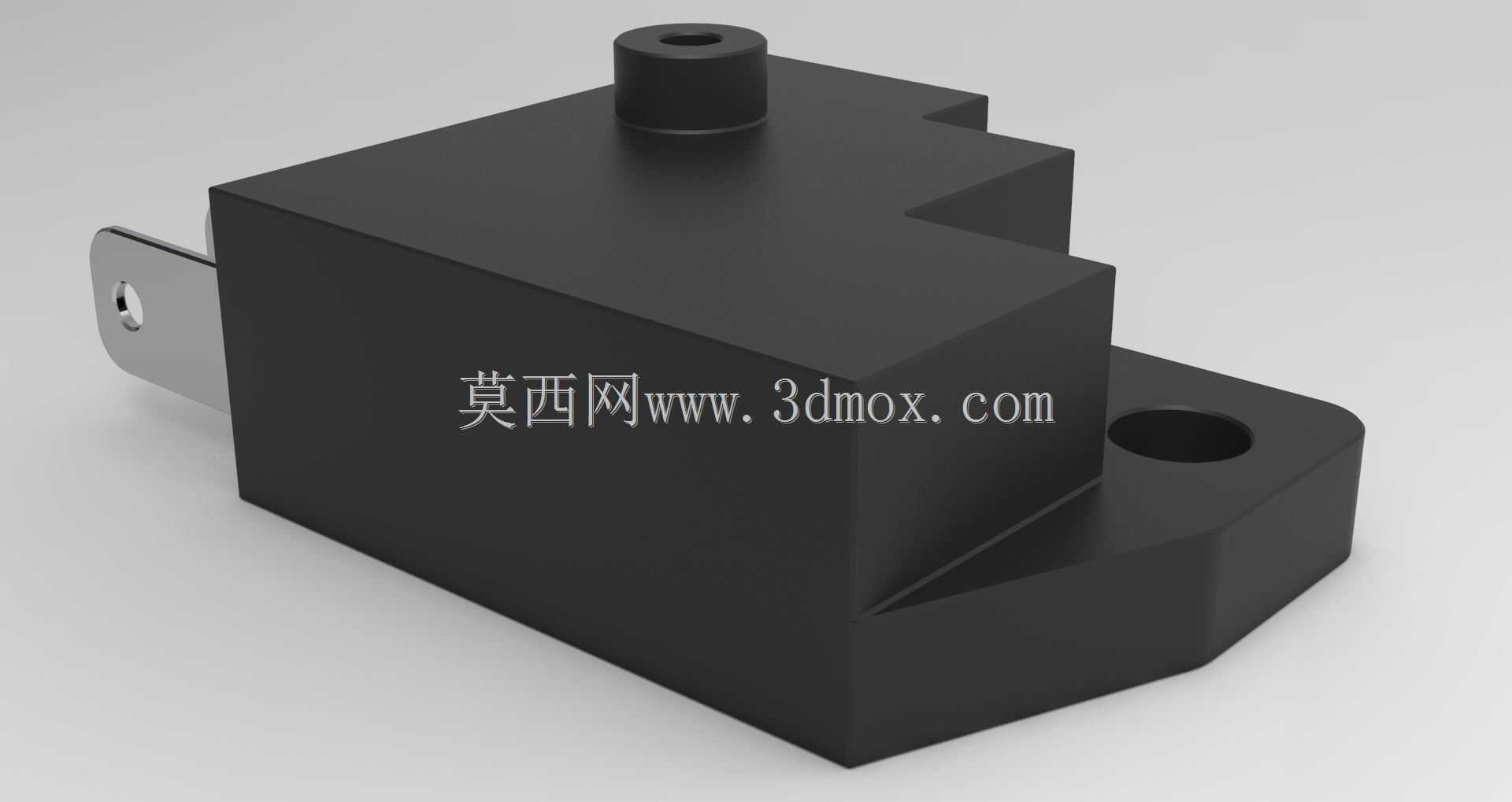

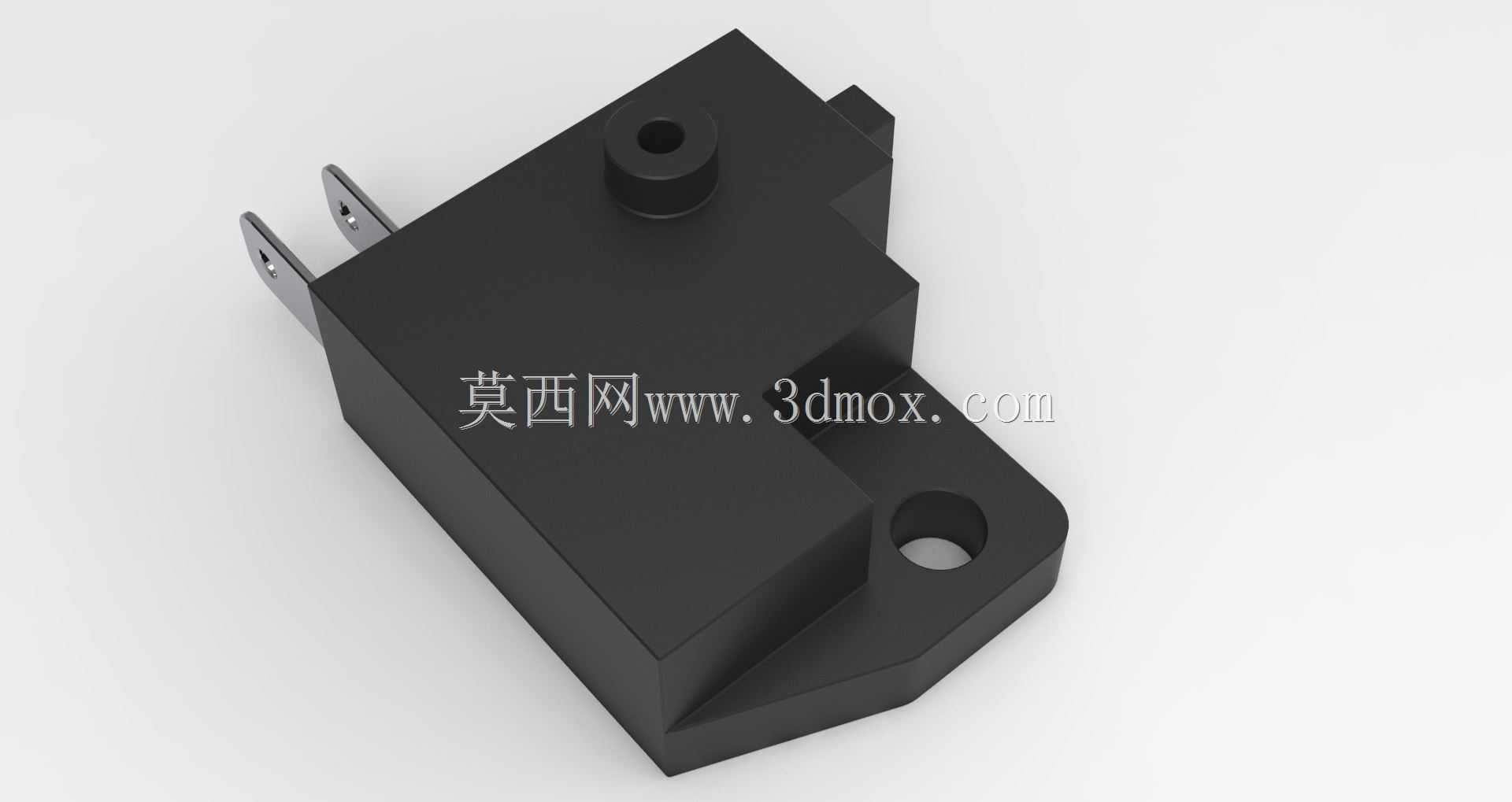

　　安装边界方面，开关本体设计了两个带安装孔的固定耳位，其中一个孔位为圆形定位孔，另一个为长条形调节孔，装配时可以根据不同车型总泵的安装位公差做小范围的位置调整，保证触发凸块与总泵推杆的对位精度，固定孔的孔径适配M4规格的自攻螺丝或者卡簧固定结构，能够适配多数主流车型前总泵的安装基座尺寸。开关本体的整体轮廓做了切角避让设计，在安装到车把位置后，不会与车把上的油门转把、后视镜固定座、线束固定卡扣等周边部件产生空间干涉，本体的突出高度控制在15mm以内，避免骑行过程中骑手的手部、衣物意外剐蹭到开关导致误触发或者部件损坏。

　　从功能可靠性角度来看，这款开关的内部触点采用银合金材质，能够承受车辆电气系统12V电压下的制动灯负载电流，长期通断使用下不会出现触点烧蚀、接触不良的问题，内部的触发弹簧做了抗疲劳处理，能够承受百万次以上的触发动作循环，覆盖车辆全生命周期的使用需求。壳体的合缝位置采用超声波焊接工艺，配合触发凸块位置的橡胶密封套，能够达到IP65级别的防护能力，即使在高压水枪洗车、暴雨天气骑行的场景下，也不会出现水分渗入壳体内部导致触点短路、腐蚀的问题。

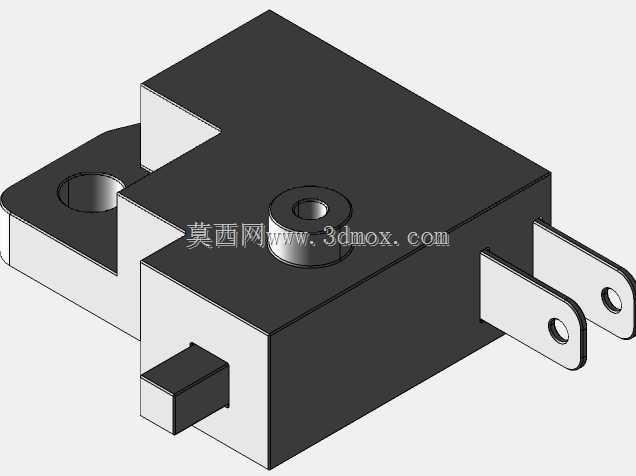

　　在三维建模过程中，需要重点关注触发凸块的伸出长度与固定耳位的相对位置尺寸，这个尺寸直接决定了开关装车后的触发时机，如果凸块伸出过长，会导致握把需要捏下很大行程才能触发制动灯，信号滞后严重；如果凸块伸出过短，则会出现握把未动作时开关就处于闭合状态，制动灯常亮的故障。同时两个接线插片的中心距、插片厚度尺寸需要严格匹配通用车用插接件的标准尺寸，避免出现装车时线束接插件无法对接的问题。安装孔的位置度公差需要控制在±0.1mm以内，保证开关能够顺利装配到总泵的安装位上，不会出现孔位错位导致的装配应力，长期使用下不会因为应力集中出现壳体开裂的问题。另外开关本体的外壁厚度设计为2mm，既保证了壳体的结构强度，在安装拧紧螺丝时不会出现壳体碎裂，也不会因为壁厚过大导致整体尺寸冗余，占用过多的车把安装空间。
