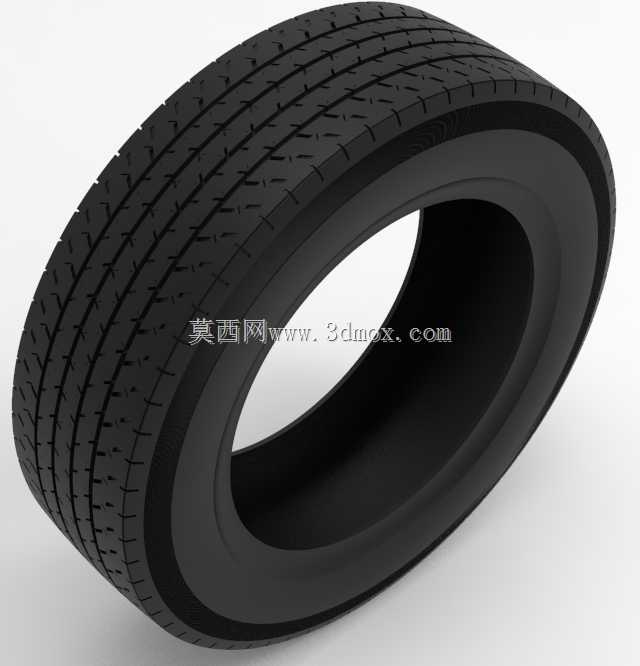

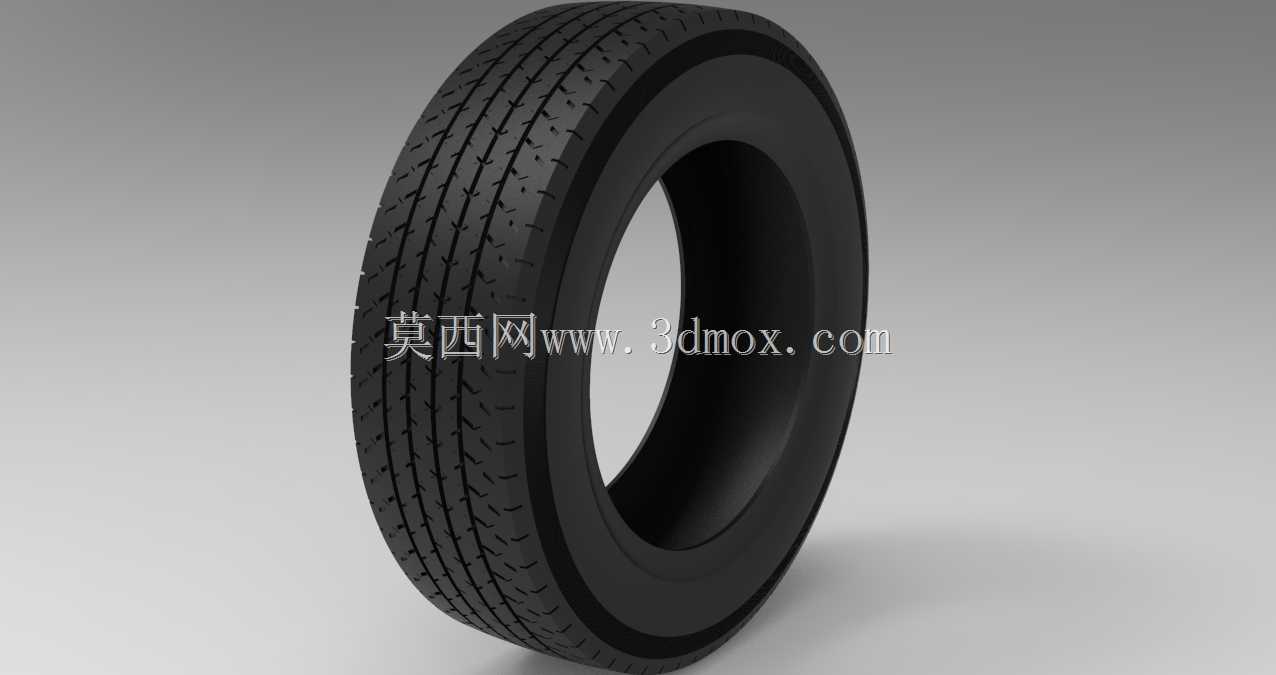

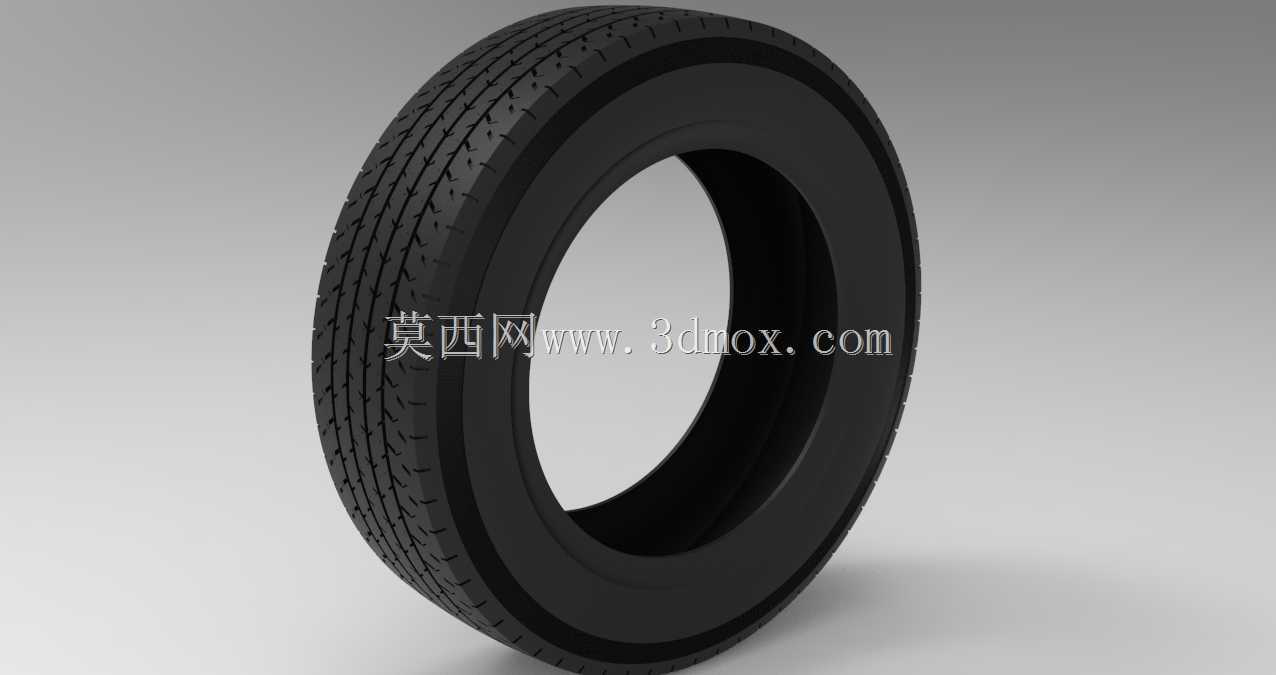

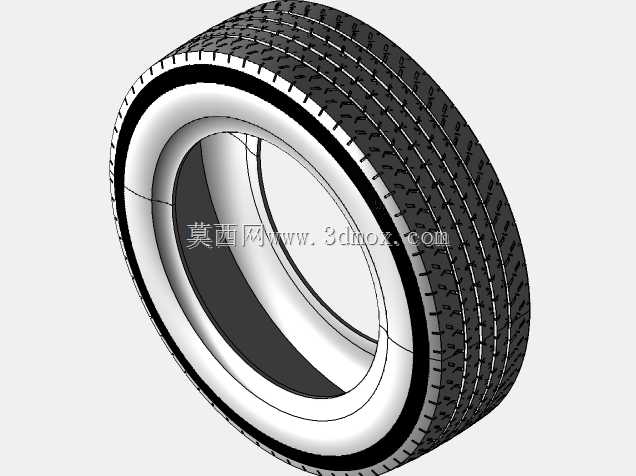

13英寸乘用车辆橡胶轮胎结构三维数模

　　这款13英寸规格的轮胎，主要适配小排量乘用车辆、低速电动代步车以及轻型非道路作业代步装备的行走轮系，作为整车与地面直接接触的核心承载部件，其结构设计直接决定了行驶过程中的抓地表现、滤震性能与滚动阻力水平。从结构建模逻辑来看，建模过程优先还原了轮胎的分层结构特征：外层胎面采用了纵向连续主沟槽搭配横向细花纹槽的排布设计，纵向主沟槽负责快速排走胎面与路面之间的积水，避免湿滑路面行驶时出现水滑效应，横向细密花纹槽则用于切割路面水膜，增大胎面橡胶与干燥路面的实际接触面积，提升制动与加速过程中的附着力。胎侧部分做了等厚度圆弧过渡建模，还原了实车轮胎胎侧的柔性形变预留空间，在轮辋装配位置，模型严格还原了胎圈的加厚刚性结构，

　　这部分是轮胎与金属轮辋过盈配合的核心区域，建模时保证了胎圈内径与标准13英寸轮辋的装配公差匹配，避免实际装配仿真时出现干涉或者密封失效的问题。从安装边界来看，这款轮胎适配轮辋宽度为4.5J到5.5J区间的标准钢制或铝合金轮辋，装配后轮胎整体外径约为560mm，断面宽度约165mm，整车设计时需要预留足够的轮拱空间，保证转向过程中轮胎与轮拱内衬、悬架摆臂之间不发生运动干涉，同时轮胎额定承载下的静半径约为255mm，这个参数直接影响整车的传动比匹配与车速表校准，在整车动力系统建模时可以直接调用该参数做传动效率仿真。在实际工程应用场景中，这类13英寸轮胎多用于A00级纯电代步车、低速电动四轮车以及部分小型场地作业车辆，

　　这类车辆的行驶速度多在80km/h以内，轮胎的花纹设计偏向耐磨与低滚阻取向，胎面胶料的硬度设定偏高，能够在城市铺装路面实现较长的使用寿命，同时胎体的帘布层结构在建模时做了简化的等效应力还原，能够支持后续的轮胎接地压力仿真、侧偏刚度仿真等工程分析工作。建模过程中对胎面花纹的细节做了合理简化，既保留了花纹的排水与抓地结构特征，又避免了过多细碎面导致后续装配仿真时出现网格划分困难、计算量过大的问题，胎面与胎侧的过渡圆角严格按照实车轮胎的冲压脱模工艺做了圆弧处理，没有出现尖锐棱角，符合橡胶轮胎的实际生产工艺特征。在做整车装配时，轮胎模型需要与轮辋、制动鼓/制动盘、轮毂轴承等部件做同轴配合，装配基准为轮胎中心轴线，

　　模型的中心孔位与轮辋定位面的平面度公差在建模时做了基准统一，能够直接导入整车装配体中完成轮系的整体匹配，不需要额外做基准修正。对于做小型代步车底盘设计的工程师而言，这款轮胎模型可以直接用于悬架跳动仿真的边界校核，验证轮胎在上下极限跳动、最大转向角工况下与周边部件的间隙是否满足设计要求，同时胎面的接地印痕参数可以直接用于整车操稳性仿真的轮胎模型输入，减少前期轮胎参数调研的重复工作量。
