全地形车前转向节轮毂带制动集成结构

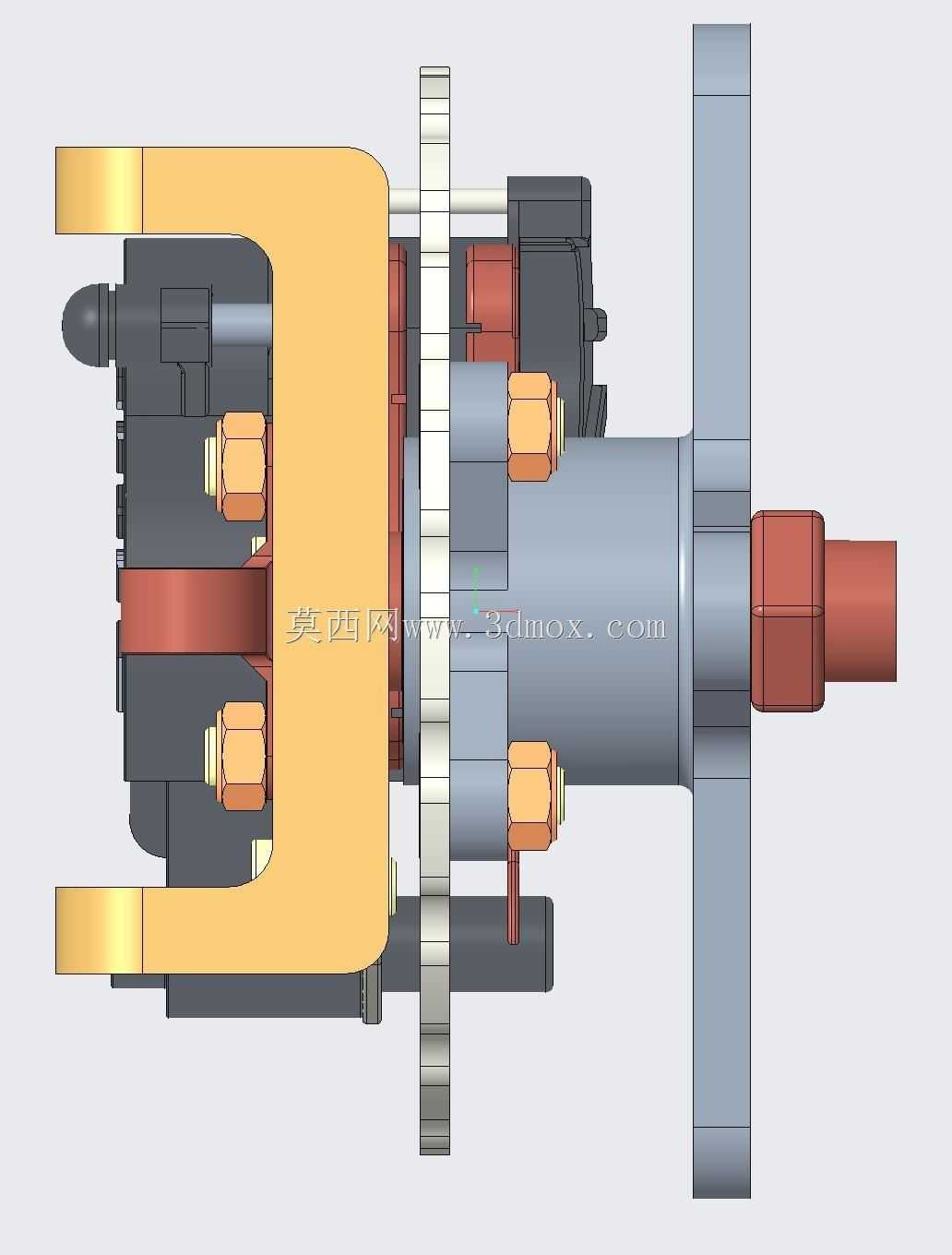

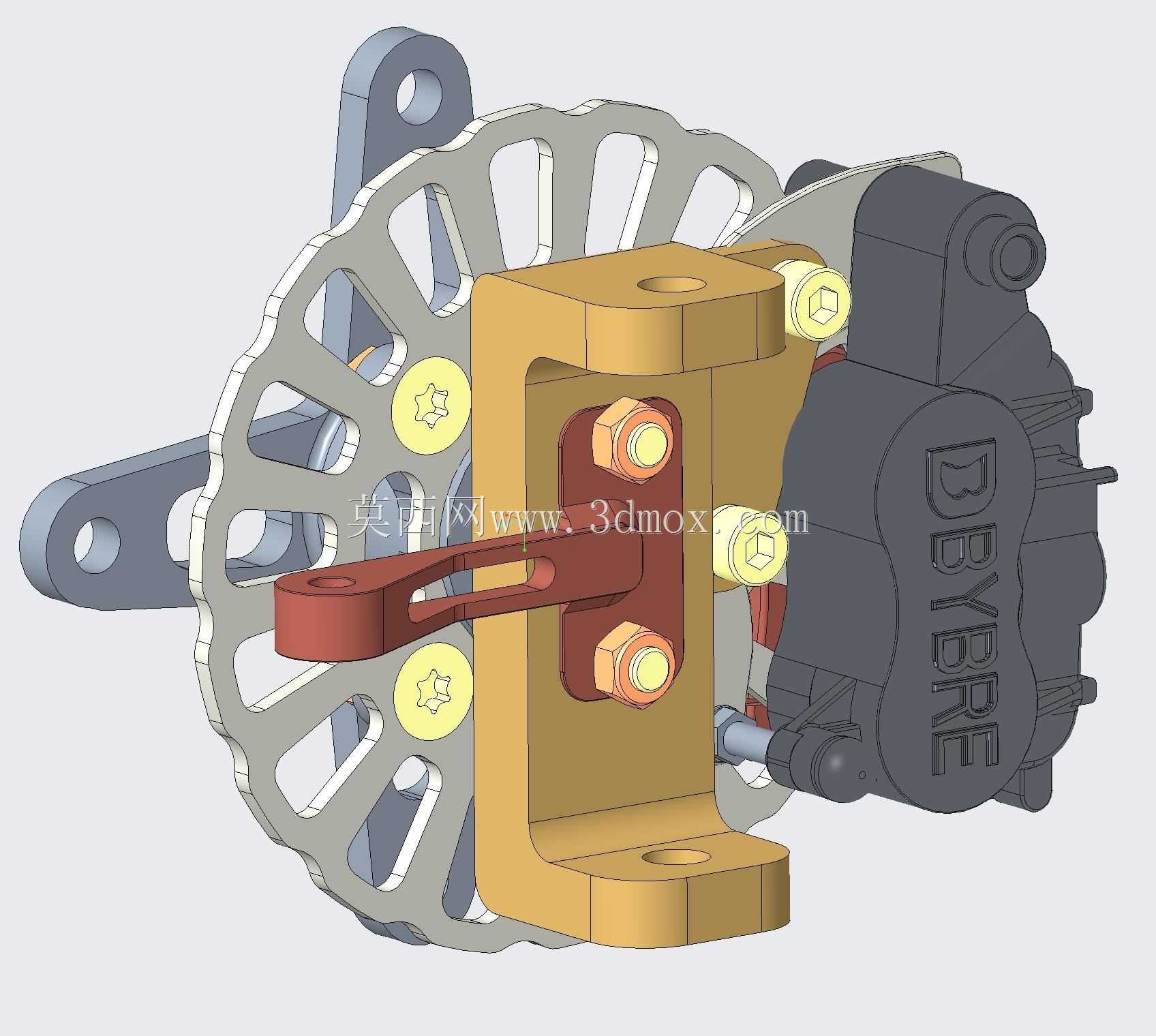

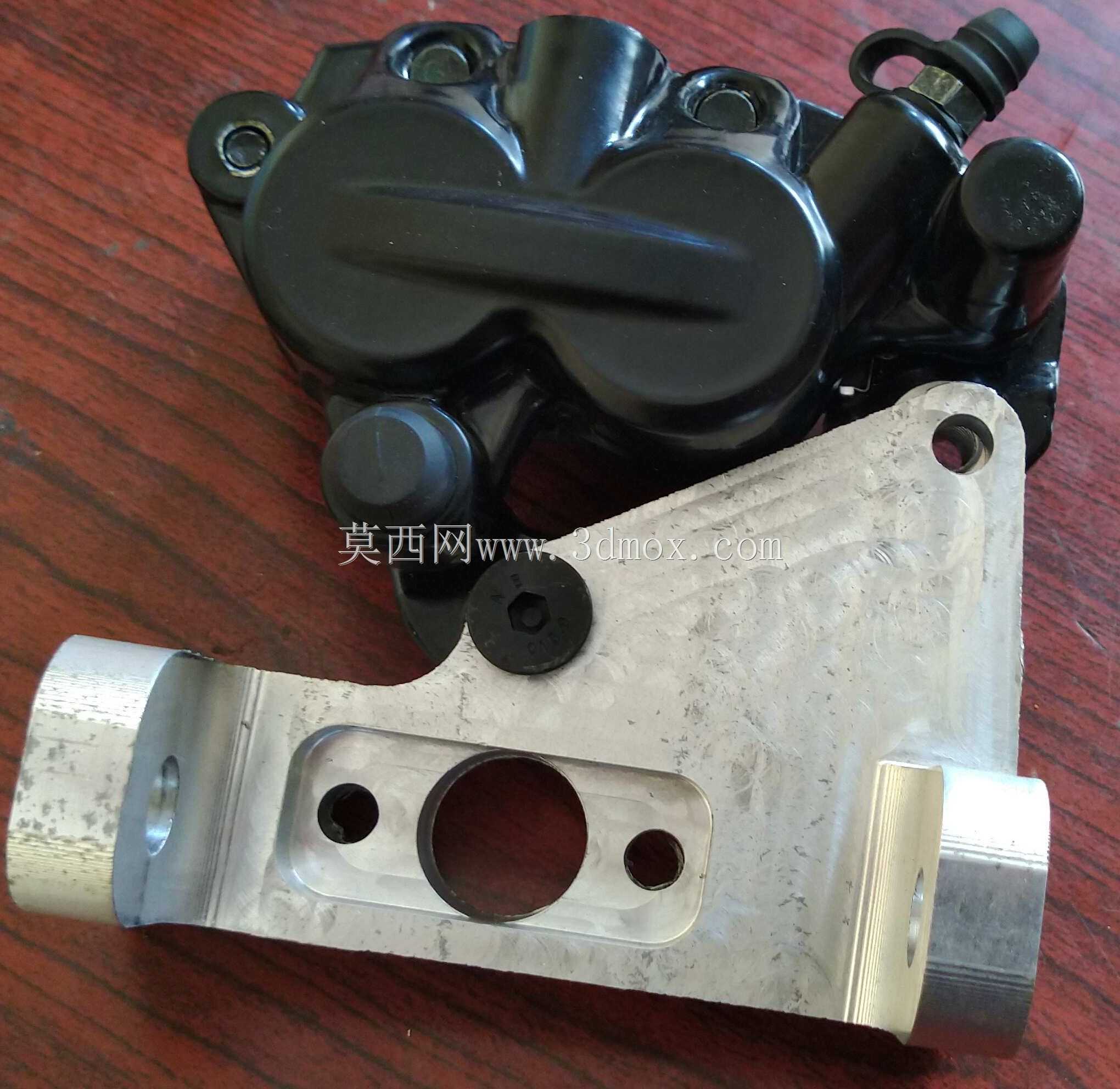

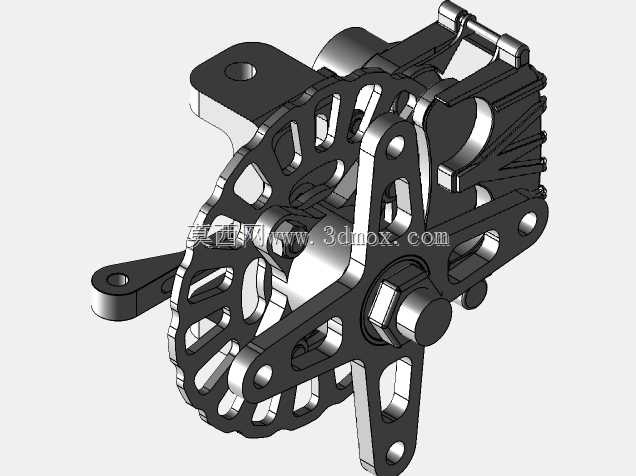

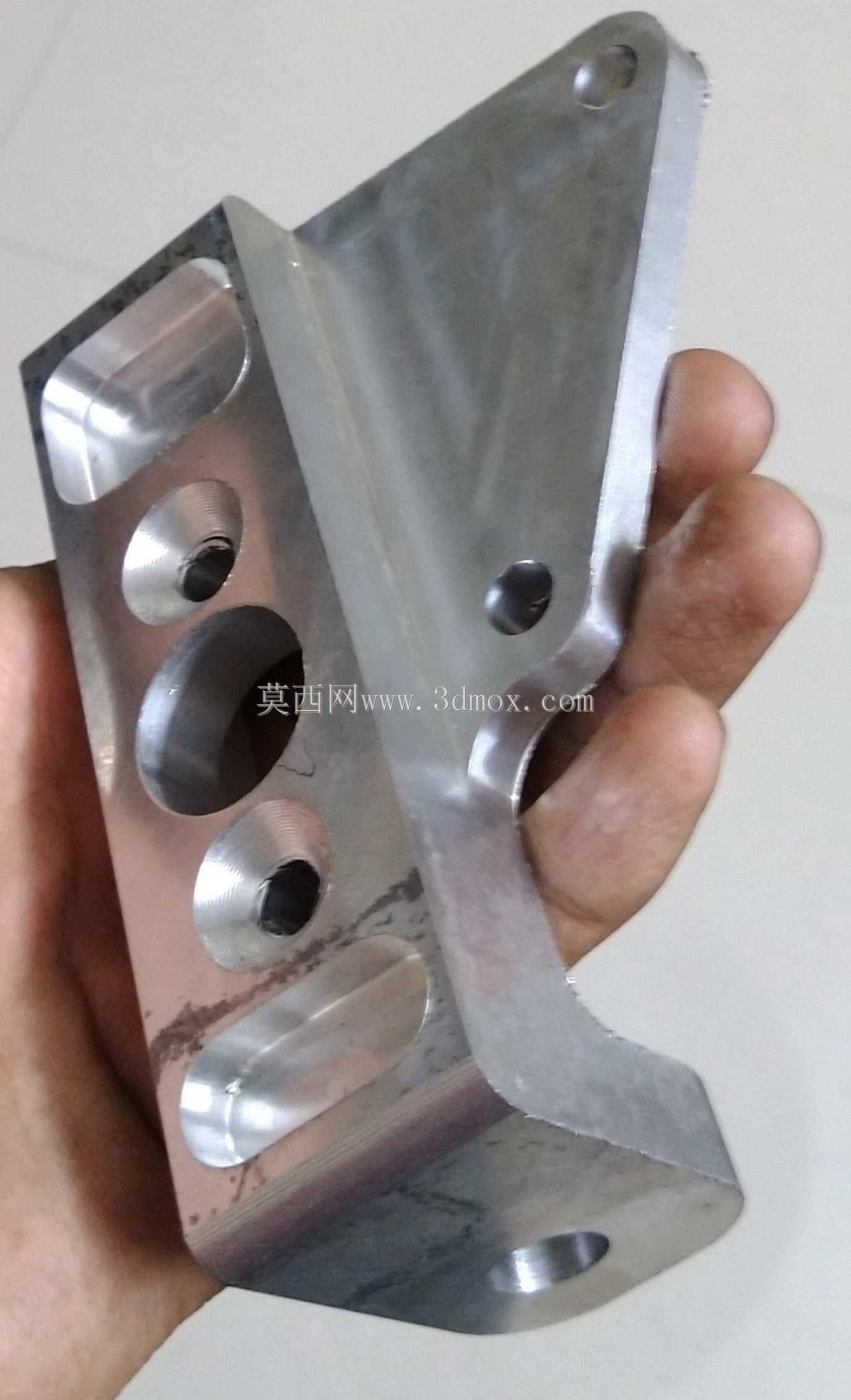

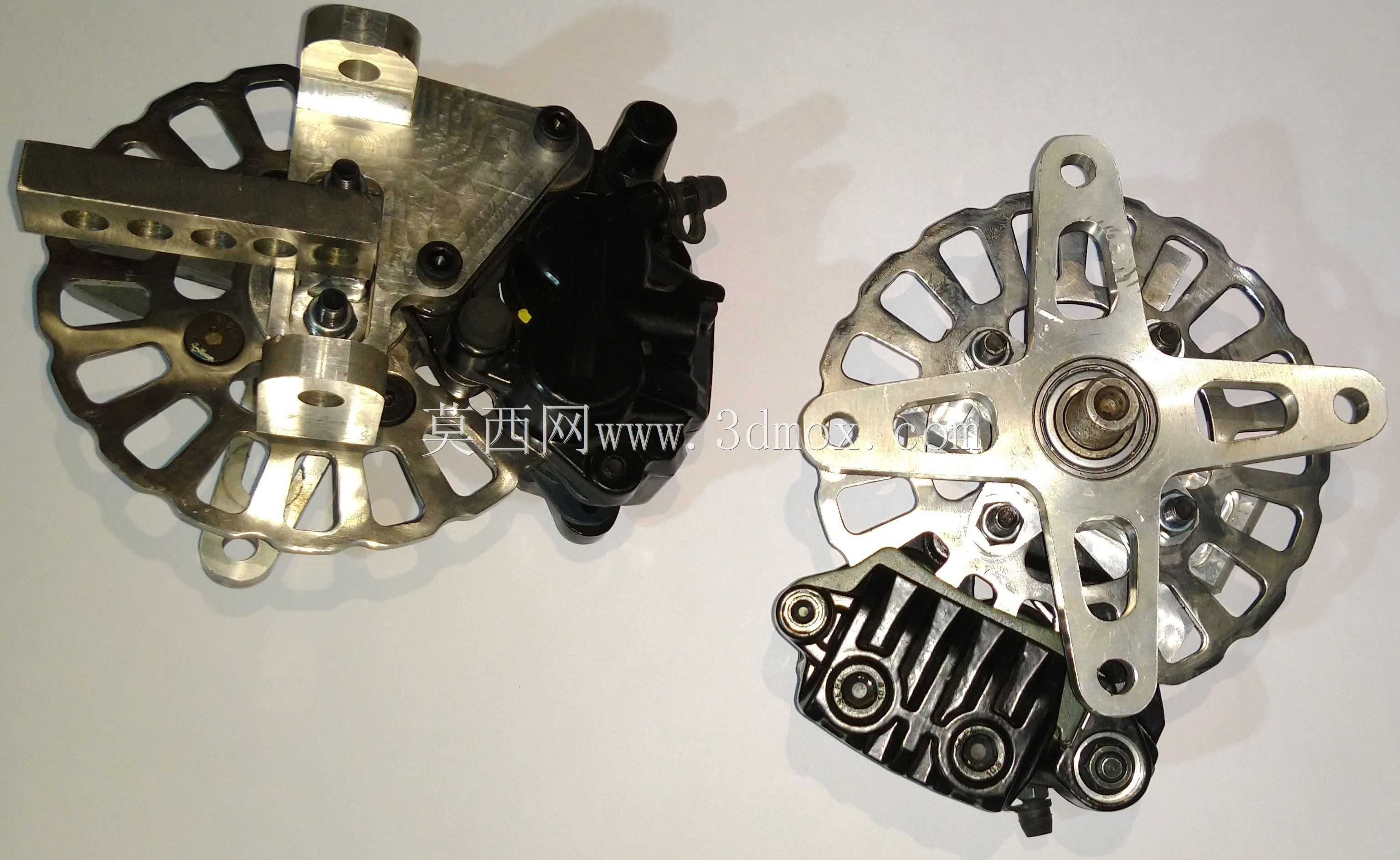

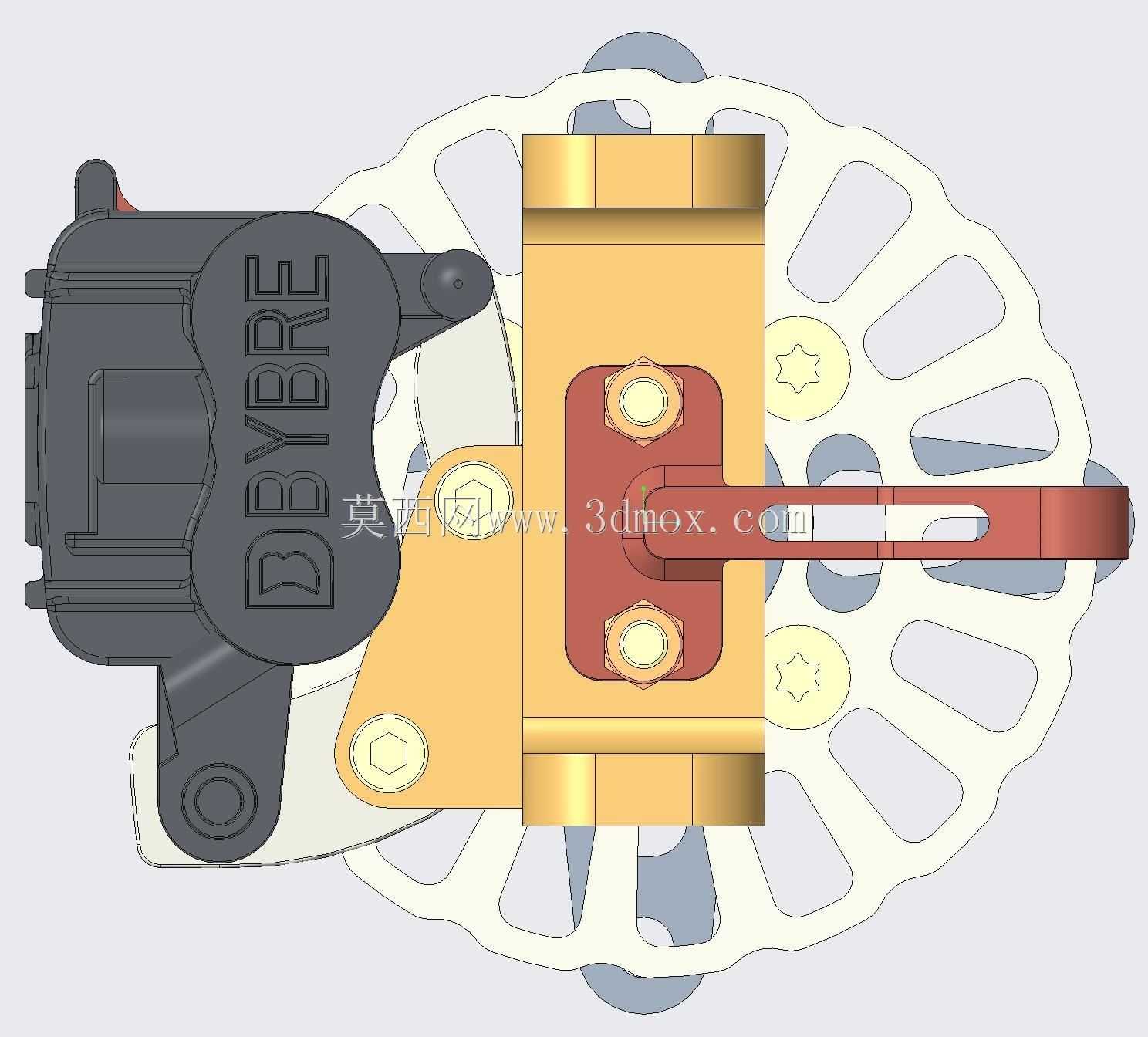

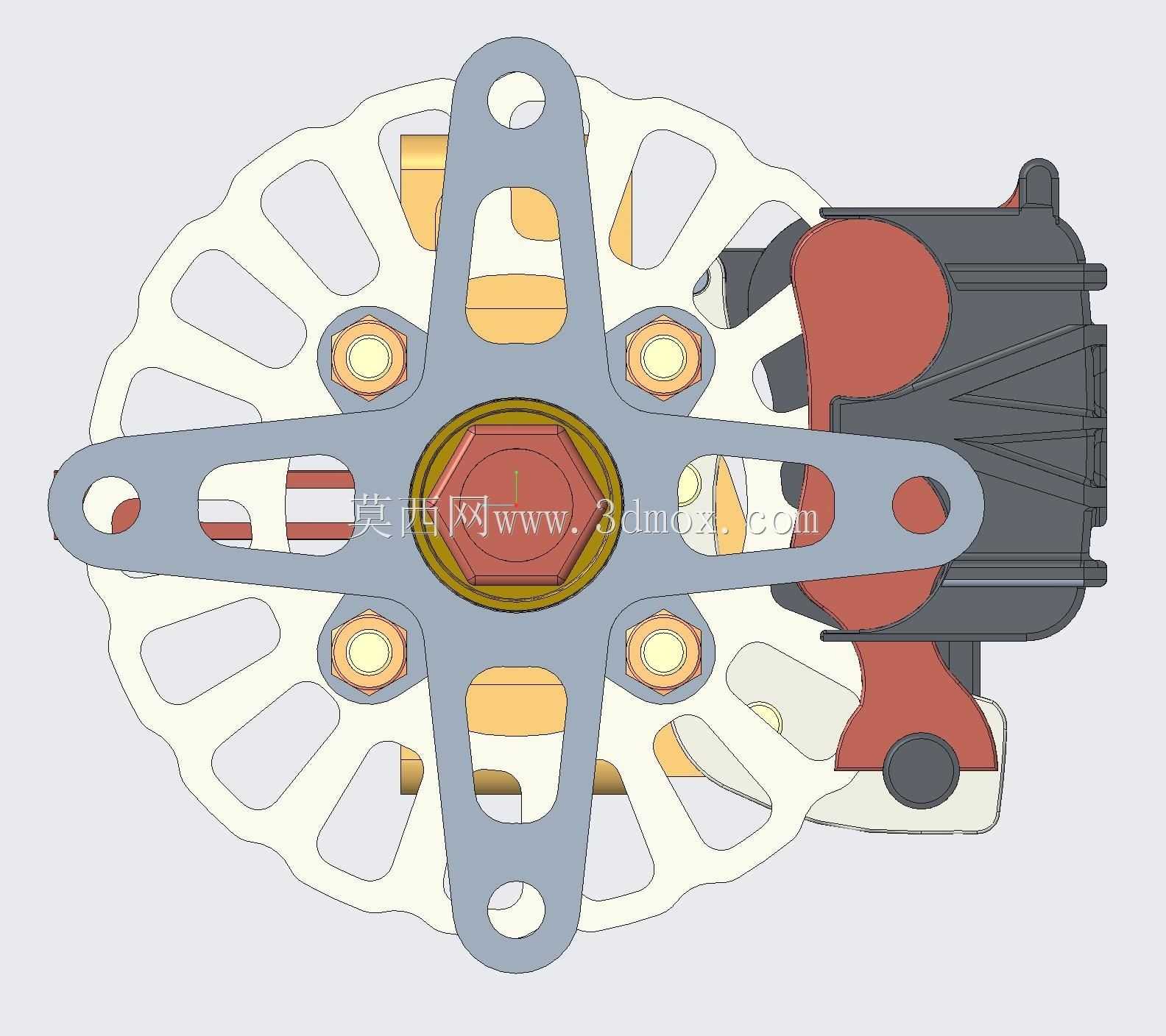

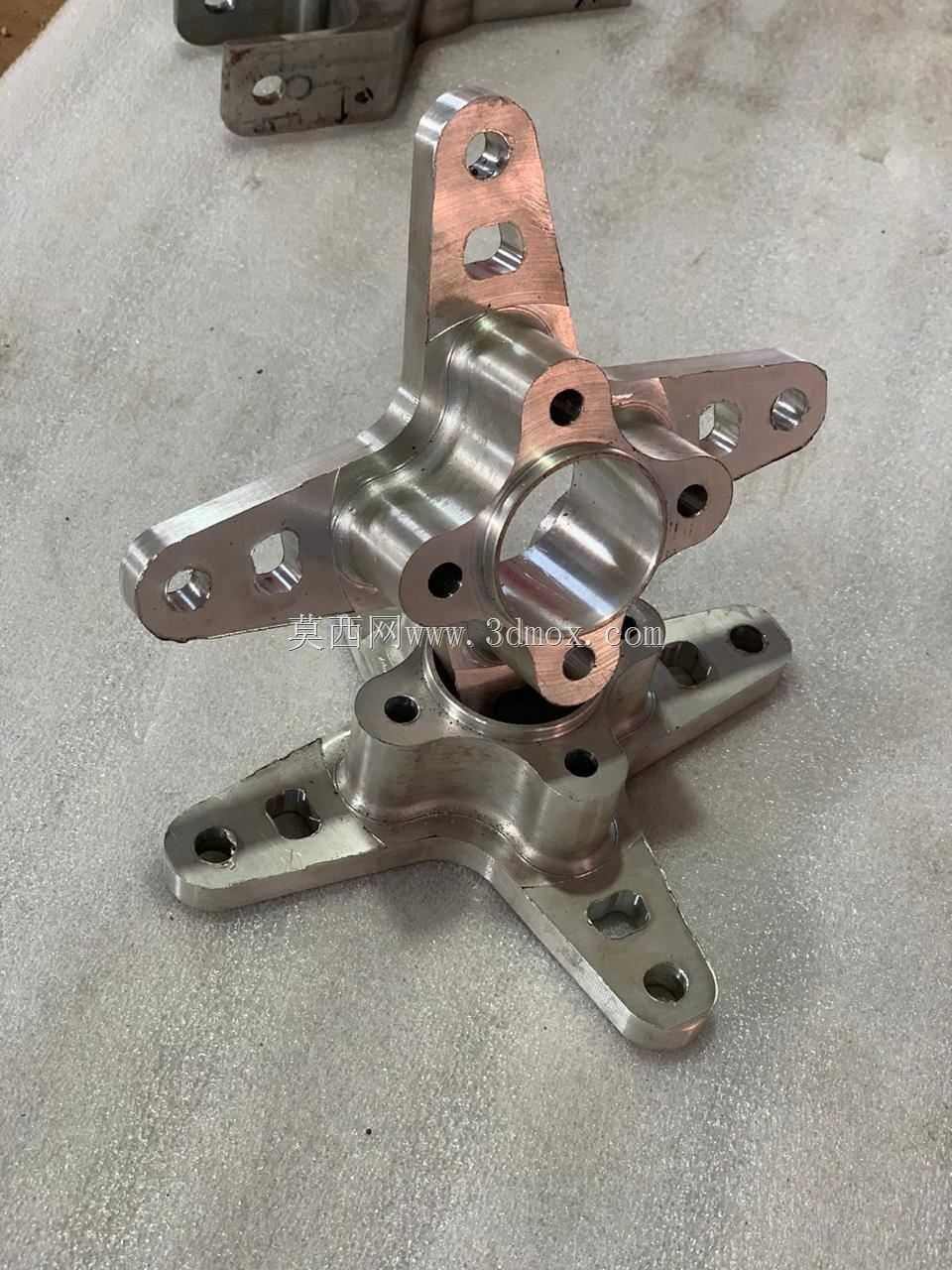

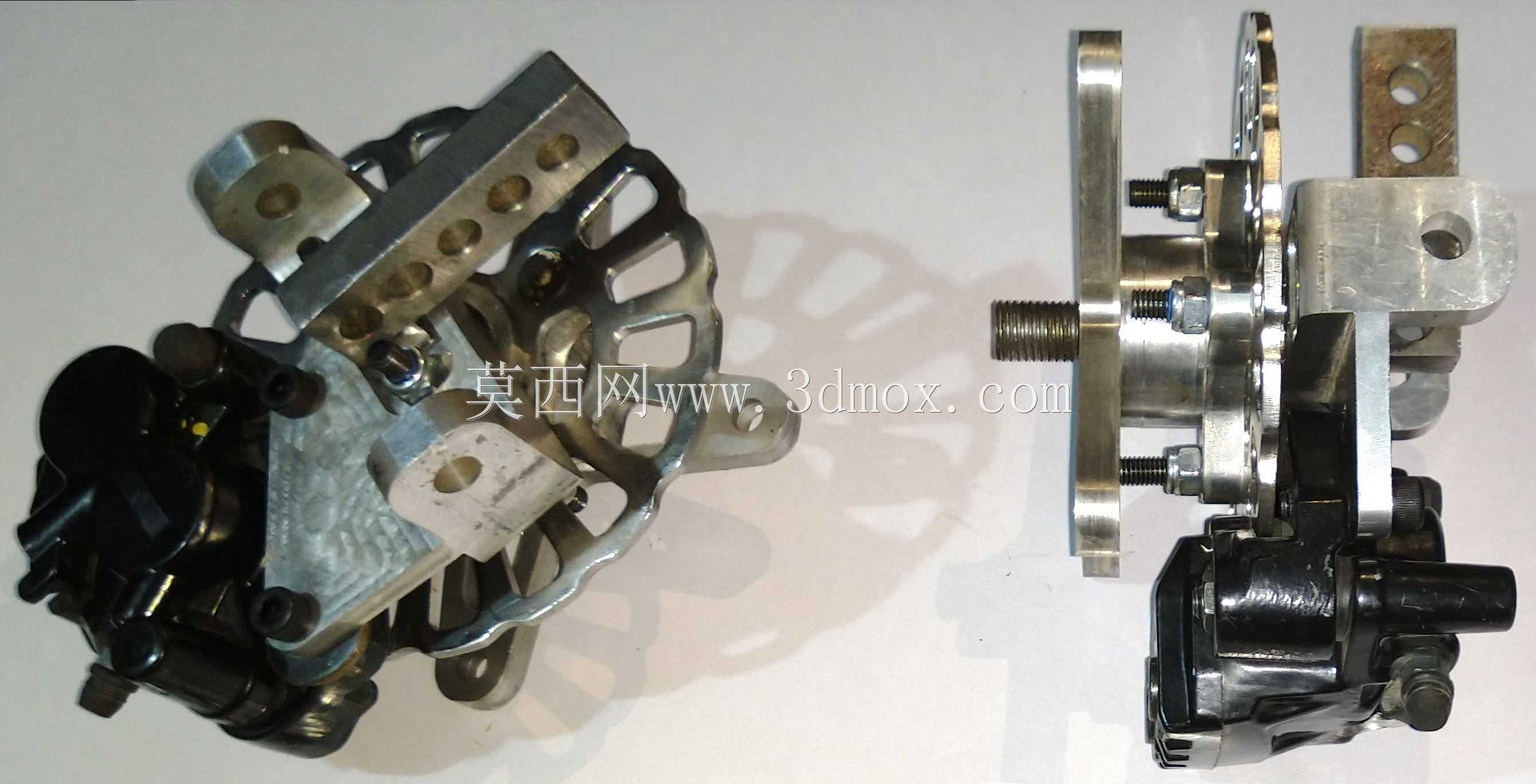

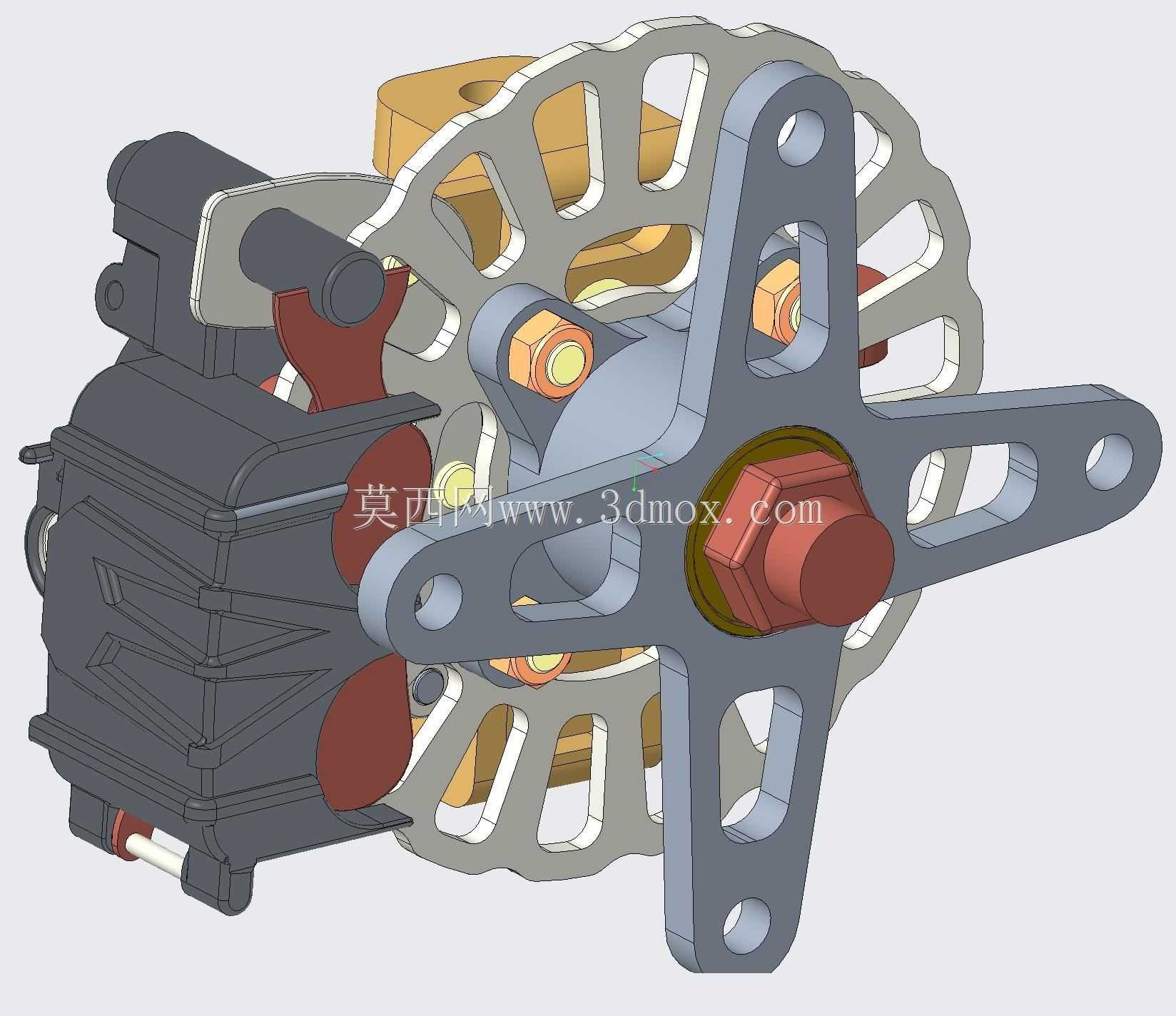

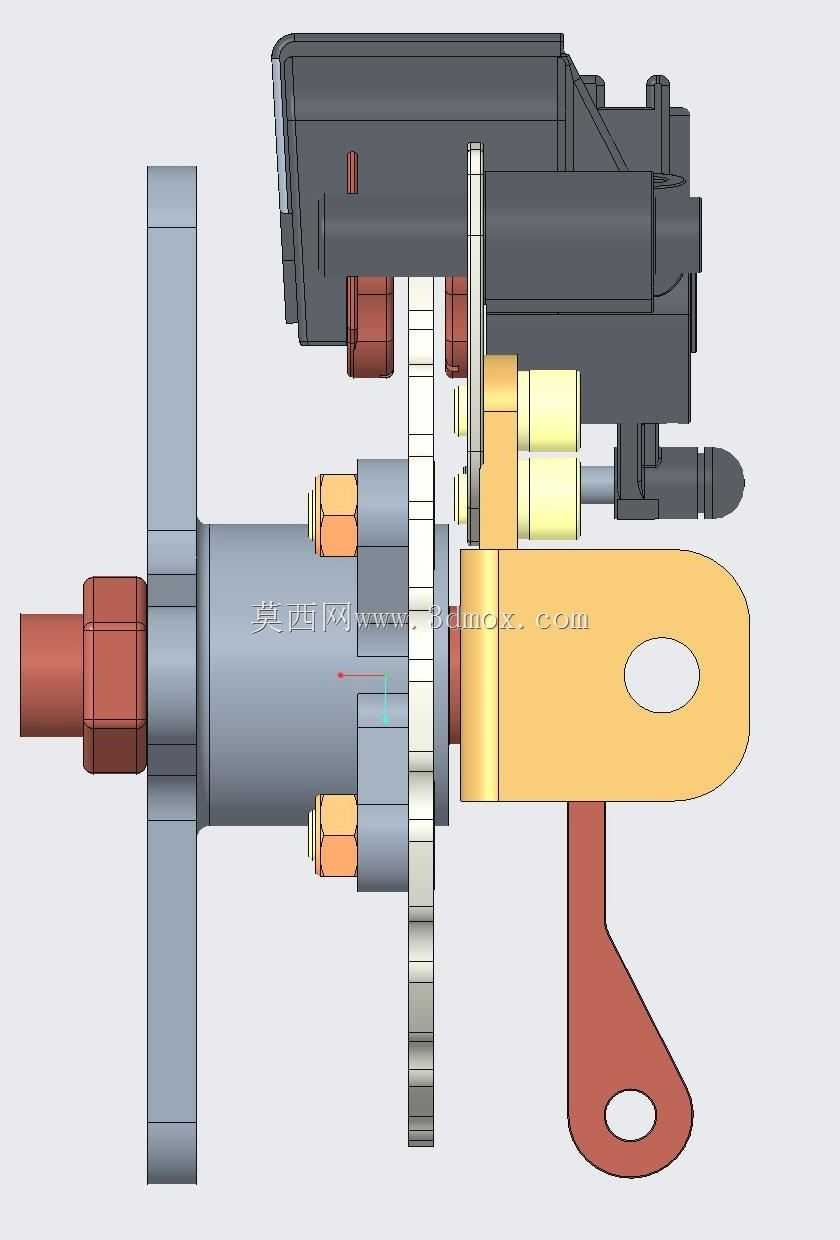

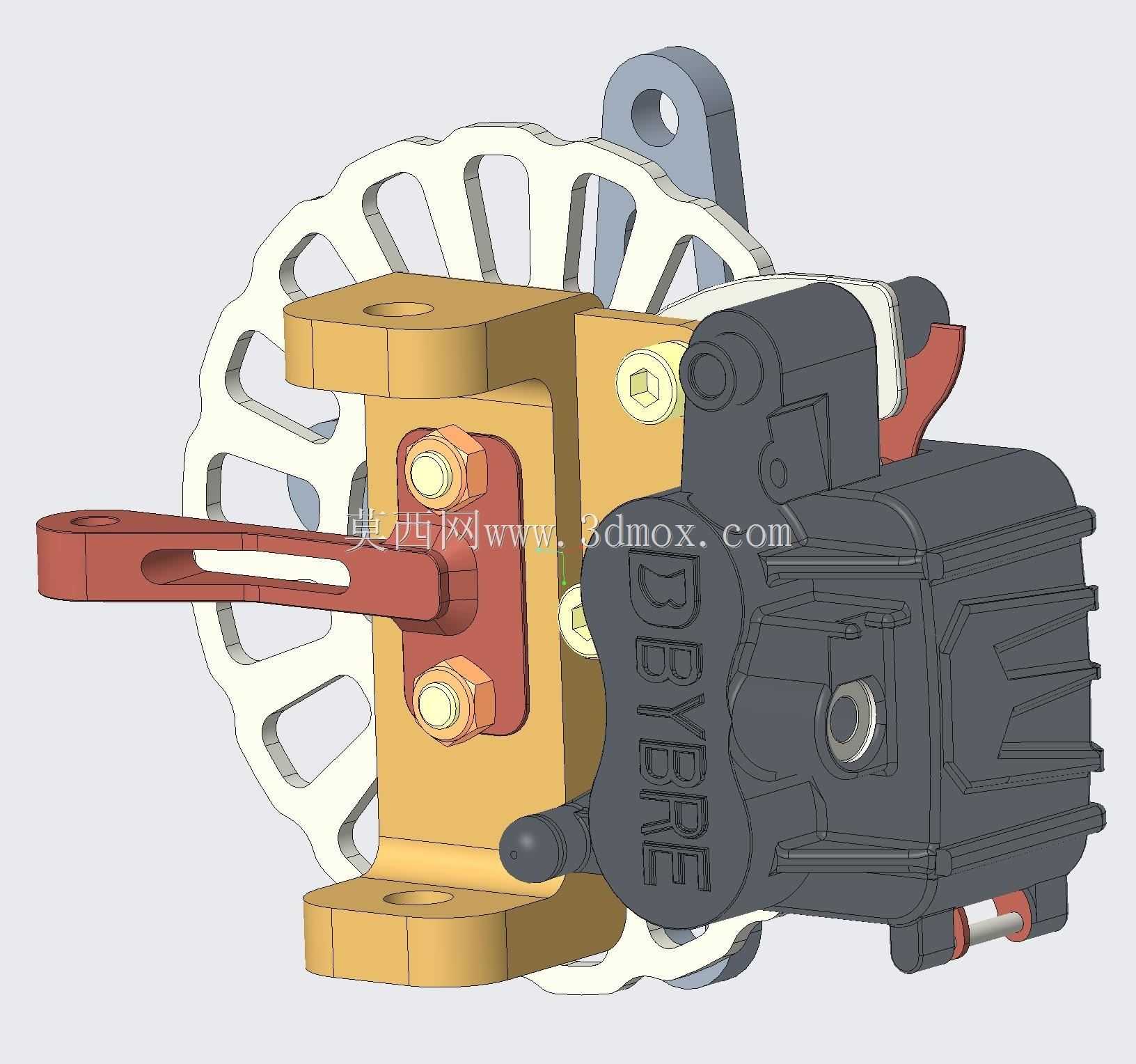

　　这套集成结构主要适配全地形车、小型巴哈越野赛车的前桥转向轮端，是兼顾转向承载、轮毂旋转支撑、行车制动三大核心功能的轮端总成，在非铺装路面行驶、场地越野竞技场景下，直接决定前轮的操控响应精度与制动可靠性。从实际装车逻辑来看，总成的安装基准是金色的转向节本体，其上部的两个同轴通孔用于连接前桥上横臂与下横臂的球头销，后部的凸台安装位直接固定制动卡钳，中部的镗孔用于压装轮毂轴承单元，所有安装面的形位公差都经过匹配设计，避免装车后出现轴承偏磨、制动盘偏摆的问题。外露的通风制动盘通过周向均布的螺栓与轮毂本体刚性连接，随轮毂同步旋转，卡钳的两个摩擦片跨置在制动盘两侧，制动时液压推动活塞夹紧制动盘，将轮端旋转动能转化为摩擦热能实现减速，

　　通风槽的结构设计能在车辆行驶时引导气流穿过盘体，带走连续制动产生的热量，避免长下坡或频繁制动时出现热衰减。轮毂部分的轮辐采用等强度镂空设计，在保证轮辋安装面刚度、承受越野路面冲击载荷的前提下，尽可能降低轮端的簧下质量，提升悬架的响应速度，轮盘上的螺栓孔位匹配常规越野轮胎的安装节圆，可直接适配同参数的真空越野胎。转向臂从转向节本体向前延伸，端部的锥孔用于连接转向拉杆球头，转向机动作时通过拉杆拉动转向臂绕上下摆臂的球头连线转动，实现前轮的转向动作，转向臂的长度与安装角度经过运动校核，保证转向时内外轮的转角差符合阿克曼几何特性，减少轮胎的异常磨损。设计过程中首先确定了轮端的核心参数边界：轮距匹配1200mm级别的小型全地形车，主销内倾、

　　后倾角度设定在越野场景常用的8度与5度区间，保证低速转向回正性与高速行驶稳定性；轴承选用双列角接触球轴承，可同时承受径向载荷与转向、制动时产生的轴向冲击载荷，额定动载荷满足1吨级前桥轴荷的使用要求。安装边界上，转向节上下摆臂连接孔的中心距为140mm，卡钳安装面到制动盘中心面的距离为42mm，轮毂轴头的伸出长度为65mm，可兼容多数同级别UTV、巴哈赛车的前桥悬架安装点，不需要额外改制悬架摆臂即可完成替换装车。制动盘的有效制动半径为110mm，匹配对置双活塞卡钳，制动力矩可满足60km/h时速下制动距离不大于18米的性能要求。所有连接螺栓的强度等级均为8.8级以上，关键受力部位的螺栓采用防松螺母配合开口销锁止，

　　避免越野颠簸路面出现紧固件松脱的故障。总成的各部件之间预留了足够的运动间隙，转向达到最大转角时，轮胎、轮毂不会与摆臂、卡钳、转向拉杆发生运动干涉，最大内轮转角可达38度，外轮转角32度，满足狭小场地的转向灵活性要求。从结构可靠性角度，转向节本体采用锻造铝合金材质，在保证强度的同时降低自重，轮毂采用高强度铸钢材质，承受轮端的冲击载荷，制动盘采用灰铸铁材质，保证摩擦系数的稳定性与耐磨性。日常维护时，只需拆下轮毂端盖即可检查轴承预紧度，卡钳的摩擦片磨损后可直接从安装位抽出更换，不需要整体拆卸轮端总成，降低了野外场景下的维护难度。
