电动汽车轻量化金属安装固定支架结构

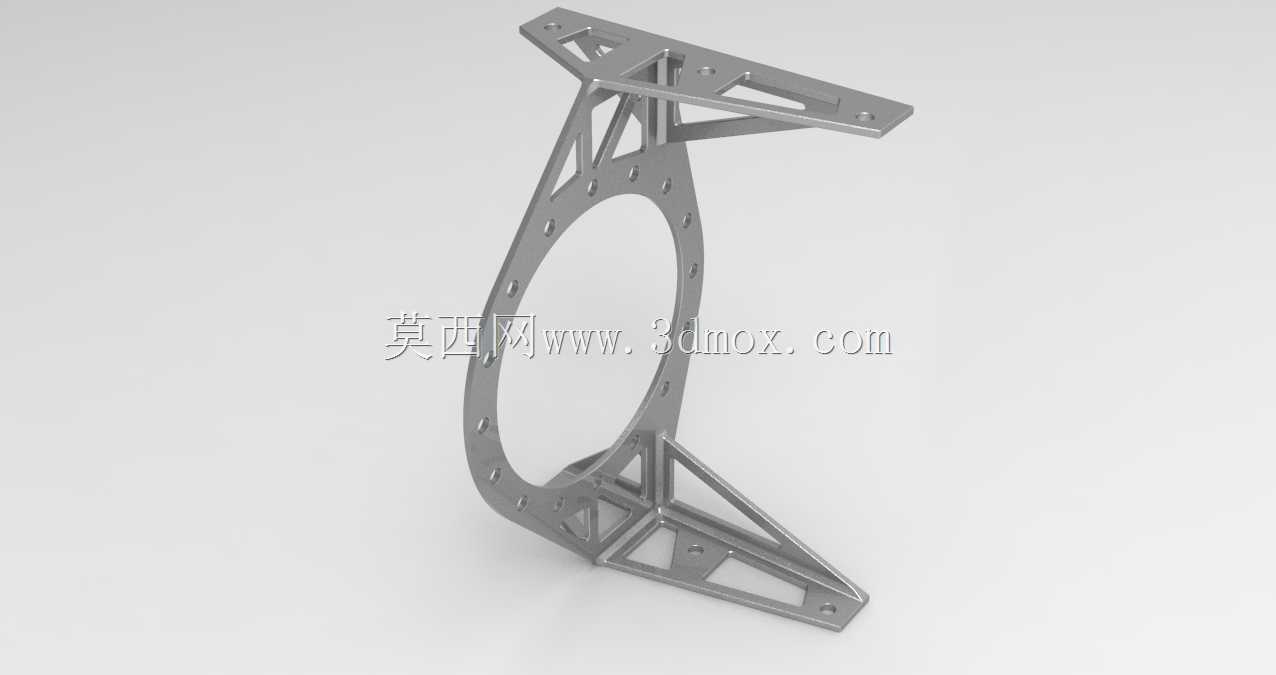

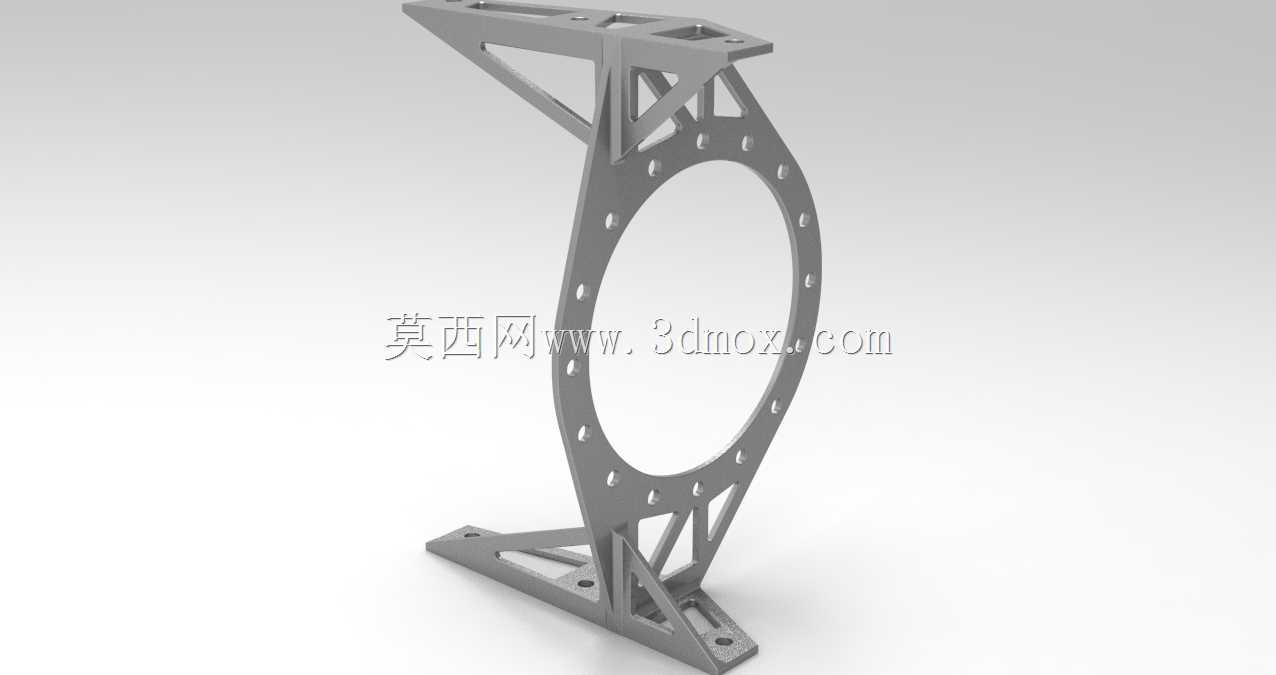

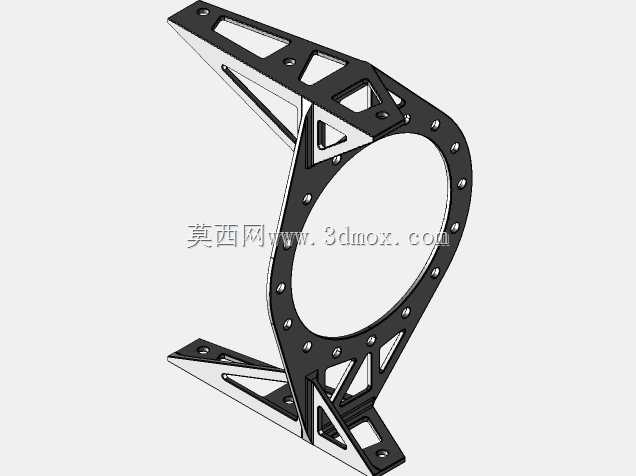

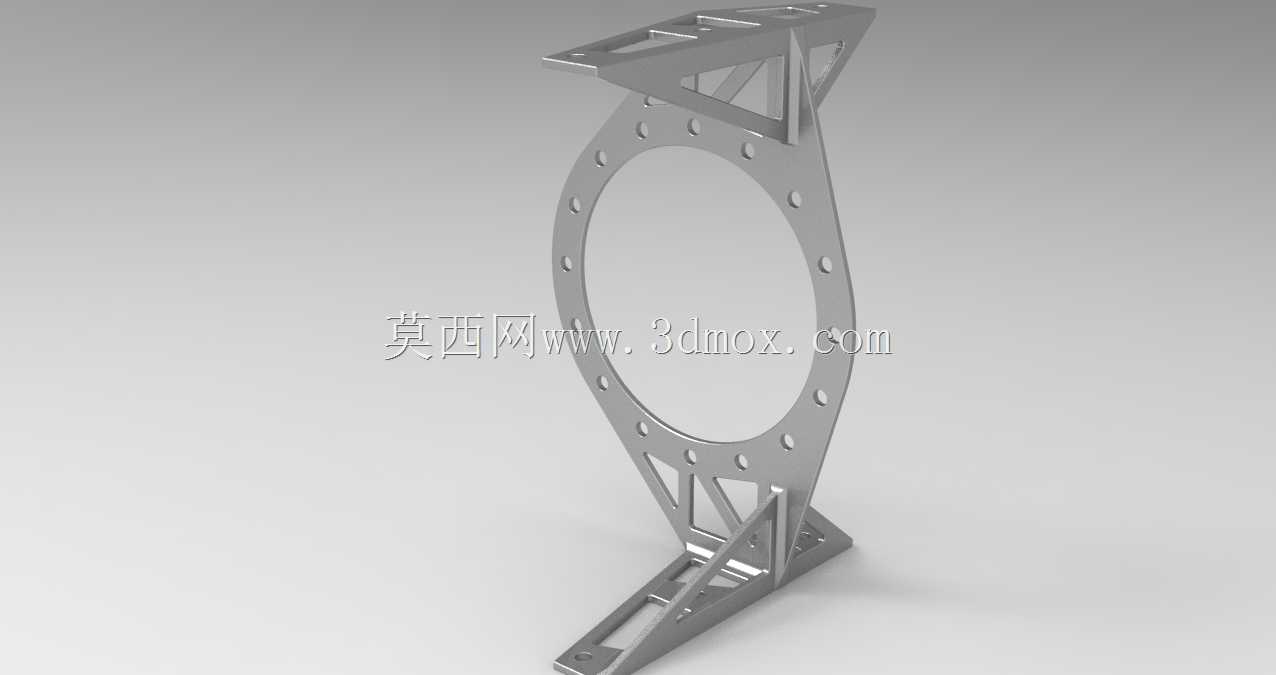

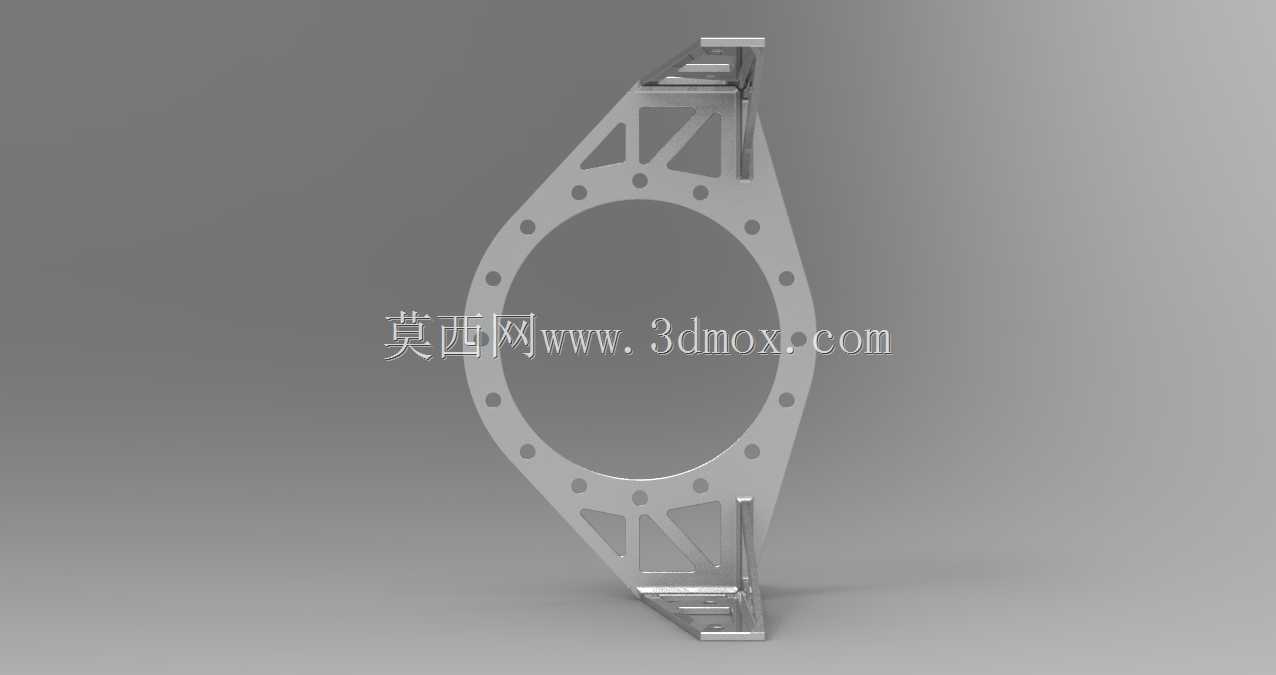

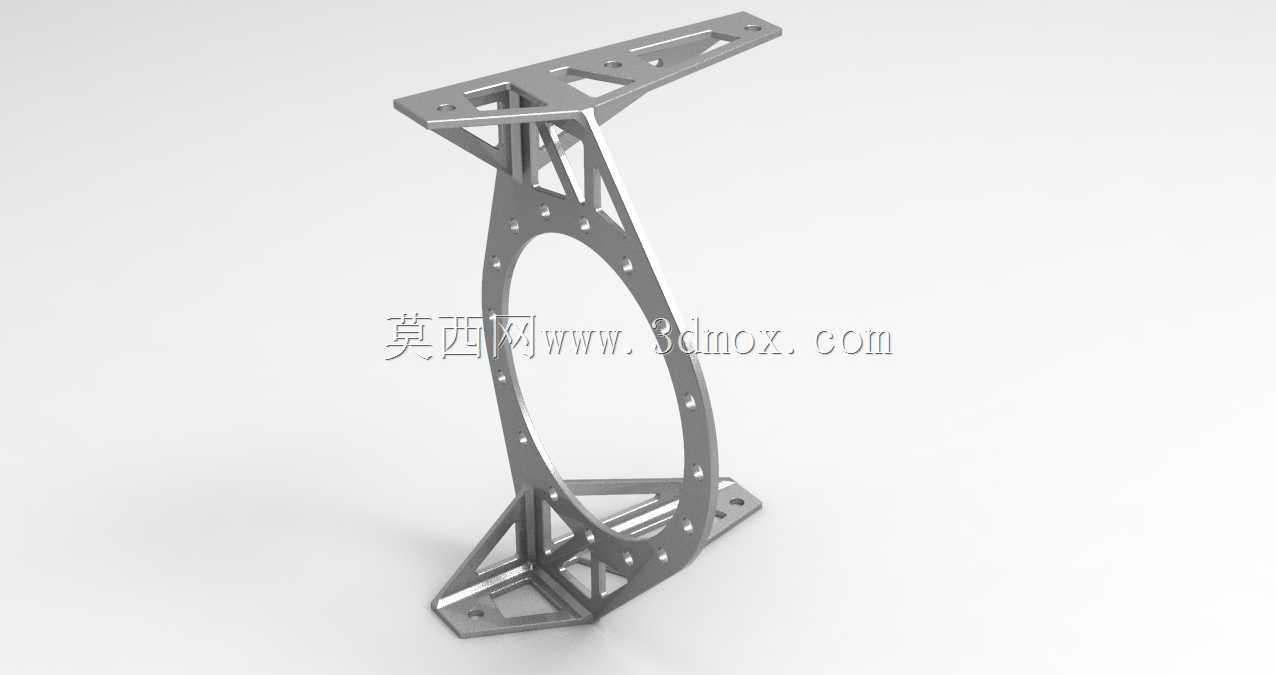

　　该金属支架构件主要应用于电动汽车底盘或车身附属部件的安装固定场景，在整车装配环节承担承载、定位待装部件的核心作用，可适配传感器、小型电控模块或是管线固定座等多种车载附件的安装需求，在新能源汽车的紧凑化装配布局中，这类定制化支架能够填补标准型材无法覆盖的安装空间缺口，避免不同部件之间出现装配干涉，同时兼顾结构强度与整车轻量化的设计要求。从结构设计思路来看，该支架采用了一体化铣削成型的加工方案，整体为变截面的异形支撑结构，底部设置带安装孔的平直固定座，可通过螺栓与车身底盘的预埋安装点刚性连接，底部固定座的孔位按照车载标准安装间距排布，能够兼容多数电动汽车底盘的通用安装点位，无需额外在车身钣金上重新打孔定位，降低现场装配的工序复杂度。

　　中部支撑段采用了大尺寸椭圆镂空设计，在保证支撑刚度的前提下大幅削减构件自身重量，镂空区域周边均匀排布的小孔可用于线束捆扎或是小型附件的辅助固定，支撑段的侧壁采用了渐变厚度设计，靠近底部固定座的位置壁厚更大，可承载安装后部件传递的纵向载荷与行车过程中的振动冲击，向上延伸的过程中壁厚逐步收窄，匹配上部安装面的载荷需求，避免不必要的材料冗余。上部安装面为带一定倾角的平直板件，板面上开设多组不同间距的安装孔，可适配不同尺寸规格的待装部件，倾角设计匹配车载部件的安装朝向要求，保证待装部件安装后处于预设的工作角度，比如传感器类部件需要保持特定的探测角度，该支架的上部安装面倾角可直接满足安装角度要求，无需额外增加角度调节垫片，

　　减少装配环节的零件数量。支架的侧边设置多组三角形加强筋结构，筋条沿着载荷传递路径排布，从底部固定座一直延伸至上部安装面的边缘，可有效抵消行车过程中产生的横向剪切力，避免支架在长期振动工况下出现疲劳变形，筋条的厚度经过受力仿真优化，在满足强度要求的前提下尽可能减小筋条宽度，进一步降低构件自重。从安装边界来看，该支架底部固定座的总宽度控制在120mm范围内，纵向长度为85mm，可适配底盘上狭窄的安装空间，中部支撑段的最大外轮廓宽度为90mm，不会与周边的底盘管线、悬架部件产生运动干涉，上部安装面距离底部安装面的垂直高度为210mm，安装面的倾角为15度，可满足多数需要抬高安装的车载部件的空间需求。在实际使用过程中，

　　该支架可承受不超过5kg的静态挂载载荷，在车辆行驶的振动工况下，可承受频率范围5-2000Hz的随机振动载荷，不会出现结构松动或是断裂问题，表面采用阳极氧化处理，可抵御车载环境下的油污、水汽腐蚀，延长构件的使用寿命。这类异形支架的设计完全围绕车载安装场景的实际需求展开，没有多余的装饰性结构，所有的型面变化、孔位排布、筋条设置都服务于承载、安装、轻量化的核心目标，在三维建模过程中需要重点关注安装孔位的位置度公差、支撑面的平面度要求，以及不同壁厚过渡区域的圆角处理，避免加工过程中出现应力集中问题，同时要匹配整车的装配空间边界，在建模阶段就完成干涉检查，确保支架安装后不会与周边部件产生位置冲突，为后续的加工、装配环节提供准确的三维数模依据。
