三角桁架式电池安装固定支撑构件

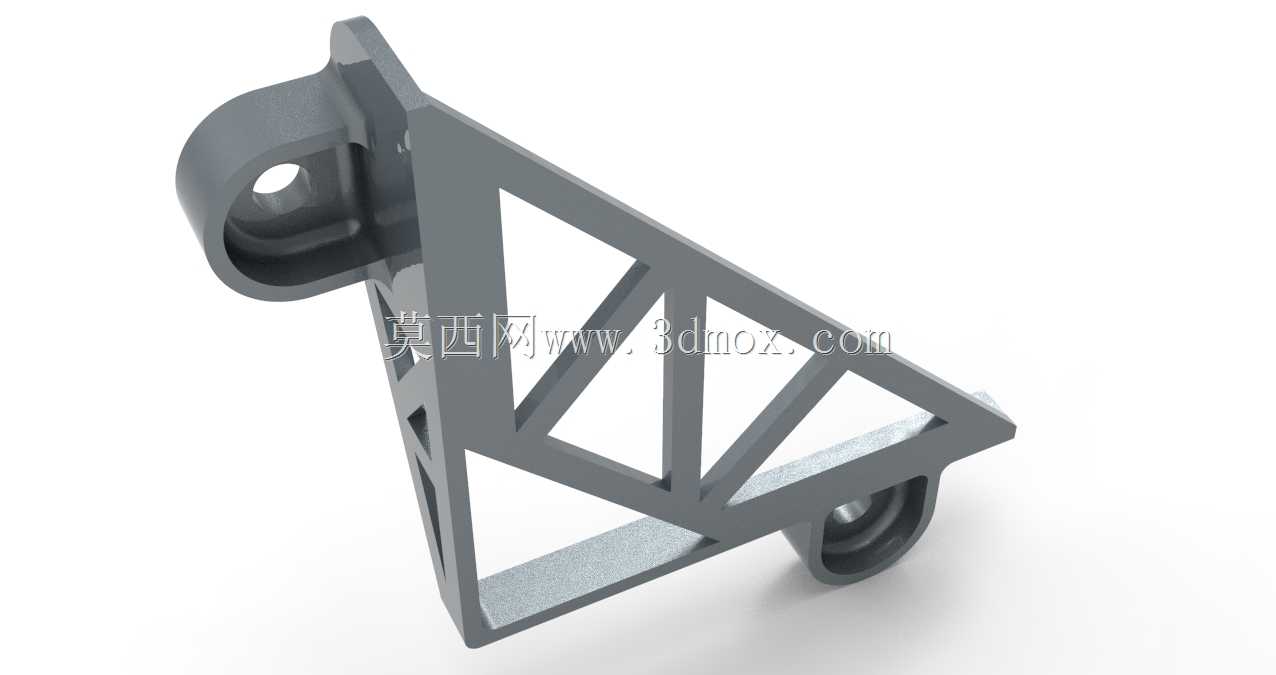

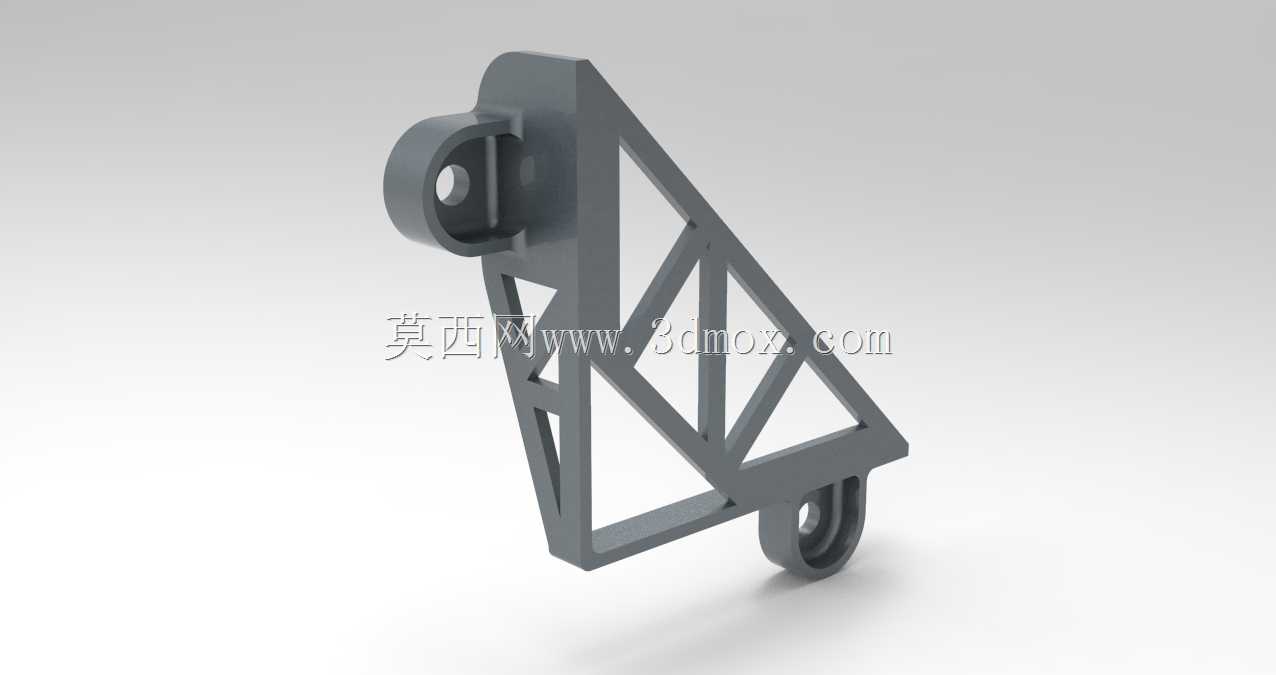

　　该固定支撑构件主要面向移动载具的储能模块安装场景，覆盖电动两轮车、电动三轮车、低速四轮代步车以及小型特种作业车辆的电池舱固定需求，也可适配小型工业储能模组、户外便携电源的机架安装工位，解决振动工况下电池模组的定位偏移、连接松脱问题。从结构设计逻辑来看，构件采用单侧立板加三角桁架的承载构型，区别于传统实心安装支架的冗余用料设计，在保证结构刚性的前提下最大化削减非承载区域的材料用量，整体自重较同载荷等级的实心铸钢支架降低40%以上，适配载具轻量化的设计趋势。立板一侧设置两个同轴的铰接安装耳座，耳座内预留光孔安装位，可通过销轴与车架主体的安装支座形成铰接连接，允许支架在装配过程中进行小角度偏转调整，抵消车架焊接公差、

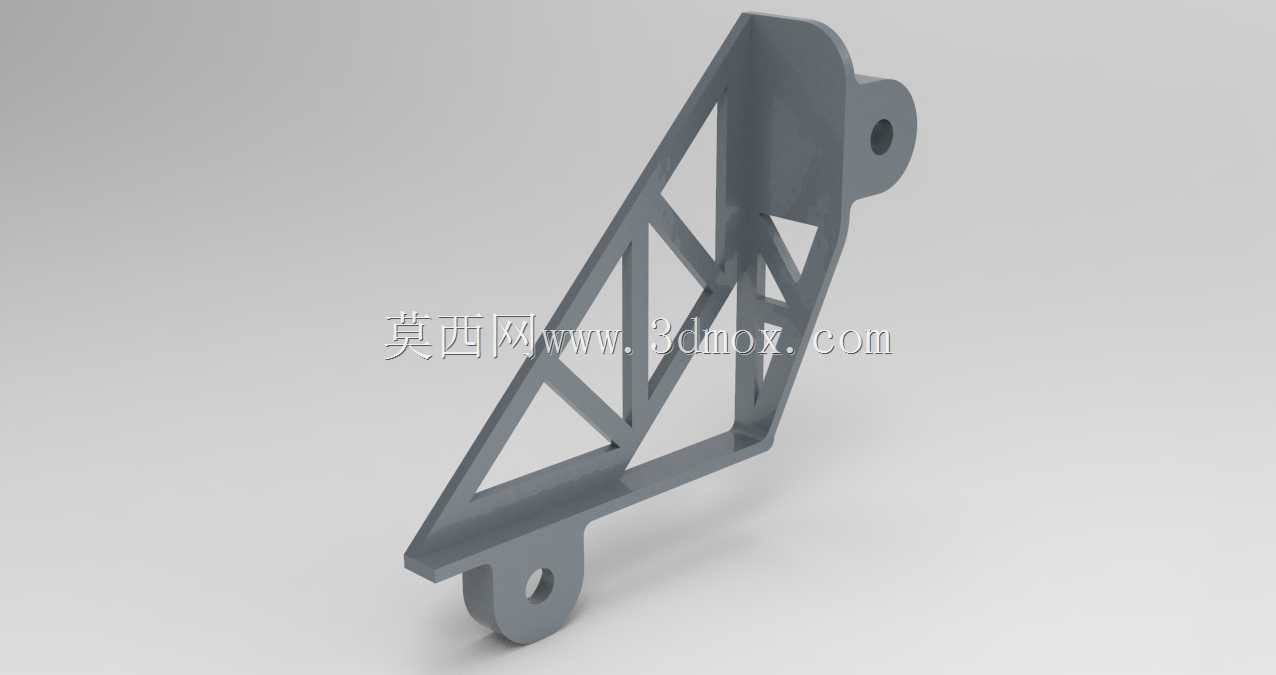

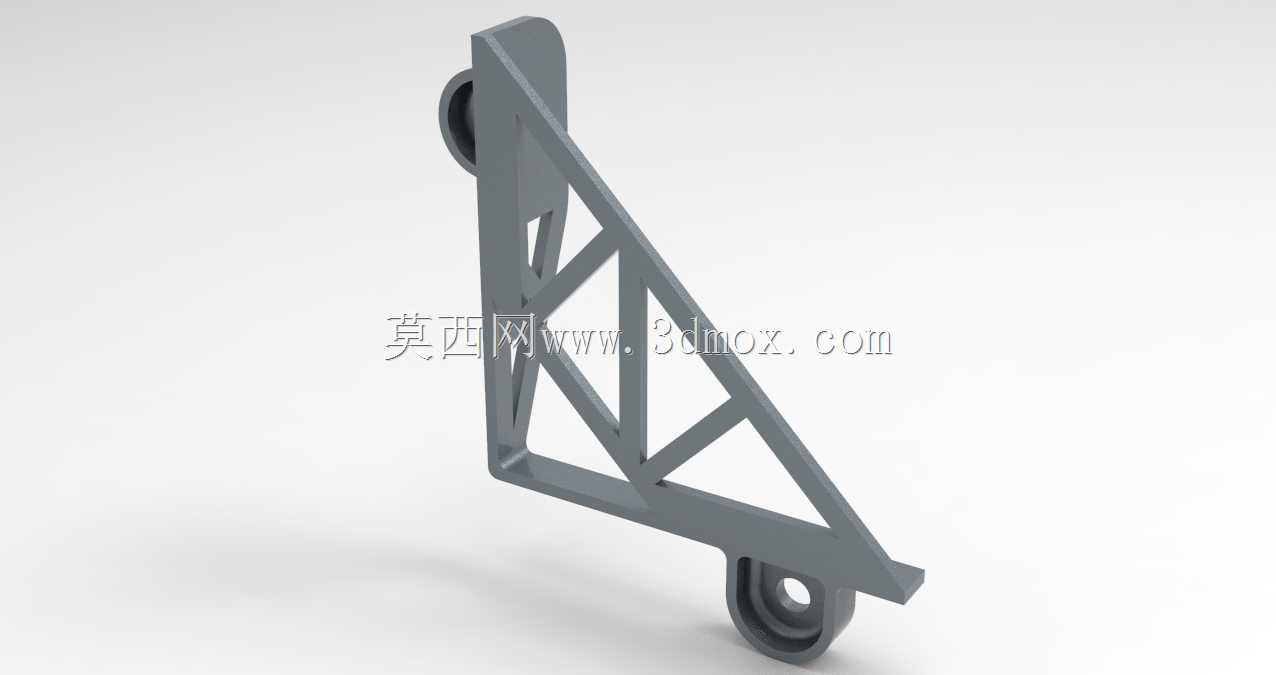

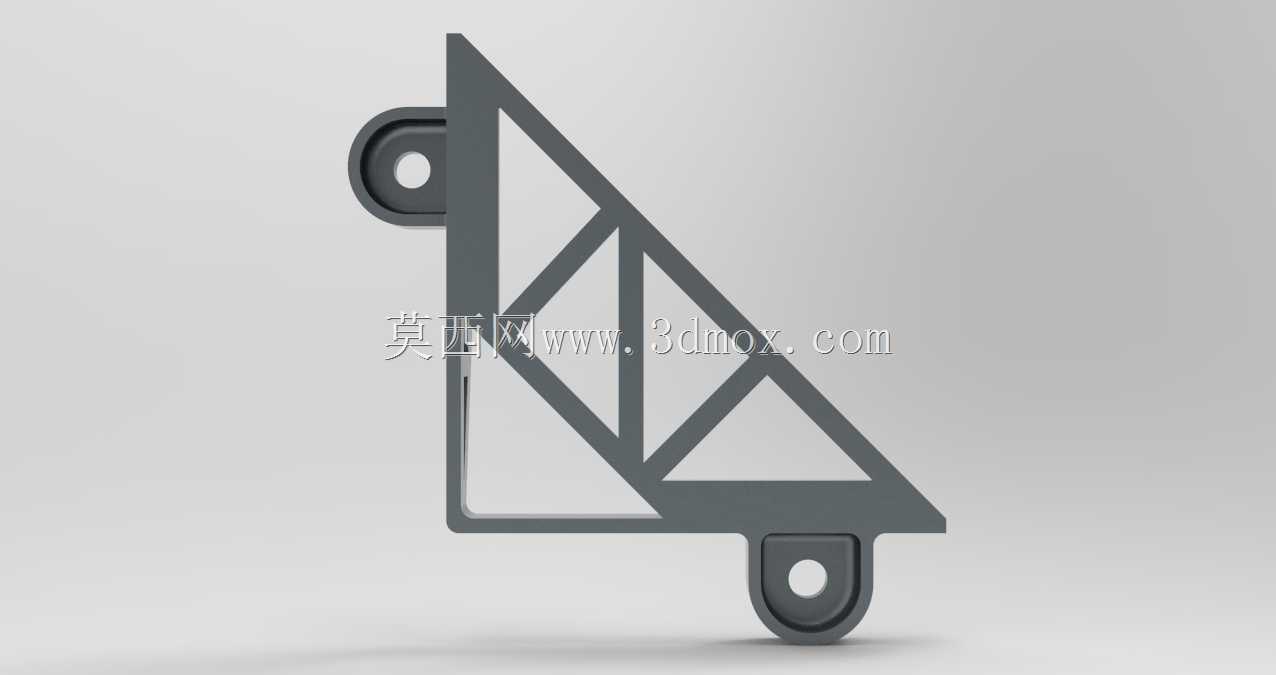

　　电池模组尺寸公差带来的装配干涉问题，降低现场装配的修配工作量。支架的承载面采用平面铣削加工基准，保证与电池模组底部接触面的平面度公差控制在0.2mm以内，避免安装后电池模组出现局部应力集中，长期振动工况下出现壳体开裂的隐患。三角桁架的筋条布局完全按照载荷传递路径优化，主承载筋条沿铰接耳座到承载面远端的对角线方向布置，辅助筋条分割为多个三角形稳定单元，在车辆经过颠簸路面产生垂向冲击、加减速过程产生纵向惯性力、转向过程产生侧向载荷时，所有筋条均处于二力杆受力状态，无额外的弯矩载荷作用，整体结构的抗疲劳寿命较直板加强筋结构提升2倍以上。安装边界方面，两个铰接耳座的同轴度公差控制在0.1mm以内，

　　耳座内孔可适配直径12mm-16mm的标准销轴，承载面的安装孔位按照主流方形磷酸铁锂电池模组的底部安装孔距预留，可直接适配容量20Ah-50Ah区间的标准模组，无需额外打孔改制。支架的整体外轮廓尺寸控制在150mm×120mm×80mm区间，可适配多数小型电动载具电池舱的预留安装空间，不会与周边的线束、控制器、车架管件产生运动干涉。构件的边角位置全部做R3-R5的圆角过渡处理，避免装配过程中锐边割伤操作人员，也防止长期振动工况下锐边产生应力集中引发的结构开裂。在实际装车应用中，该支架可配合橡胶减震垫使用，将耳座与车架之间、承载面与电池模组之间的硬连接改为弹性连接，进一步过滤路面传递的高频振动，保护电池模组内部的电芯连接片、

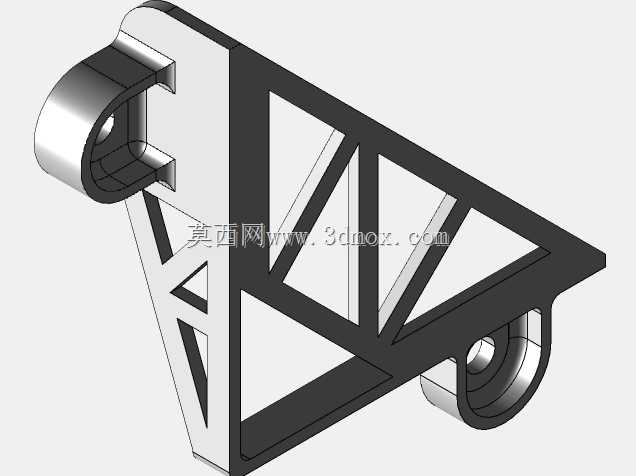

　　BMS电路板不受振动冲击损坏。针对不同载具的安装角度需求，该支架的铰接结构可支持0-15度的安装角度调整，适配不同倾斜角度的电池舱布局，无需重新设计开模，大幅缩短衍生车型的开发周期。从建模逻辑来看，该构件的三维建模过程优先采用草图驱动的特征建模方式，先绘制立板与承载面的基准轮廓，再按照筋条的载荷路径绘制桁架筋的截面草图，通过拉伸、布尔运算合并为整体结构，最后对安装孔、耳座内孔进行特征切除，对所有锐边进行圆角处理，建模过程中所有特征均保留完整的参数化关联，方便后续根据不同的电池模组尺寸、安装孔距进行参数调整，快速生成适配不同车型的衍生版本，无需重新绘制整体结构。结构校核层面，该支架在承受3倍电池模组重量的垂向冲击载荷时，最大应力出现在主承载筋与耳座的连接位置，应力值远低于常用铸铝、工程塑料材质的许用应力，安全系数达到3.5以上，满足载具零部件的强度设计要求，不会出现过载断裂的风险。
