轻量化镂空式多安装点C型连接支架结构

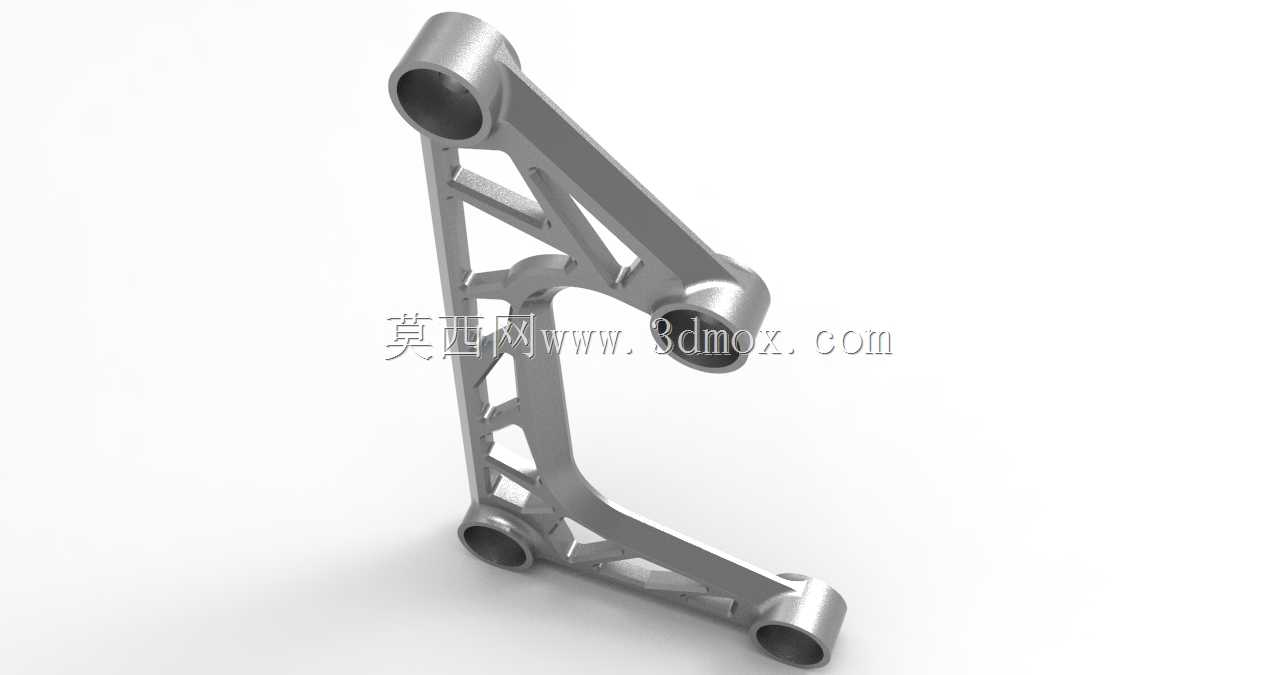

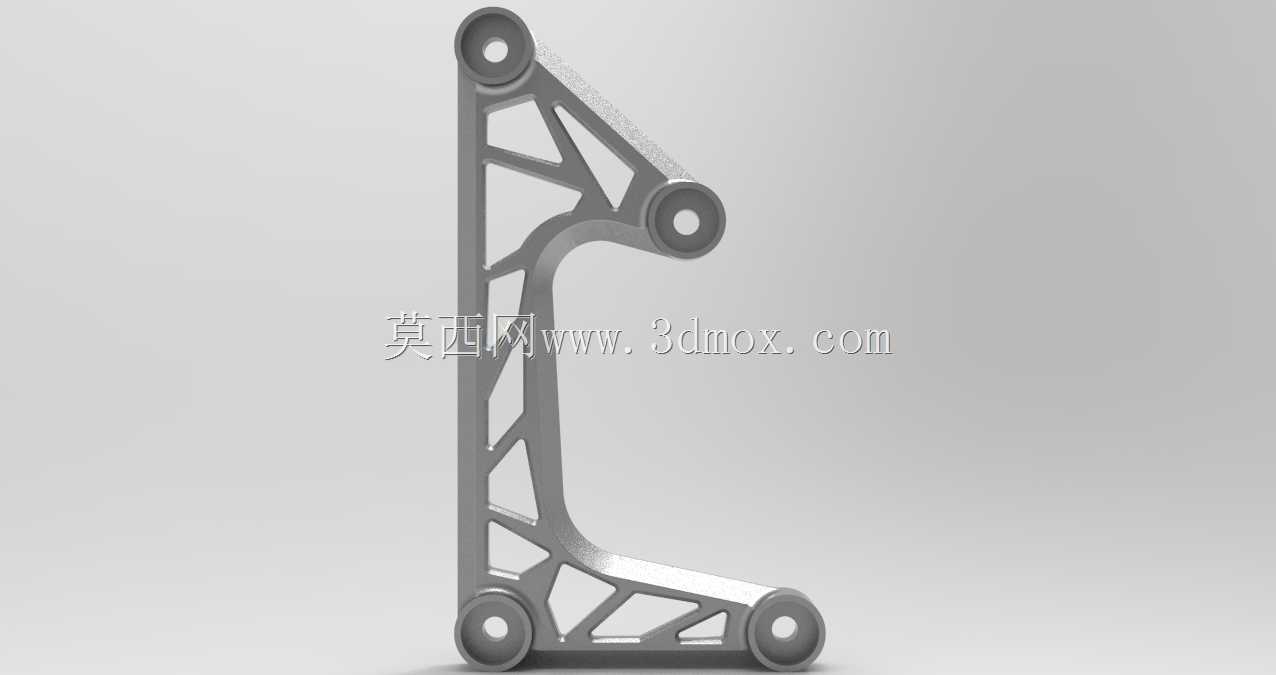

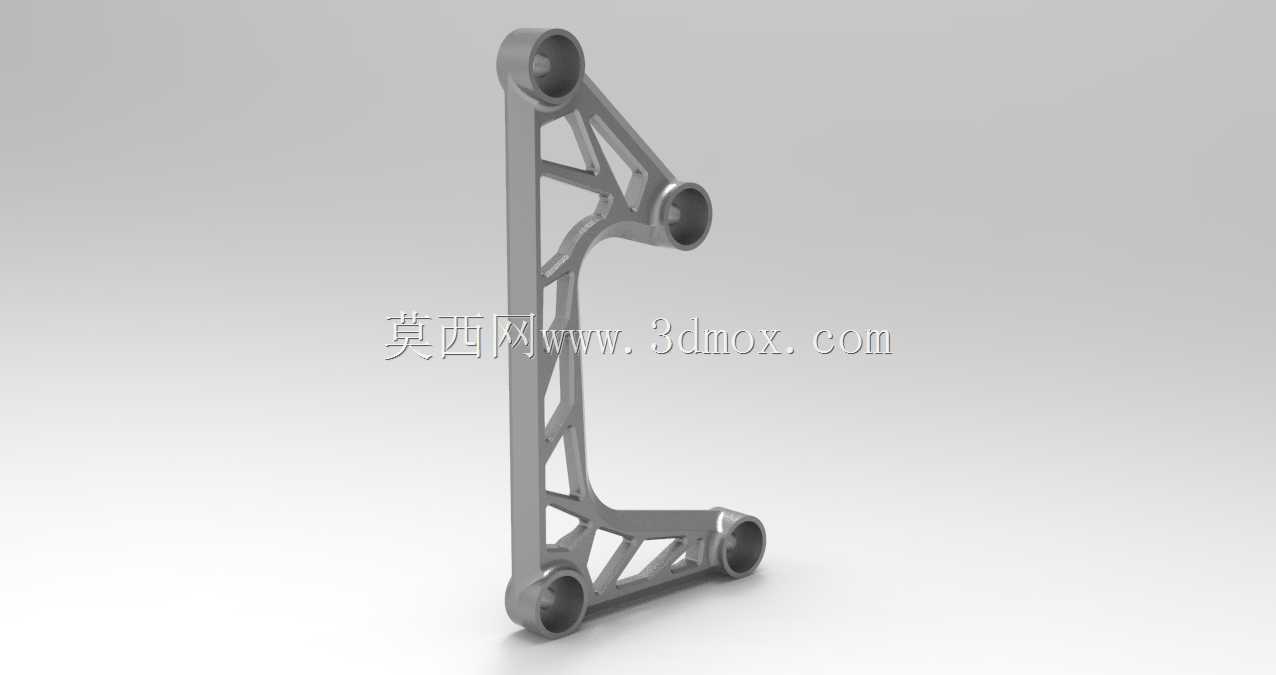

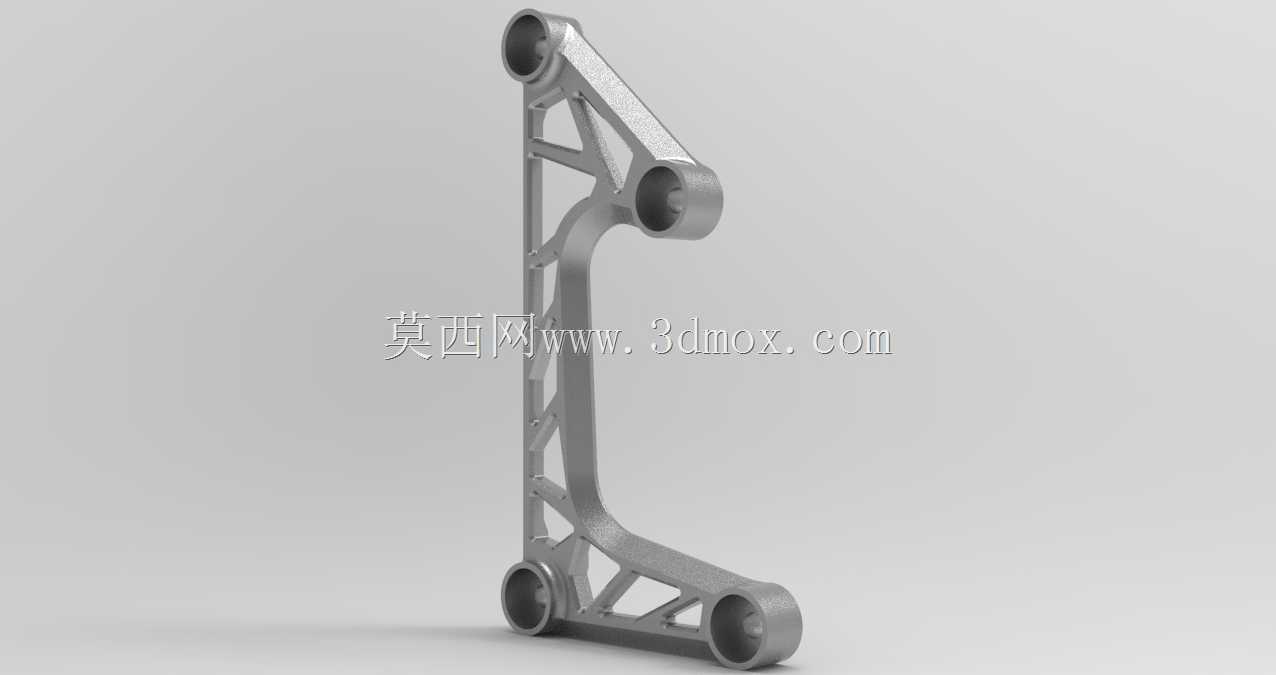

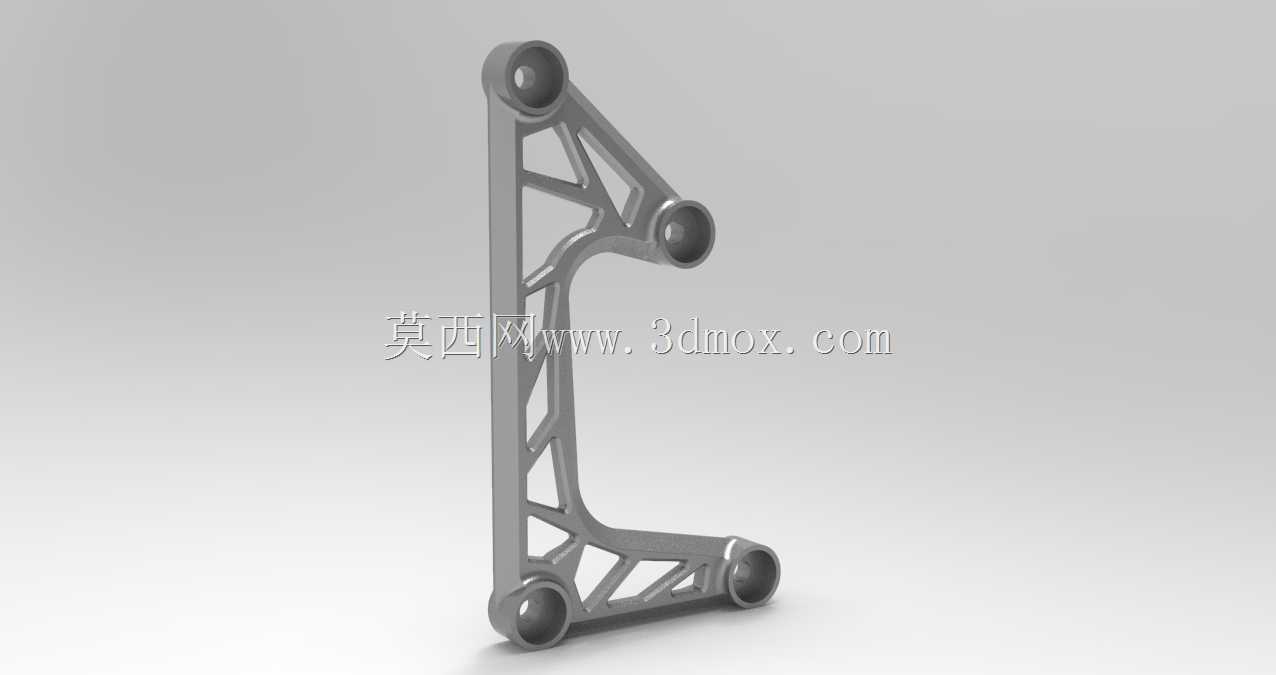

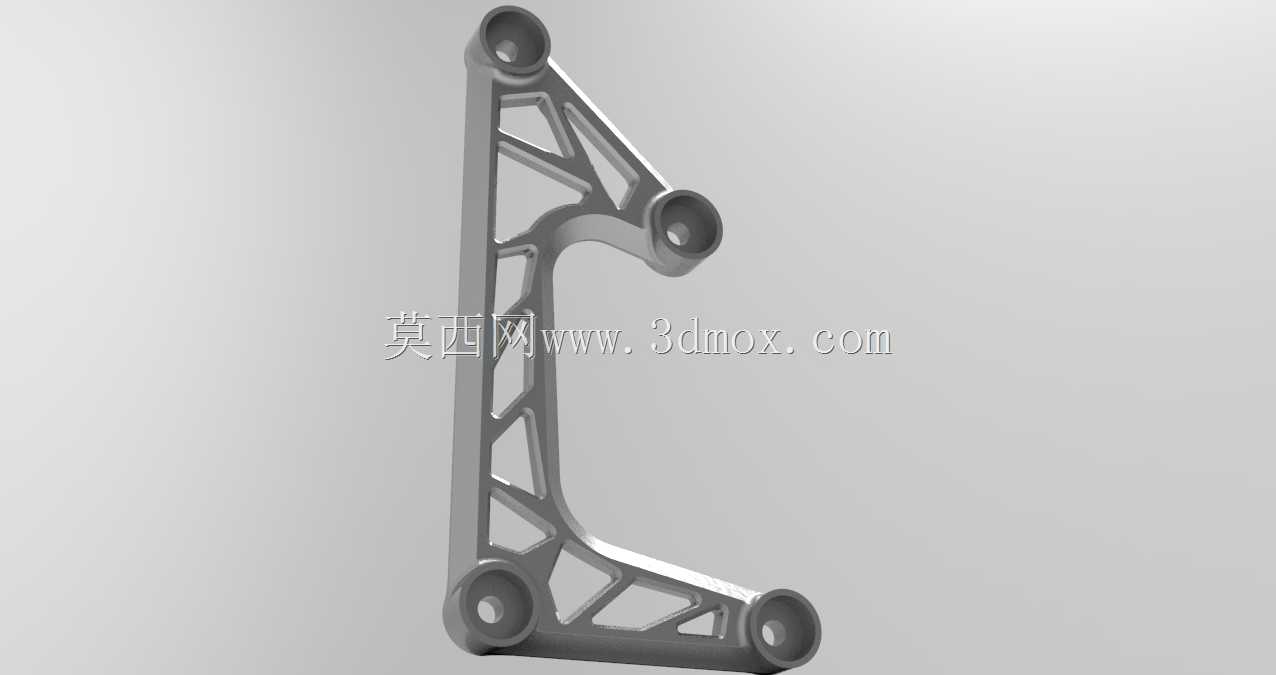

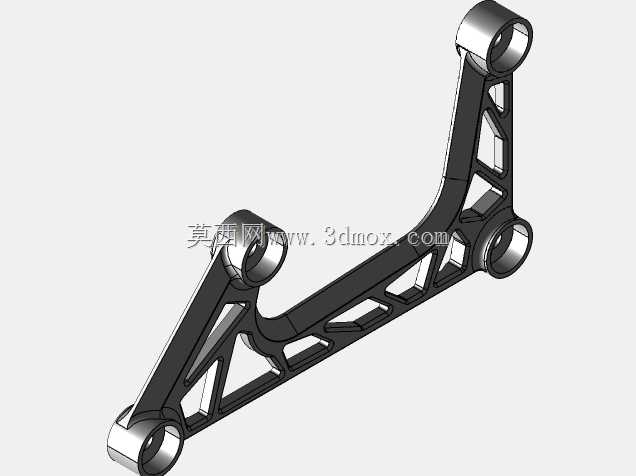

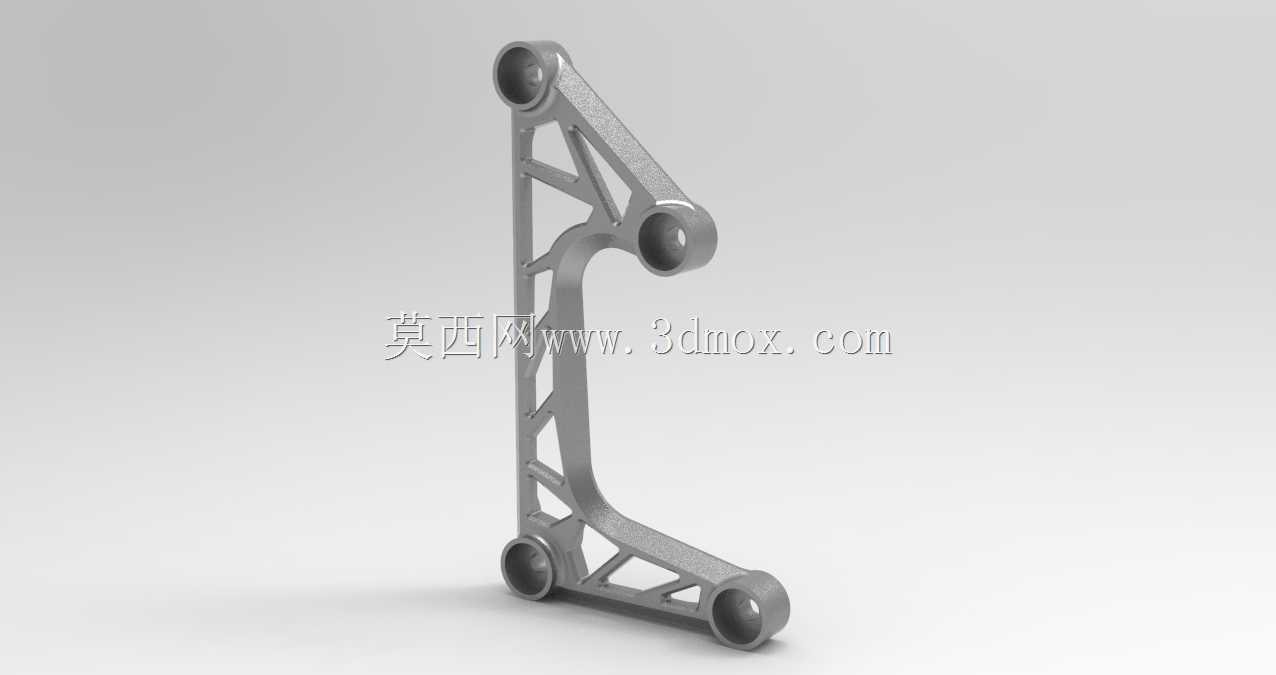

　　这款C型连接支架在结构设计阶段就充分考虑了多场景适配的安装需求，整体采用单侧开放的C型轮廓，四个带球形铰接座的安装端点分别布置在支架的上下两端与侧部弯折位置，能够同时满足三个不同方向的部件铰接固定需求，避免了传统直型支架只能实现单方向或双方向连接的局限性。从实际应用场景来看，这类支架常被用于车辆底盘的传感部件固定、自行车架的连接支撑、摩托车附属构件安装以及小型电动设备的结构衔接位置，在需要兼顾多部件连接与整体减重的装配场景中适配性极强。

　　设计过程中采用了拓扑优化的镂空筋格结构，在支架的主受力路径上保留连续的实体支撑筋，非受力区域则通过三角形镂空结构去除多余材料，在保证整体结构刚度与抗扭强度的前提下，将整体重量控制在同尺寸实心支架的35%左右，有效降低了装配后整体机构的运动惯量，对于需要频繁做往复运动的连接部位来说，更低的自重能够减少运动过程中的惯性冲击，延长铰接部位的使用寿命。支架的四个安装端点均采用内凹式球头铰接座结构，安装时可以适配球头销类连接件，允许连接部件在一定角度范围内自由摆动，补偿装配过程中产生的位置公差，避免硬连接状态下因安装偏差产生的内应力集中问题。

　　从安装边界来看，支架整体的纵向高度与横向弯折宽度比例经过反复校核，四个安装孔位的中心距严格匹配常用铰接件的安装尺寸，安装时不需要额外做扩孔或位置调整，能够直接适配标准规格的球头连接件。支架的截面厚度在弯折位置做了渐变加厚处理，弯折处的圆角过渡避免了应力集中问题，在承受交变载荷的工况下，弯折位置的疲劳强度能够满足长期使用要求，不会出现应力断裂的情况。表面采用均匀的硬质氧化处理层，能够适应户外潮湿、多尘的使用环境，避免长期使用过程中出现锈蚀卡滞铰接部位的问题。

　　在实际装配使用时，该支架的开放侧结构能够给安装操作预留足够的操作空间，不需要将相邻部件完全拆解就可以完成支架的拆装更换，后期维护的便捷性相比封闭框型支架有明显提升。筋格的排布方向完全顺着主受力方向设置，纵向主筋承担主要的拉压载荷，斜向布置的辅助筋承担扭转与侧向载荷，每一处镂空的边缘都做了圆角过渡处理，避免加工过程中产生的锐边造成应力集中，同时也能避免安装维护过程中划伤操作人员。针对不同的使用场景，该支架可以通过更换不同长度的球头销来适配不同的安装间距，不需要调整支架本身的结构尺寸，通用化程度较高，能够覆盖从轻型代步车到小型工业传感设备安装的多种连接需求。在做三维建模过程中，所有的安装孔位、筋格厚度、弯折圆角都做了全参数化设置，设计人员可以根据实际的载荷需求快速调整壁厚、筋条宽度以及安装座的尺寸，快速衍生出适配不同载荷等级的系列化支架产品，大幅缩短同类型构件的设计开发周期。
