单耳吊耳式圆柱螺旋弹簧减震悬架结构

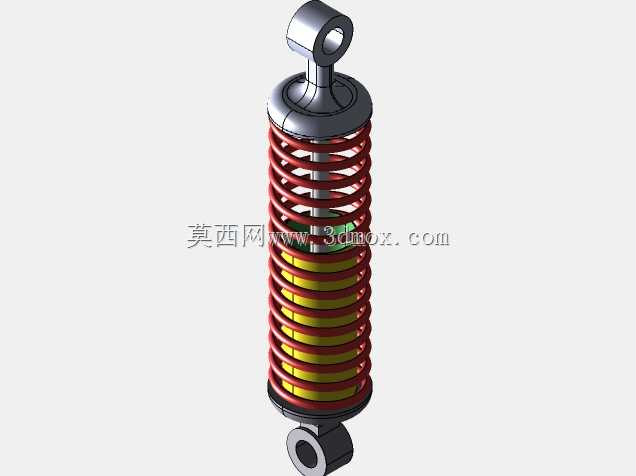

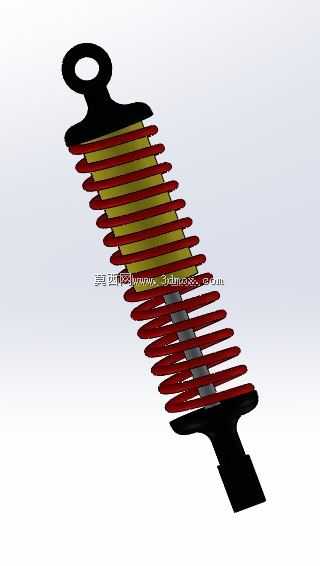

　　这类带单耳安装端的弹簧减震悬架，多应用在小型代步车辆、轻型工业移动设备、户外作业便携机具的行走机构中，核心作用是过滤行进过程中路面或接触面传递的颠簸冲击，避免刚性连接导致的构件疲劳损坏，同时提升操作端的操控稳定性与使用舒适度。从结构设计逻辑来看，该悬架采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧内外径参数经过匹配计算，既保证足够的压缩行程来吸收冲击能量，又不会因径向间隙过大出现弹簧受压侧弯的问题，弹簧表面做了防锈着色处理，能直观区分弹簧的有效工作圈数与两端的支承圈，两端支承圈做了并紧磨平处理，保证受压时端面受力均匀，不会出现偏载导致的弹簧早期断裂。上下两端的连接构件采用金属材质，上端为带通孔的单耳吊耳结构，

　　安装时可通过销轴与设备机架端的铰接座配合，实现小角度的摆动适配，抵消安装面的角度偏差，避免连接部位出现附加弯矩；下端为插装式连接端，可直接插入行走轮组的安装插槽内，通过横向销钉完成锁止固定，这种上下不同的连接形式，适配多数轻型行走机构的安装接口，不需要额外制作复杂的转接件就能完成装配。在实际选型应用时，需要先确认该悬架的安装边界尺寸：上端吊耳的通孔直径决定了适配销轴的粗细，吊耳的厚度要匹配机架铰接座的开口宽度，避免安装后出现轴向窜动；下端插装端的截面尺寸要与轮组安装插槽的内孔尺寸匹配，保证插装后没有过大的旷量；弹簧的自由长度决定了悬架的静态安装高度，要结合设备的满载重量匹配弹簧刚度，保证静态时弹簧的预压缩量处于合理区间，

　　既不会因刚度过小导致满载时弹簧压并失去缓冲能力，也不会因刚度过大导致减震效果过硬，无法有效过滤小幅颠簸。设计建模过程中，需要重点关注弹簧与两端连接构件的配合间隙，弹簧内径要比中心导向杆的外径大1-2mm，既给弹簧压缩变形留出径向活动余量，又能通过中心杆限制弹簧的最大侧弯量，避免弹簧脱出；两端连接构件与弹簧接触的端面要做垂直于安装轴线的平面处理，保证弹簧受压时端面完全贴合，受力方向与弹簧轴线重合。这类悬架在实际使用中，除了承担垂直方向的冲击缓冲，还能承受一定范围内的横向力，上端的铰接结构可以随轮组的上下跳动自适应调整角度，不会因为轮组的跳动行程导致连接部位卡滞。在轻型农用机具、厂区短途转运小车、电动滑板类代步工具的结构设计中，

　　这类悬架的应用占比很高，相比多连杆式复杂悬架结构，它的零件数量少，装配工序简单，后期维护只需要定期检查销轴的磨损情况与弹簧的疲劳状态，维护成本远低于复杂悬挂结构。建模时还要注意两端连接构件的倒角处理，所有与弹簧接触的棱边都要做圆角过渡，避免棱边切割弹簧表面的防护层，导致弹簧锈蚀失效；吊耳的通孔位置要做同轴度校验，保证销轴穿装后没有别劲的情况，否则会导致悬架动作卡滞，加剧销轴与孔位的磨损。
