机车与自行车通用Y形连接支架结构设计

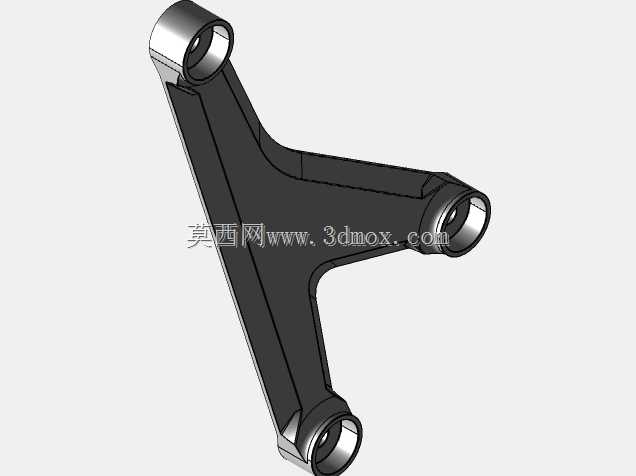

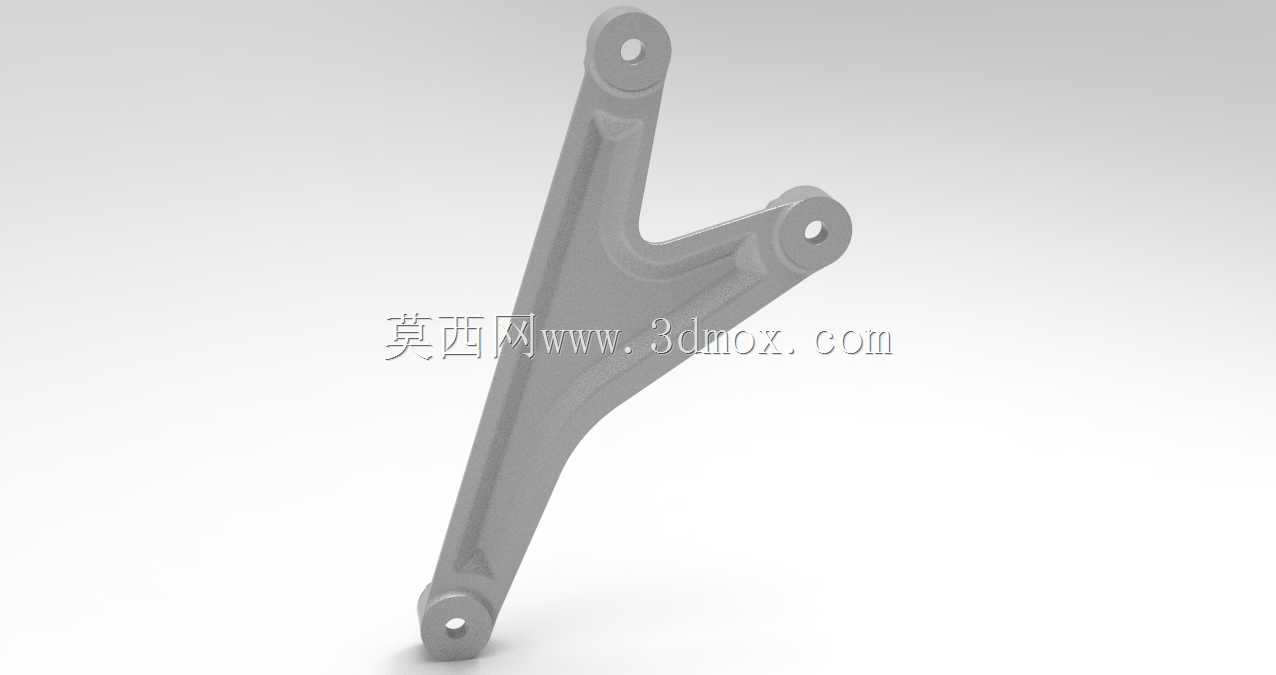

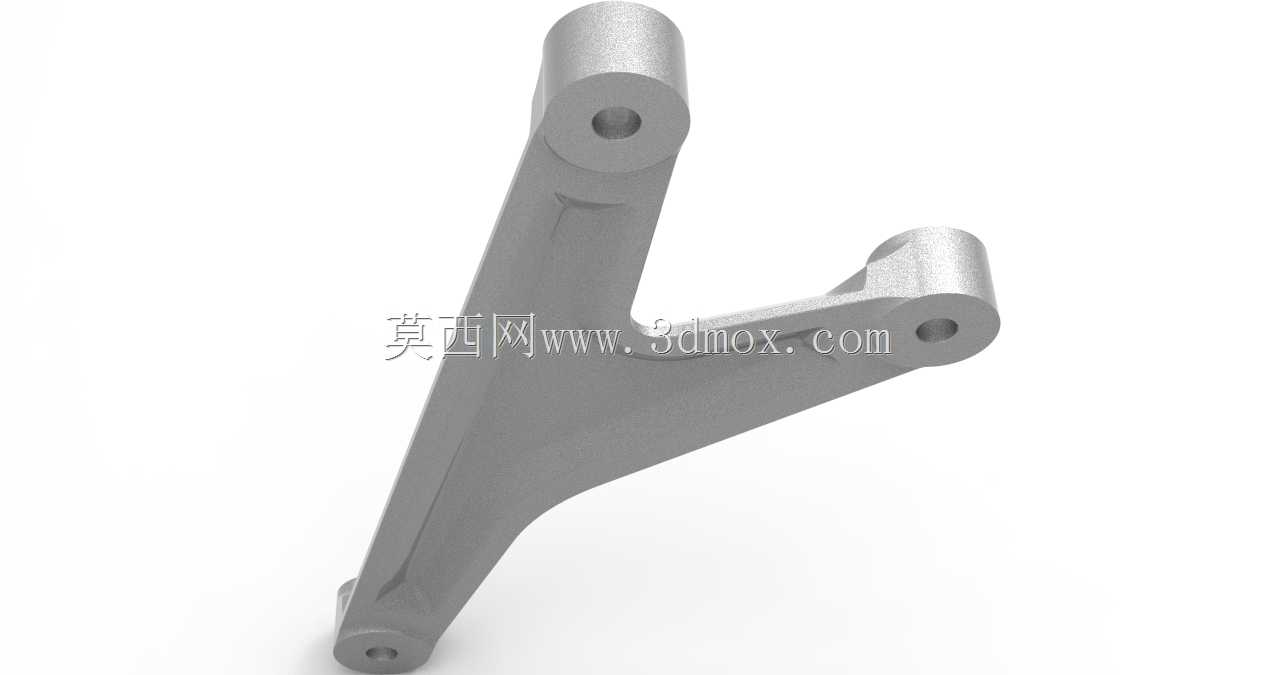

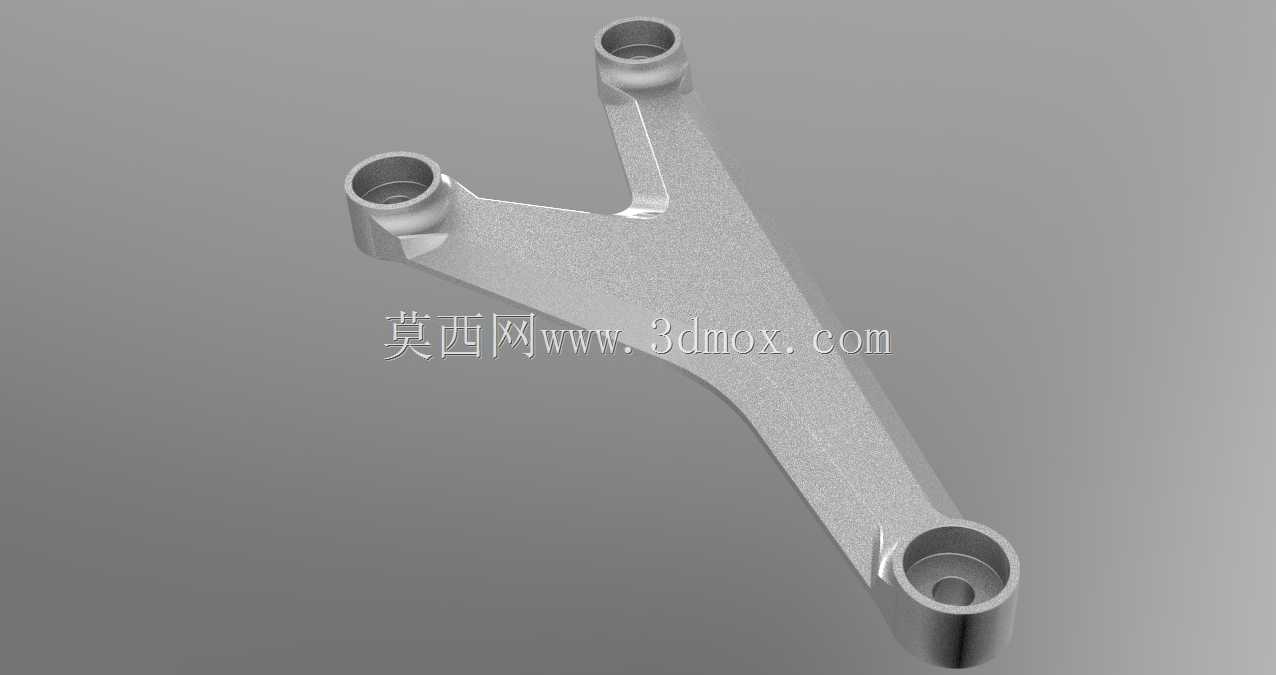

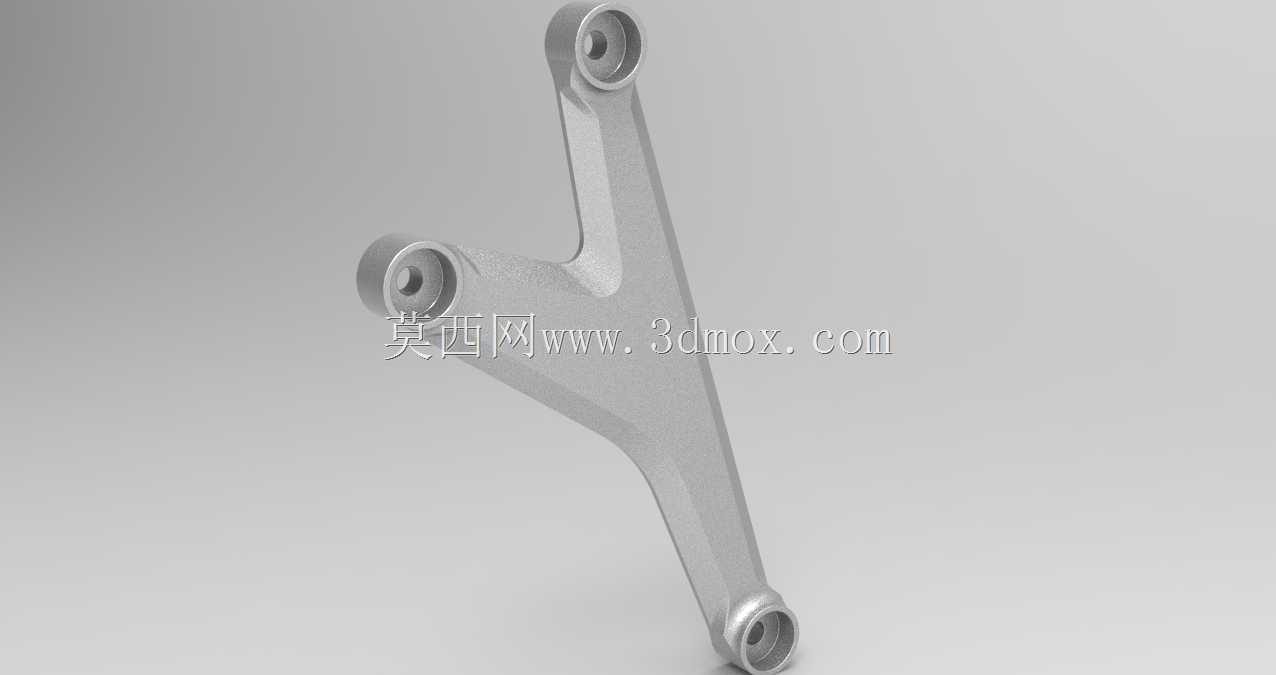

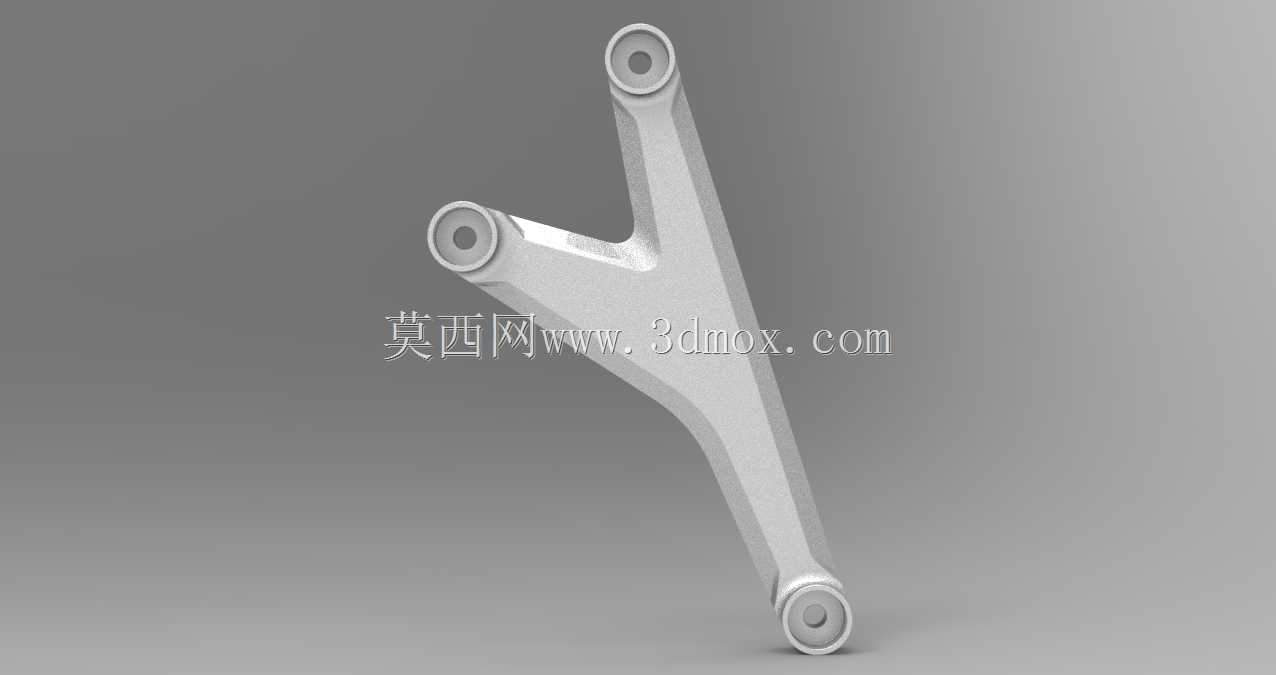

　　这款Y形连接支架在两轮代步与动力设备的结构体系中，承担着多节点载荷传递与部件定位的核心作用，日常在小排量跨骑摩托车的车架动力连接段、通勤自行车的前叉与车架衔接位、甚至部分轻型电动两轮车的减震挂载位都能见到这类结构的衍生应用，它的核心作用是把三个不同方向的安装节点整合为一个整体构件，替代传统多片拼接的支架结构，减少装配累积误差，同时降低连接位置的应力集中风险。从结构受力逻辑来看，这类Y形支架的三个端头均设计为带衬套安装位的轴孔结构，每个轴孔的端面都做了加厚凸台处理，避免螺栓锁紧时的压溃变形，三个支臂的过渡位置全部采用大圆弧平滑过渡，没有直角锐边结构，从根源上降低交变载荷下的疲劳断裂风险，毕竟不管是摩托车运行时的发动机振动、

　　路面颠簸冲击，还是自行车骑行时的踩踏载荷、过坎冲击，都是长期循环作用的交变载荷，应力集中位置很容易在长期使用后萌生裂纹。设计这类构件的时候，首先要明确三个安装点的相对位置精度，三个轴孔的中心距公差需要控制在±0.1mm以内，才能保证装配时对应的部件可以顺利对位，不会出现强制装配导致的内应力；支臂的截面采用变厚度设计，靠近轴孔连接的位置厚度更大，向支臂中段逐渐过渡到均匀壁厚，既保证了连接位置的结构强度，又能尽可能控制构件的整体重量，毕竟两轮车辆的簧下质量、挂载重量都会直接影响操控手感与能耗表现。安装边界方面，三个轴孔的内径尺寸匹配通用的M8、M10连接螺栓规格，孔内预留了衬套压装的余量，

　　可以根据不同的使用场景压装橡胶减震衬套或者金属滑动衬套：如果是用于摩托车发动机与车架的连接位，就压装橡胶衬套来过滤发动机运转产生的高频振动，避免振动直接传递到车架引发驾乘不适；如果是用于自行车前叉或者货架的连接位，就压装金属衬套来提升连接刚性，保证转向或者承重时的结构稳定性。构件的整体外轮廓没有突出的尖角，所有外露边缘都做了倒角处理，既避免装配过程中划伤操作人员，也能减少喷涂或者阳极氧化处理时的积液问题，提升表面处理的良品率。在实际选型应用中，这类Y形支架的材质通常选用压铸铝合金或者高强度锻钢，压铸铝合金版本多用于民用通勤车型，重量轻、防锈能力强，足以满足日常代步的载荷需求；锻钢版本则多用于越野摩托或者高性能运动自行车，

　　能承受更大的冲击载荷，在飞坡、高速过弯等极端工况下也不会出现结构变形。很多结构设计人员在做这类支架的三维建模时，容易忽略支臂的拔模角度与安装空间的干涉检查，实际上这类构件如果采用压铸工艺生产，支臂的拔模角度需要控制在1.5°到3°之间，才能保证顺利脱模；同时要在建模阶段就模拟三个连接部件的运动行程，比如摩托车发动机运行时的抖动位移、自行车前叉转向时的摆动范围，预留足够的安全间隙，避免车辆运行过程中支架与周边部件发生碰撞摩擦。另外，三个轴孔的同轴度、端面垂直度也是设计时需要重点标注的形位公差，轴孔的同轴度如果超差，会导致螺栓穿装困难，锁紧后支架会存在额外的装配内应力，长期使用后很容易出现断裂问题；端面垂直度不足则会导致螺栓锁紧时受力不均，衬套偏磨，缩短部件的使用寿命。从实际装车验证的角度来看，这类Y形支架在完成建模后，还需要做有限元受力仿真，模拟垂直冲击、侧向载荷、纵向拉扯三种常见工况下的应力分布，对应力超过材料许用值的位置做局部加厚处理，对应力冗余过大的位置做适当的减薄优化，在强度与重量之间找到最优的平衡点，避免出现要么结构过重、要么强度不足的问题。
