连续式螺旋给料输送核心构件设计

　　在散料处理的各类生产场景里，这类带连续螺旋叶片的轴式构件是密闭输送系统的核心做功部件，不同于带式输送的敞开式落料风险，螺旋结构能在筒体内完成粉状、颗粒状甚至小块状物料的平稳推移，从粮食加工车间的原粮转运，到建材生产线的粉料配比输送，再到化工工段的密闭物料投加，都能看到这类结构的实际应用。做这个结构的三维设计时，最先要敲定的是螺旋叶片的导程参数，导程过小会导致物料在叶片间被反复挤压结块，导程过大则会出现物料滑移、输送效率不达标的问题，常规散料输送的导程一般取螺旋直径的0.8到1倍，针对流动性差的黏湿物料还需要适当加大导程，同时调整叶片与中心轴的焊接倾角，避免物料黏附在叶片根部造成积料堵转。中心轴的直径选择也不是随意定的，

　　要兼顾扭矩传递和有效输送截面积的平衡，轴径过粗会挤占筒体内的物料通行空间，降低单位时间的输送量，轴径过细则在长距离输送时容易出现轴体挠曲变形，运转时叶片刮蹭筒体内壁，不仅会产生异常噪音，长期磨损还会导致筒体磨穿漏料，一般设计时会根据输送长度、物料堆积密度计算轴的最大挠度，控制挠度在许用范围内，长距离输送的场景还要在中间增设吊挂轴承，不过吊挂轴承的位置要做叶片的断开避让处理，同时优化轴承座的外形，减少物料在轴承位置的堆积卡滞。叶片的厚度选择要匹配物料的磨琢性，输送粮食、塑料粒子这类低磨琢性物料时，叶片厚度取3到5毫米即可，输送矿粉、水泥熟料这类高磨琢性物料时，叶片厚度要加到6到10毫米，甚至要在叶片边缘堆焊耐磨层，延长构件的使用寿命。

　　安装边界上，这类螺旋构件的两端要匹配端座的轴承安装位，一端连接驱动装置的联轴器位，另一端要考虑轴向窜动的补偿间隙，一般预留2到3毫米的轴向窜动量，避免热胀冷缩导致轴体顶死轴承。实际装配时，叶片外沿与筒体内壁的间隙要控制在3到8毫米，间隙过大会导致物料在筒壁残留，间隙过小则会因为加工、安装的形位公差导致运转干涉。设计过程中还要考虑物料的进料与出料位置，进料口对应的螺旋段要做叶片的加密处理，避免进料时物料堆积堵在进料口位置，出料口对应的位置要保证叶片的推送方向正对出料口，减少物料在出料端的残留。不同于无轴螺旋的大颗粒物料输送适配性，这种带中心轴的螺旋结构更适合流动性较好、无大块缠绕物的散料输送，运转时的扭矩传递更稳定，

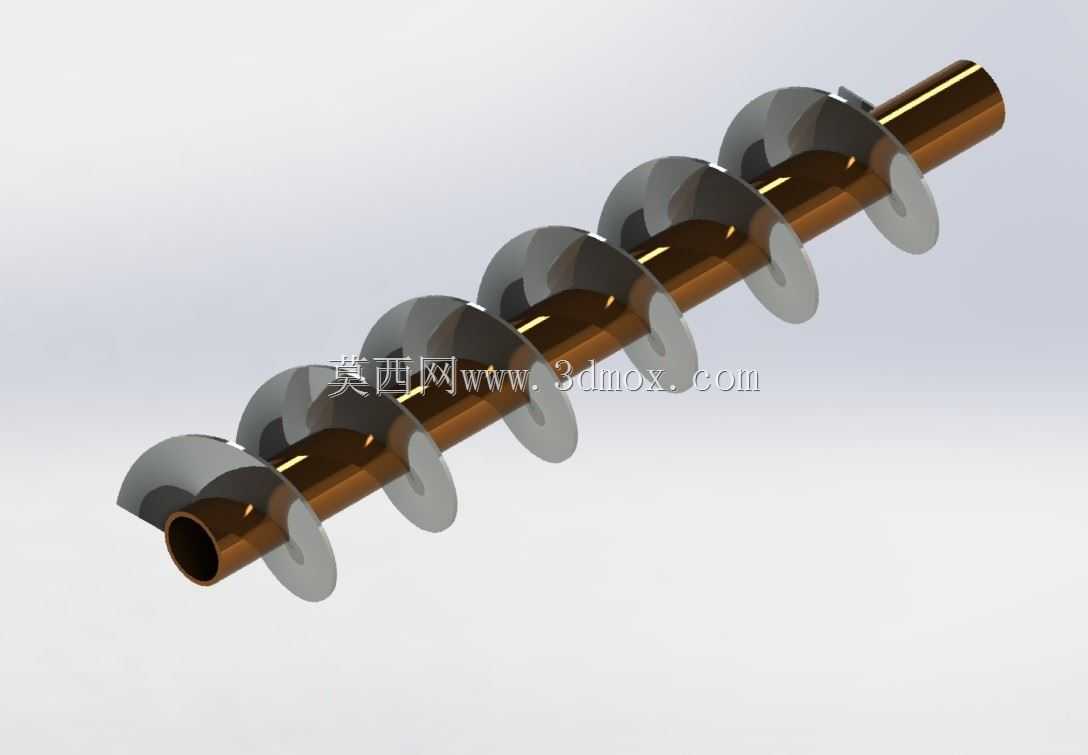

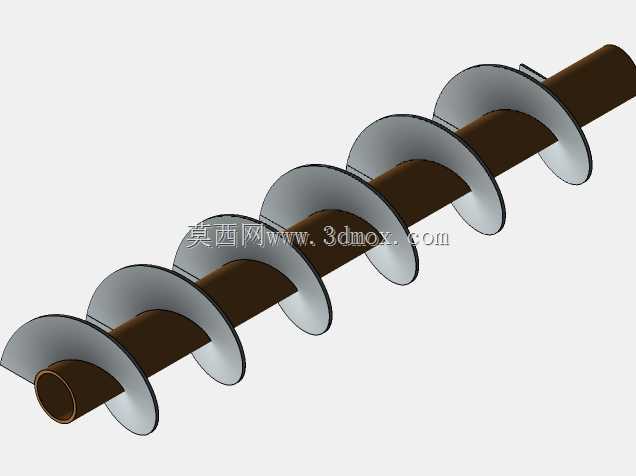

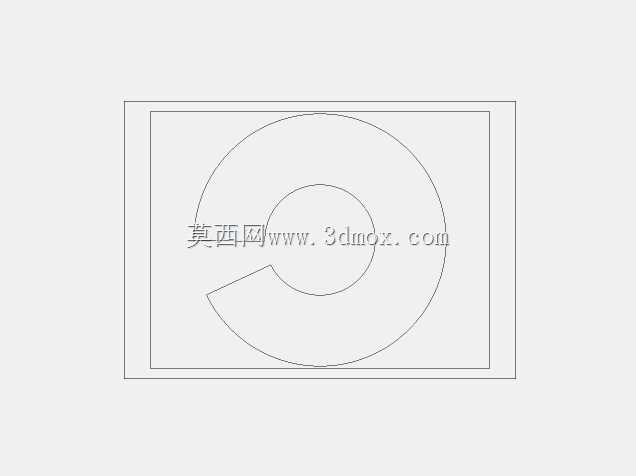

　　相同输送量下的能耗比无轴结构低15%左右，维护成本也更低，只需要定期检查两端轴承的润滑情况、叶片的磨损量即可。做三维建模的时候，要重点还原叶片的连续螺旋曲面，不能出现曲面断层、叶片与轴体结合处的缝隙，因为实际生产中这类构件一般是采用叶片拉伸成型后焊接到轴体上，建模时的焊缝位置要和实际焊接工艺匹配，方便后续出工程图时标注焊接要求。另外还要考虑动平衡的设计要求，因为螺旋构件是高速旋转部件，叶片的等分误差、轴的同轴度误差都会导致运转时的振动，建模时要保证每一段螺旋叶片的导程误差控制在允许范围内，两端的轴承位要保证同轴度，避免后续做动平衡时需要过多的配重修正。在不同的应用场景下，这个构件的细节设计也有区别，比如用于食品行业的输送构件，叶片和轴体都要采用抛光处理，表面粗糙度要达到食品级要求，避免物料残留滋生细菌；用于化工行业的输送构件，则要根据输送物料的腐蚀性选择对应的材质，比如304、316不锈钢，或者做衬塑、衬胶处理，提升耐腐蚀性能。很多刚入行的设计人员做这类结构时，容易忽略物料的安息角对输送效率的影响，实际上当输送倾斜角度超过物料安息角时，输送效率会急剧下降，所以设计时如果是倾斜输送场景，要适当减小导程、提高转速，抵消物料下滑的影响，同时在叶片上增设挡料边，减少物料的回流。
