家用立式磁控动感健身车结构设计

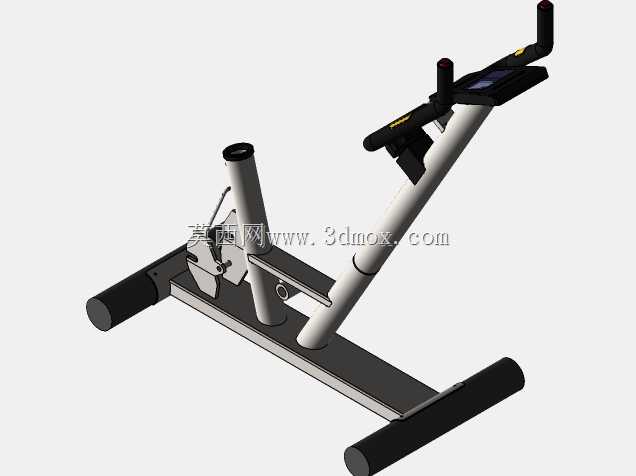

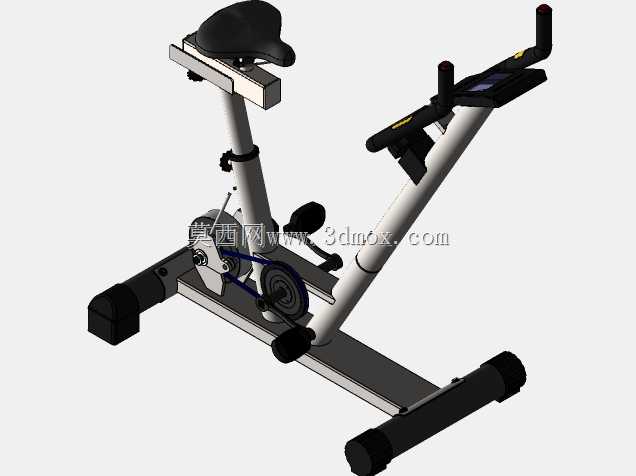

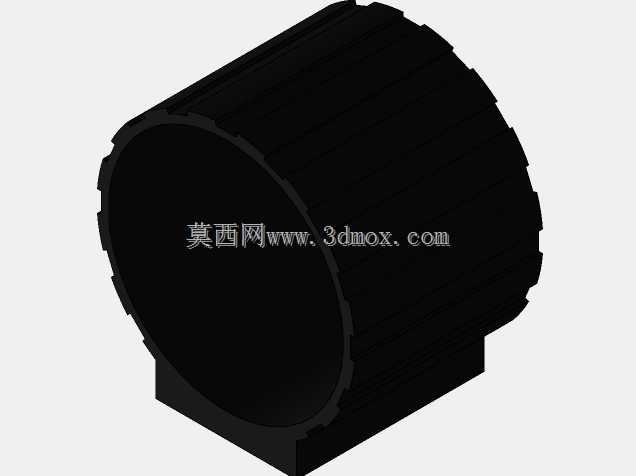

　　这款立式健身车的结构设计，核心围绕家庭室内健身场景的使用需求展开，整体采用落地式H型底架布局，底架前后两端设置加宽防滑支撑脚，支撑脚接触地面的投影宽度控制在650mm范围内，纵向总长度控制在1100mm，整机最大高度约1300mm，安装时仅需预留1200mm*800mm的地面空间即可完成放置，适配多数家庭阳台、书房、客厅边角的空间尺寸，不会占用过多活动区域。底架采用矩形钢管焊接成型，管壁厚度选取2mm规格，焊接位置做打磨圆角处理，既保证整机承重能力达到120kg以上的使用要求，也避免尖锐棱角造成磕碰损伤。

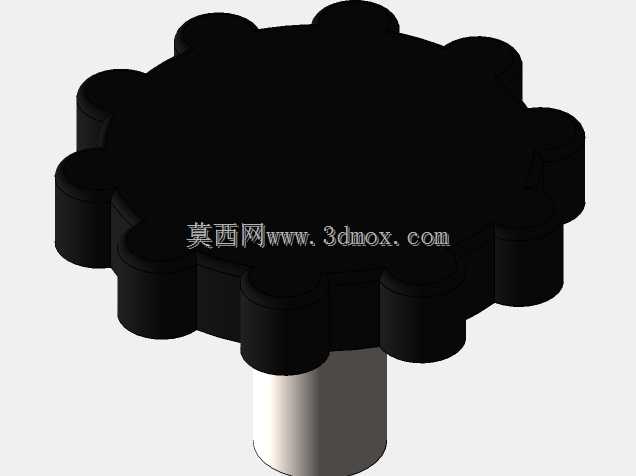

　　阻力调节结构采用磁控阻尼设计，区别于传统摩擦式阻力结构，磁控组件通过调节磁瓦与飞轮的间隙实现阻力档位切换，调节旋钮设置在车头立管中部位置，用户在骑行过程中无需起身即可完成阻力调整，档位区间覆盖低强度康复训练到高强度有氧训练的需求，最低档位阻力适配中老年人群日常活动关节的使用场景，最高档位阻力可满足健身人群高强度间歇训练的负荷要求。飞轮采用全包覆式设计，外部设置塑料防护壳，避免运动过程中衣物、鞋带卷入转动部件造成安全隐患，飞轮做动平衡校准，高速转动时整机抖动量控制在0.2mm以内，保证运动过程的稳定性。

　　立管部分采用分段式结构，下部与底架通过螺栓刚性连接，上部车把组件设置角度调节结构，可根据用户身高、臂长调整握持角度，调节范围覆盖150cm到190cm身高人群的使用需求。车把采用浸塑防滑处理，握持区域设置符合人体工学的弯曲弧度，长时间握持不会产生明显硌手的不适感，车把中部预留电子表安装位，可集成显示运动时长、踏频、估算卡路里消耗等基础运动数据，电子表采用电池供电，无需外接电源线，进一步降低安装布线的复杂度。

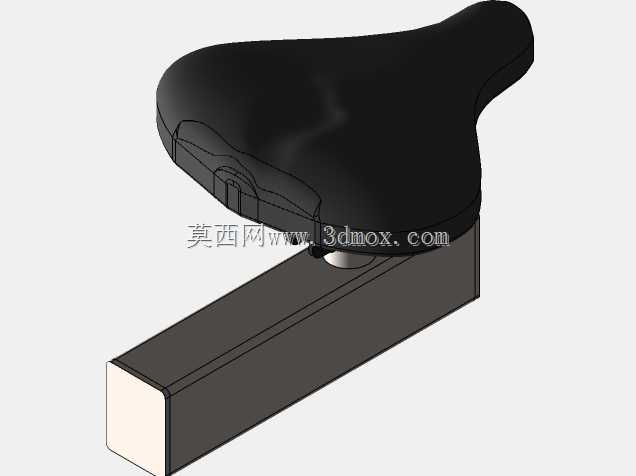

　　坐垫组件采用可调节结构，坐垫立管与主立管之间通过快拆锁扣连接，可上下调节坐垫高度，调节行程达到200mm，坐垫本身采用高密度发泡材质，表面做防滑纹理处理，减少运动过程中臀部滑动的问题，坐垫下方设置前后微调滑轨，可根据用户腿长调整坐垫与车把之间的水平距离，适配不同腿长用户的骑行姿态，避免膝关节角度不合理造成的运动损伤。

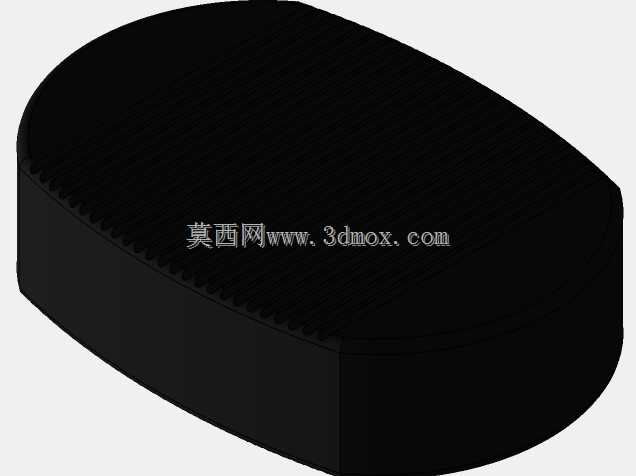

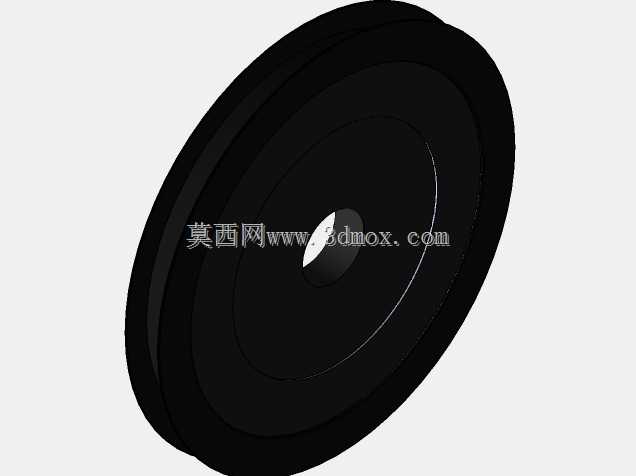

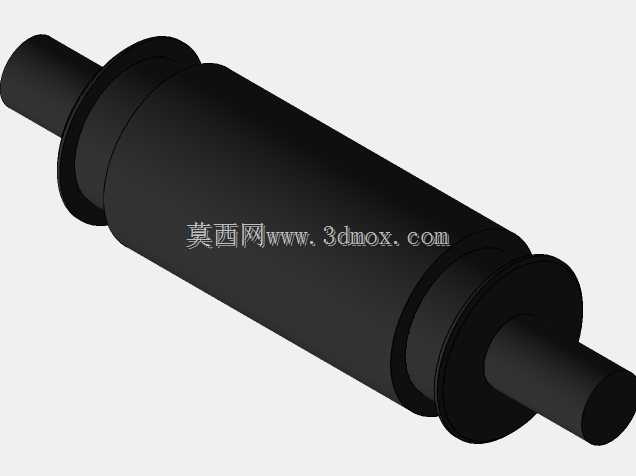

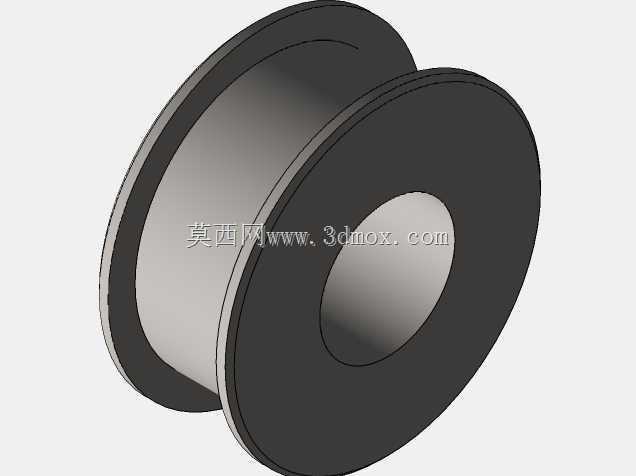

　　传动部分采用皮带传动结构，相比链条传动，皮带传动运行噪音更低，正常使用时噪音值控制在40分贝以内，不会干扰家庭成员休息，也无需定期加注润滑油维护，降低日常使用的保养成本。脚踏部分采用带防滑齿的塑料脚踏，表面设置可调节绑带，可固定不同尺码的鞋部，避免骑行过程中脚从脚踏上滑脱，脚踏轴采用深沟球轴承支撑，转动顺滑无卡滞，长期使用也不会出现明显晃动。

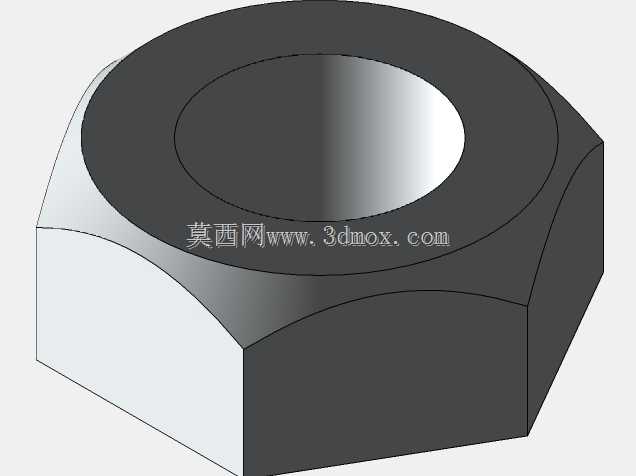

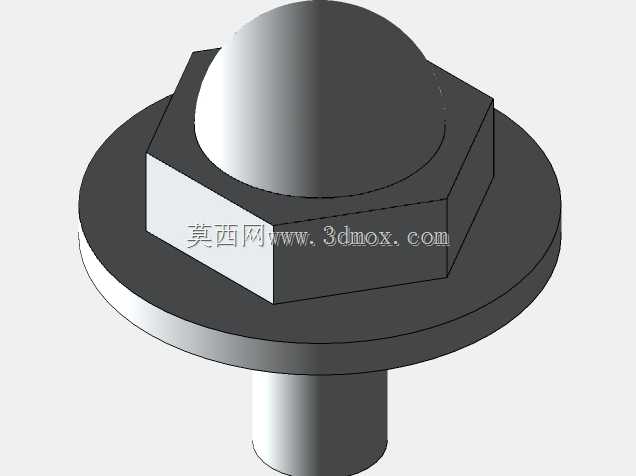

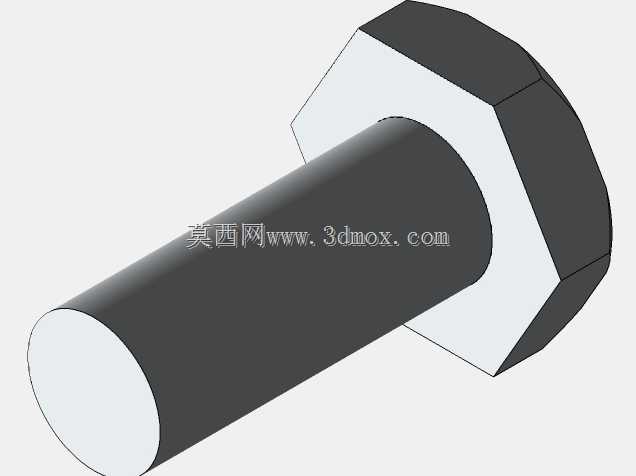

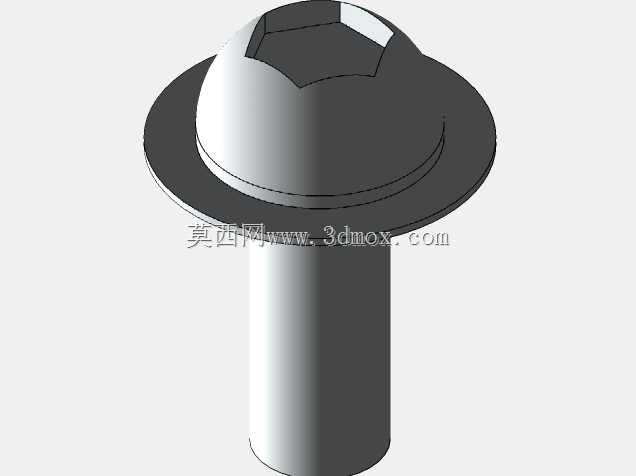

　　整机的装配逻辑采用模块化设计，底架、立管、车把、坐垫、飞轮组件均可拆分包装，用户收到后仅需通过配套螺栓即可完成组装，单组螺栓的拧紧力矩控制在15-20N·m，无需专业工具即可完成安装。所有外露的螺栓端部均设置塑料防护帽，避免外露螺纹划伤皮肤，整机的边角位置全部做R3以上的圆角处理，符合家用健身器材的安全设计规范。从结构强度校核角度，底架在120kg静载荷下的最大变形量控制在1mm以内，立管在侧向施加500N推力时的变形量不超过2mm，完全满足日常高频使用的强度要求，不会出现结构失稳、变形断裂的问题。
