拉杆式标准气动执行气缸三维结构

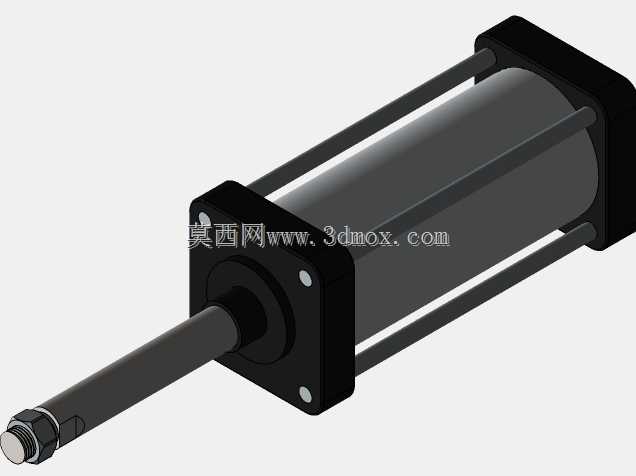

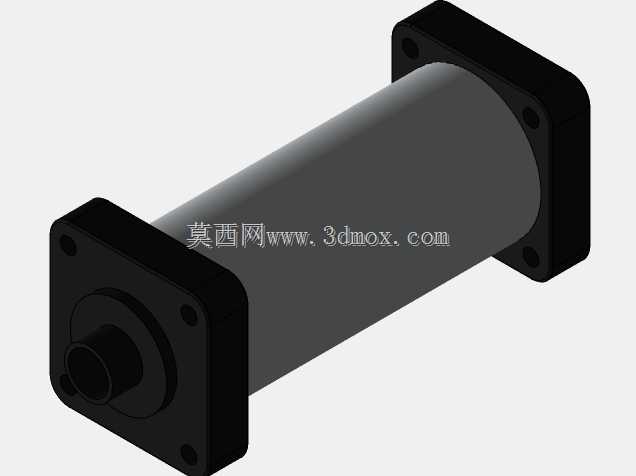

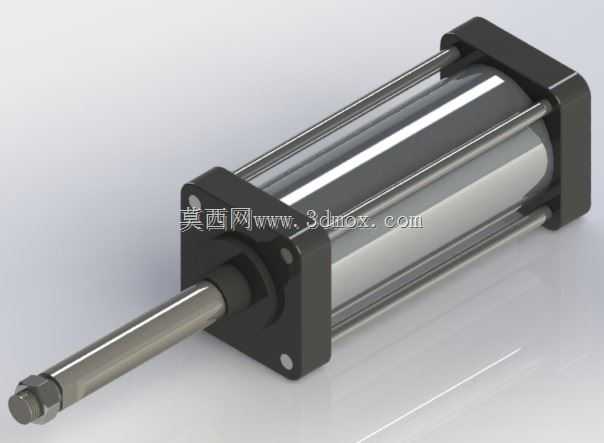

　　这款拉杆式气动执行元件，是气压传动系统里最常见的直线动作输出部件，在轻工包装、电子组装、机床上下料、自动夹具这类需要往复直线推压动作的场景里，几乎是标配的执行端部件。从结构设计来看，它采用了四根平行拉杆贯穿前后端盖的经典布局，拉杆两端用内六角螺栓锁紧，把挤压成型的铝合金缸筒牢牢夹在前后端盖之间，这种结构的好处是缸筒内壁的珩磨加工精度更容易保证，后期维护拆解也十分方便，不需要专用工装就能更换活塞密封圈、导向环这类易损件。前端盖集成了加长型的铜基含油轴承导向套，活塞杆伸出端做了外螺纹加锁紧螺母的设计，既可以直接连接压头、推块这类执行端头，也能通过浮动接头和负载端连接，抵消少量的安装同轴度误差，避免活塞杆承受径向偏载导致密封件过早磨损。

　　活塞部分采用双向Y型聚氨酯密封圈搭配耐磨导向环的组合，密封圈的唇口在气压作用下会自动贴紧缸筒内壁，低压启动性能更好，不会出现低速爬行的问题，导向环采用填充聚四氟乙烯材质，摩擦系数低且能承受一定的侧向力，避免活塞和缸筒直接接触刮伤内壁。缸筒表面做了硬质阳极氧化处理，硬度达到HV400以上，抗磕碰和耐腐蚀性能都能满足车间多尘、有少量切削液飞溅的使用环境。从安装边界来看，前端盖采用方形法兰安装结构，四个安装孔的位置公差控制在±0.02mm以内，安装时可以直接把法兰面贴合在设备安装立板上，用螺栓穿过安装孔锁紧即可，不需要额外的安装支架，能节省设备内部的安装空间。活塞杆的伸出长度可以根据实际行程需求做系列化调整，

　　模型里的行程规格属于中等行程范畴，适合大部分短距离推料、压紧的工位使用，进出气口布置在后端盖的上下两侧，采用标准G1/8管螺纹接口，可以直接连接快插气管接头，气路布置十分方便。设计的时候特意把端盖和拉杆的避让间隙做了合理控制，既不会因为间隙过小导致装配时拉杆别劲，也不会因为间隙过大导致气缸动作时端盖出现微幅晃动影响输出精度。另外在前后端盖的缓冲位置预留了可调缓冲针阀的安装位，实际生产时可以根据负载的重量和动作速度调整缓冲节流阀的开度，让活塞在行程末端减速，避免硬碰撞产生的噪音和冲击，延长气缸的使用寿命。这类气缸的工作压力范围通常在0.1-1.0MPa之间，理论输出力可以根据缸径和工作气压直接计算，选型的时候只需要确认缸径、行程、

　　安装形式这几个核心参数，就能匹配到对应的工位负载需求，建模的时候把所有的密封槽、倒角、安装孔位都做了1:1还原，没有做简化处理，不管是用来做设备的整体装配干涉检查，还是做气路布局的模拟演示，都能直接调用，不需要额外补画细节结构。
