全向移动麦克纳姆轮结构设计方案

　　在AGV转运、仓储分拣机器人、窄通道作业平台、特种巡检设备的行走机构选型中，麦克纳姆轮是实现零半径转向、斜向平移、任意方向连续移动的核心部件，区别于传统差速轮、舵轮需要预留转弯半径的局限，这类轮组可以在不改变机身朝向的前提下完成全向位移，特别适配空间局促、工位排布密集的生产车间、立体仓储库区、半导体洁净车间等场景，能大幅缩减设备运行所需的通道宽度，提升单位面积的场地利用率。

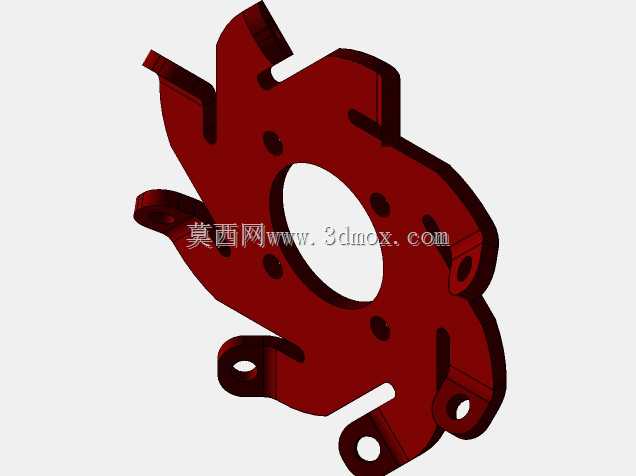

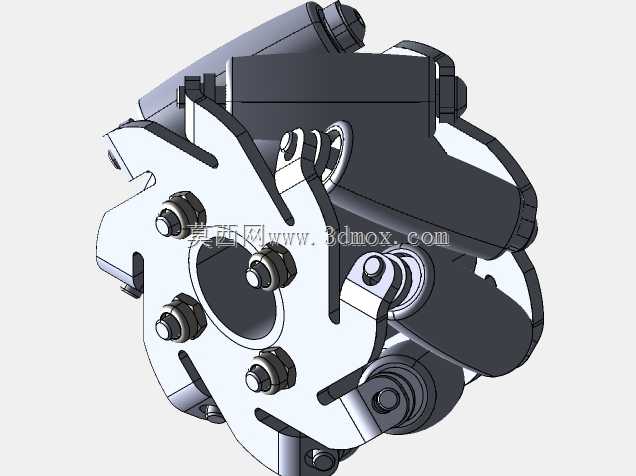

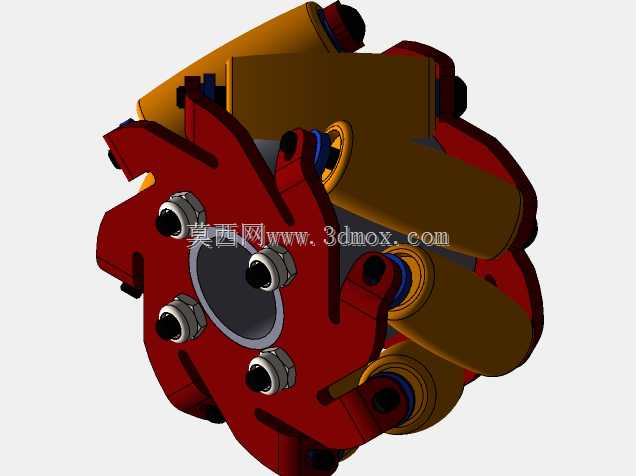

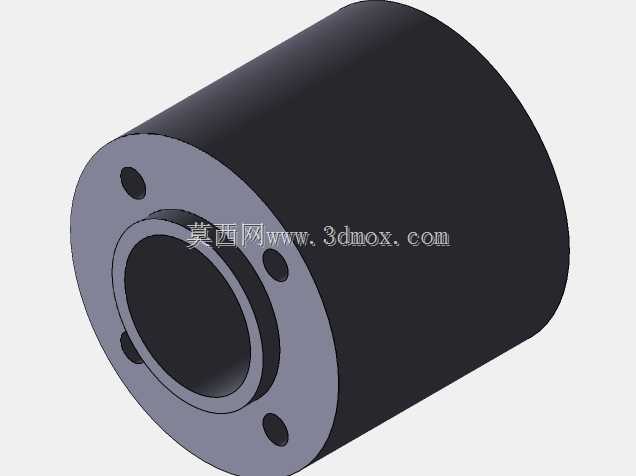

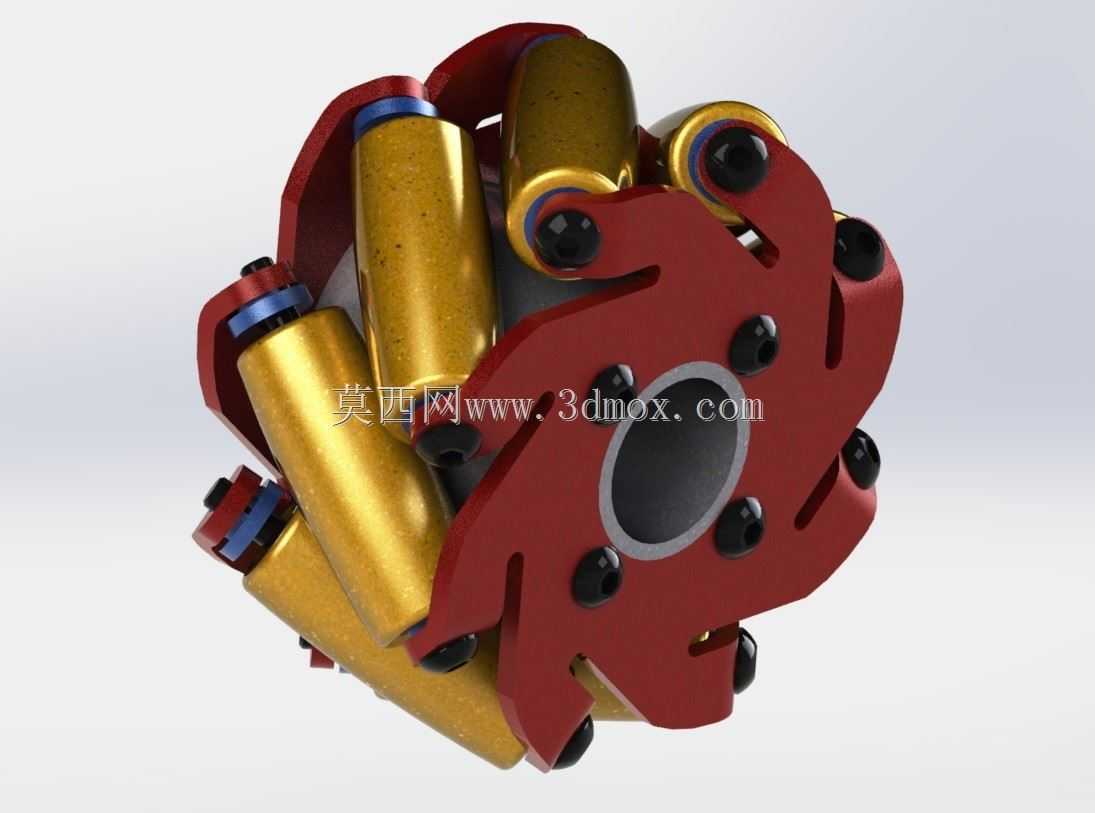

　　这套轮组采用分体式辐板搭配周向均布辊子的结构，核心承载辐板采用高强度合金结构钢加工，轮缘位置均匀开设辊子安装位，每个辊子的轴线与主轮轴线呈45度夹角布置，相邻辊子的外轮廓包络形成连续的滚动接触面，保证轮组转动过程中始终有至少3个辊子与地面接触，避免行走过程中出现卡顿、跳动的问题。主轮中心设计有标准轴孔与键槽结构，可直接与驱动电机输出轴、减速机输出端配合安装，轴孔周边均匀布置沉头安装孔，用于与轮毂法兰锁紧固定，保证大扭矩传递过程中不会出现相对滑移。

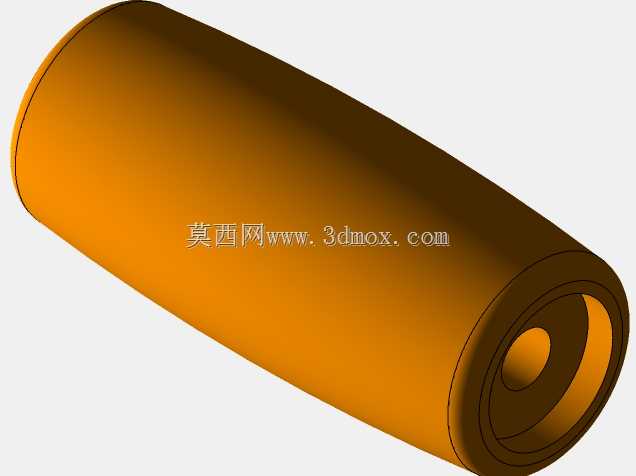

　　周向布置的辊子采用高耐磨聚氨酯材质包覆金属芯轴，芯轴两端通过微型深沟球轴承与辐板支架连接，保证辊子可以绕自身轴线自由转动，辊子的外轮廓采用鼓形修形设计，既可以补偿地面不平整带来的接触间隙，也能降低轮组滚动过程中的接触应力，减少辊子表面的磨损速率。辐板上的每个辊子安装位都设计有独立的定位止口，装配时可以直接将辊子组件卡入止口后通过紧固件锁紧，不需要额外做位置调校，能有效降低装配难度，后期维护更换磨损辊子时也不需要拆解整个轮组，只需要拆下对应位置的紧固件即可完成单个辊子的替换。

　　从安装边界来看，这套轮组的径向尺寸适配中载型AGV的安装要求，轴向宽度控制在常规轮组的安装尺寸范围内，轮组的安装孔位采用等节圆布置，可以兼容市面上多数同规格驱动轮组的安装接口，不需要对设备底盘做额外的改孔加工就能直接替换。设计过程中针对辊子的受力做了有限元校核，在额定载荷下，辊子芯轴的最大弯曲应力低于材料许用应力的70%，辐板的最大变形量控制在0.1mm以内，保证长期重载运行下不会出现结构变形导致的辊子卡滞问题。

　　实际应用中，单套设备通常需要搭配4个同规格麦克纳姆轮使用，通过四个轮组的差速转动配合，即可实现前行、横移、斜行、旋转及其组合等多种运动方式，不需要额外配置转向驱动机构，能简化底盘的传动结构，降低设备整体的制造成本。轮组的辊子排布采用左右旋向对称布置的方案，四个轮组分为两组镜像安装，保证各个方向移动时的受力均匀，避免运行过程中出现偏载、跑偏的问题。针对不同的使用场景，辊子的聚氨酯包覆层可以调整硬度，在平整环氧地坪的洁净车间场景可以选用稍软的材质提升减震效果，在有少量油污、铁屑的机加工车间场景可以选用高硬度耐切割的材质，提升轮组的使用寿命。

　　在结构细节设计上，辐板的边缘做了圆角倒钝处理，避免装配和维护过程中出现锐边划伤的问题，所有紧固件都采用内六角沉头设计，安装后螺钉头不高出辐板表面，避免轮组转动过程中螺钉与周边结构发生干涉。辊子两端的轴承位置设计有防尘密封圈，可以阻挡地面的灰尘、碎屑进入轴承内部，延长轴承的维护周期，适配多尘、潮湿的复杂作业环境。主轮轴孔的端面设计有定位台阶，安装时可以与驱动轴的轴肩贴合，保证轮组的轴向定位精度，避免运行过程中出现轴向窜动影响行走精度。
