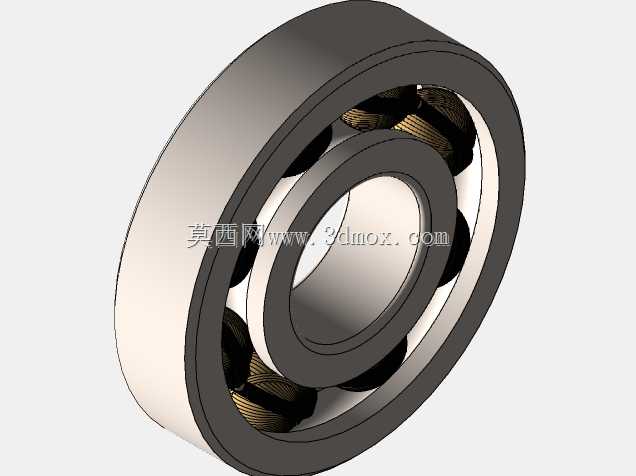

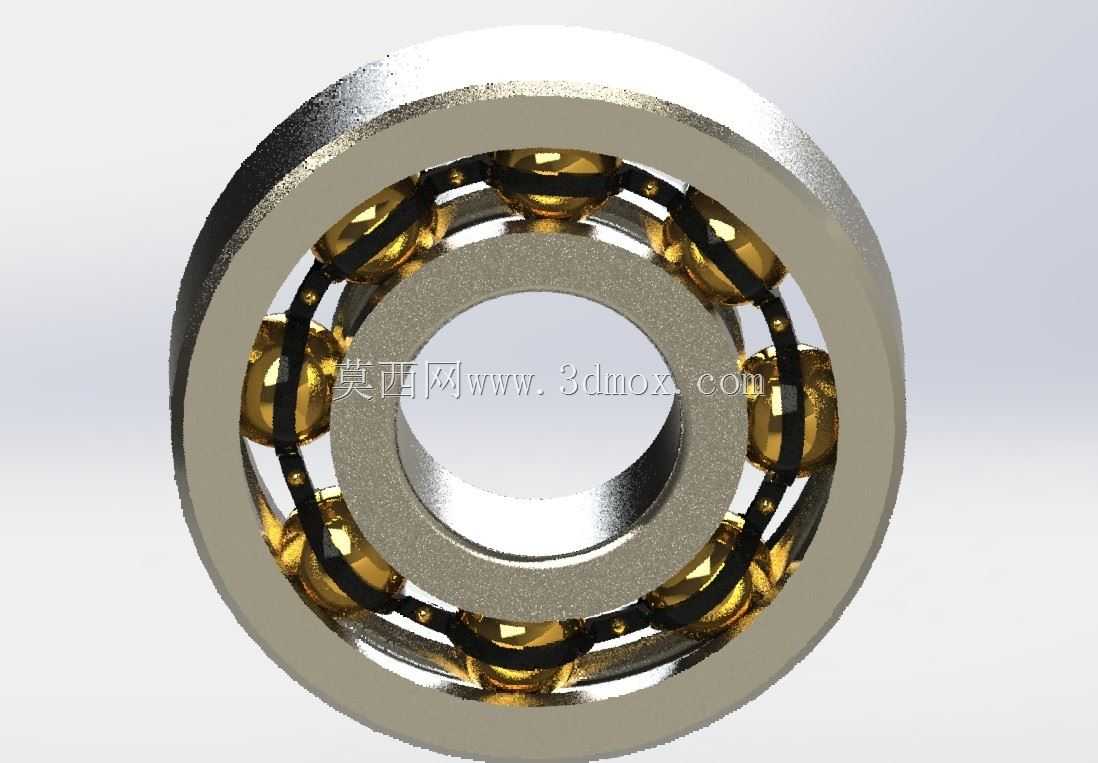

在各类旋转传动场景中,这类滚动轴承的应用覆盖了从民用家电到重型工业设备的极宽范围,小到桌面级3D打印机的进给轴支撑,大到冶金产线输送辊道的重载旋转部位,都能见到同结构产品的身影。它的核心作用是在支撑旋转轴系的同时,将轴运转过程中的摩擦阻力控制在极低水平,同时约束轴的径向与轴向窜动,保证轴上安装的齿轮、带轮、叶轮等功能部件始终处于设计要求的回转精度范围内,避免因轴系偏移导致的传动卡滞、零件磨损加剧、动平衡失效等问题。从结构设计逻辑来看,这套轴承采用内圈、外圈、滚动体、保持架的经典四层结构,内圈与旋转轴采用过盈配合随轴同步转动,外圈与设备轴承座采用过渡或间隙配合起到固定支撑作用,中间的钢制滚珠作为滚动摩擦替代滑动摩擦的核心元件,

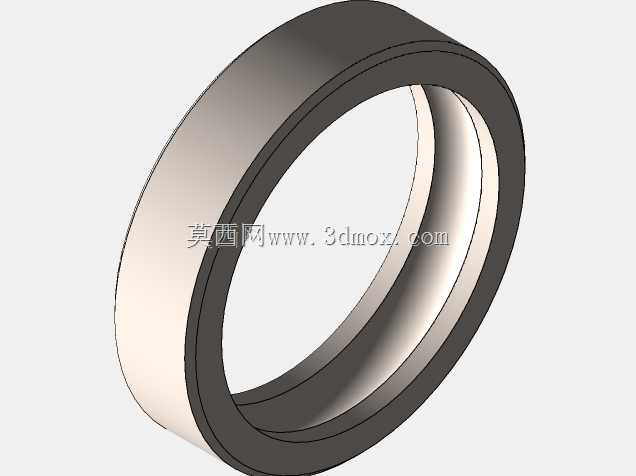

被保持架均匀分隔在滚道圆周上,避免滚珠之间直接接触产生额外摩擦与碰撞磨损。滚道的曲率设计经过严谨校核,滚道圆弧半径略大于滚珠半径,既保证滚珠与滚道有足够的接触面积承载径向载荷,又预留了合理的接触角余量,可承受一定程度的双向轴向载荷,适配多数既有径向力又有少量轴向力的轴系工况。在建模过程中,需要重点关注几个关键尺寸的匹配关系:首先是内圈内径与轴径的配合公差带,通常旋转工况下内圈与轴选k5到m6的过盈配合,保证运转时内圈不会与轴发生相对滑动造成轴颈磨损;其次是外圈外径与轴承座孔的配合,固定侧外圈多选H7的间隙配合,方便装配拆卸同时避免外圈在座孔内蠕变;再者是滚珠的直径与数量排布,需要根据额定动载荷的计算值确定单排滚珠的数量,
保证每个滚珠承受的接触应力在材料许用范围内,同时保持架的兜孔间隙要控制在合理区间,既要允许滚珠在兜孔内自由滚动,又不能间隙过大导致滚珠运转时产生过大的窜动噪音。安装边界方面,这类轴承的轴向定位通常采用轴用弹性挡圈、轴肩与轴承座孔挡肩配合的方式,设计轴肩与挡肩的高度时不能超过轴承内圈与外圈的倒角高度,否则会导致轴承无法安装到位,同时要预留足够的拆卸空间,方便后期维护时使用拉马拆卸轴承而不会损伤滚道与滚珠。实际选型应用中,还要根据设备的运转转速、载荷大小、工作温度环境选择对应的润滑方式,高转速工况多用脂润滑或油雾润滑,低速重载工况可选用粘度更高的润滑油,密封结构的选择也要匹配工作环境,多粉尘、多水汽的工况要带接触式橡胶密封圈,
清洁环境下开式结构即可满足使用要求,降低运转阻力。建模时对倒角、圆角这些细节的还原也不能忽略,轴承内外圈两端的倒角是为了装配时方便导入轴与座孔,同时避免锐边划伤操作人员与配合零件,滚道边缘的圆角则是为了降低应力集中,避免轴承在承受冲击载荷时滚道边缘出现崩裂失效。保持架的结构采用浪形冲压保持架,这种结构重量轻、占用空间小,适合中低速的通用工况,若应用在高速主轴场景则需要更换为机加工铜保持架,提升高速运转下的结构稳定性与耐磨性。
