船舶动力推进用五叶螺旋桨结构设计

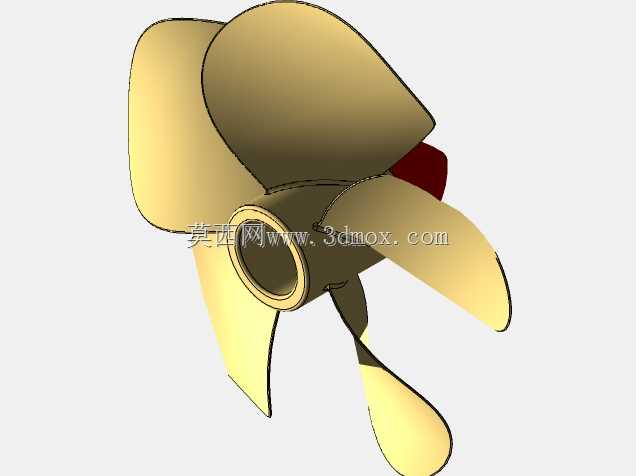

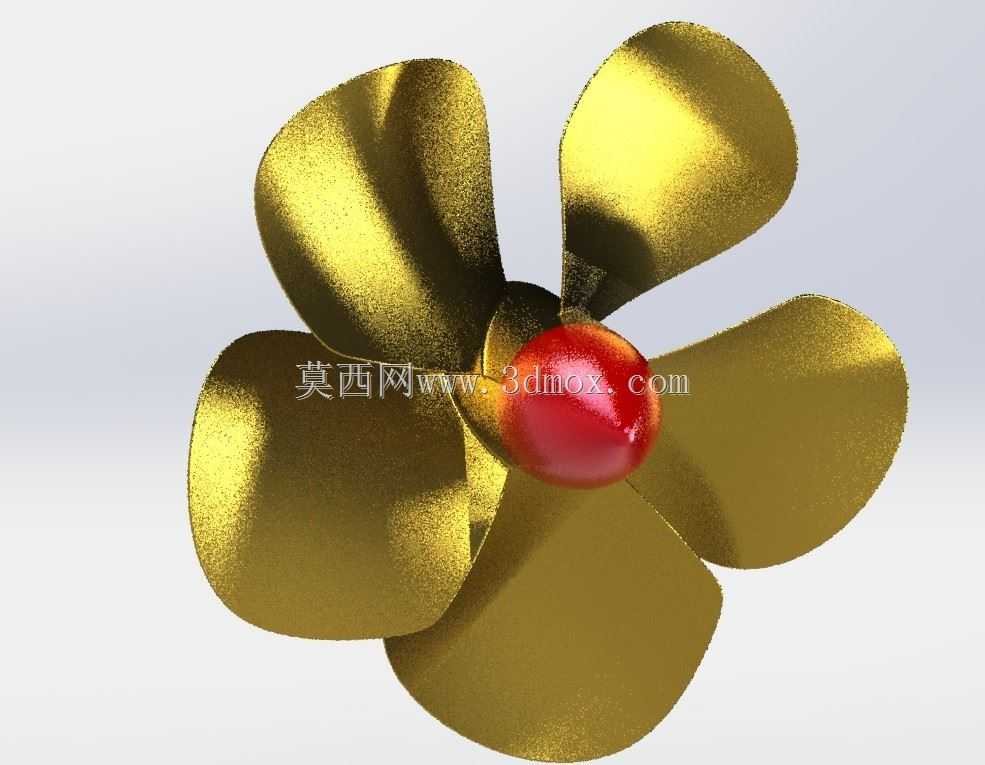

　　在船舶航行系统中，螺旋桨是直接将主机输出扭矩转化为推进推力的核心执行部件，其结构设计合理性直接决定船舶航行效率、运行平稳性与能耗水平，是内河货运船舶、近海作业小艇、休闲游艇等中小型船舶动力系统中不可或缺的关键部件。该螺旋桨采用五叶等角分布结构，整体以中心轮毂为安装基体，五片曲面叶片沿轮毂周向均匀排布，相邻叶片间夹角保持72度，这种等角分布设计能够在螺旋桨旋转过程中让每片叶片依次切入水流，有效降低叶片交替受力带来的脉动冲击，减少推进过程中的振动与水下噪声，既能够提升船舶乘坐的舒适性，也能降低轴系连接部位的疲劳载荷，延长传动部件的使用寿命。

　　从实际功能实现逻辑来看，螺旋桨的叶片曲面采用变螺距流线型设计，从靠近轮毂的叶根位置到叶片最外侧的叶梢位置，曲面的扭转角度、截面厚度均呈现连续渐变特征：叶根位置厚度最大，能够保证叶片与轮毂连接位置的结构强度，承受旋转过程中水流冲击带来的弯曲载荷与扭矩载荷，避免长期运行出现叶根断裂故障；叶梢位置厚度最薄，能够减少叶片旋转时的叶梢涡流损失，提升水流能量转化效率，让主机输出的动力尽可能多的转化为推动船舶前进的轴向推力。叶片的曲面弧度经过流体力学逻辑优化，旋转过程中能够带动水流沿轴向向后加速排出，利用水流反作用力推动船体前进，同时曲面的导边与随边均做了圆滑过渡处理，能够减少水流在叶片表面的分离现象，降低空泡产生的概率，避免空泡腐蚀对叶片表面造成损伤，延长螺旋桨的实际使用寿命。

　　中心轮毂为中空轴套式结构，内孔设置有与传动轴匹配的安装定位面，能够直接套装在船舶尾轴上，通过键连接传递扭矩，轮毂的外圆与叶片根部采用一体化圆滑过渡连接，不存在结构应力集中的直角棱边，既能够减少水流在轮毂位置的阻力，也能提升整体结构的抗疲劳性能。轮毂的轴向长度经过匹配设计，既能够保证与尾轴的配合长度满足扭矩传递的接触面积要求，避免运行过程中出现连接松动，也不会因为轴向尺寸过长增加不必要的航行阻力。

　　在安装边界适配方面，该螺旋桨的径向尺寸适配中小型船舶的尾轴安装空间，叶片旋转时的最大外圆直径与船体尾部的安装间隙预留了足够安全距离，不会在运行过程中触碰船体外壳或尾部舵叶，同时轮毂的内孔直径可匹配常规中小型船舶的尾轴直径规格，安装时只需保证螺旋桨的端面与尾轴台阶面贴合锁紧，即可完成定位，无需额外制作复杂的转接工装。在实际工况应用中，该结构螺旋桨可适配内河浅水航行的作业船舶，五叶结构相比传统三叶、四叶螺旋桨，在相同转速下能够提供更均匀的推力输出，在船舶重载工况下也能保持足够的推进力，同时较低的运行振动也适合对噪声控制有一定要求的休闲游艇使用。

　　从设计思路层面，该螺旋桨在建模过程中优先保证了叶片曲面的连续性，所有曲面过渡位置均保持G2连续，不存在曲面褶皱或拐点，既能够保证流体通过时的顺畅性，也为后续的铸造加工提供了良好的模型基础，铸造完成后只需对叶片表面做简单的打磨抛光处理，即可达到设计要求的表面粗糙度，减少加工工序与制造成本。同时叶片的厚度分布经过强度校核，在满足最大推力工况下的结构强度要求的前提下，尽可能降低叶片自身重量，减少旋转过程中的转动惯量，降低主机启动时的负载冲击，让动力输出过程更加平顺。在实际选型匹配时，可根据船舶的吃水深度、设计航速、主机额定功率与转速，匹配对应直径与螺距的该结构螺旋桨，保证主机始终在最佳工况区间运行，降低燃油消耗，提升船舶运营的经济性。
