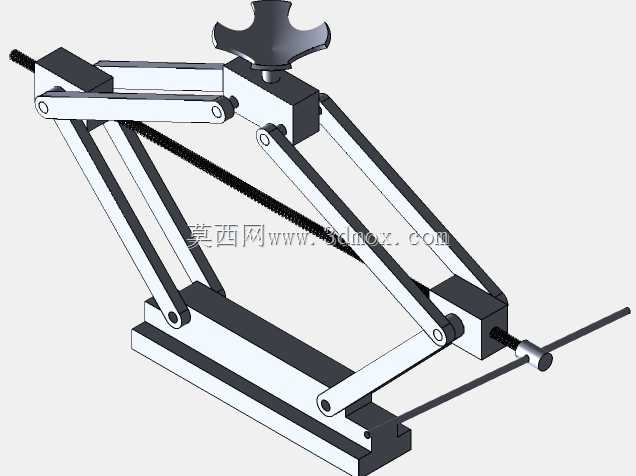

在设备检修、小型构件安装、工位高度微调这类需要小行程稳定顶升的作业场景里,剪式螺旋顶升结构的应用覆盖了从汽修维保、小型工装调平到轻型物料举升的多个细分环节,区别于液压顶升结构存在的渗漏风险、长期静置泄压问题,纯机械螺旋传动的剪式结构能在无额外动力供给的场景下长期保持支撑状态,不会因为静置时间延长出现支撑高度回落,对无电源的野外检修、固定工位长期承重支撑的适配性更强。这套剪式螺旋顶升机构采用对称双组剪臂的布局设计,上下两端分别设置承载平台与底座安装面,驱动端布置在剪臂下端的开合节点处,通过梯形丝杠的旋转带动两个铰接螺母座沿轴向相对位移,进而拉动两组交叉布置的剪臂绕中间铰接轴转动,实现上端承载平台的垂直升降动作,整个传动链路没有冗余的传动部件,力的传递路径直接,手动驱动时的力损控制在较低水平,操作人员仅需转动端部的摇柄或顶部的手轮就能完成升降操作,不需要额外配备辅助动力源。从结构设计的逻辑来看,剪臂采用等长对称布置的形式,每侧剪臂由两根平行的金属臂板通过中间铰接轴连接,臂板之间的铰接点全部采用销轴加衬套的配合形式,既保证转动过程的顺滑度,也能在长期承受交变载荷时减少铰接位置的磨损量,避免因为铰接间隙过大导致平台升降过程出现卡滞或晃动。丝杠选用梯形螺纹传动副,本身具备自锁特性,当停止转动驱动手轮时,丝杠与螺母之间的螺纹摩擦力可以锁止当前的开合角度,不需要额外加装锁止机构就能实现任意高度位置的稳定支撑,
这一特性对需要长时间保持顶升高度的作业场景尤为重要,比如设备安装时的标高微调、构件焊接时的位置固定,都不需要额外增加支撑垫块来防止回落。在安装边界与尺寸适配方面,这套机构处于最低收拢位置时整体高度较低,能放入间隙狭小的作业空间,比如设备底座与地面之间的狭窄缝隙,不需要提前将设备抬升过高就能将顶升机构放入支撑位置;当丝杠转动带动剪臂张开到最大行程时,上端平台能达到设计的最大顶升高度,满足常规小型作业的顶升行程需求。底座采用整板式的支撑结构,与地面或安装基础的接触面积较大,能将上部承载的重量均匀分散到接触面上,避免局部压强过大导致基础凹陷或机构侧翻;上端承载平台同样设置平整的接触面,与被顶升物件的底部接触时能保证受力均匀,
不会因为局部应力集中损坏被支撑物件的表面。在功能特性上,这套机构的升降过程是线性可控的,转动丝杠的圈数与平台上升的高度呈固定比例关系,操作人员可以通过控制转动圈数实现毫米级的高度微调,这对需要精确调整标高的设备安装、工装调平作业来说实用性极强,不像液压顶升结构很难精准控制微小的升降量。剪臂的受力经过对称优化,当平台承受额定载荷时,每侧剪臂承受的载荷均匀分布到各个铰接点,不会出现单侧受力过大导致臂板变形的情况,臂板的截面尺寸经过受力校核,在额定承重范围内不会出现塑性变形,能保证长期使用的结构强度。驱动端的手轮设计符合手动操作的人机工程要求,手轮的直径大小适配人手的握持发力范围,转动时不需要施加过大的操作力就能实现顶升,
即使是承重状态下也能通过梯形螺纹的力放大作用,用较小的输入力获得较大的顶升输出力。整个机构的所有铰接位置都预留了润滑注油空间,日常维护时只需要定期在铰接销轴与丝杠螺纹位置加注润滑脂,就能保证机构长期运行的顺滑度,减少磨损带来的传动阻力上升与间隙增大问题,没有复杂的密封元件、液压管路等易损部件,后期维护成本极低,适合在各类作业环境下长期使用。在实际选型适配时,可以根据需要的顶升行程、额定承重需求调整剪臂的长度、丝杠的直径与螺距,比如需要更大顶升行程时可以加长剪臂的长度,需要更大承重时可以加大臂板的截面厚度与丝杠的直径,整体结构的模块化程度较高,改型设计的难度较低,能快速适配不同场景的使用需求。
