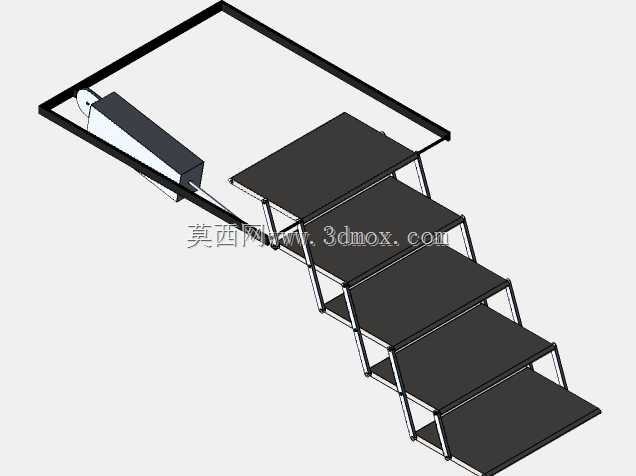

可折叠式楼梯传动结构三维设计

　　这款折叠楼梯结构主要适配阁楼、复式小户型、临时作业登高以及狭小空间的垂直通行场景，在民用家装领域可解决顶层阁楼预留洞口过小无法安装固定楼梯的痛点，在工业场景中也可作为设备检修平台的配套登高梯使用，不用时可完全收折贴合墙面或收纳进吊顶夹层，完全不占用地面通行空间，相比传统固定直梯节省80%以上的占地空间，相比普通拉伸梯具备更高的结构稳定性与踏步平整度。

　　从功能特性来看，整套结构采用平行四边形连杆联动原理，每一级踏步都通过独立的铰接连杆与两侧主支撑臂连接，在展开与收折的全过程中，踏步始终保持水平状态，不会出现倾斜打滑的问题，踏步表面预留了防滑纹理的安装位，可后期加装防滑橡胶垫提升使用安全性。结构的驱动端设置在顶部固定端，采用直线推杆作为动力输入，也可根据使用需求替换为手动拉索驱动，适配无供电的使用场景，收折到位后自带机械锁止结构，不会因为误触出现意外展开的情况，展开到位后也有对应的限位锁止块，避免承重时出现结构形变塌落。

　　设计思路上优先考虑了结构的受力合理性，两侧主支撑臂采用矩形空心型钢截面，在保证整体抗弯强度的前提下尽可能降低自重，每一级踏步的铰接点都经过受力校核，将承重时的剪切力分散到两侧连杆上，避免单个铰接点应力集中导致的结构失效。连杆的铰接位置都预留了自润滑轴承的安装位，长期反复开合使用也不会出现铰接点卡顿、磨损异响的问题，整体结构没有复杂的异形零件，所有构件都可通过常规的钣金切割、型材下料完成加工，不需要开模定制，生产制造成本可控，后期维护更换零件也十分方便。

　　安装边界方面，整套结构展开后总高度可根据实际层高调整连杆长度适配，常规适配2.2米到3.2米的垂直通行高度，展开后楼梯的水平投影长度根据层高不同在1.1米到1.7米之间，收折状态下整体厚度仅为180毫米，可完全嵌入预留的吊顶洞口或者墙面收纳槽内，顶部固定端只需要通过膨胀螺栓与结构楼板或者墙体圈梁固定即可，不需要额外做加固结构，对安装基面的承重要求不高，普通民用住宅的楼板承重即可满足安装要求。踏步的有效宽度设计为600毫米，可满足单人携带工具通行的需求，每一级踏步的高度差控制在180毫米，符合人体工程学的登高步幅要求，上下通行时不会出现步幅过大导致的劳累感。

　　在实际使用场景中，这款结构还可根据需求加装侧边防护栏，在展开状态下防护栏随楼梯同步展开，收折时随楼梯同步收纳，进一步提升登高时的安全性，针对户外使用场景也可将所有铰接件更换为不锈钢材质，主支撑臂做户外喷塑处理，提升防锈耐候能力，可作为临时施工、房车配套的外置登高梯使用。整套结构的运动轨迹经过反复模拟验证，收折展开过程中不会出现构件干涉，运动顺畅无卡顿，所有受力点的安全系数都达到3倍以上，额定承重可达150千克，可满足绝大多数场景的登高通行需求。
