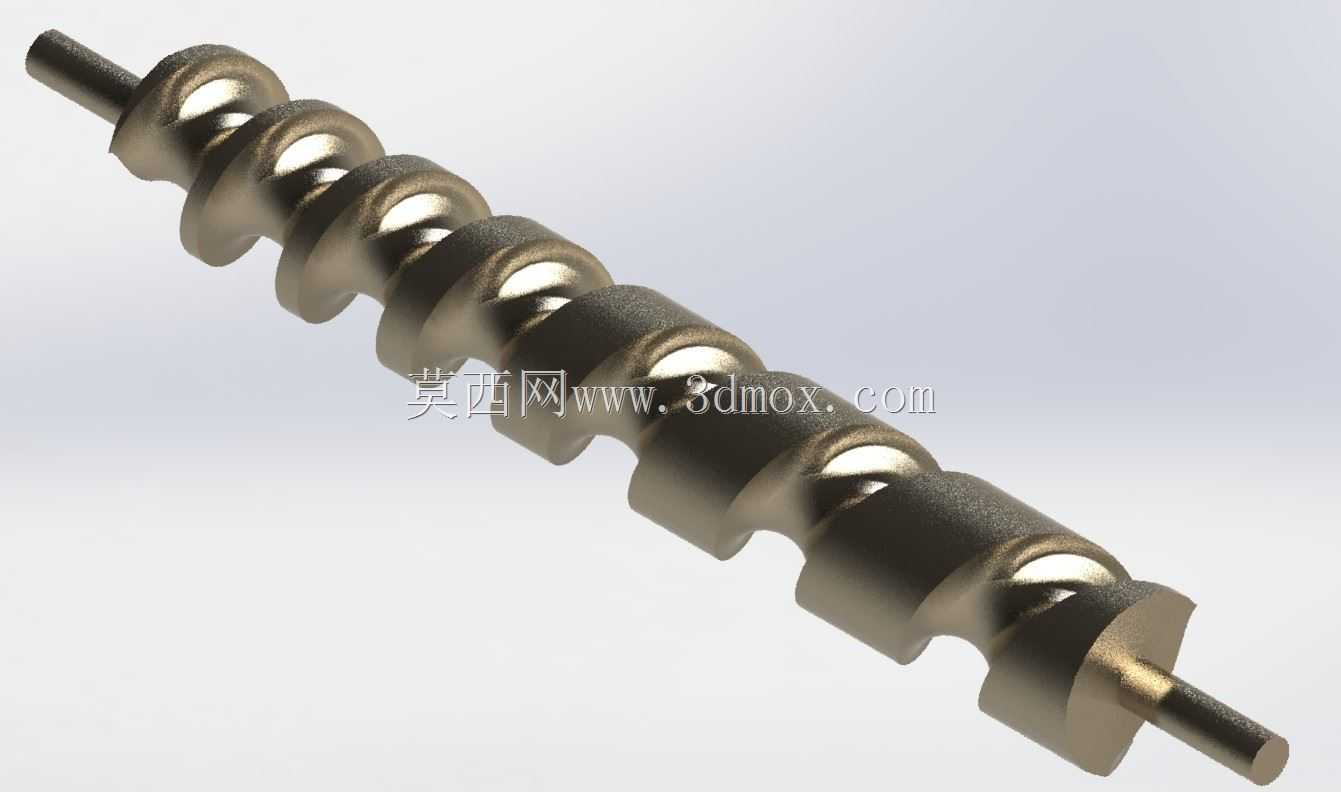

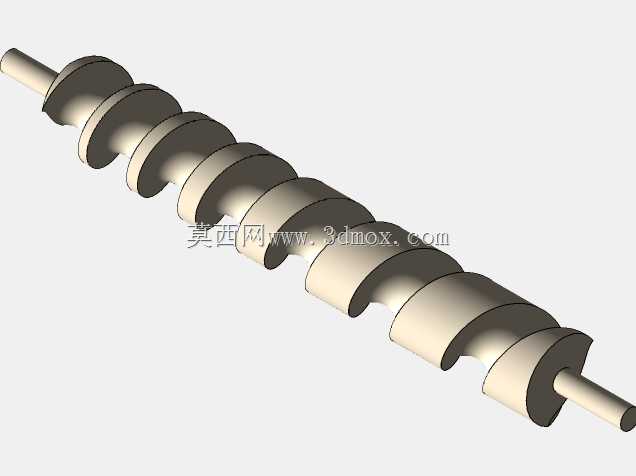

机床进给传动用变导程金属螺杆结构

　　在普通卧式车床、数控铣床以及各类专用金属切削设备的进给传动链中，这类进给螺杆是承担直线进给运动转换的核心执行构件，和常规滚珠丝杠相比，这类滑动式进给螺杆的结构更适配低速重载、对传动间隙敏感度稍低但对成本控制要求较高的加工场景，比如小型仪表车床的纵横向进给、专用磨床的砂轮进给工位，都能看到这类构件的应用。从实际安装边界来看，这类螺杆两端的光轴段是核心安装定位基准，一端通常会通过联轴器连接进给手轮或者伺服进给电机的输出端，另一端则会穿入床身的支撑轴套，配合铜质螺母实现旋转运动到直线运动的转换，设计时需要严格控制两端轴颈的同轴度，否则会出现进给卡滞、爬行的问题，直接影响加工工件的表面粗糙度和尺寸精度。从功能特性上看，

　　这类螺杆的螺旋槽采用等距截面设计，牙型通常为梯形，相比三角牙型具备更好的耐磨性能和轴向承载能力，能够承受进给过程中刀具切削带来的轴向反力，不会因为切削负载波动出现牙型变形的问题。在设计思路上，这类螺杆的螺旋升角经过反复校核，既保证手动进给时的操作手感不会过于沉重，也能避免进给机构出现自锁失效导致的溜板窜动问题，螺杆中段的螺旋段长度需要匹配设备的最大进给行程，两端预留的退刀槽结构是加工时的工艺必要结构，同时也能作为螺母行程的机械限位，避免螺母超程脱出。实际应用中，这类螺杆不需要配套复杂的滚珠循环结构，维护成本更低，只需要定期在螺旋槽表面涂抹润滑脂就能保证传动顺畅，非常适合中小型加工设备的进给系统使用。在建模过程中，

　　螺旋槽的扫掠轨迹需要严格匹配实际加工的导程参数，牙型的截面角度需要和配套螺母的牙型完全吻合，两端的轴颈尺寸、键槽或者扁位结构都需要按照实际安装的配合公差进行设计，保证装配时不需要二次修配就能直接装入设备的支撑位。很多入门级的专用加工设备，比如小型台式钻床的进给机构、木工车床的走刀机构，也会采用这类结构的螺杆，因为其结构简单可靠，对安装精度的要求没有滚珠丝杠那么苛刻，在低速进给的工况下完全能够满足使用需求。需要注意的是，这类螺杆的表面粗糙度会直接影响传动的顺畅度，建模时需要预留足够的加工余量，尤其是螺旋槽的工作表面，需要标注对应的粗糙度要求，避免加工后表面过于粗糙导致磨损加快。另外，螺杆两端的轴颈需要设计对应的挡圈槽或者锁紧螺纹，

　　用来安装轴向定位的挡圈或者锁紧螺母，防止螺杆在传动过程中出现轴向窜动，影响进给的位置精度。在一些老款的普通车床中，这类滑动进给螺杆经过长时间使用后会出现螺旋槽磨损的问题，导致进给间隙变大，这时候就需要更换全新的螺杆来恢复进给精度，因此这类构件也是机床维修中常用的替换备件。
