老式挤压式橡胶球空气喇叭结构

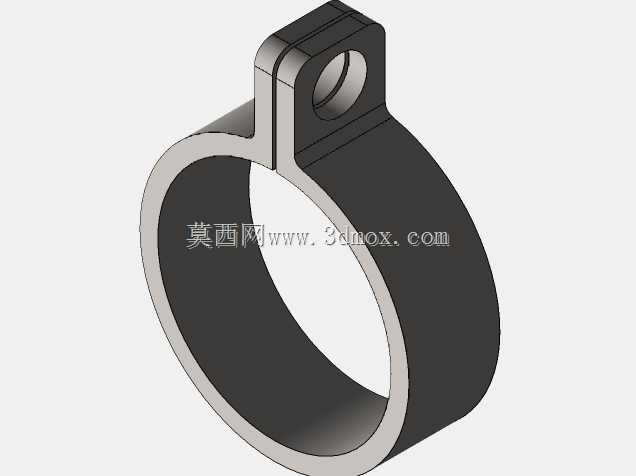

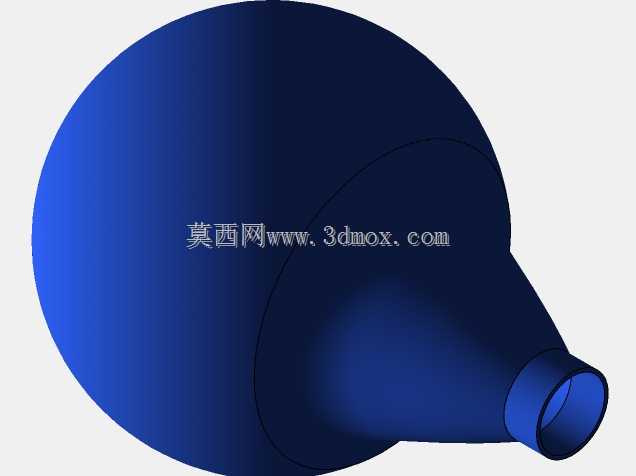

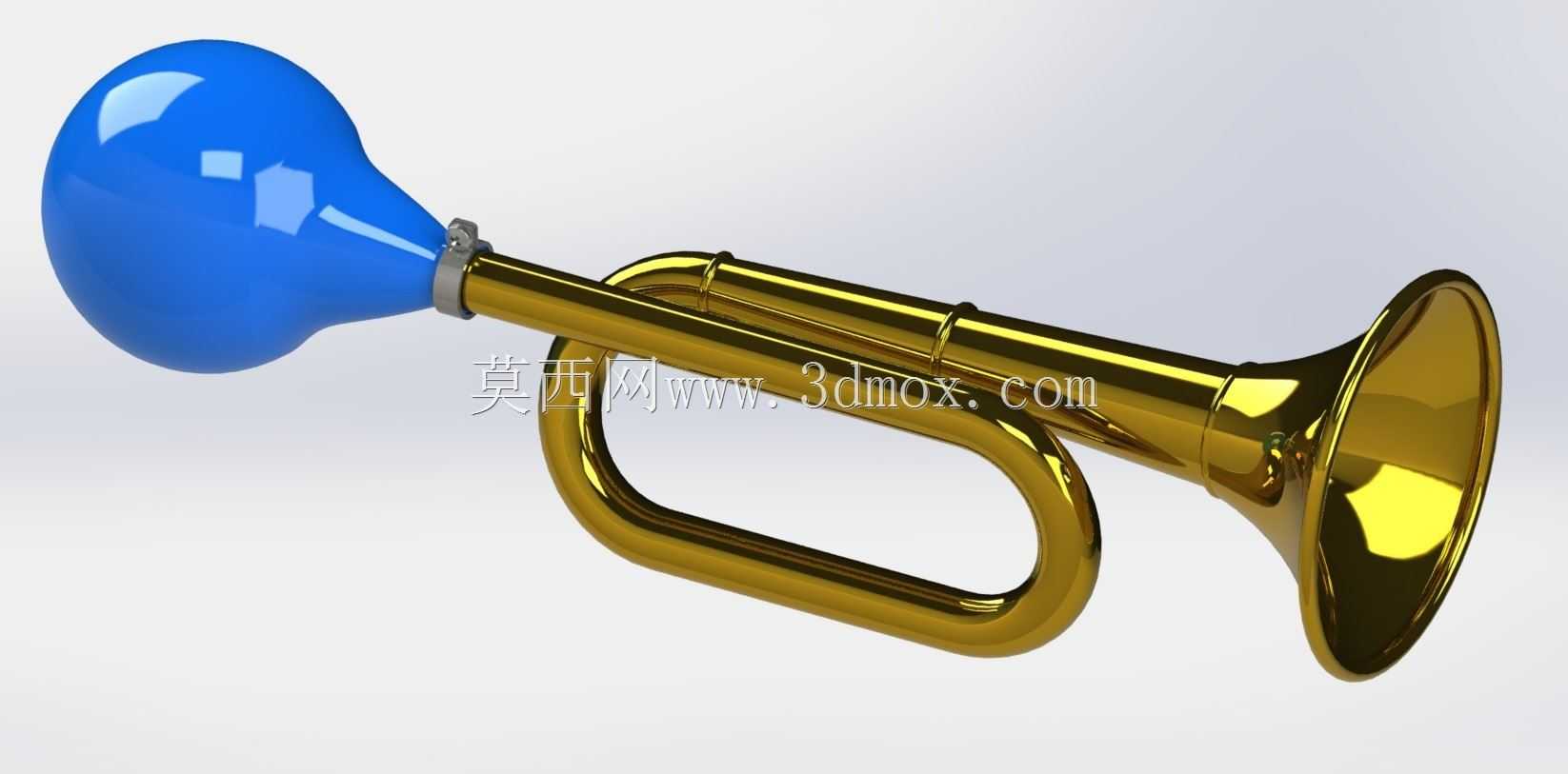

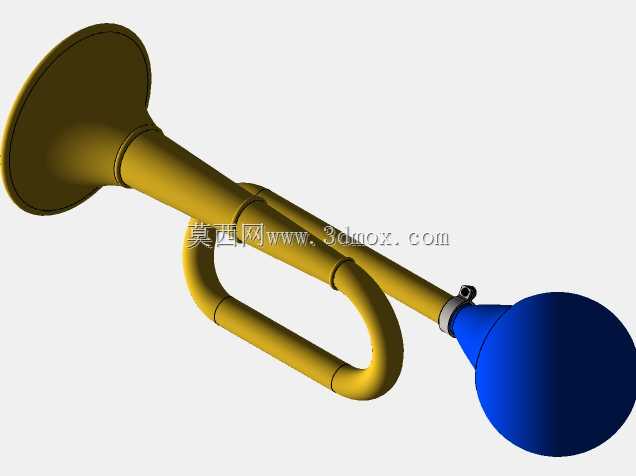

　　这类挤压式空气喇叭最早在民用警示、小型信号传递场景中应用广泛，早年常见于自行车骑行警示、小型集会信号提示、儿童玩具发声装置，部分老式船舶、厂区短途巡检的随身信号器具也会采用这类结构，无需外接电源和气源，依靠手动挤压橡胶球就能完成发声动作，在无供电的户外场景下可靠性远高于电声器件。从结构设计逻辑来看，整套装置分为三个核心功能段，尾部的蓝色橡胶挤压球是动力源，采用中空薄壁椭球结构，壁厚控制在1.2-1.8mm区间，材质选用回弹性优良的软质橡胶，单次挤压行程可排出80-120ml的压缩空气，松开后依靠橡胶自身回弹力快速复位，同时从尾部的单向进气阀补入空气，可连续完成挤压发声动作，橡胶球与金属号管的连接部位采用金属卡箍抱紧结构，

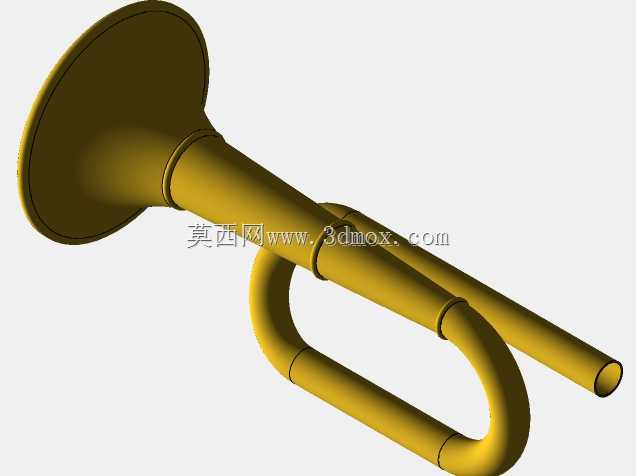

　　密封面设计有15度锥度配合，保证挤压时空气不会从连接缝隙泄漏，所有气流全部导入号管内部。中间的金属管段是气流导流与谐振基础结构，采用黄铜材质一体弯折成型，管体内壁做抛光处理降低气流阻力，弯折处的圆角半径控制在管外径的2.5倍，避免气流在弯折处形成紊流损耗气压，管段的U型弯折设计一方面是压缩整体纵向长度，让整套装置的握持尺寸控制在成年人单手握持的舒适区间，另一方面是延长气流的流通路径，让气流在管内形成初步谐振，为发声提供基础的振动频率。前端的喇叭扩口段是声压放大的核心结构，采用指数型扩音曲线设计，扩口的张角、长度与管体内径经过匹配计算，可将管内气流振动产生的声压放大15-20分贝，在无遮挡的开阔环境下，有效传递距离可达80-120米，

　　完全满足近距离警示、信号传递的使用需求。从安装与使用边界来看，整套装置没有额外的固定安装结构，属于手持便携式器具，整体长度控制在180-220mm区间，最大外径为尾部橡胶球的65-75mm，扩口端外径为55-65mm，整体重量控制在150-180g，长时间握持不会产生明显的负重感，使用时无需额外连接管线、电源，单手握住中部的U型管段，手指按压尾部橡胶球即可完成发声操作，操作门槛极低，即使是未经培训的人员也可快速上手。在结构设计的细节考量上，金属号管的表面做抛光镀金处理，一方面是提升黄铜材质的抗氧化能力，避免长期使用后表面氧化锈蚀影响外观与内壁光滑度，另一方面光滑的金属表面也能降低日常清洁维护的难度，

　　沾染污渍后仅需用软布擦拭即可恢复光洁。橡胶球的材质选用耐老化的丁腈橡胶，在-10℃到50℃的环境温度区间内均可保持稳定的回弹性，不会因为低温变硬失去挤压回弹能力，也不会因为高温出现橡胶软化粘连的问题，适配绝大多数户外日常使用的环境场景。不同于电控气喇叭需要搭配气源、电磁阀、控制电路的复杂结构，这款空气喇叭的所有功能实现全部依靠纯机械结构，没有易损的电子元器件，只要橡胶球没有出现破损漏气、金属管没有出现变形堵塞，整套装置的使用寿命可达上万次挤压循环，日常维护仅需定期检查连接部位的密封性，清理号管内积存的灰尘杂物即可，维护成本极低。在实际的结构建模过程中，需要重点关注几个配合尺寸的公差控制：橡胶球与金属管连接端的过盈量控制在0.3-0.5mm，既保证连接强度不会在挤压时脱落，又不会因为过盈量过大导致装配困难；扩口段的曲线轮廓需要严格按照指数函数方程构建，避免曲线偏差导致声压放大效率下降，出现发声沙哑、声压不足的问题；U型弯折段的管体内径圆度公差需要控制在0.1mm以内，避免弯折处出现管体瘪陷，影响气流的顺畅流通。这类纯机械结构的发声装置，在当下的应急包配置、复古道具制作、儿童玩具设计中依然有一定的应用场景，其结构简单、可靠性高、无需外部能源的特性，是很多电声器件无法替代的。
