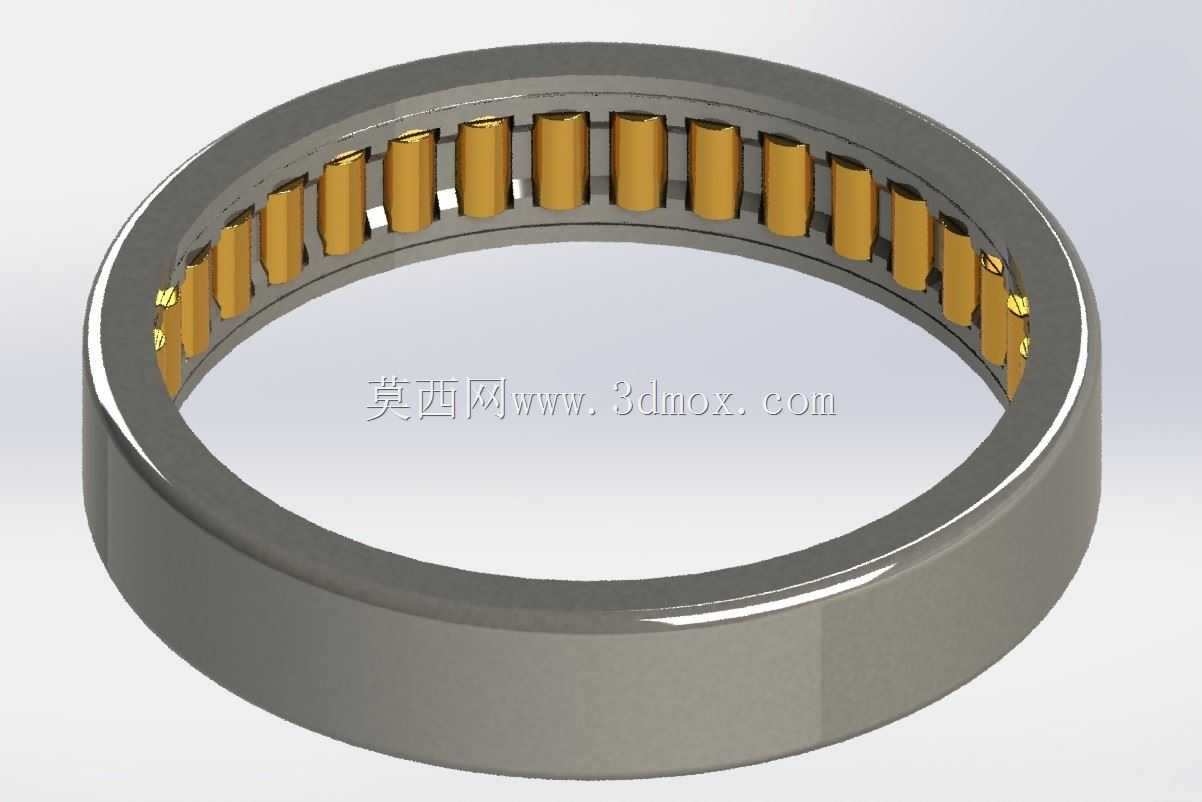

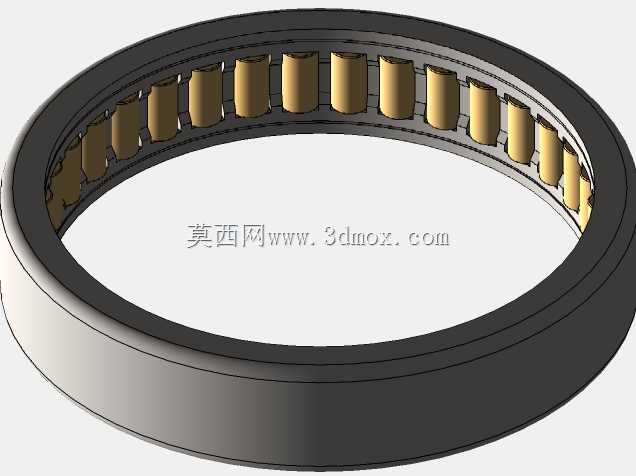

冲压外圈实体滚针精密传动构件

　　做传动结构设计的工程师大多有过这类经历：在径向安装空间被严格限制的工况下，常规深沟球轴承、圆柱滚子轴承的径向尺寸根本塞不进预留腔位，这时候实体套圈滚针结构往往是最优解。这类滚针构件的核心设计逻辑，就是用细长圆柱滚动体替代大直径滚珠或粗滚子，在保证额定动载荷满足工况要求的前提下，把轴承的整体径向厚度压缩到同内径球轴承的三分之一甚至更低，完美适配紧凑布局的传动节点。

　　从实际应用场景来看，这类滚针构件覆盖的工况跨度极大：商用车底盘的万向节十字轴连接处，因为十字轴的轴颈直径固定、万向节叉的安装腔径向尺寸受限，必须用薄壁冲压外圈的滚针结构来承受交变的径向冲击载荷，车辆行驶过程中传动轴传递的扭矩波动、路面颠簸带来的径向冲击，都要靠滚针与滚道之间的线接触来分散应力，避免局部应力集中导致的早期点蚀。在工业齿轮箱的中间轴支撑位，尤其是多级减速的定轴齿轮箱，相邻齿轮的分度圆间距已经被传动比参数锁死，中间轴的支撑位没有足够空间布置厚壁轴承，这类滚针结构可以直接套在轴颈上，外圈与箱体安装孔采用过渡配合，不需要额外的轴承座来固定，能大幅压缩齿轮箱的整体外形尺寸。

　　除了传动系统，这类构件在二冲程重型动力设备的连杆小端位置也有大量应用：二冲程发动机的连杆小端需要直接绕活塞销做往复摆动，转速高、润滑条件相对苛刻，滚针的线接触形式比滑动轴瓦的摩擦阻力更小，而且滚针之间的保持架可以精准分隔每个滚动体，避免高速运转时滚针之间发生相互摩擦、卡滞，哪怕在短时缺油的工况下，也能依靠滚针表面的残留油膜维持短时间运转，降低抱轴故障的概率。

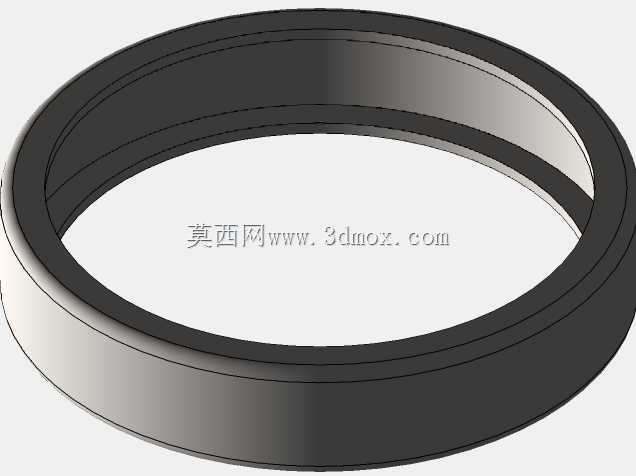

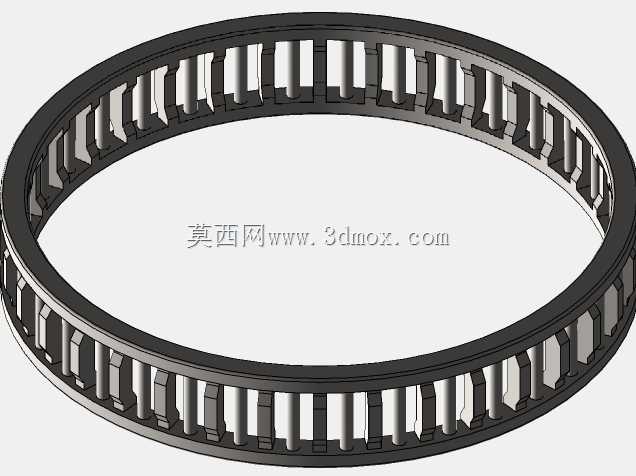

　　从设计细节来看，这类滚针构件的保持架采用兜孔式结构，每个兜孔的间隙控制在滚针直径的0.02-0.05倍，既保证滚针可以在兜孔内自由转动，又不会出现过大的窜动量导致滚针歪斜；滚针本身的轮廓采用对数修形设计，两端做微小的倒角修缘，避免滚针与滚道接触时出现边缘应力集中——很多早期失效的滚针轴承，问题都出在滚针端部的应力集中，长期交变载荷下端部先出现疲劳剥落，慢慢扩展到整个滚动面，最终导致轴承卡滞。外圈的滚道表面粗糙度控制在Ra0.4以下，滚道的圆柱度公差不超过0.003mm，保证所有滚针都能均匀接触滚道，不会出现个别滚针载荷过大的情况。

　　在安装边界上，这类滚针构件对配合轴颈的硬度有明确要求，轴颈表面淬火硬度需要达到HRC58-62，硬化层深度不小于0.8mm，否则长期受载后轴颈表面会出现压痕，导致运转间隙变大、振动噪声升高。如果是无内圈的结构设计，轴颈表面直接作为内滚道使用，其表面粗糙度需要控制在Ra0.2以下，圆柱度公差与外圈滚道保持同一精度等级，否则会直接影响轴承的运转精度和使用寿命。安装时不能直接敲击外圈端面，需要用专用套筒压装，避免外圈变形导致滚道圆度超差，压装过程中要保持套筒与轴承端面完全平行，防止出现倾斜导致安装后卡滞。

　　在选型匹配时，需要重点核算工况的额定动载荷与额定静载荷比值：对于有冲击载荷的工况，比如冲床的曲轴支撑、工程机械的铰接点，静载荷安全系数要取到3以上，避免瞬时冲击载荷导致滚针与滚道出现塑性变形；对于高速连续运转的工况，比如电机输出端的辅助支撑，需要核算极限转速与工作转速的比值，保证润滑脂可以在滚针与滚道之间形成连续油膜，避免高速下的过热胶合。这类滚针结构的径向游隙分组比普通球轴承更细，不同工况对应不同的游隙组：过盈配合安装、工作温度较高的工况选大游隙组，精密传动、要求低振动的工况选小游隙组，游隙的匹配直接影响最终的运转精度和温升表现。
