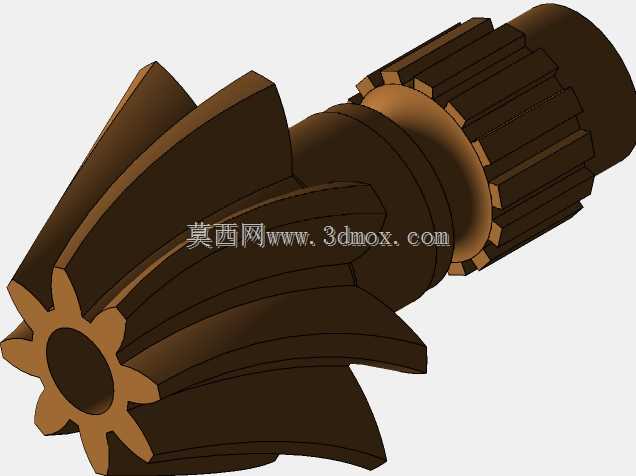

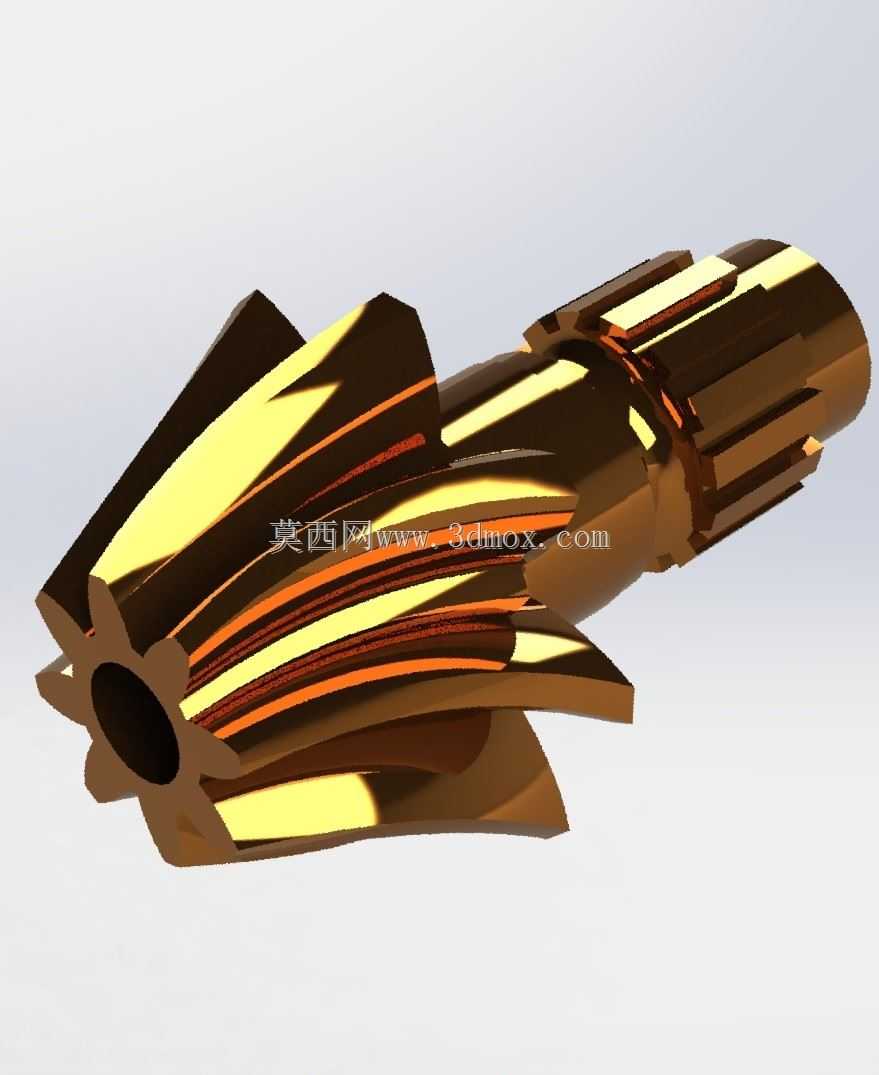

带花键连接端的螺旋锥齿轮传动件

　　在差速器、分动箱、机床主轴进给单元这类需要相交轴动力传递的场景里，螺旋锥齿轮是核心的传动承载部件，和直齿锥齿轮相比，它的齿线呈螺旋状排布，啮合过程中轮齿是逐步进入接触再逐步脱离的，不会出现直齿锥齿轮那种整齿突然啮合撞击的问题，传动平稳性更强，承载能力也能提升30%以上，适合中高速、重载的传动工况。这个齿轮的一端集成了渐开线花键连接结构，不需要额外做键槽加工，装配时直接和配套的花键孔配合，既能传递更大的扭矩，也能保证同轴度精度，避免键连接带来的应力集中问题，在频繁正反转的传动场景里，花键连接的抗冲击性能也比普通平键连接更可靠。从设计逻辑来看，这类螺旋锥齿轮的齿形参数需要和配对齿轮做配对计算，螺旋角的取值通常在35度左右，

　　配对的大小齿轮螺旋角数值相等、旋向相反，保证啮合时齿面接触线长度足够，同时把轴向力控制在轴承可承受的范围内，避免轴向载荷过大导致轴承过早失效。齿轮的锥角参数是根据传动比和轴交角计算得出的，常规的正交传动场景轴交角为90度，齿顶间隙、齿侧间隙都需要按照通用齿轮设计标准留足余量，补偿加工误差和热胀冷缩带来的尺寸变化，防止运行时出现卡齿、齿面胶合的问题。从安装边界来看，齿轮的轴段长度、花键的有效配合长度、锥齿轮的大端直径都是安装时需要重点核对的尺寸，装配时要保证锥齿轮的节锥顶点和配对齿轮的节锥顶点重合，否则会出现齿面接触偏载，要么是齿顶接触要么是齿根接触，运行时噪音会明显增大，齿面磨损速度也会加快。齿轮的内孔是空心结构，

　　一方面可以减轻整体重量，降低转动惯量，在频繁启停的传动场景里能减少动力损耗，另一方面空心轴孔也可以穿装润滑油路，给啮合齿面和配合花键提供持续润滑，延长零件的使用寿命。齿面的加工通常采用铣齿后磨齿的工艺，保证齿形精度和表面粗糙度，降低啮合时的摩擦损耗，花键部分的精度等级一般选6级或7级，既能保证配合的顺畅性，也不会因为精度要求过高推高加工成本。在实际选型应用时，需要核对齿轮的额定扭矩、最高转速是否匹配工况需求，同时要配套选择能承受对应径向和轴向载荷的轴承，安装时调整好齿轮副的啮合间隙，间隙过大会导致传动回程误差大，间隙过小则容易出现润滑不足、齿面过热的问题。这类螺旋锥齿轮广泛应用在汽车驱动桥、工程机械传动箱、农业机械的动力传递单元、

　　机床的分度传动机构中，相比其他相交轴传动结构，它的结构更紧凑，能在很小的安装空间里实现大传动比的动力传递，传动效率也能保持在95%以上，是相交轴传动场景里应用最广泛的零件之一。设计建模时需要注意轮齿的渐开线齿形和螺旋线的参数准确性，花键的齿距、齿厚公差要符合对应标准，轴段的台阶处要做圆角过渡，避免应力集中导致轴段断裂，齿轮的端面和轴颈部分要预留加工基准面，方便后续加工和装配时的精度检测。
