摩托车发动机传动链轮结构设计

　　这款链轮属于摩托车动力传动系统的核心啮合部件，主要适配小排量单缸风冷发动机的正时传动与动力输出端，在整车动力传递路径中承担曲轴与凸轮轴、输出轴与后轮从动链轮之间的扭矩传递作用，是保障发动机配气相位精准、动力输出平顺的关键结构件。从实际应用场景来看，这类链轮普遍搭载于通勤类跨骑摩托车的动力单元中，日常工况需要承受发动机转速波动带来的周期性冲击载荷，同时要适配多尘、温差变化大的骑行环境，因此结构设计上需要兼顾啮合精度、耐磨性能与安装适配性。

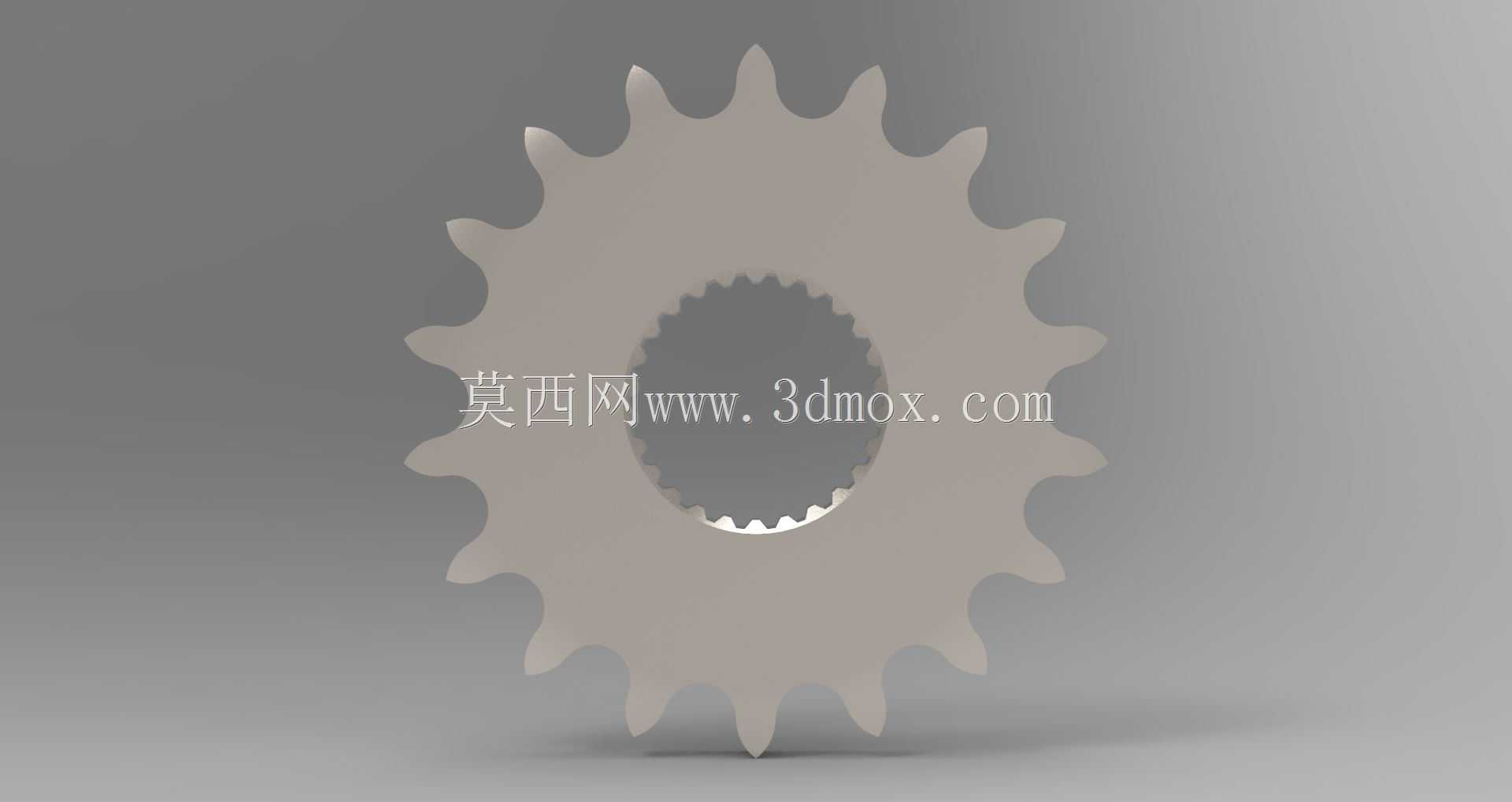

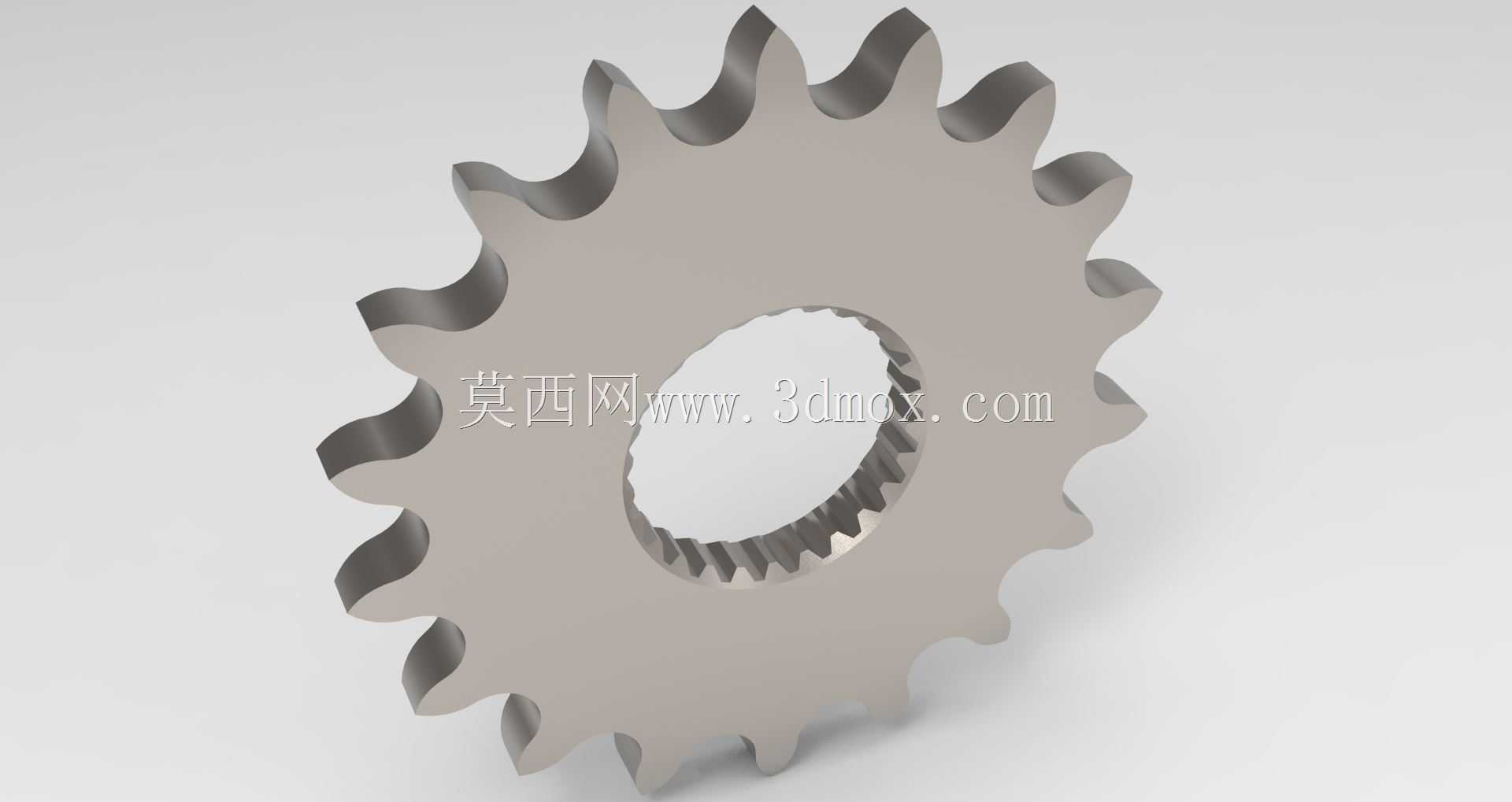

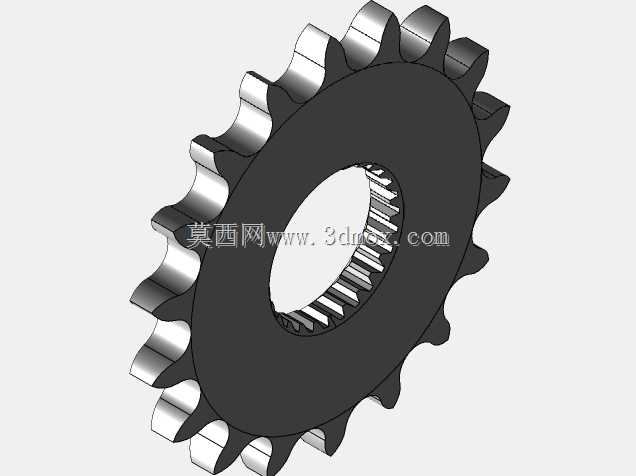

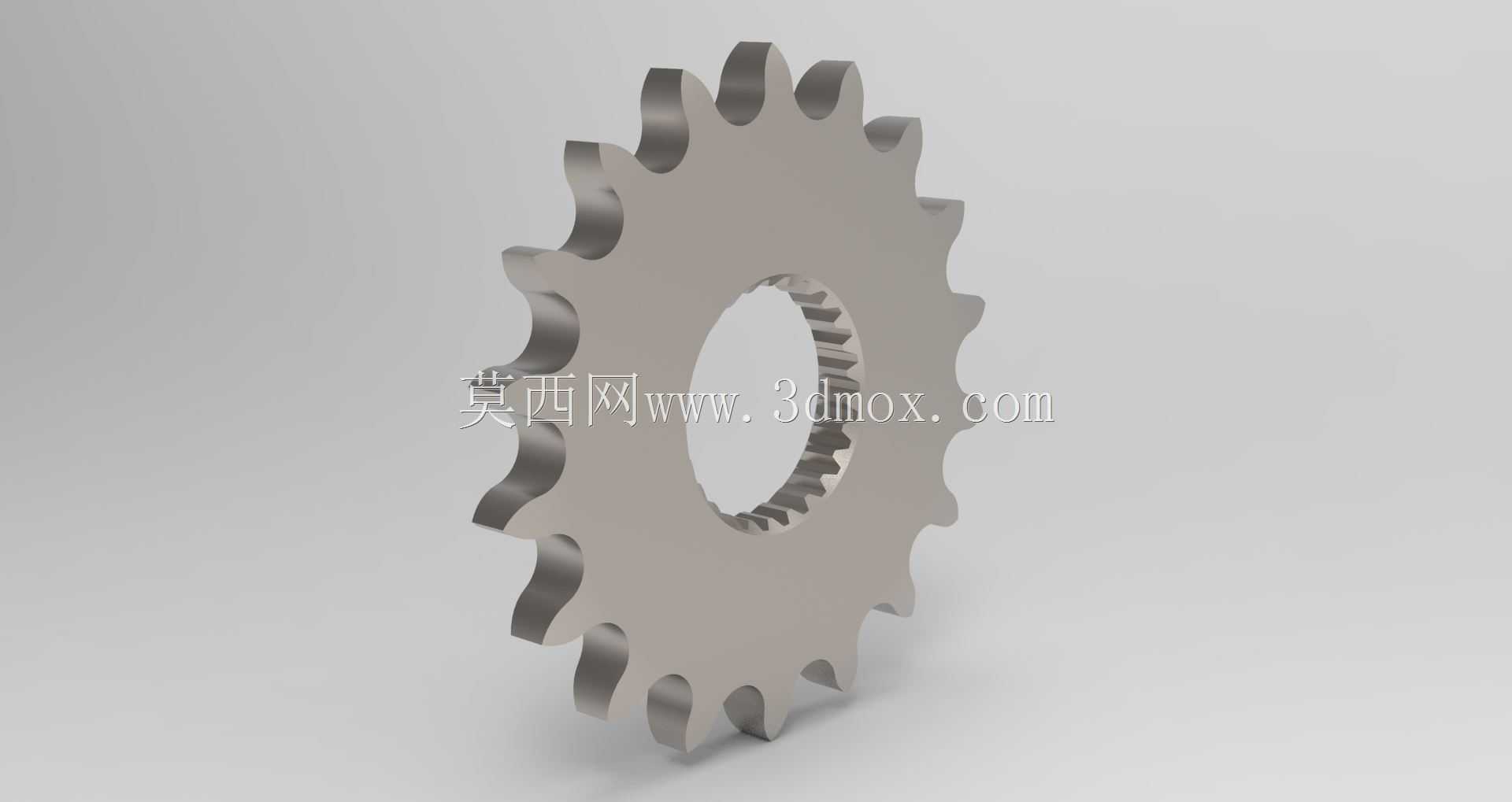

　　从功能特性层面分析，该链轮采用外齿啮合传动、内花键定位的复合结构，外轮廓为渐开线齿形，齿顶做了圆弧过渡处理，能够在链条啮合过程中减少齿面与链节滚子的冲击应力，降低传动过程中的噪音与磨损速率；内孔采用渐开线花键结构，与轴类零件配合时可实现周向固定，传递更大扭矩的同时避免键连接带来的应力集中问题，花键齿的定心精度更高，能够保障链轮高速转动时的同轴度，减少径向跳动带来的传动抖动。链轮的齿厚经过参数匹配，适配对应规格的摩托车传动链条，齿侧间隙控制在合理范围内，既不会因间隙过大产生传动冲击，也不会因间隙过小出现卡滞、磨损加剧的问题。

　　在设计思路上，这款链轮首先围绕安装边界做了尺寸约束，整体外径根据传动比要求确定，内花键的参数完全匹配发动机对应轴的花键规格，安装时无需额外加工即可直接压装到位，链轮的轴向厚度与轴上的安装槽宽度适配，配合卡簧即可实现轴向定位，防止运转过程中出现轴向窜动。齿形设计过程中充分考虑了链条的磨损补偿量，齿廓曲线经过优化，即使在链条出现一定伸长量的情况下，依然能够保持稳定的啮合状态，减少跳齿、脱链的风险。链轮的盘面做了均匀的减重设计，在保证结构强度的前提下降低了转动惯量，减少发动机动力输出过程中的惯量损耗，提升油门响应的灵敏度。

　　从安装边界来看，该链轮的轴向安装空间紧凑，安装后与周边的箱体、密封件、张紧机构保持足够的安全间隙，运转过程中不会与相邻部件发生干涉；内花键的导入端做了倒角处理，方便装配过程中快速对准轴上的花键齿，降低装配难度。齿面的加工精度满足传动件的公差要求，齿圈的径向跳动量控制在允许范围内，能够保障链条传动过程中的张紧力稳定，减少张紧机构的调节频次。在实际装车应用中，这类链轮需要配合链条张紧器共同工作，张紧器的行程范围完全覆盖链轮与链条的磨损伸长量，保障全生命周期内的传动可靠性。

　　从结构强度角度考量，链轮的齿根部位做了圆角过渡处理，避免应力集中导致的齿根断裂问题，盘面的厚度分布经过受力优化，扭矩传递路径上的材料厚度更大，非受力区域做了减薄处理，在控制整体重量的同时保证了足够的抗扭强度。材料选型上适配常规的粉末冶金或者合金钢锻造工艺，齿面可根据耐磨需求做表面硬化处理，提升长时间运转下的使用寿命。在三维建模过程中，这类零件需要重点保证渐开线齿形的参数准确性，内花键的齿距、齿形角等参数需要与配合轴完全一致，装配验证时需要检查链轮转动过程中的齿面啮合轨迹，确保链条滚子与齿面的接触位置处于设计范围内，避免偏磨问题。对于结构设计从业者而言，这类链轮的建模需要兼顾参数化设计要求，当传动比调整时可通过修改齿数、齿顶圆直径等参数快速生成新的模型，同时要保留安装定位尺寸的关联性，确保修改参数后安装边界依然满足发动机的整体装配要求。
