鼓式制动系统总成结构三维设计

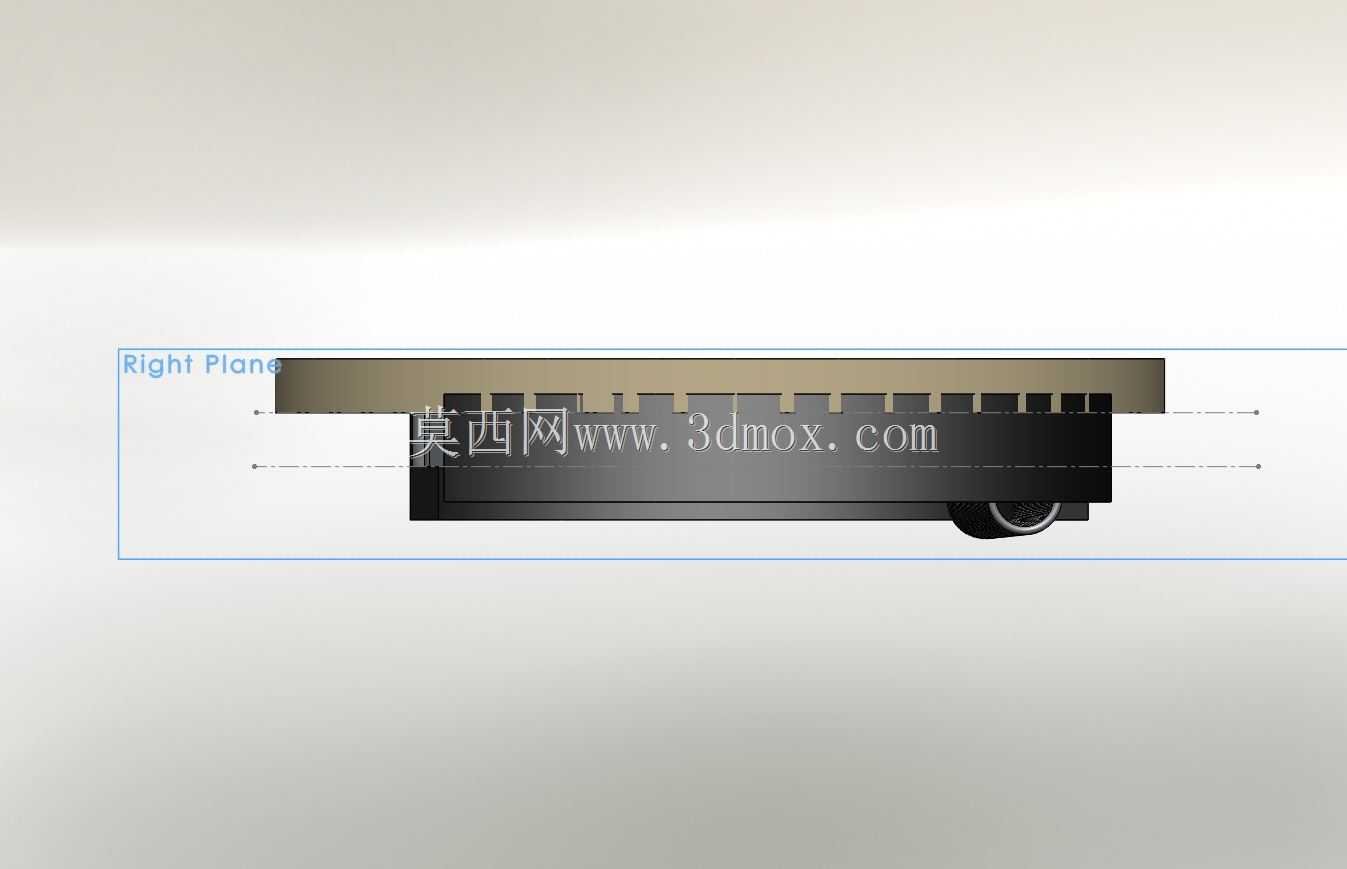

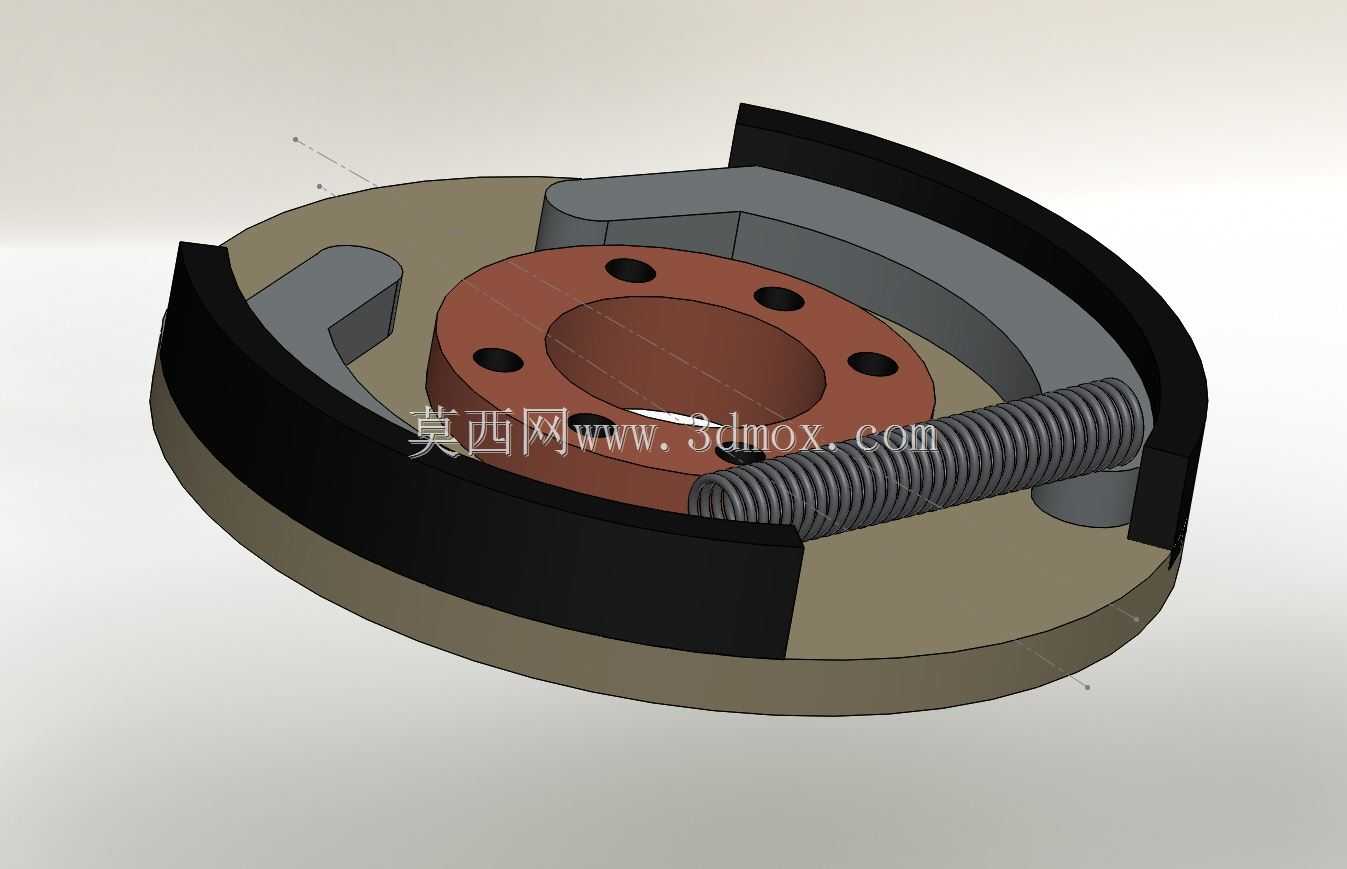

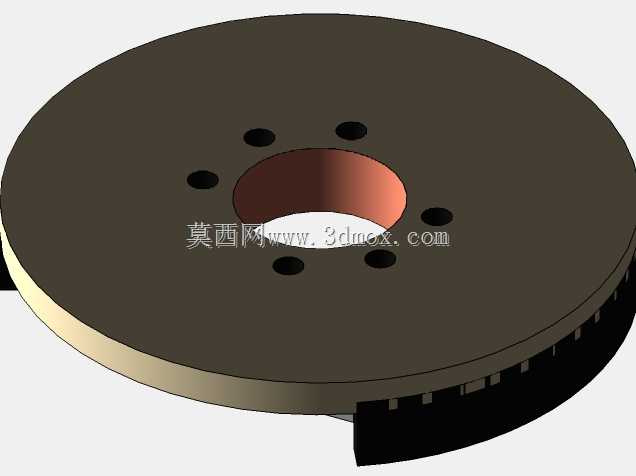

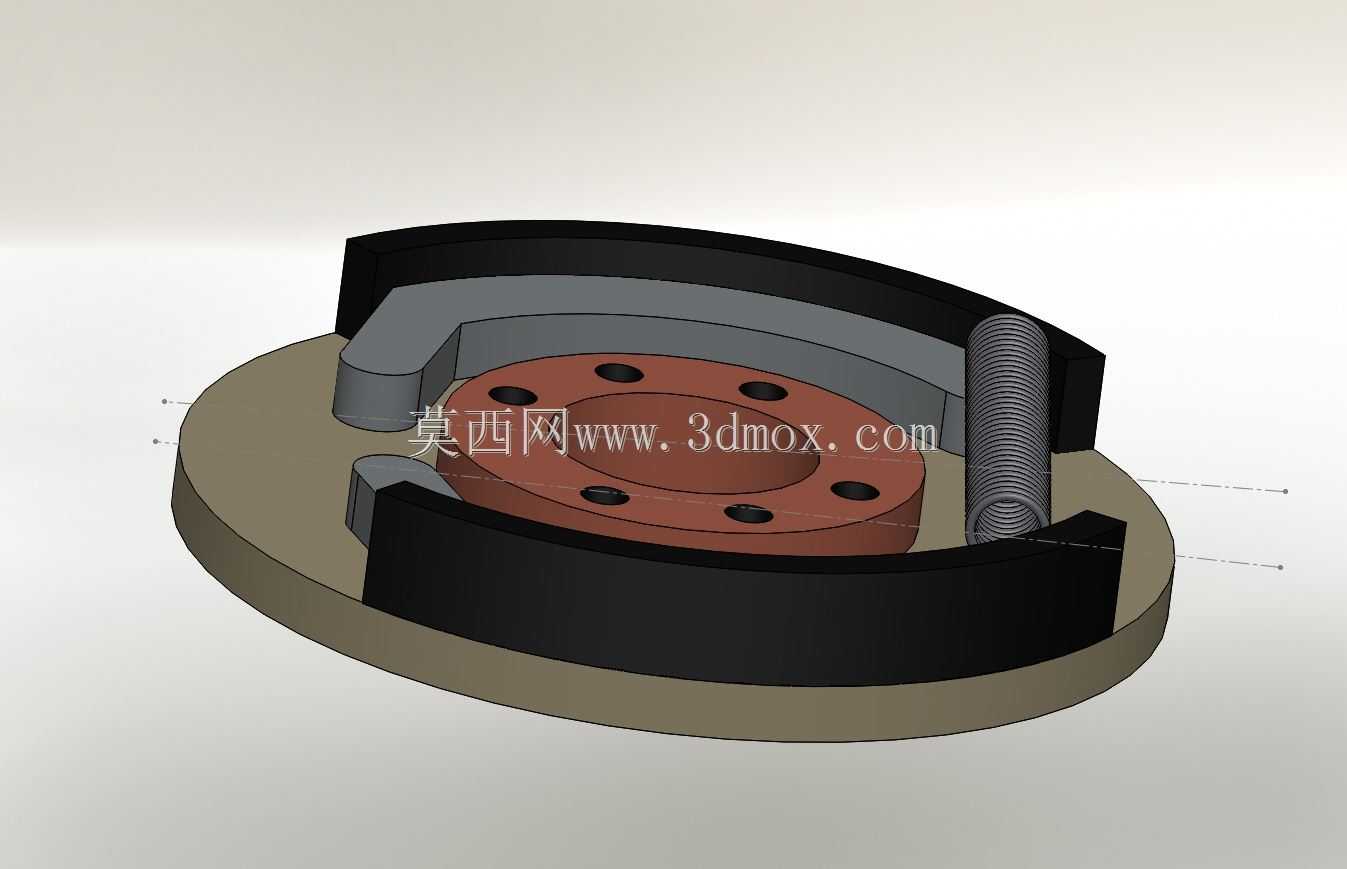

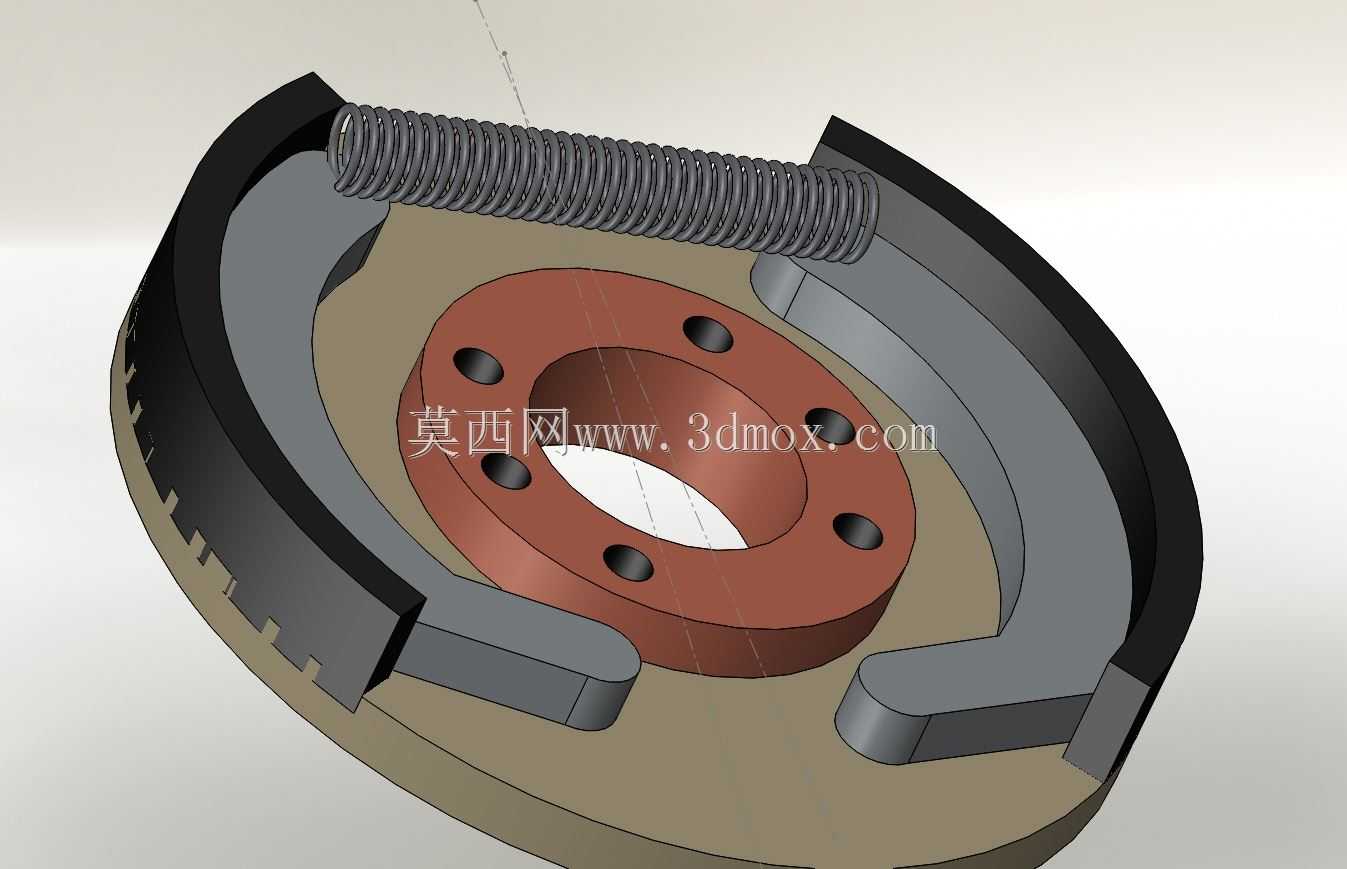

　　鼓式制动总成多配套于商用车辆、低速工程行走机械的轮端制动回路，依靠制动蹄外张挤压制动鼓内壁产生摩擦阻力，实现轮轴转速的可控降低与驻车锁止，相较盘式制动具备更大制动力矩输出、防尘防泥水侵入的结构优势，适配重载、非铺装路面的作业场景。整套总成以中心轮毂法兰为安装基准，法兰盘面均布6个螺栓过孔，可直接对接轮端半轴的安装端面，中心通孔预留半轴穿过的装配间隙，安装面的平面度公差控制在0.05mm以内，避免装配后出现制动偏摆问题。两个对称布置的制动蹄通过下端的支撑销铰接在底板上，蹄片外侧铆接摩擦衬片，衬片曲率与制动鼓内壁完全贴合，保证制动时摩擦面接触面积不低于总面积的90%，避免局部应力集中导致衬片异常磨损。制动蹄上端之间布置回位弹簧，

　　非制动状态下弹簧拉力将两个制动蹄向内收拢，保证衬片与制动鼓之间预留0.2-0.5mm的均匀间隙，避免行车过程中出现拖滞、摩擦发热的问题。设计过程中优先保证制动蹄的结构刚度，蹄身采用弧形变截面结构，在制动推力作用下的最大形变量控制在0.1mm以内，避免大制动力矩下蹄身变形导致衬片贴合不良。回位弹簧的刚度参数经过匹配计算，既保证制动解除后蹄片能快速回位，又不会导致制动踏板行程过大、操作力超标。整个装配体的所有部件均按照实际加工公差建模，铰接位置预留合理的转动间隙，装配约束完全还原实际装配逻辑，可直接用于制动性能的运动仿真验证，也可作为同类轮端制动结构设计的参考原型，帮助设计人员快速梳理鼓式制动的部件组成、装配关系与受力传递路径，缩短同类产品的开发周期。建模过程中对制动衬片的磨损极限位置做了结构预留，可直接用于衬片磨损报警结构的拓展设计，适配不同车型的定制化需求。
