格兰富MTR立式浸入式多级离心泵结构

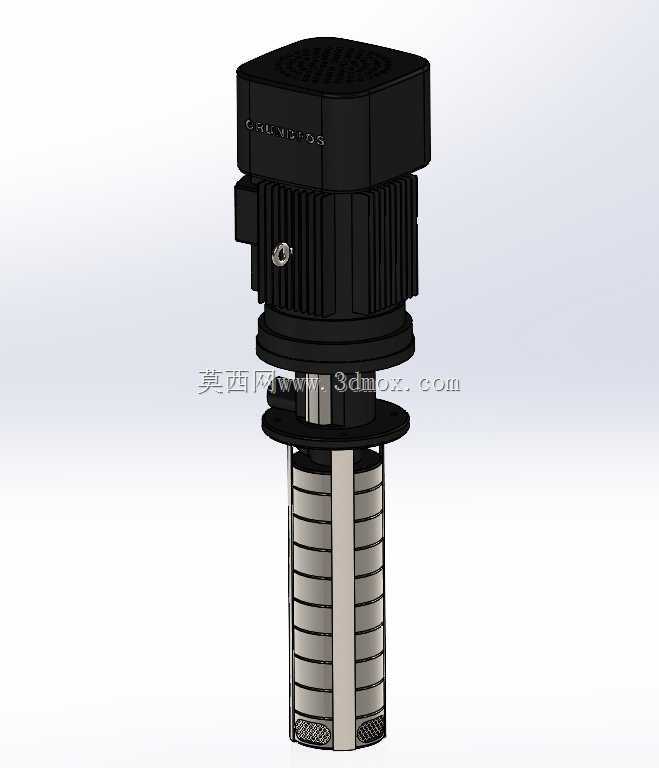

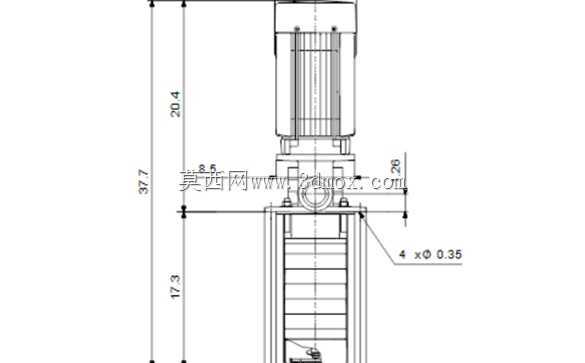

　　该模型还原的是立式液下安装的多级离心泵结构，泵体细长段用于浸入水箱或液槽，上部电机与接线腔位于液面以上，常见于加工中心冷却、机床切削液输送、清洗喷淋、冷凝水循环以及小型工业增压场景。其核心作用是把储液槽中的液体加压后送至刀具、喷嘴或换热回路，在提供稳定压力的同时保持较小占地，适合安装空间受限、液位低于设备接口的场合。上部为驱动电机及风罩，外形接近方形，侧面预留接线方向，顶部和周侧散热筋用于控制连续运行温升。电机与泵段之间设置安装板，板件承担整机支承并界定插入深度；现场布置时需要核对板件外径、螺孔分布以及距槽底的最小间隙，避免吸入口贴近沉积物或与槽壁干涉。泵体下部为多级叶轮叠装结构，外筒与拉杆形成刚性腔体，

　　各级导叶逐级将流体导入下一级，从而在较小直径下获得较高扬程。模型中可见分段式筒体、中心拉紧结构以及进出口连接关系，这些细节直接决定装配顺序：先完成转子与各级导叶的同轴叠装，再通过拉杆锁紧外筒，最后与电机轴对中连接。对中偏差会放大振动和机械密封磨损，因此轴伸配合、联轴器或直联面的加工公差是建模与选型时的重点。吸入口位于液下段底端，运行时应保证足够淹没深度，防止漩涡带入空气；出口位于上部安装板附近，便于管路沿槽顶布置。选型时不能只看流量和扬程，还要结合介质黏度、杂质含量、温度以及启停频率判断叶轮材质、密封形式和电机功率。若用于切削液系统，还需考虑切屑沉积造成的吸入口堵塞，通常在槽内预留缓冲区或过滤网，并保证泵脚与槽底之间有沉淀空间。

　　外形方面，整机呈高而窄的立柱形态，运输和检修时要关注竖直吊装空间；维护时可将整泵从盖板上提出，不必排放全部液体，这也是浸入式泵相比卧式管道泵在机台配套中的优势。建模过程中，散热筋、筒体分段、安装板边界和出口方位都应保留，因为这些结构会影响周边管路、电气接线和维护操作。多级泵的性能曲线较陡，压力随级数增加而提升，但实际流量仍受出口管径、管路阻力和液位高度制约；在设备布局阶段，应把泵的插入长度、电机外轮廓、接线盒旋转角度和出口中心线统一纳入干涉检查，尤其要预留手部操作空间和电机散热距离。整体来看，该结构把驱动、支承、过流和浸入安装整合在同一轴线上，适合需要从液槽中持续取液并加压输送的工业配套场景。
