反无人机近程防御火炮安装基座结构

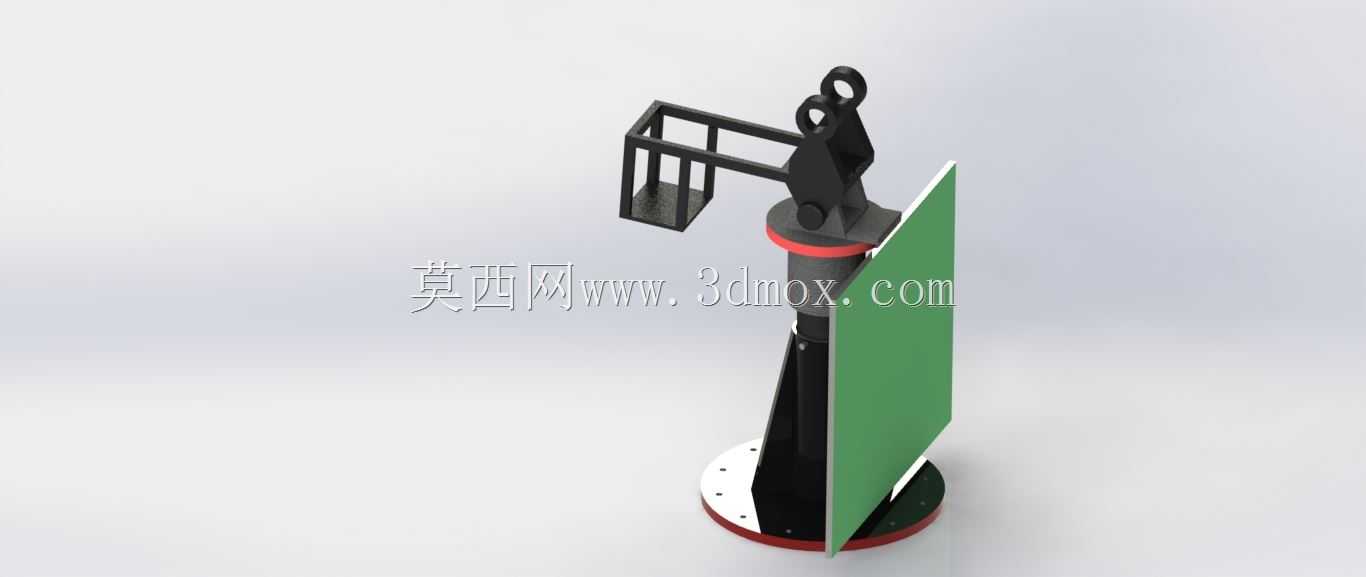

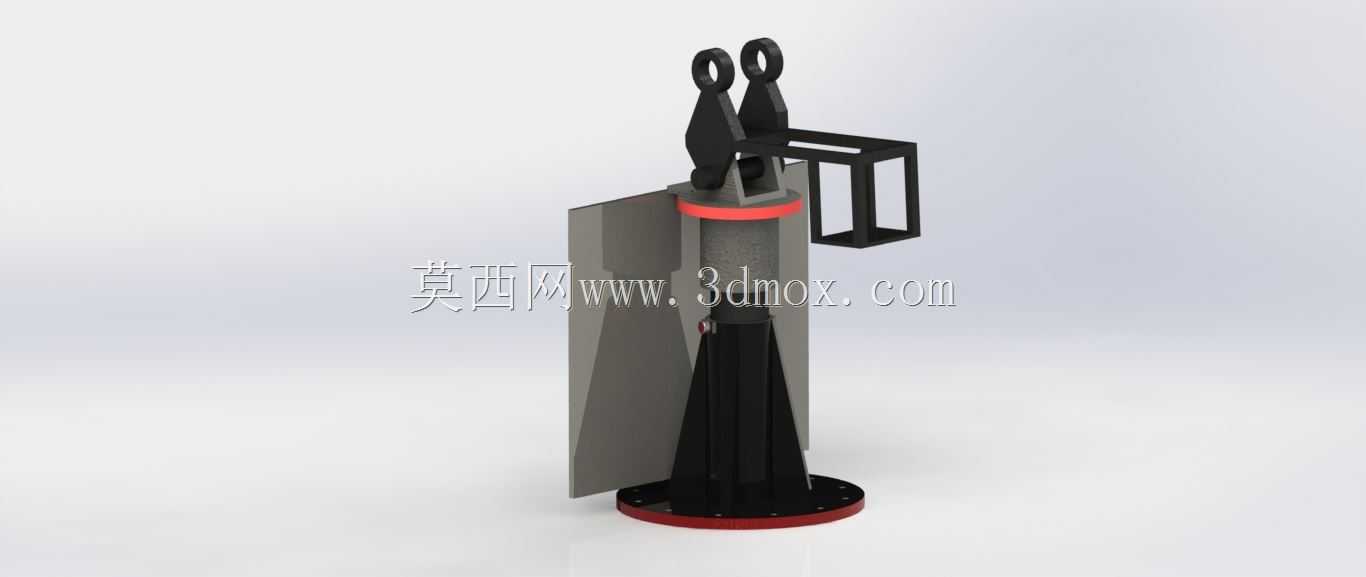

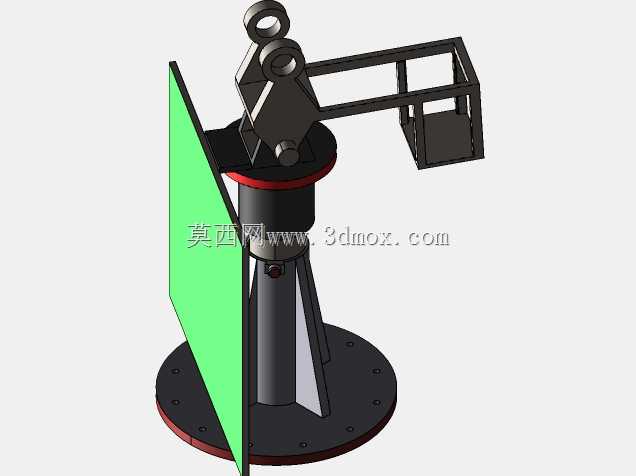

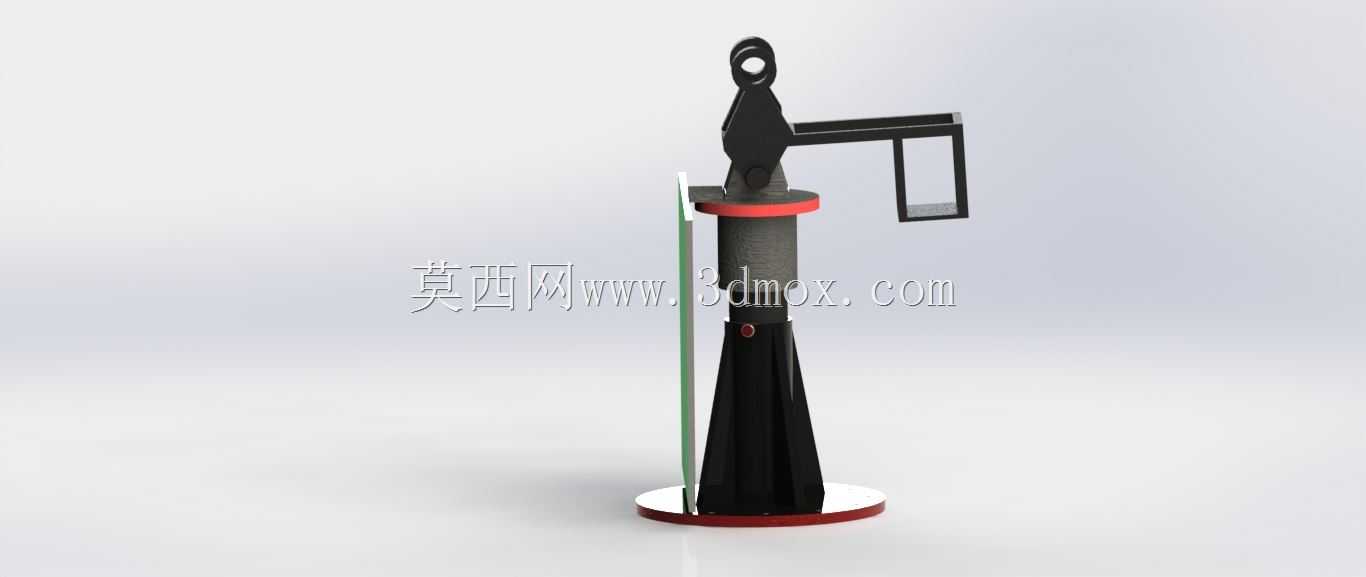

　　该结构为近程低空防御类武器站的承载安装组件，主要适配低空慢速小目标拦截场景，可部署在营区周界、重要安防点位、大型活动现场周边的固定阵位，也可根据载具适配需求改装后搭载于机动平台，承担近距离反无人机、反低空慢速飞行器的火力承载功能。整套安装结构采用立式回转布局，底部为圆形法兰安装盘，盘体预留均布的螺栓安装孔，可直接与预埋地脚螺栓或者载具顶部的安装基板配合固定，安装盘与上部承载筒体之间设置加强筋结构，抵消火炮射击时产生的后坐倾覆力矩，避免连续射击过程中基座出现位移或者结构形变。上部承载段设置双吊耳式俯仰铰接支座，可直接与火炮身管的俯仰架体铰接，配合俯仰驱动组件实现-10°到85°的俯仰角度调节，覆盖低空全高度来袭目标的射界需求，

　　铰接支座旁侧预留观瞄设备的安装支架位，可直接集成光电跟踪、雷达导引模块的安装接口，无需额外改制支架即可完成探测模块的搭载。筒体中段设置防护盾板安装位，盾板采用倾斜布置，既可以为后部的驱动、控制组件提供破片防护，也能降低正面迎风面积，减少户外部署时的风阻载荷，盾板与筒体之间采用快拆螺栓连接，日常维护时可快速拆卸盾板，对内部的回转驱动线路、俯仰传动部件进行检修。整套结构的设计优先考虑射击稳定性，所有承力部件的壁厚均按照连续100发点射的后坐载荷进行校核，铰接部位采用自润滑轴承衬套，减少长期俯仰动作带来的磨损，降低户外部署的维护频次。安装边界方面，底部法兰盘直径适配常规预埋基础的尺寸，整体高度控制在阵位伪装遮蔽物的高度范围内，部署时不会过多突出遮蔽物轮廓，降低阵地暴露风险，侧向伸出的设备安装架预留标准的电气走线槽，所有线缆均从筒体内部中空通道走线，避免线缆外露被破片或者外力损坏，同时也能减少户外环境下线缆老化的速度。
