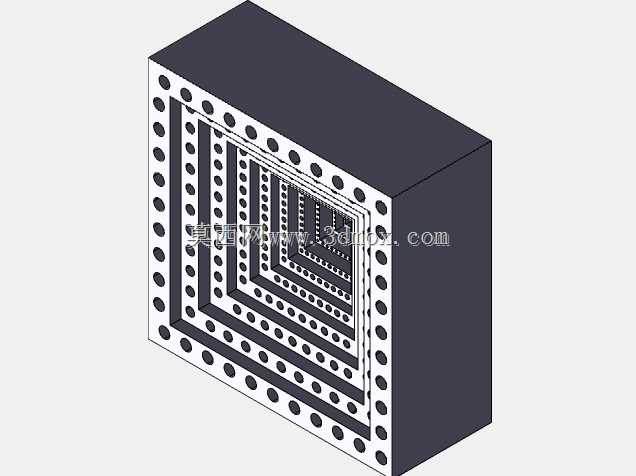

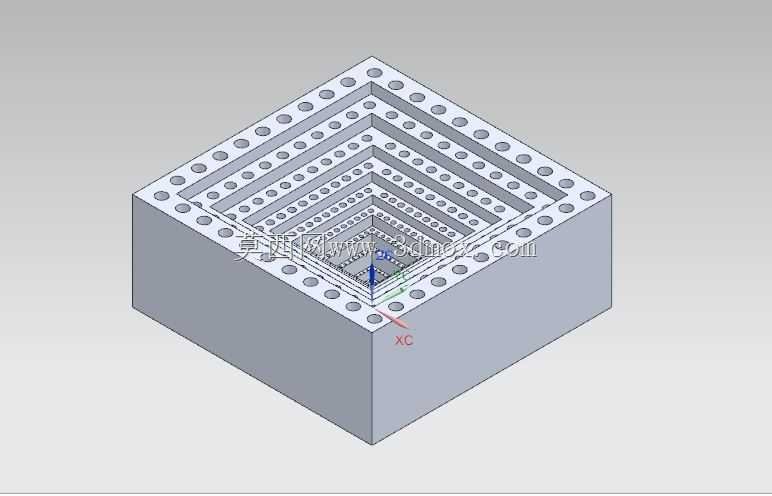

该结构件主要面向钻削加工路径生成、CAM软件特征识别能力验证场景,可直接导入数控编程软件测试孔特征自动识别的准确率,验证不同深度、不同排布孔位的刀路生成逻辑是否存在过切、漏加工问题,也可作为机加工实训的教学样件,帮助操作人员理解阵列孔系的加工工序排布逻辑。从结构设计来看,整体采用方形块体作为基体,采用逐层向内收进的嵌套式方形环带排布,每一层环带上均均匀布置等直径的通孔,孔位沿环带周向等距分布,相邻层环带的孔位保持对齐的排布逻辑,最内层收束为小型方形区域,同样布置对应规格的孔位,这种设计可以一次性覆盖从外到内不同加工行程下的孔加工测试需求,无需额外更换测试件就能验证全行程范围内的钻削定位精度。在实际加工适配性上,
该结构同时覆盖铣削与铸造两类工艺的验证需求:采用铣削工艺加工时,可先通过虎钳装夹方形基体的侧边,完成粗铣上下平面与四周立面的工序,保证基体的基准面平面度满足装夹要求,之后按照从外层到内层、从大孔到小孔的顺序依次完成钻削工序,过程中可测试不同长度刀具在深腔区域加工时的排屑效果、刀具刚性表现,验证刀路在跨层孔位加工时的抬刀、移刀逻辑是否合理;采用砂型铸造工艺试制时,可通过3D打印直接制作成型模,也可通过木模加工制作模样,造型过程中可验证小尺寸孔位的铸造成型极限——当孔位特征尺寸小于0.5毫米时,砂型的强度难以保证成型精度,容易出现砂眼、缺料问题,这类小孔特征更适合后续机加工补做,无需在铸造阶段直接成型,
该结构刚好可以用来测试不同尺寸孔位的铸造成型良品率,帮助工艺人员划定铸造成型与机加工的特征尺寸分界。在安装边界上,该结构的方形基体四周立面为垂直平面,可直接适配平口钳的装夹范围,无需额外设计装夹工艺凸台,上下平面为平行基准面,可直接放置在机床工作台上通过压板固定,所有孔位的轴线均垂直于上下基准平面,不存在斜孔、异形孔结构,可大幅降低装夹找正的难度,适合作为标准测试件用于不同型号加工中心的钻削精度校验。日常工艺调试过程中,也可使用该结构件验证CAM软件的特征识别功能,导入模型后检查软件是否能自动识别所有不同层的孔特征,自动匹配对应的钻削循环参数,减少人工选孔、编刀路的工作量,同时测试软件在处理大量阵列孔时的运算稳定性,避免实际加工中因软件识别错误导致的工件报废问题。
