复合叠合夹具模具结构设计

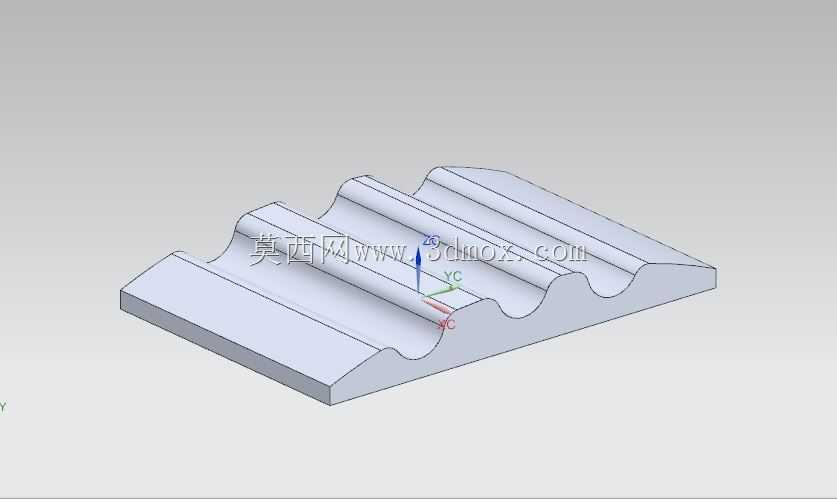

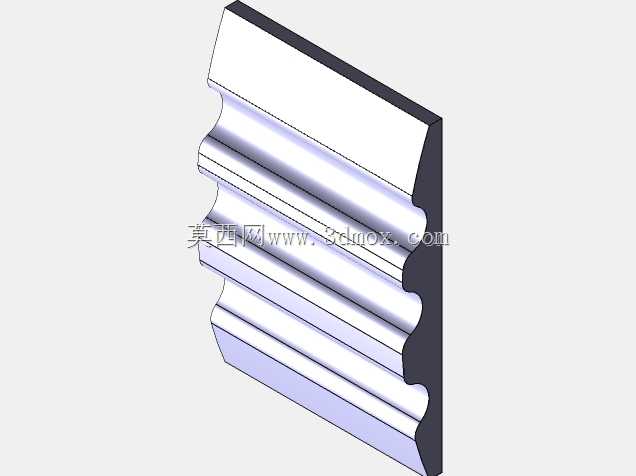

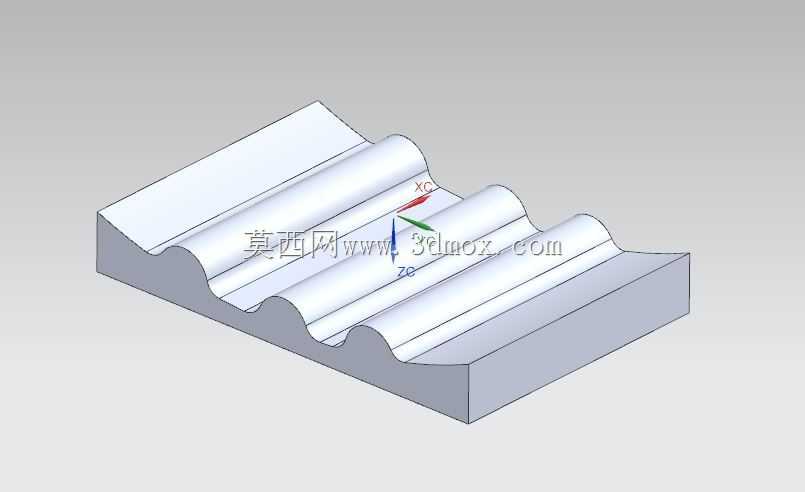

　　该复合叠合夹具模具主要面向小尺寸异形曲面零件的装夹定位与成型加工场景，在精密零部件加工、小批量铸件生产环节中承担核心工装作用，可适配多轴加工中心的快速装夹需求，也可作为快速成型工艺的母模使用。从结构设计逻辑来看，该模具采用一体化基体设计，整体为长方体安装基座，上表面设置多组连续的波浪形叠合定位型面，型面曲率与待加工工件的贴合面完全匹配，可实现工件的无额外压块快速定位，减少装夹找正的辅助时间。在实际加工场景中，使用该模具前需先完成原材料的尺寸初测，确认坯料尺寸在模具的装夹边界范围内，该模具的安装基准面为底部平整平面，可直接放置在真空吸盘工作台上，也可通过台钳夹持基体侧部完成固定，适配不同加工设备的装夹条件。粗加工工序中，

　　该模具的刚性基体可承受较大的切削载荷，型面的叠合结构可同时对多件同规格工件进行定位，提升批量加工的刀路运行效率，也可用于不同CAM软件生成刀路的切削质量对比验证，验证不同加工策略下的曲面成型精度。在铸造生产场景中，该结构可作为3D打印快速成型的母模，直接打印后进行表面后处理即可用于砂型铸造的模样制作，也可通过压铸工艺直接生产该模具本体，获得更高的表面光洁度与尺寸精度，满足批量生产的工装耐用度需求。模具的型面过渡区域均做了圆角处理，避免应力集中导致的工装变形，相邻定位型面之间的凸起筋条既起到工件分隔作用，也可提升模具整体的抗弯刚性，在长时间切削振动工况下不会出现型面位移，保证加工工件的尺寸公差稳定性。安装边界方面，该模具的长宽尺寸适配常规台钳的最大夹持行程，高度方向预留了足够的刀具安全距离，加工时刀具不会与模具基体发生碰撞，无需额外设置加长刀杆即可完成全部型面的加工走刀，降低了加工刀具的成本投入。
