180度翻转式滚筒物料倾卸装置

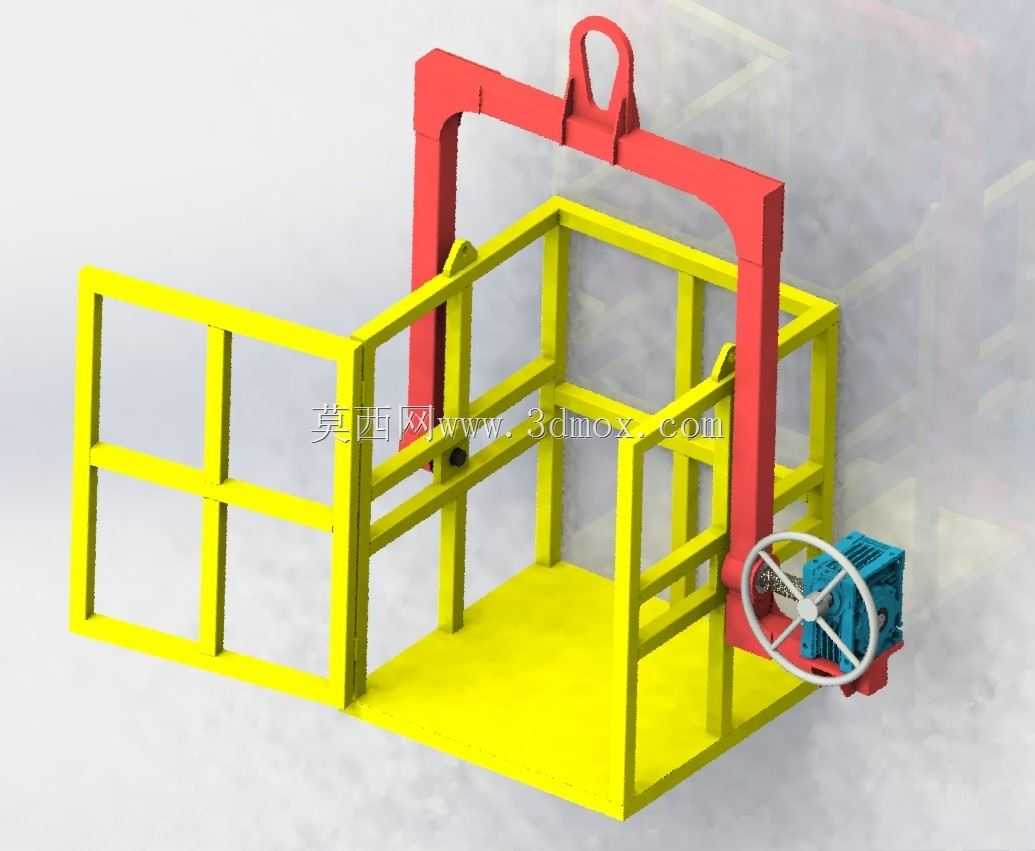

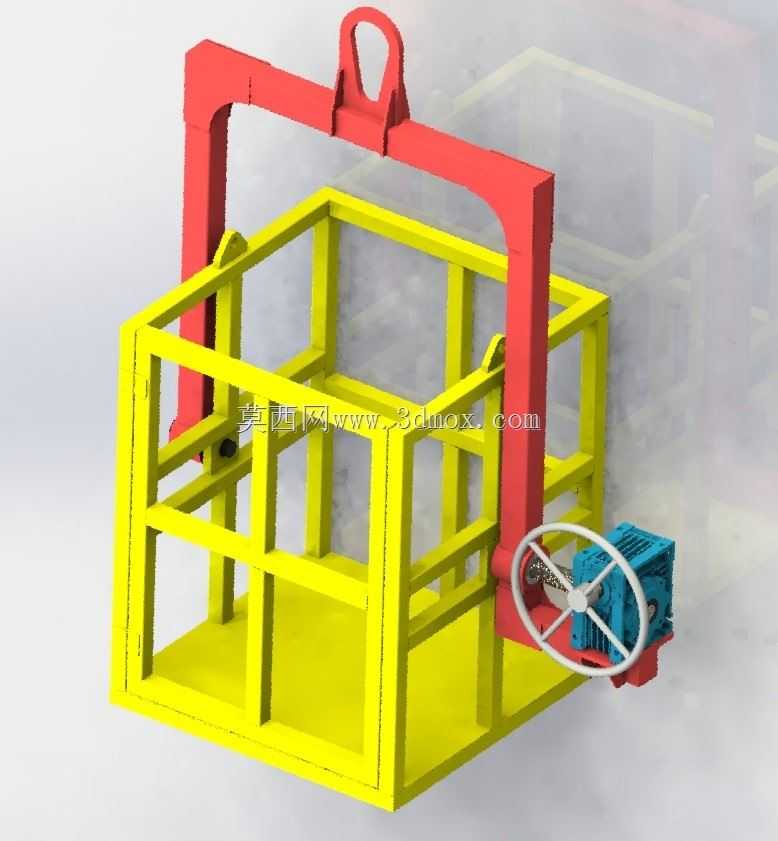

　　这款180度简易倾卸装置，主要适配车间内圆柱型料筒、周转箱的倒料作业场景，在化工原料分装、食品加工投料、五金废料回收、粉体物料转序环节都能见到这类结构的应用，相比人工抬升倒料，它能大幅降低操作人员的腰部负荷，同时避免物料倾洒造成的现场污染与原料浪费。从结构设计逻辑来看，装置主体采用方管焊接的笼式框架作为承载基体，框架内侧预留的安装空间可适配直径600mm以内、高度800mm以内的标准工业料筒，框架前部设置可开合的栏式防护门，门体通过侧边的插销结构实现快速锁止，防止倾翻过程中料筒从框架内滑脱。上部的红色吊装架采用对称式U型结构，顶部设置标准吊环，可直接适配车间通用的桥式起重机、电动葫芦吊钩，无需额外制作转接吊具，

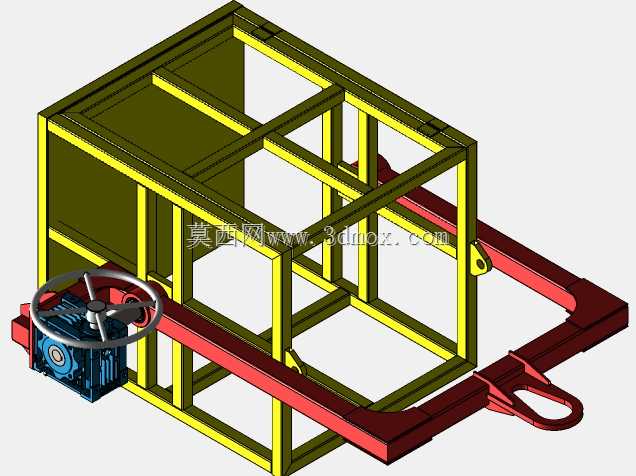

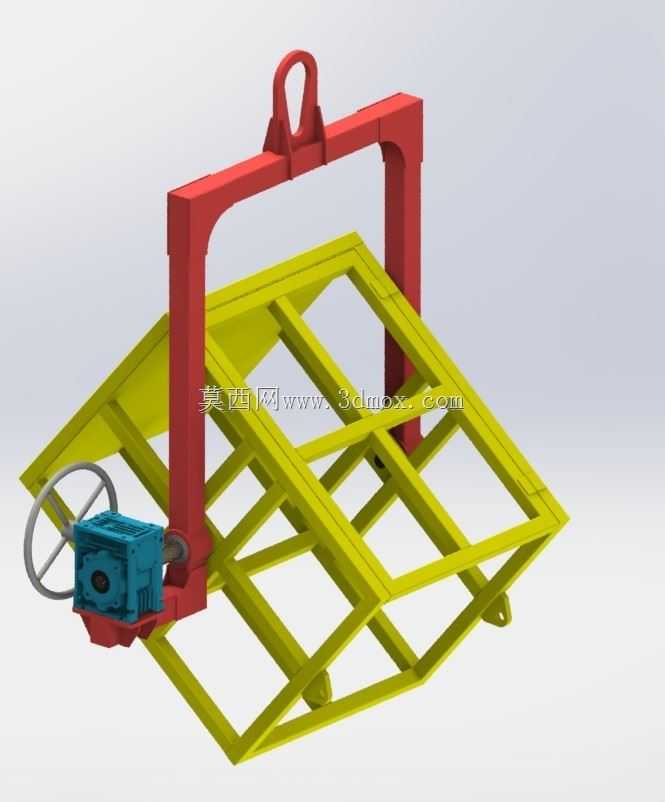

　　吊装架与下部承载框架通过两侧的回转轴实现铰接连接，回转轴的同轴度公差控制在0.2mm以内，保证翻转过程无卡滞。驱动部分采用手动蜗轮蜗杆结构，搭配大直径手轮操作，蜗轮副自带自锁特性，可在0到180度翻转区间内任意角度悬停，无需额外设置锁止销，操作人员站在装置侧方即可完成翻转操作，手轮的操作力控制在150N以内，单人即可轻松完成满载料筒的倾卸作业。设计过程中重点考虑了安装边界与使用兼容性，框架底部采用整板式底板承载，料筒放置时无需额外定位，直接推入即可贴合底板定位面，整体装置空载重量控制在120kg以内，吊装转运时不会占用过多起重机载荷余量，两侧回转轴的中心距与吊装架的跨距经过匹配计算，满载翻转时重心始终处于回转轴下方的安全区间，

　　不会出现突然倾覆的风险。框架的方管选型经过强度校核，满载500kg工况下，框架的最大变形量不超过1mm，焊接位置全部采用满焊工艺，焊后做去应力处理，避免长期使用后出现框架变形导致的翻转卡滞。这类简易倾卸装置没有配置复杂的电动或液压驱动结构，完全依靠机械结构实现功能，在无电源的野外作业场景、防爆要求的化工车间内都能适用，维护成本极低，日常仅需在回转轴与蜗轮副位置定期加注润滑脂即可长期稳定使用。
