线圈搬运专用三臂回转作业设备结构

项目分类:机械设备 发布时间:2022-03-28 ID:596714
  • 线圈搬运专用三臂回转作业设备结构
  • 线圈搬运专用三臂回转作业设备结构
  • 线圈搬运专用三臂回转作业设备结构
  • 线圈搬运专用三臂回转作业设备结构

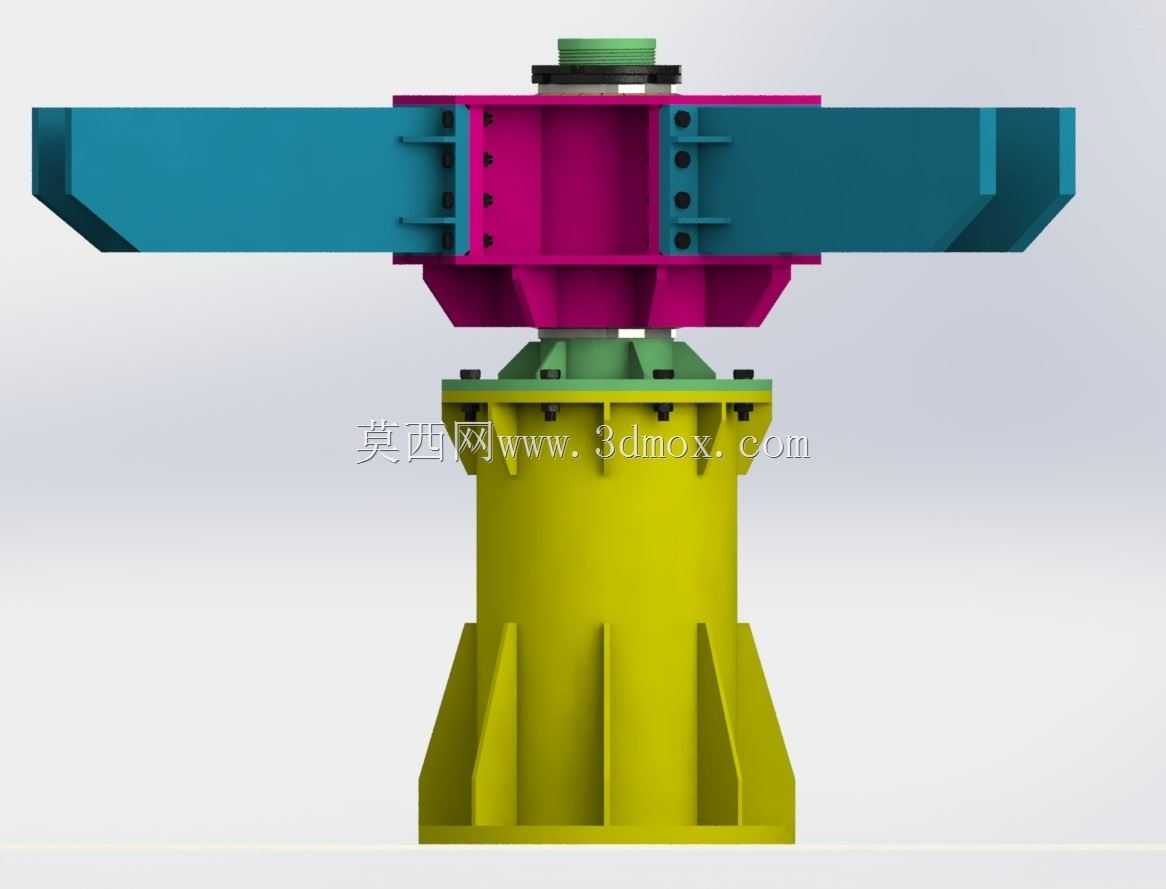

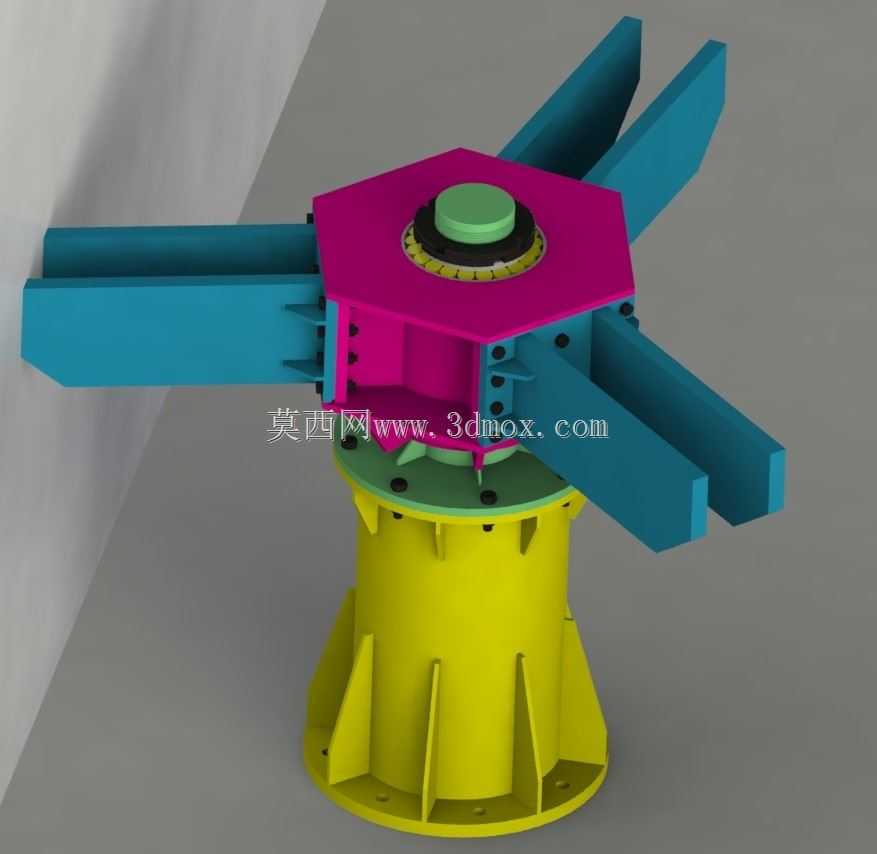

  在电磁线、变压器线圈、大型电机绕组生产的车间场景里,重型线圈的跨工位转运一直是物流环节的痛点——这类工件自重较大,外层绝缘层易磕碰破损,常规叉车或通用吊具作业时容易出现夹持不稳、回转对位偏差的问题,很容易造成工件绝缘损伤,带来后续的质量隐患。这款三臂回转作业设备,正是针对这类环形线圈类工件的车间短距离转运、工位间回转对位需求开发的专用作业装置。设备底部采用带加强筋的锥台型支撑基座,基座底部预留了整圈的安装螺栓孔,可直接通过膨胀螺栓或预埋螺栓固定在车间混凝土地面上,安装时需保证基座上平面的水平度误差控制在每米0.1mm以内,避免回转过程中出现偏载卡顿。基座内部集成了回转支撑与驱动单元,可带动上部的三臂作业机构做360度连续回转,

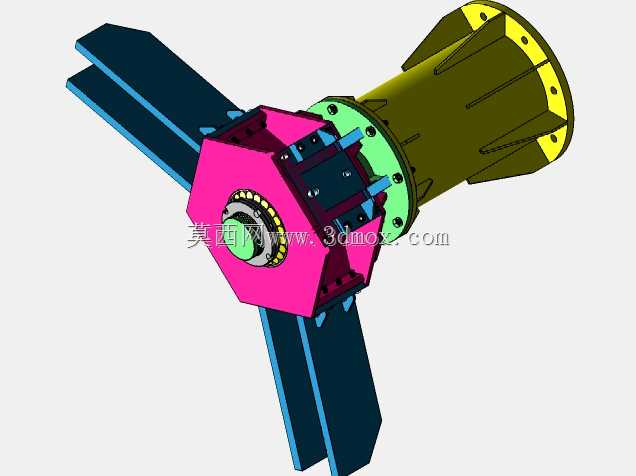

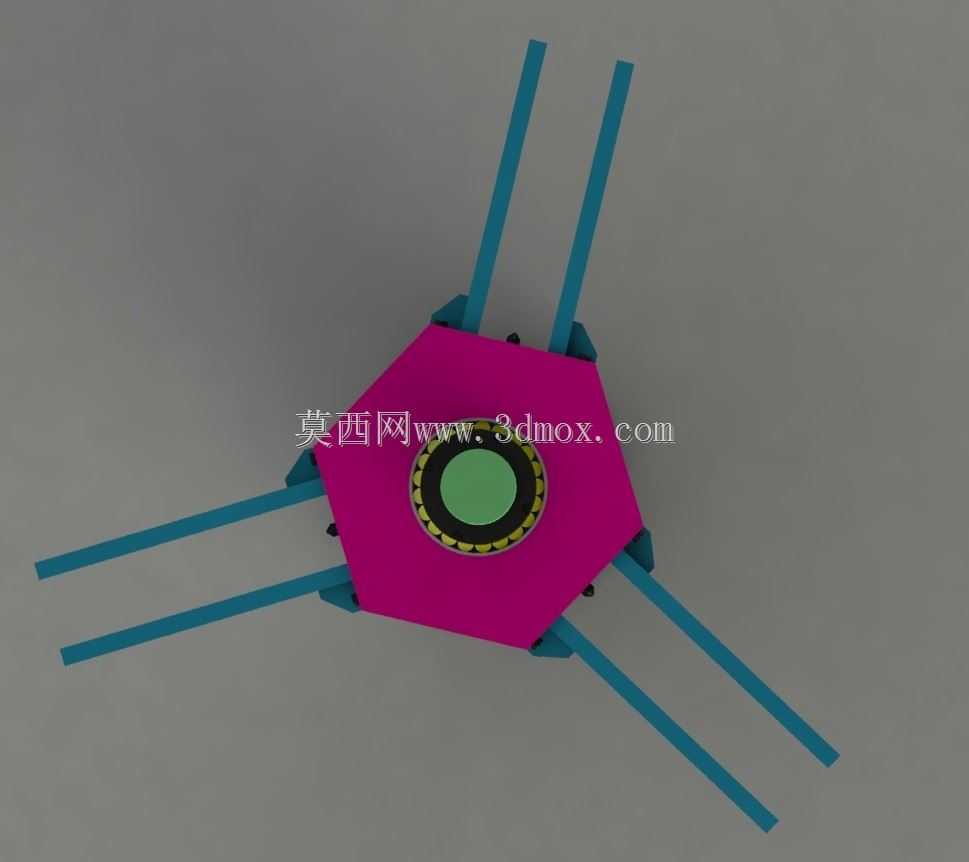

  回转速度可根据工位节拍调整,适配不同产线的流转节奏。上部的承载平台采用正六边形的主体结构,三个伸出的承载臂沿周向120度均匀分布,每个臂的承载面都做了防滑与软质衬垫预留设计,作业时可将环形线圈直接套放在三个臂的外侧,依靠臂体的外轮廓撑住线圈的内圈,避免夹持外侧绝缘层造成的损伤,单臂的承载能力可适配常规中型高压线圈的自重需求,三臂同步承载的结构也让工件的受力更均匀,不会出现局部挤压变形的问题。顶部的中心压盘可在工件放置到位后向下压紧,锁定线圈的轴向位置,避免回转过程中工件出现窜动偏移,压盘的压力可根据线圈的轴向承压能力调整,防止压力过大压损线圈端部的绝缘结构。从设计逻辑上看,这款设备没有采用通用吊具的柔性吊装思路,

  而是采用了固定工位回转+内圈支撑的方案,直接省去了吊具挂钩、摘钩的辅助作业时间,三个臂的布局也让设备可以同时适配不同内径的线圈工件,只要线圈内径在臂体的伸缩调节范围内,都可以稳定支撑,不需要更换适配工装。设备的整体安装占地直径约为臂展长度的1.2倍,作业时的回转半径覆盖周边三个相邻工位,可完成线圈从绕制工位到绝缘包扎工位、再到浸漆预处理工位的自动流转,不需要额外的转运设备介入,大幅缩短了重型线圈在车间内的转运路径,也减少了工件在转运过程中磕碰损伤的概率。臂体与中心平台的连接位置采用了可拆卸的螺栓连接结构,后期如果需要适配更大内径的线圈,只需要更换加长的臂体即可,不需要改动主体的回转支撑与基座结构,降低了后续的改造成本。基座侧面预留了维护开口,可定期对内部的回转支撑轴承、驱动齿轮做润滑保养,日常维护不需要拆解上部的承载结构,运维难度较低。
