小型液压剪式升降作业平台结构设计

项目分类:升降机 发布时间:2022-03-28 ID:596716
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计
  • 小型液压剪式升降作业平台结构设计

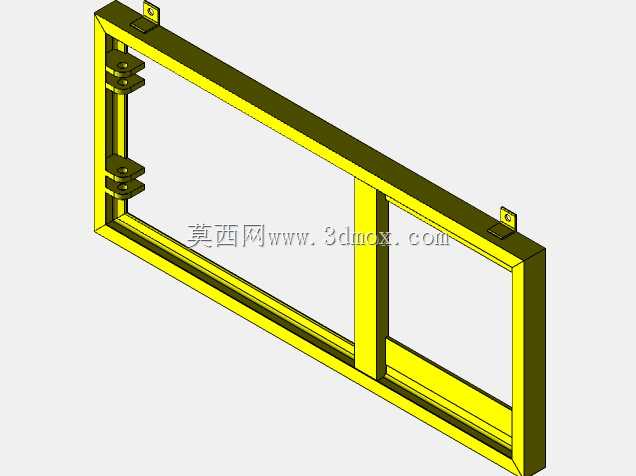

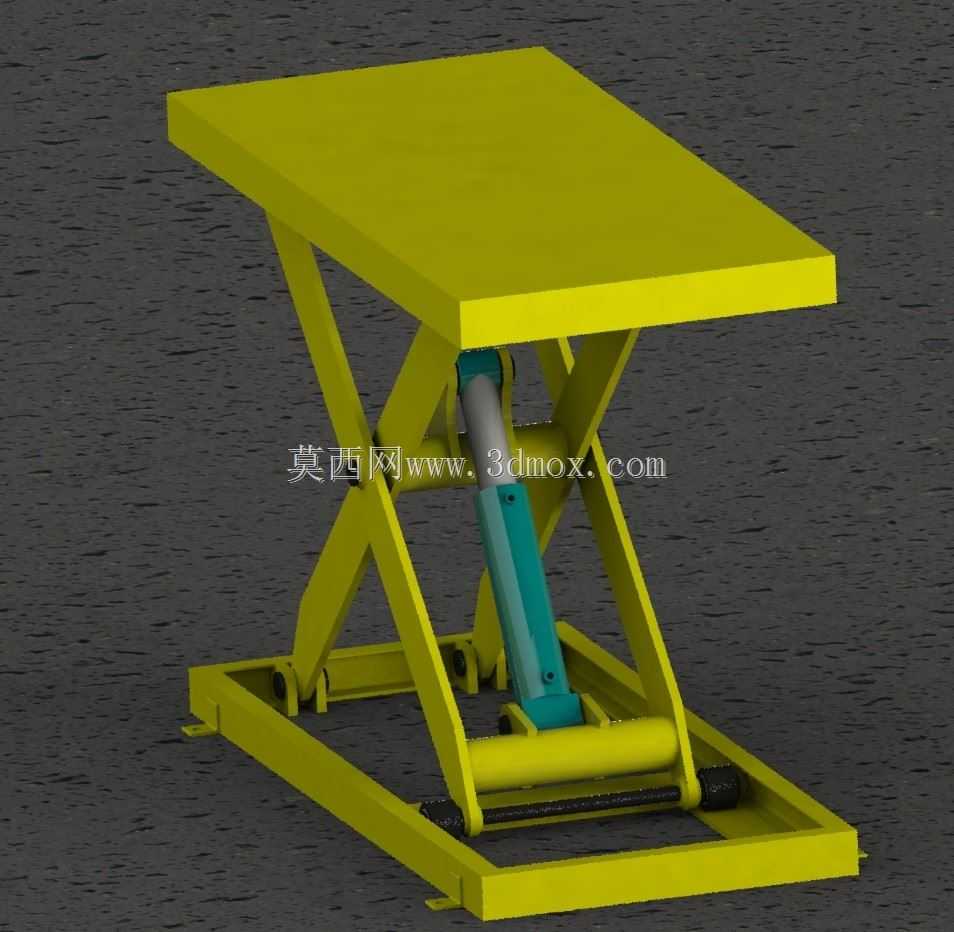

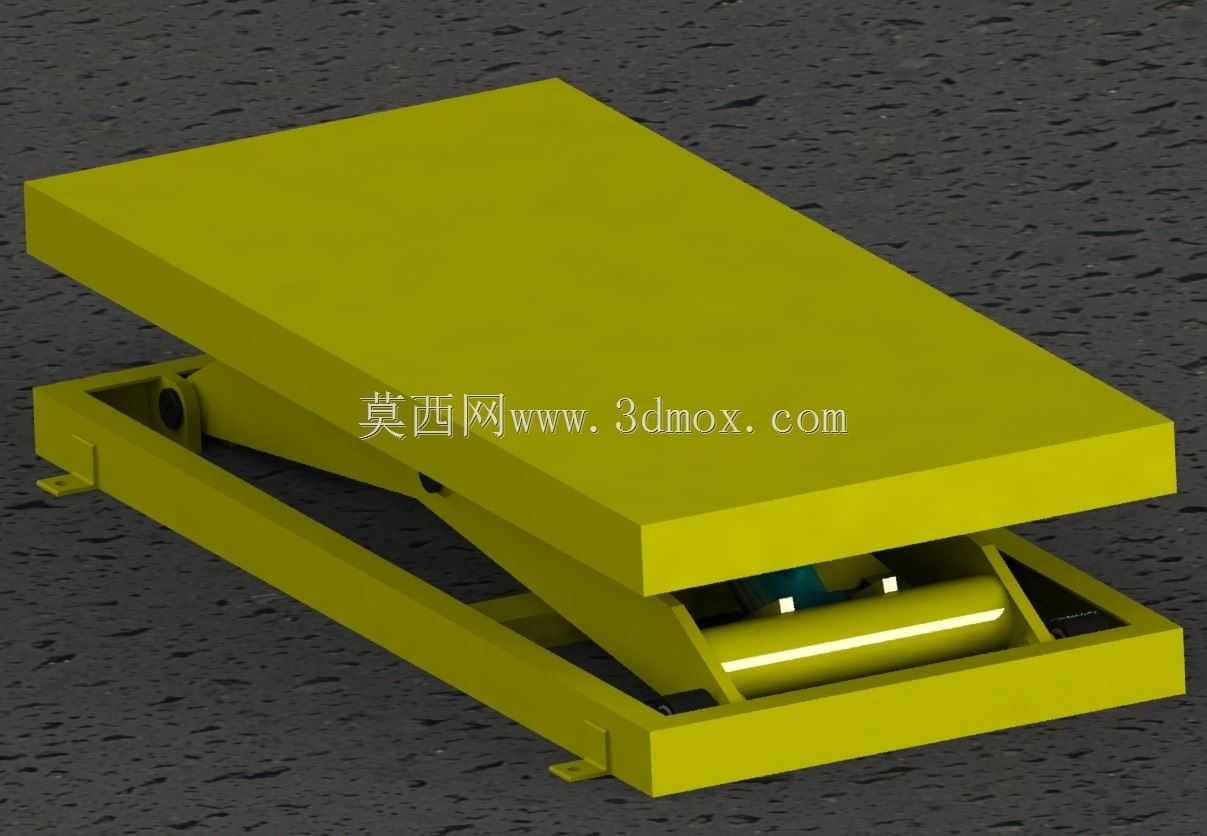

  在车间工位物料转运、轻型工装举升、流水线高度适配这类场景里,固定剪式升降台的应用占比一直不低,这款小型剪式升降结构,就是针对1吨以内轻型载荷的工位举升需求做的设计。先从安装边界说,设备闭合状态下的外形尺寸为1500mm×650mm×310mm,最大举升高度可达1050mm,底座采用整体式槽钢焊接框架,安装时只需要在硬化地面做四个M16的膨胀螺栓固定点位,不需要额外做基坑预埋,适配现有车间地面的改造需求,不会破坏原有地坪结构,对于老车间工位升级来说适配性很强。

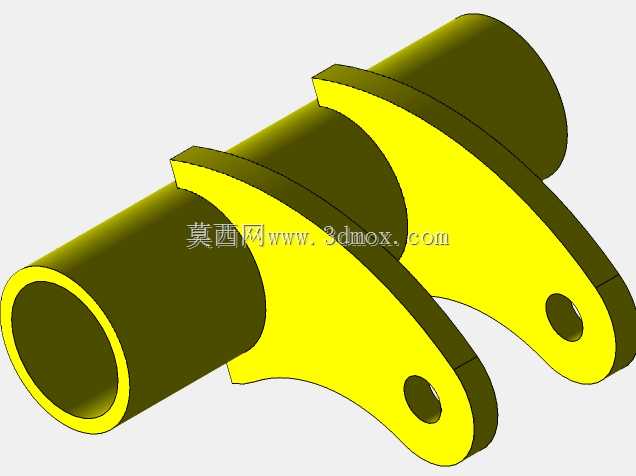

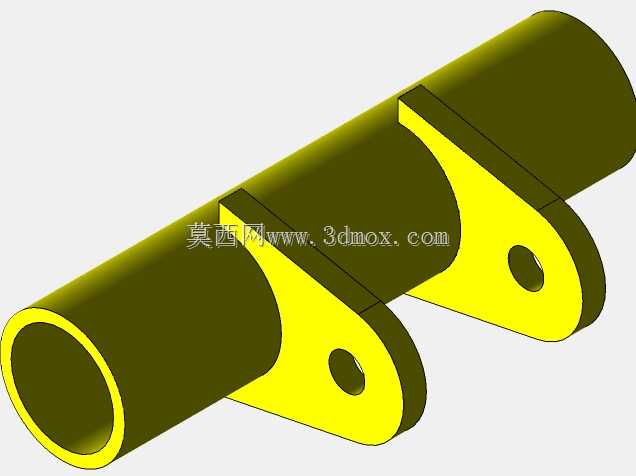

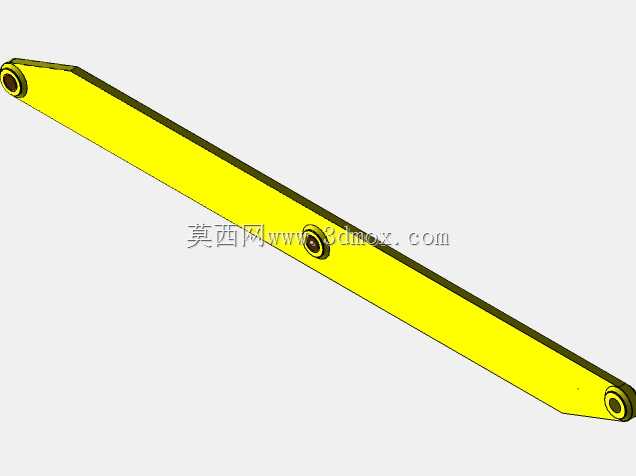

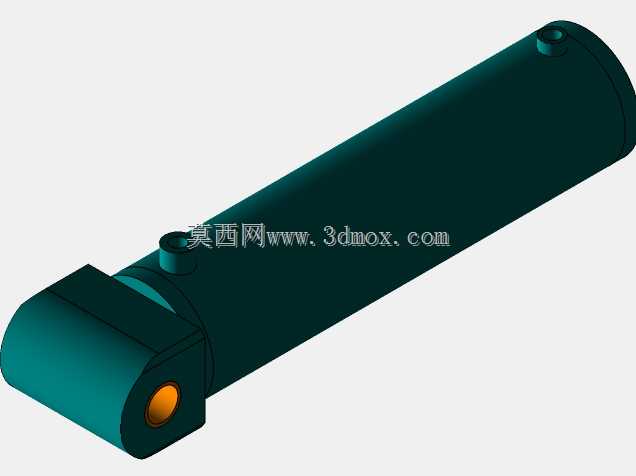

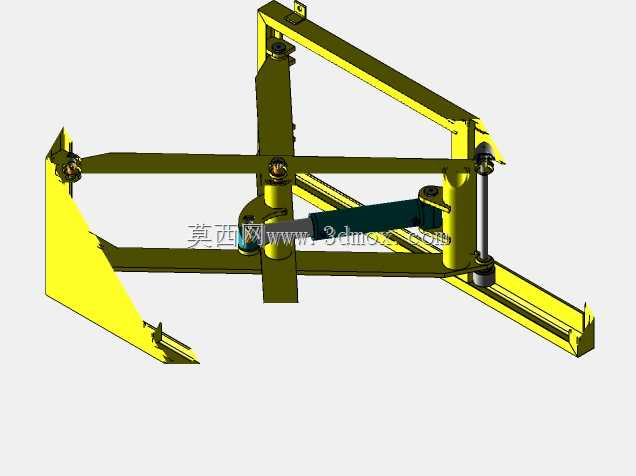

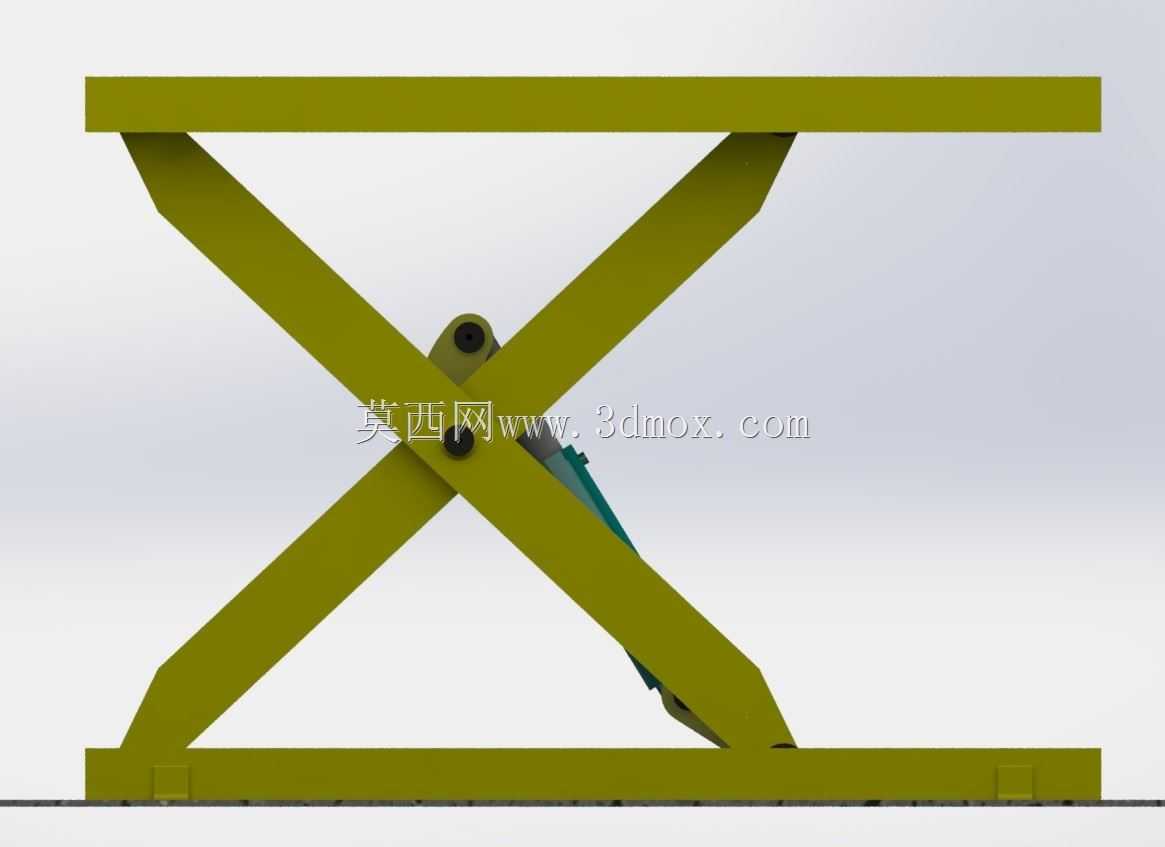

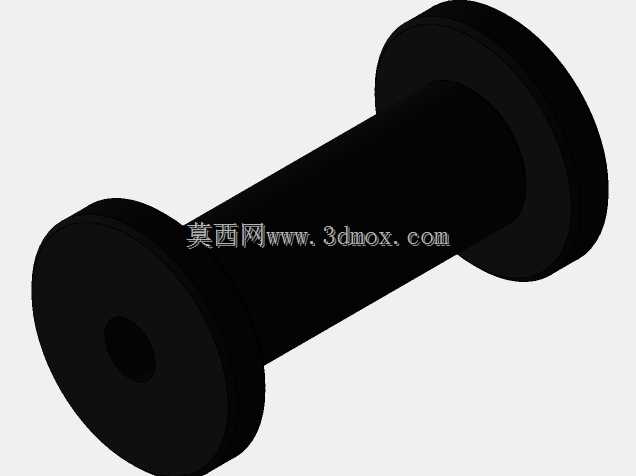

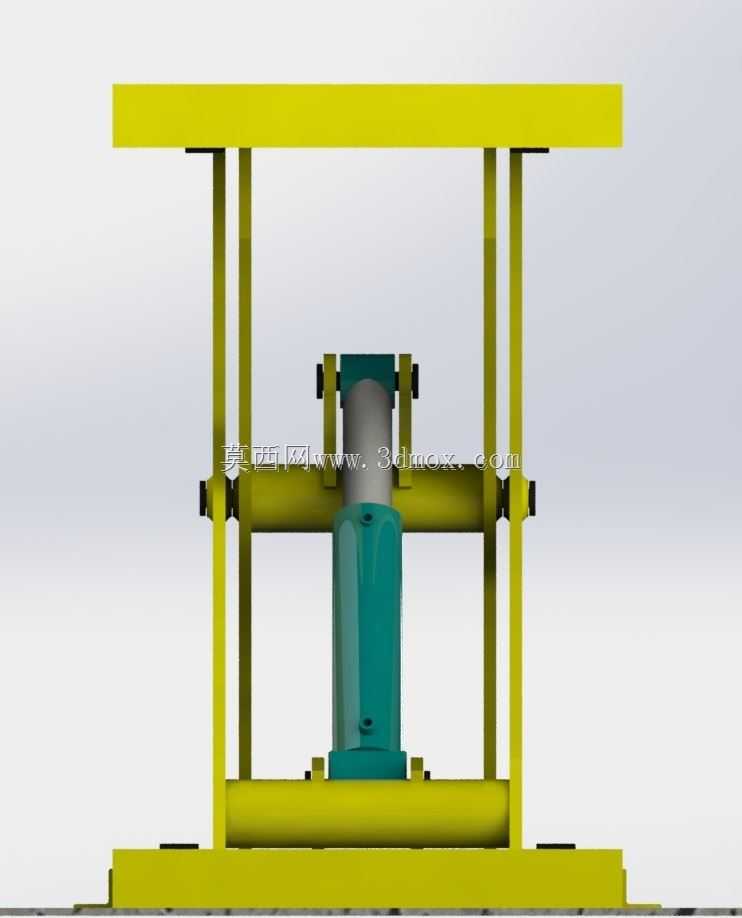

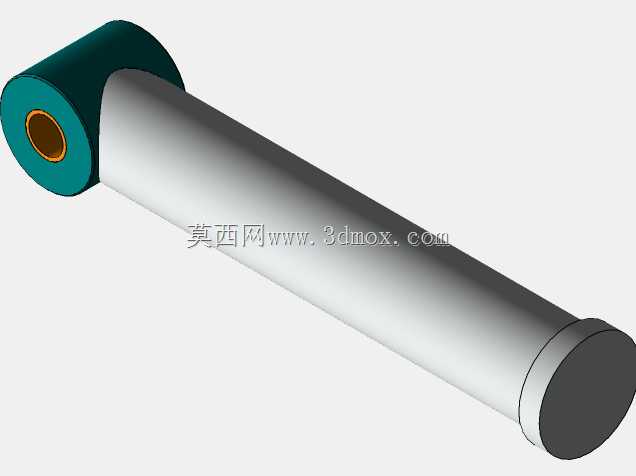

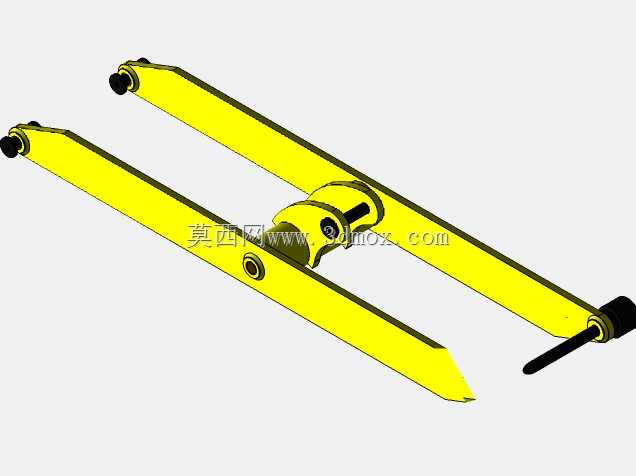

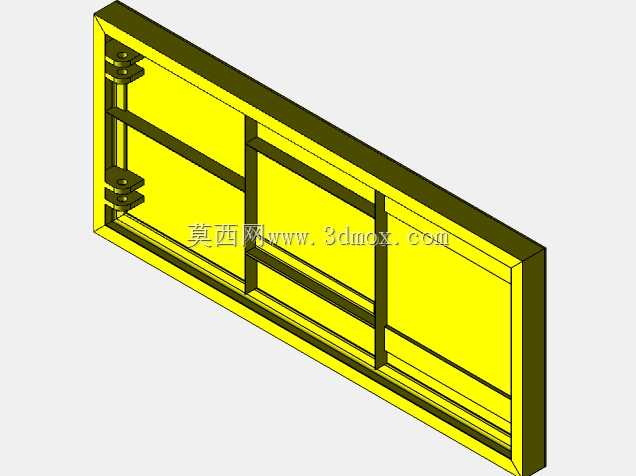

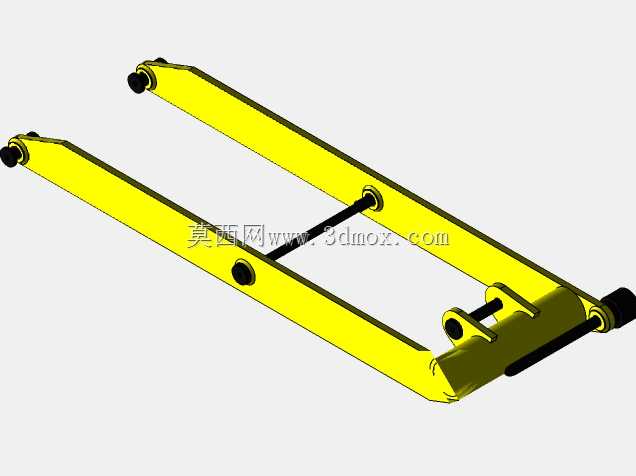

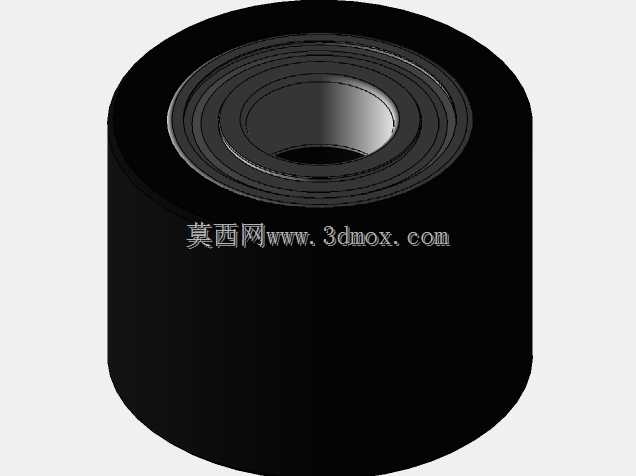

  结构设计上采用单组交叉剪臂的布置形式,剪臂铰接点选用自润滑铜套配合销轴,避免长期往复举升过程中出现铰接点卡滞、磨损过快的问题,驱动单元选用单级双作用液压缸,液压缸下铰接点布置在底座框架中部偏后的位置,上铰接点连接内侧剪臂的中部加强位,这种布置方式能让液压缸在整个举升行程里的推力输出更平稳,不会出现起始段推力过载、末段推力不足的问题。剪臂的型材选用矩形钢管焊接,在铰接点位都做了贴板加强,避免应力集中导致的臂架变形,台面采用花纹钢板焊接,边缘做了折边加强,既保证台面的平面度,也能防止放置的物料在举升过程中出现滑移。

  从功能特性来看,这款升降台的举升速度控制在每秒10-15mm,下降过程带节流调速,不会出现失速下坠的情况,液压回路里设置了溢流阀做过载保护,同时在剪臂的内侧设置了机械安全撑杆,设备维护或者长时间停在某一高度作业时,可以撑上安全撑杆,避免液压系统内泄导致的台面下落,保障作业安全。实际使用场景里,它既可以单独作为工位的举升平台,用来调整工件的作业高度,减少操作人员的弯腰频次,降低劳动强度,也可以嵌入到流水线里,作为不同高度输送段之间的过渡举升单元,还能配套在小型仓储区域,做轻型货物的楼层间短距离举升转运。

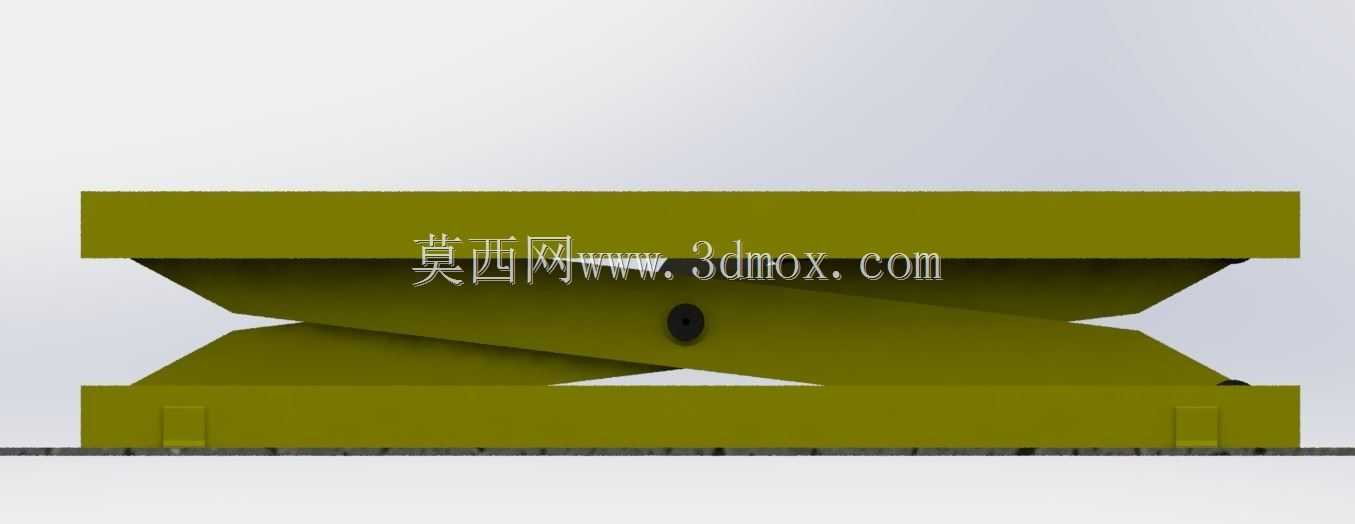

  设计过程中特意控制了闭合状态下的整体高度,310mm的闭合高度能适配大部分现有低位工位的进料高度,不需要对原有工位的进料导轨做大幅调整,同时底座的宽度控制在650mm,能适配标准1米宽的工位通道布置,不会占用过多的车间通行空间。剪臂的铰接点间隙做了严格的公差控制,举升过程中台面的横向偏移量控制在2mm以内,保证举升过程的稳定性,即使放置偏载的工件,也不会出现台面倾斜卡滞的问题。液压管路全部布置在剪臂的内侧,用管卡固定,避免举升过程中管路被挤压磨损,液压缸的活塞杆表面做了镀硬铬处理,防锈耐磨,适配车间多粉尘、少量切削液飞溅的使用环境。
