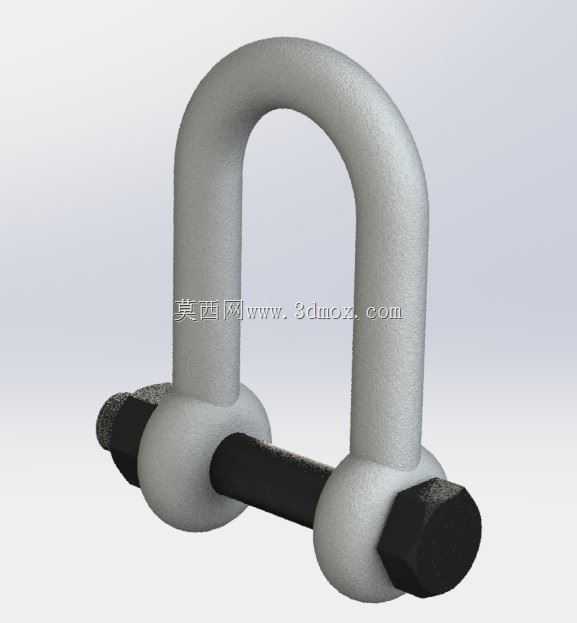

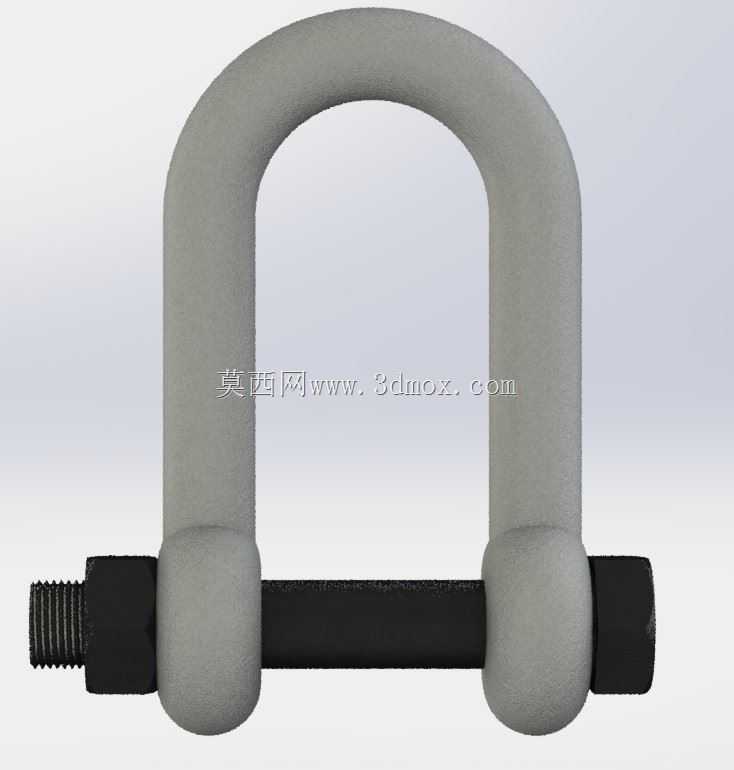

重型直型D形起重连接卸扣结构

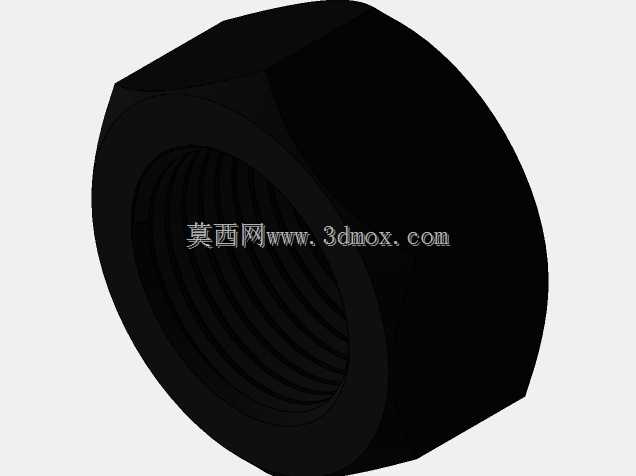

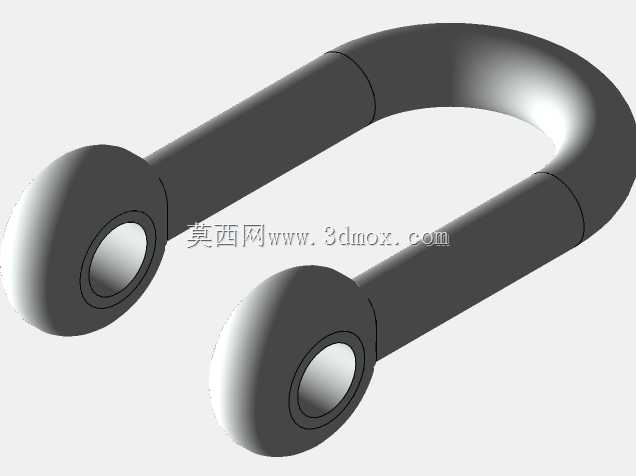

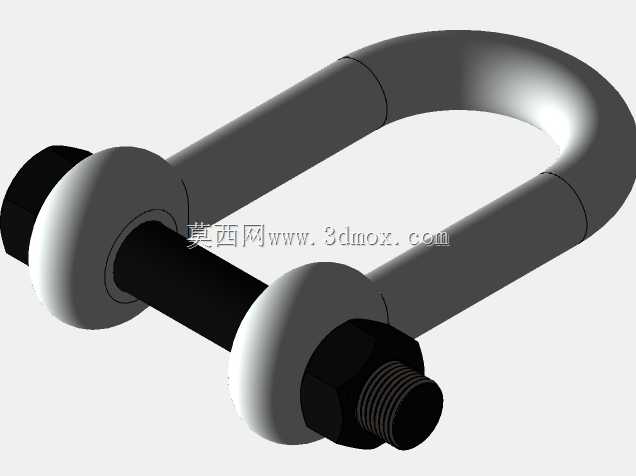

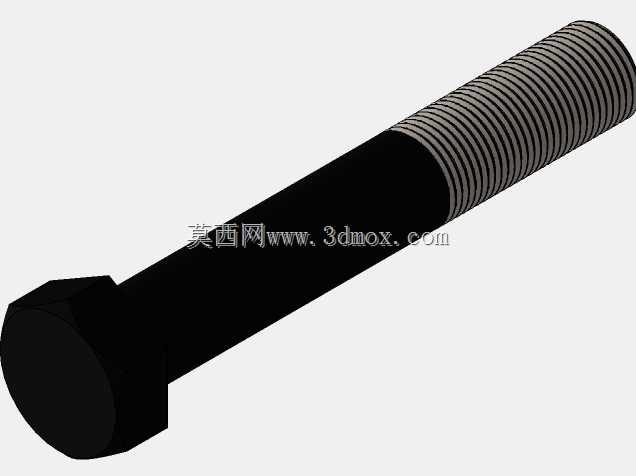

　　这类D形卸扣是起重吊装、索具连接场景里最常用的受力连接件，日常在港口货物装卸、重型设备移位安装、钢结构构件吊装、户外施工物料吊运的作业链路里，承担着吊索与被吊物、吊索与起重设备吊点之间的刚性连接作用，相比弓形卸扣，直型D形的结构更适配单方向直线受力的吊装工况，侧向受力冗余量较低，选型时需要严格匹配作业方向的额定载荷，避免斜拉、侧拉带来的结构过载风险。从结构设计逻辑来看，该卸扣采用U型弯环配合横向销轴的经典锁止结构，弯环部分采用等截面圆钢弯制成型，弯弧段做了平滑过渡处理，没有应力集中的直角棱边，能够在受拉时让载荷均匀分布在弯环的整个截面上，避免局部应力过大导致的塑性变形；横向销轴采用六角头配合端部限位的结构，

　　安装时可以通过扳手直接拧动六角头完成销轴的拆装，不需要额外的敲击工具，销轴与弯环两端的销孔采用间隙配合，既保证拆装顺畅，又能控制配合间隙避免吊装过程中出现不必要的窜动，销轴端部的限位结构可以防止作业过程中销轴受震动脱出，提升作业安全性。在实际选型适配时，需要明确该类卸扣的安装边界：弯环的内宽尺寸决定了可适配的吊索、吊耳的最大厚度，销轴的直径决定了可穿过的吊点孔径最小值，弯环的内高尺寸决定了连接后吊索的活动空间余量，设计建模时已经将这些配合尺寸做了工程化的公差预留，销孔与销轴的配合公差选用基孔制间隙配合，弯环表面做了抛丸处理的质感还原，能够直观呈现实际产品的表面处理状态。这类卸扣在使用时通常会配合钢丝绳索具、吊装带、起重链条共同使用，

　　作为整个吊装系统里的可拆卸连接节点，相比焊接式吊点，它的拆装灵活性更高，可以根据不同的吊装需求快速更换连接位置，同时可拆解的结构也方便日常对卸扣的磨损、变形情况做检查，当弯环出现永久变形、销轴出现磨损沟槽、螺纹出现滑牙情况时可以及时更换，避免吊装事故。建模过程中对弯环的弯制圆角做了精准控制，避免弯弧处截面缩减带来的承重能力下降，销轴的螺纹段长度也做了匹配设计，保证拧入后螺纹完全啮合，不会出现螺纹啮合长度不足导致的剪切失效问题，整个结构的受力路径清晰，载荷从被吊物吊点通过销轴传递到U型弯环，再通过弯环传递到上端连接的吊索，整个传力路径没有突变截面，符合起重索具的受力设计要求。
