钢卷吊运专用C形起重吊具结构设计

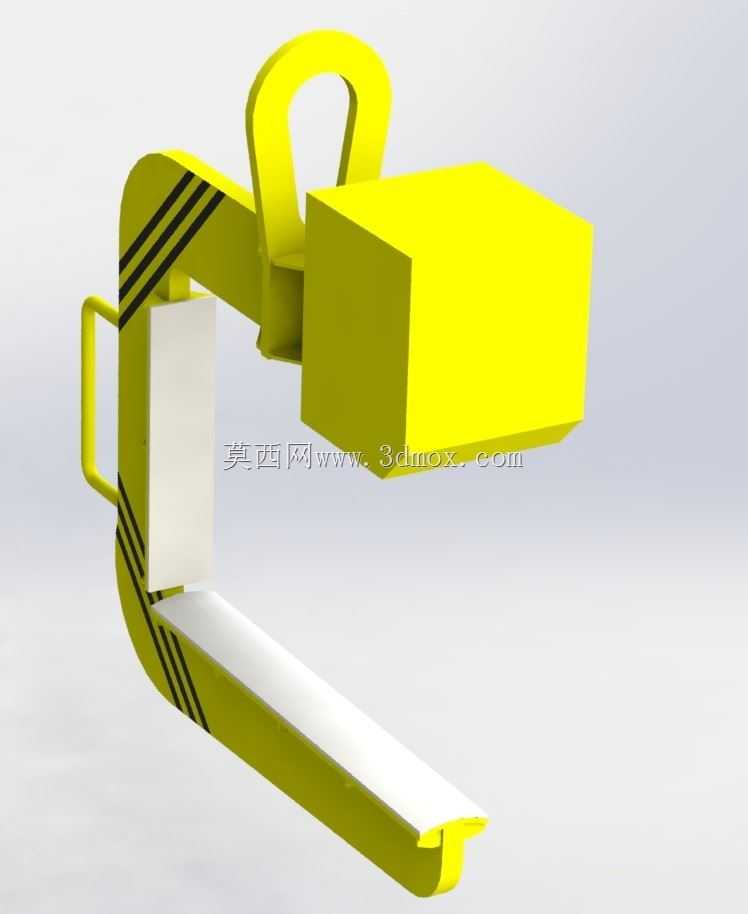

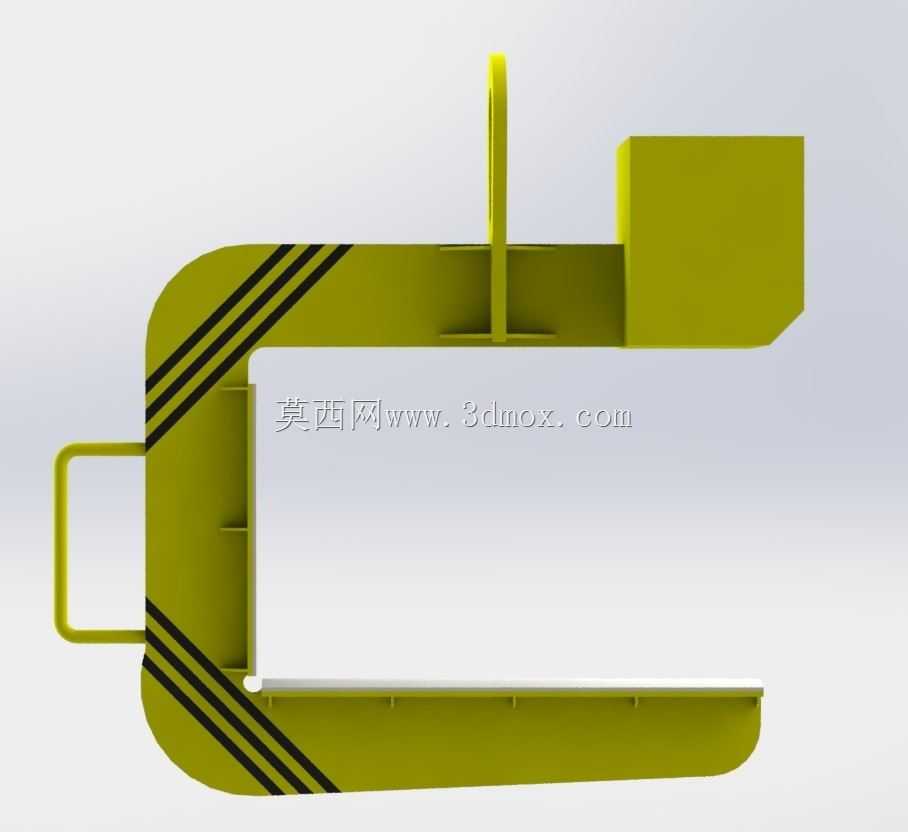

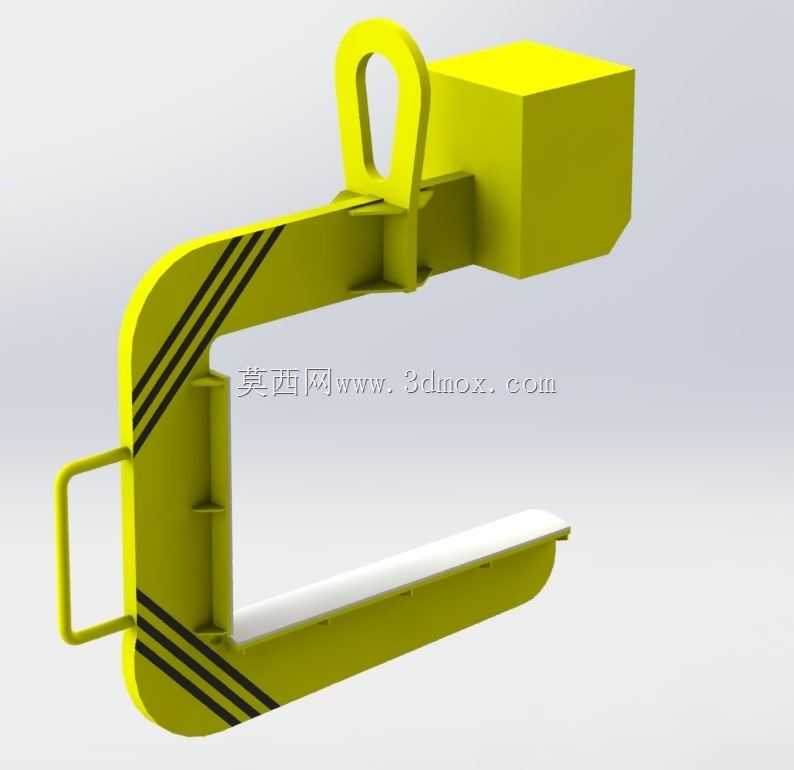

　　在冶金带钢生产、钢材仓储物流、金属卷材加工车间的日常作业中，卧式钢卷的短距离转运、装卸车、库位堆垛一直是吊装作业的高频场景，这类卷材单卷重量从数吨到数十吨不等，常规吊钩无法直接穿入卷芯完成起吊，容易造成钢卷边缘挤压变形、涂层刮伤，甚至出现吊具滑脱的安全隐患，C形吊具正是针对这类卷状物料吊装开发的专用属具。该吊具主体采用C形悬臂结构，整体为高强度合金钢板焊接成型，上部设置与起重机吊钩配合的吊耳结构，吊耳开孔尺寸适配常规起重吊钩的钩头直径，安装时无需额外转接件，可直接挂接在桥式起重机、门式起重机的主钩上完成装配，吊耳位置经过重心配平计算，起吊后吊具的水平悬臂段能保持水平状态，避免钢卷起吊后出现倾斜滑脱。

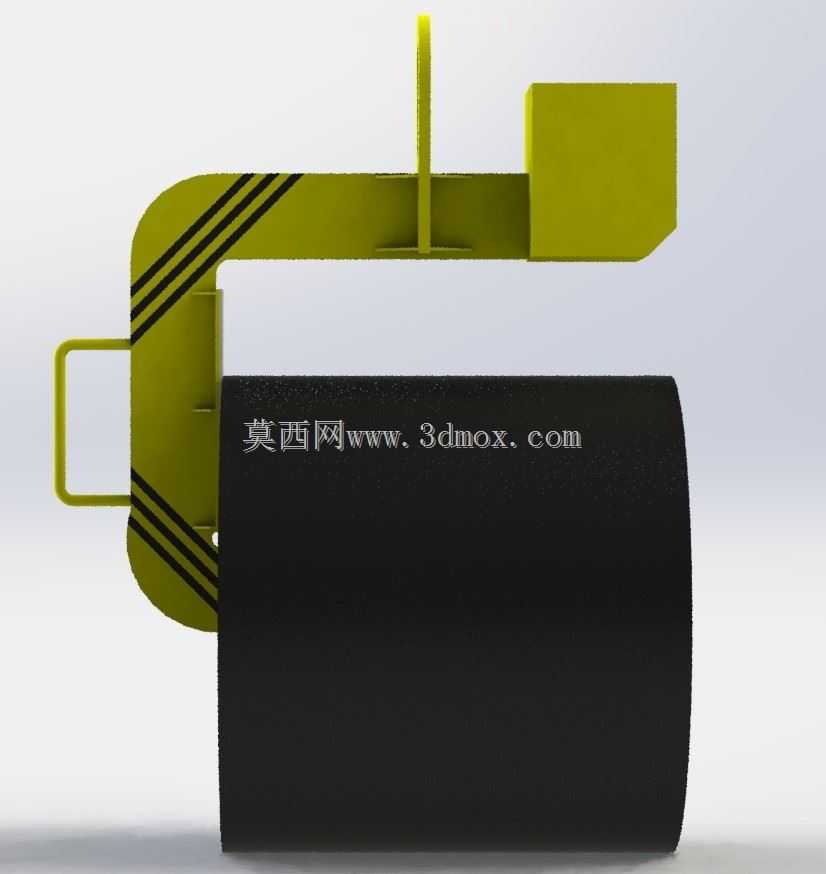

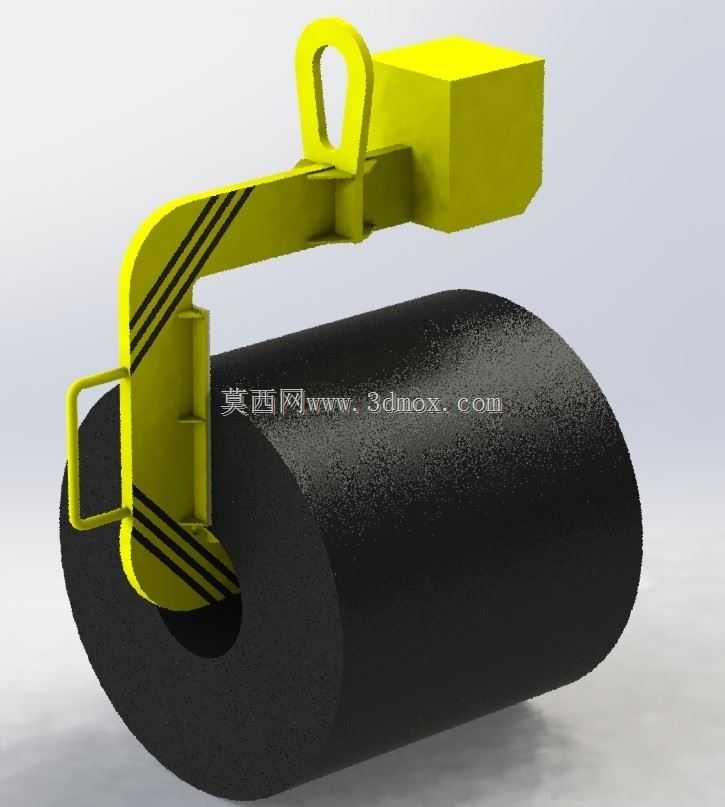

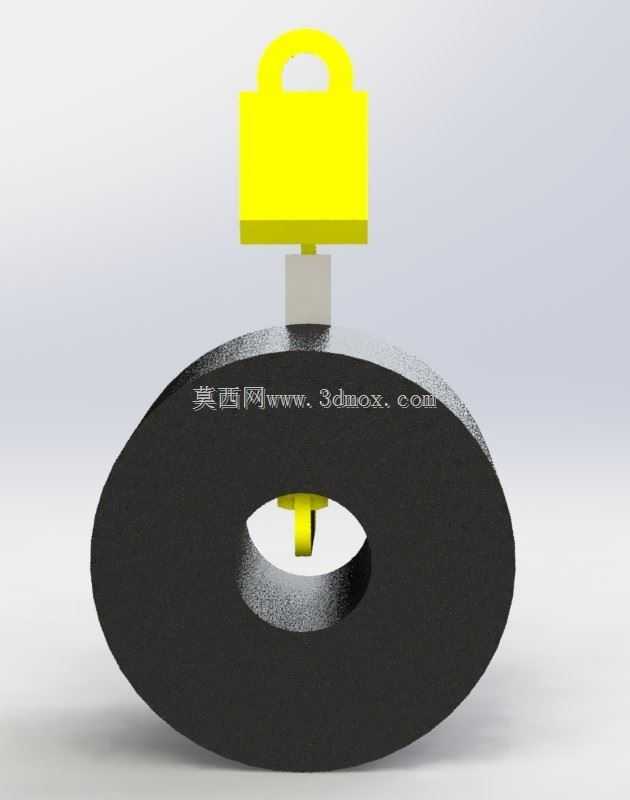

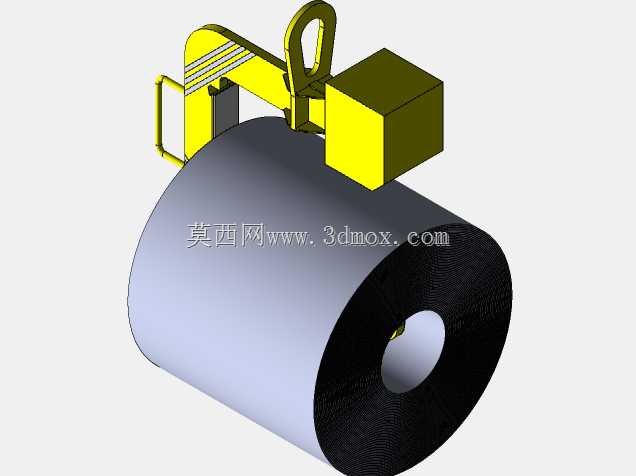

　　悬臂的水平段长度根据常规钢卷的轴向宽度设计，预留足够的穿入余量，作业时将悬臂从钢卷的中心孔穿入，依靠悬臂下部的承托段托住钢卷内孔下沿，上部的限位臂贴合钢卷上沿，防止起吊过程中钢卷沿轴向窜动。吊具侧面设置有小型辅助拉手，方便地面作业人员在挂吊、摘钩时调整吊具位置，避免人员直接贴近吊具与钢卷的夹缝区域，降低作业磕碰风险。吊具表面喷涂黄黑警示条纹，在车间作业环境中具备较高的辨识度，提醒周边作业人员注意吊装作业范围。设计过程中针对悬臂受力做了有限元校核，在额定载荷下悬臂的下挠量控制在允许范围内，避免长期重载使用出现结构塑性变形，C形开口的内侧尺寸预留了钢卷直径的适配余量，可覆盖一定规格范围内的卧式钢卷吊装需求，无需频繁更换吊具。

　　吊具与钢卷接触的承托面做了圆角过渡处理，避免尖锐棱角刮伤钢卷内圈的板材表面，对于表面质量要求高的冷轧卷、彩涂卷，还可在承托面加装聚氨酯垫层进一步防护。该吊具的整体外轮廓尺寸适配常规车间的吊装作业空间，不会与钢卷存放鞍座、运输车辆的车厢栏板发生干涉，挂接后作业人员可快速完成对位穿入，单卷钢卷的挂摘钩作业时间相比传统钢丝绳吊装缩短六成以上，同时避免了钢丝绳捆绑对钢卷边缘的勒伤，大幅提升卷料吊装的作业效率与安全性，在钢材加工配送中心、冷轧生产车间、金属卷材交易仓库的吊装作业中应用广泛。
