在手动挡燃油车辆、部分工程机械传动系统中,压力离合器片是切断与衔接发动机动力输出的核心执行部件,直接决定动力传递的平顺性与承载扭矩上限。这套三维结构完整还原了膜片弹簧式压力离合器的装配关系,从实际装车场景来看,该部件安装于发动机飞轮与变速器输入轴之间,依靠膜片弹簧的压紧力将从动盘紧压在飞轮端面,通过摩擦面的静摩擦力传递发动机输出扭矩,当驾驶员踩下离合踏板时,分离轴承推动膜片弹簧内端,使压盘松开从动盘,切断动力传递,满足换挡、起步停车的动力切断需求。

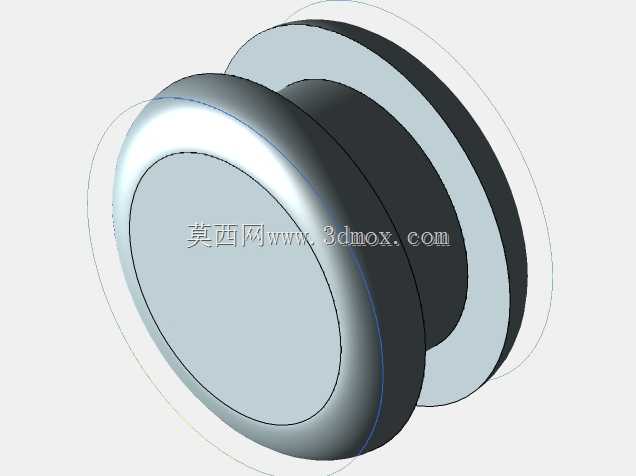

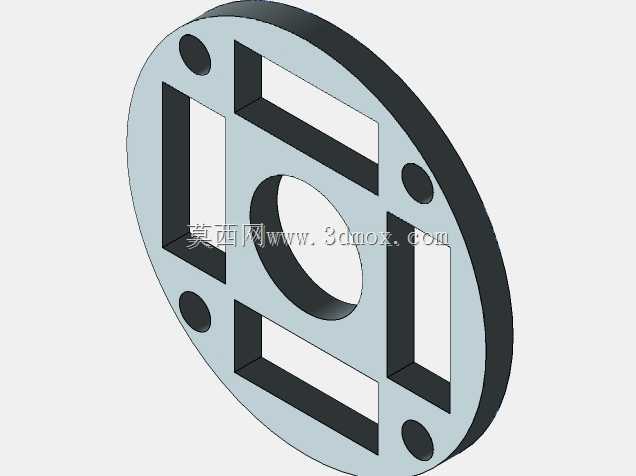

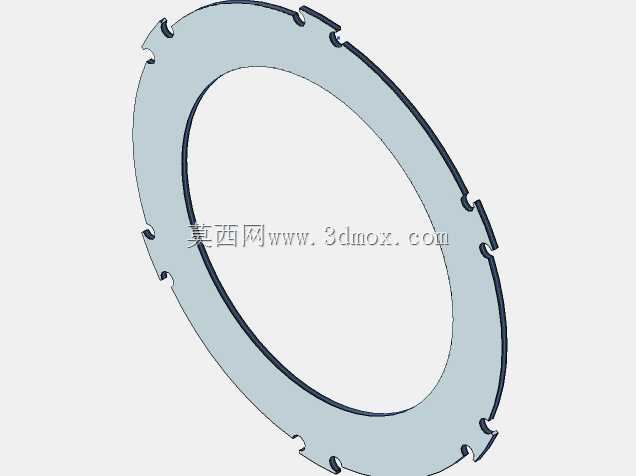

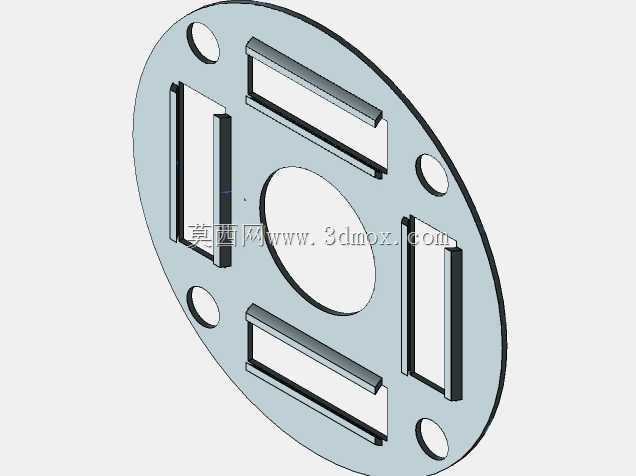

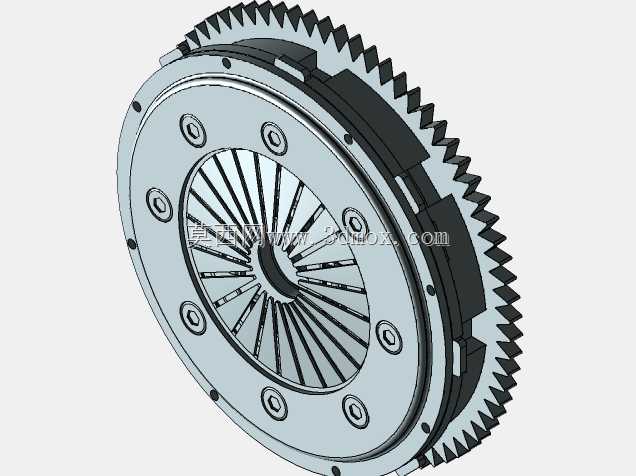

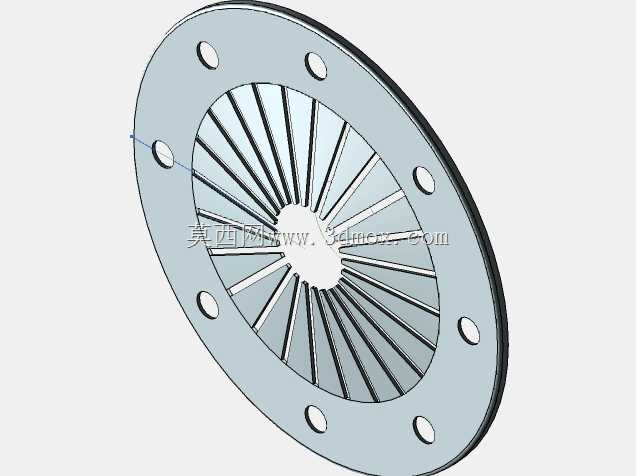

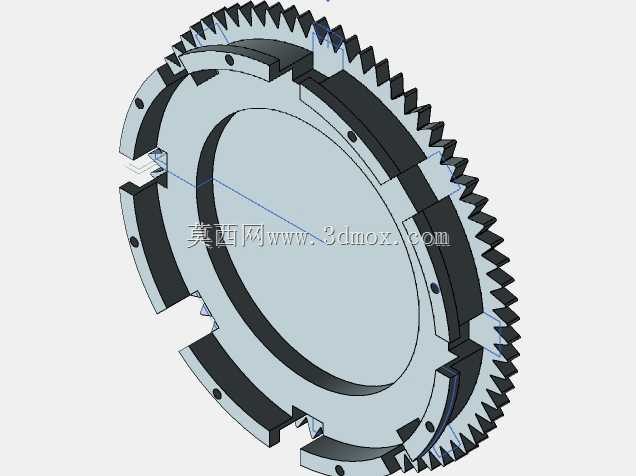

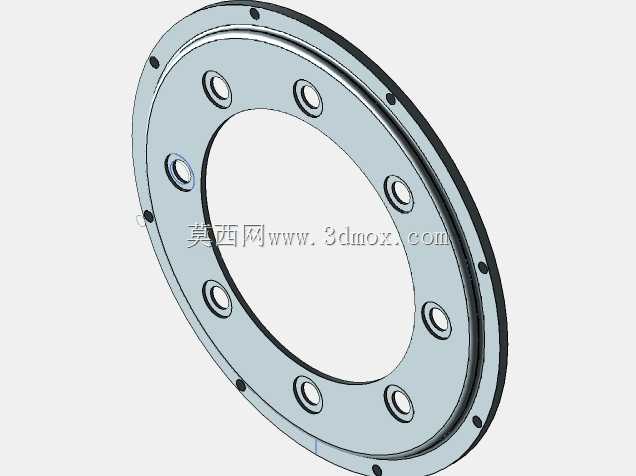

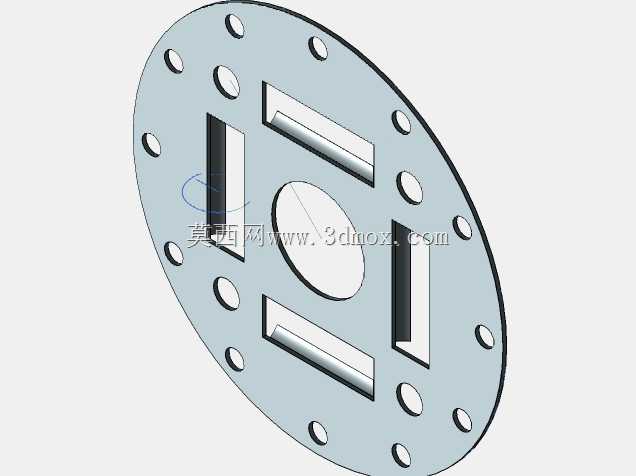

从设计思路层面,整套结构采用了成熟的推式膜片弹簧离合器布局,外围集成的启动齿圈与飞轮外缘齿形参数匹配,满足启动机驱动齿轮啮合启动发动机的功能需求;周向均匀布置的固定螺栓孔位,对应飞轮端的安装定位基准,孔位的位置度公差控制在0.1mm以内,保证装配后压盘与飞轮端面的平行度,避免压紧力分布不均导致的摩擦片偏磨、起步抖动问题。膜片弹簧采用径向开槽的蝶形结构,开槽数量匹配摩擦片的散热需求,既保证压紧力在整个摩擦面圆周方向均匀分布,又能在分离行程中提供线性的踏板反馈力,相比传统螺旋弹簧压紧结构,零件数量更少、轴向尺寸更紧凑,高速旋转时弹簧压紧力受离心力影响更小,更适配高转速发动机的使用场景。

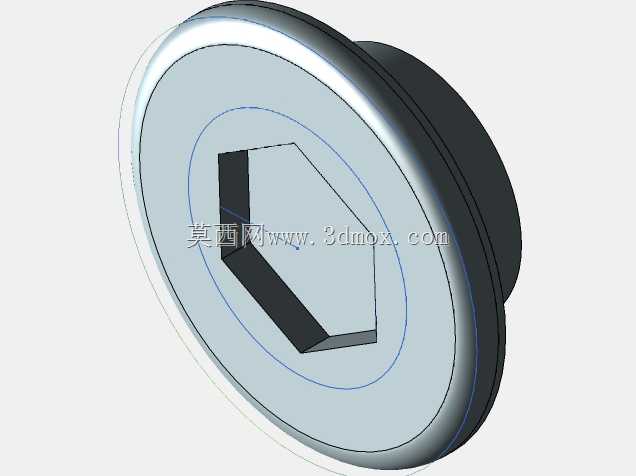

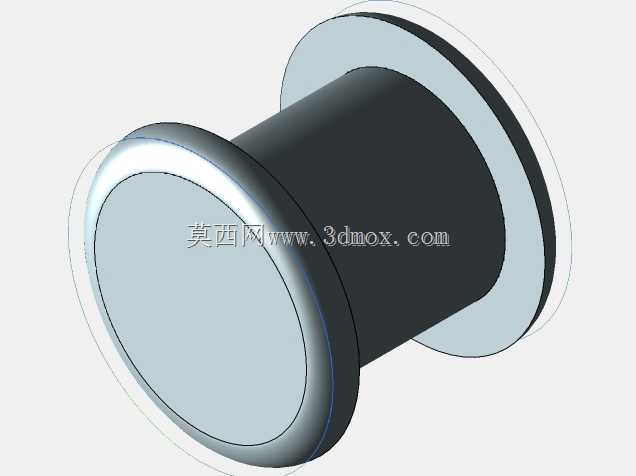

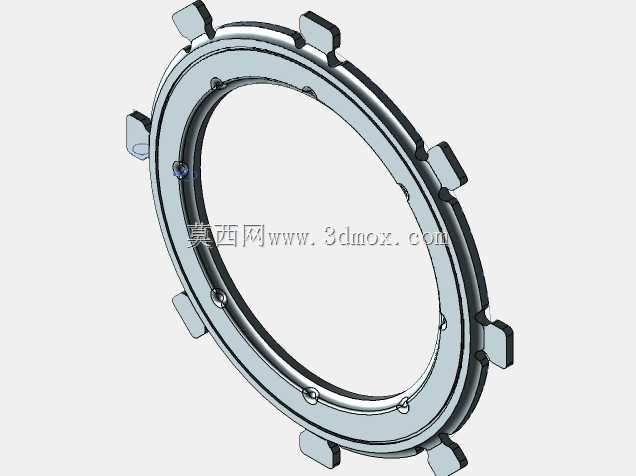

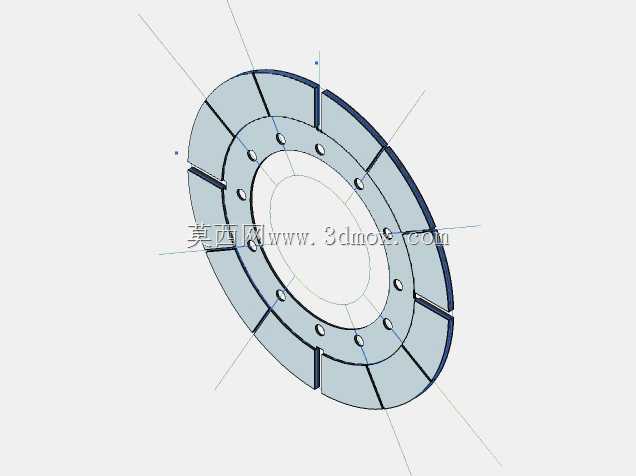

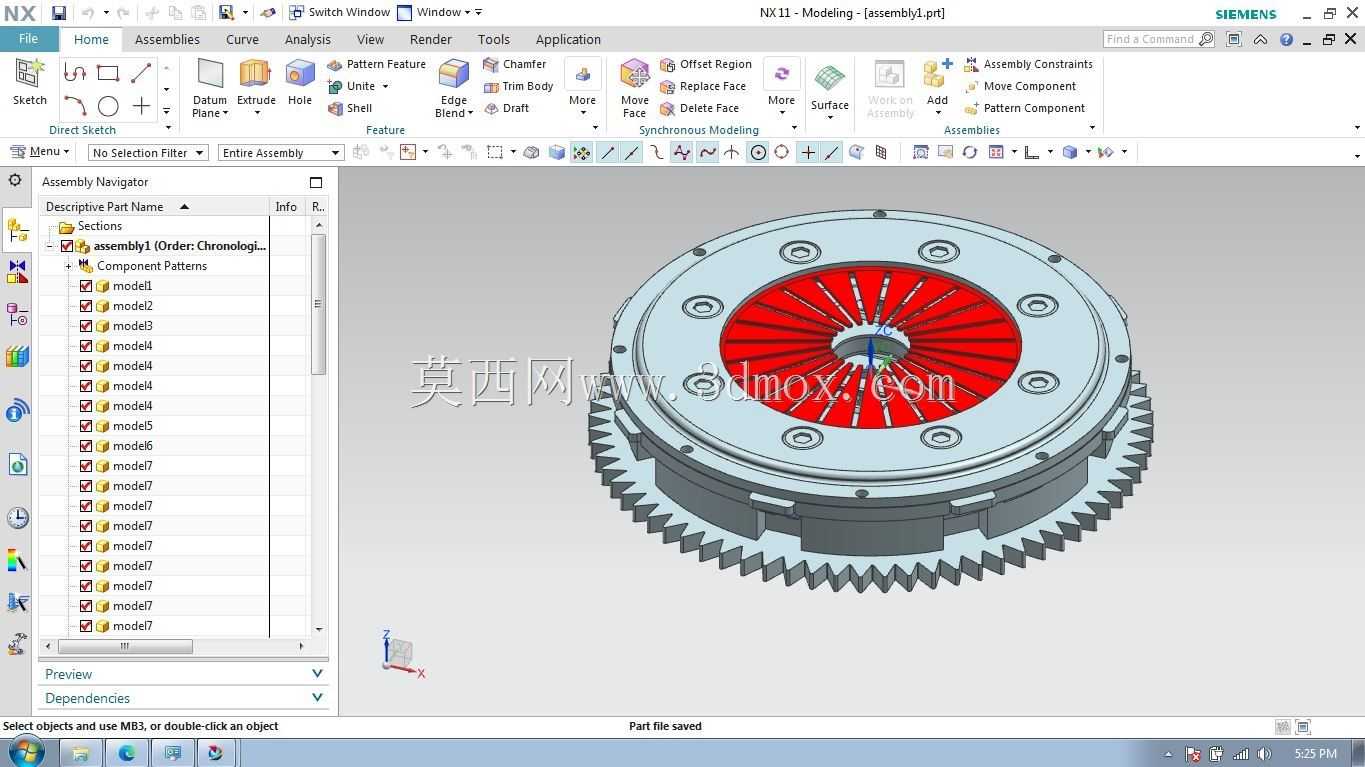

从安装边界来看,整套离合器总成的轴向安装尺寸需匹配变速器输入轴的花键啮合长度,压盘内孔的导向尺寸与变速器一轴导向轴承位同轴,保证从动盘在花键轴上滑动顺畅无卡滞;摩擦片工作面的平面度公差控制在0.05mm以内,避免结合过程中出现接触应力集中导致的烧片问题。周向布置的传动片采用弹性钢结构,既能够传递压盘的扭矩,又能在分离、结合过程中允许压盘产生轴向位移,同时保证压盘回位顺畅,不会出现分离不彻底的故障。在实际结构设计中,压盘本体采用灰铸铁材质,具备良好的耐热性与摩擦匹配性,能够吸收结合过程中产生的滑磨热量,避免高温导致的弹簧弹力衰减;膜片弹簧采用优质弹簧钢冲压成型,经过热处理后保证足够的疲劳强度,能够承受百万次以上的分离结合循环而不出现弹力下降、断裂问题。这套三维模型完整还原了所有零件的装配约束关系,包括膜片弹簧与压盘的铆钉连接、传动片的固定方式、分离指的成型角度,能够直接用于结构教学、装配干涉检查、以及同类产品的改型设计参考,建模过程中严格遵循实际零件的加工工艺要求,所有圆角、倒角、让位槽结构都与实际量产零件保持一致,不存在工艺无法实现的理想化结构。
