标准直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮是机械传动系统中应用最广泛的基础零件之一，日常在轻工输送设备、小型机床进给机构、仪器仪表传动模组、自动化生产线的动力传递单元中都能见到它的身影，核心作用是在平行轴之间传递旋转扭矩，同时可根据配对齿轮的齿数比实现固定转速的匹配调整，不会像斜齿轮那样产生轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，对安装支座的结构强度要求更低，非常适合中低速、载荷平稳的传动场景。

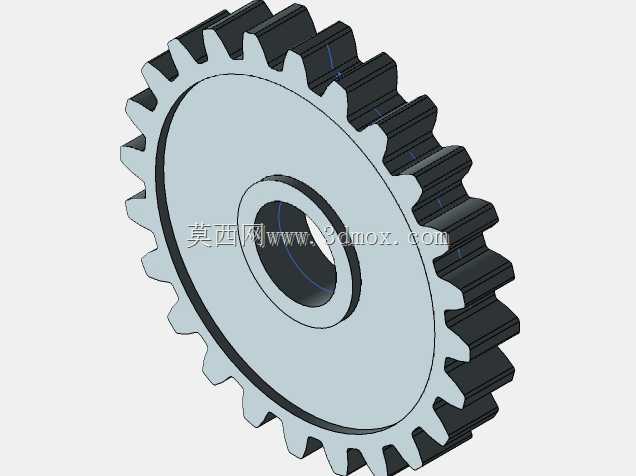

　　从设计逻辑来看，这款齿轮采用标准渐开线齿形设计，齿廓参数符合通用机械传动的啮合标准，能和同模数的标准直齿轮实现无侧隙或者可控侧隙的平稳啮合，传动过程中瞬时传动比恒定，不会出现速比波动导致的传动冲击，在载荷稳定的工况下运行噪音低，传动效率可以达到98%以上。齿轮中心设置的阶梯安装孔，是为了匹配常用的过渡配合传动轴，孔侧的台阶结构可以实现轴向定位，装配时不需要额外加装过多的定位轴套，就能限制齿轮在轴向上的窜动，保证啮合齿宽方向的接触面积均匀，避免偏载导致的齿面局部磨损过快。

　　齿轮的轮缘、辐板、轮毂厚度都经过了等强度校核，辐板采用整体式实心结构，没有多余的减重孔设计，一方面是因为这款齿轮的整体外径不大，实心结构的加工工艺更简单，普通滚齿机一次装夹就能完成齿形加工，生产制造成本更低；另一方面实心辐板的结构刚性更好，在承受短时冲击载荷的时候，不会出现辐板变形导致的齿形错位，能有效延长齿轮的使用寿命。齿宽尺寸控制在合理区间，既保证足够的齿面接触强度，避免齿面接触应力过大出现点蚀，又不会因为齿宽过大导致安装对中误差带来的偏载问题。

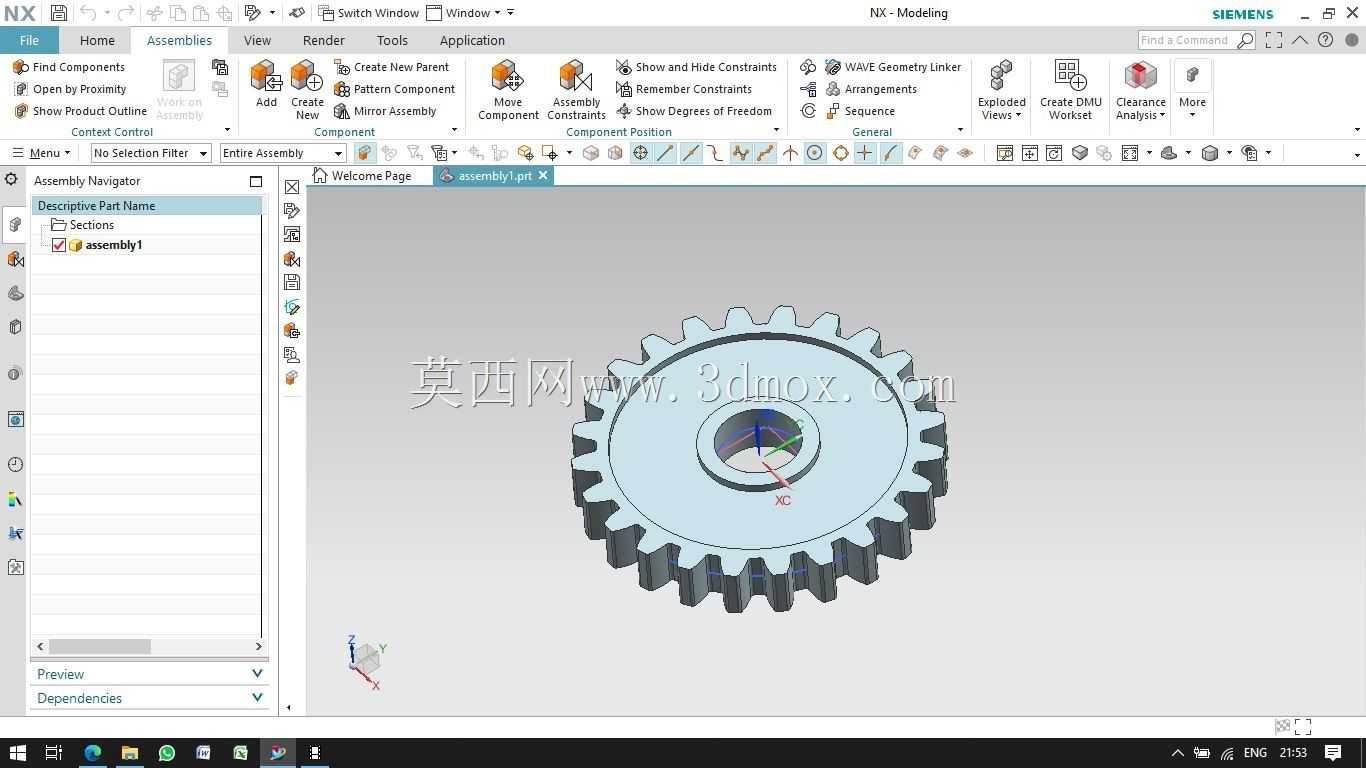

　　实际选型应用的时候，需要注意安装轴的中心距要和配对齿轮的中心距公差匹配，装配前要确认齿面没有毛刺磕碰，啮合时的齿侧间隙要符合对应工况的要求，正反转频繁的场景可以适当减小侧隙，高速运行的场景可以适当放大侧隙避免卡滞。这款齿轮的外形没有多余的凸起结构，安装边界规整，在做传动箱结构设计的时候，不需要为齿轮预留过多的避让空间，能有效缩小整个传动模组的外形尺寸，提升设备的空间利用率。日常维护中只需要定期在齿面涂抹适配的润滑脂，就能减少齿面磨损，保证长期运行的传动精度，不管是做新设备的传动结构设计，还是做旧设备的备件替换，这款齿轮的参数都能适配多数常规平行轴传动的需求，建模时的齿形参数完全符合加工标准，导出工程图后可以直接用于生产加工，不需要再做额外的齿形修正。
