不锈钢哑光单弹簧合页铰链结构设计

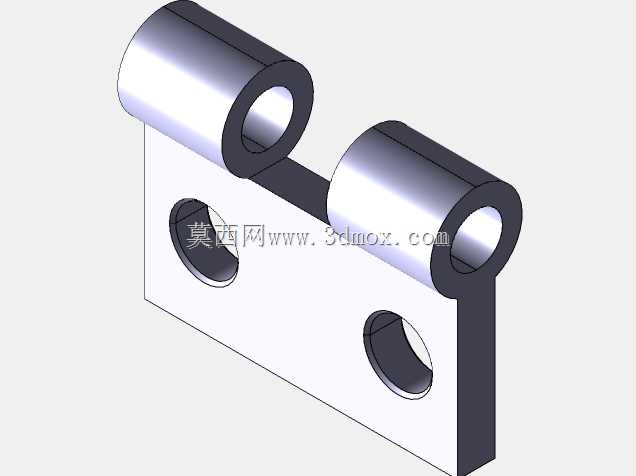

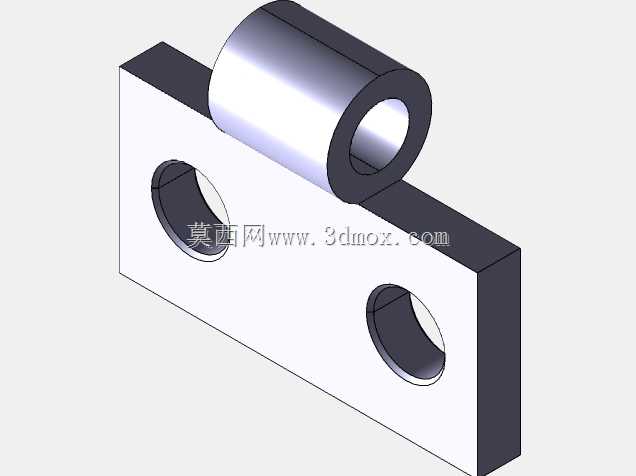

　　这类单弹簧哑光不锈钢铰链，常被应用在需要单向复位开合的小型舱门、仪表设备防护门、工业柜体侧门场景中，核心作用是在两个被连接构件之间提供受控的转动自由度，同时依靠内置弹簧的预紧力实现开合后的自动复位，避免门体无约束晃动产生碰撞或密封失效问题。从结构设计逻辑来看，主体采用折弯成型的不锈钢基板作为承载基体，基板上预留的两个通孔为安装固定位，孔位间距与孔径按照常用的M4/M5紧固件规格匹配，安装时可直接通过螺栓穿过孔位将铰链固定在门框侧的安装面上，不需要额外加工沉台，适配1.5-3mm厚度的门板安装场景，安装边界预留足够的螺栓操作空间，不会出现紧固件与转动结构干涉的问题。两个同轴的卷圆轴套是铰链的转动核心，

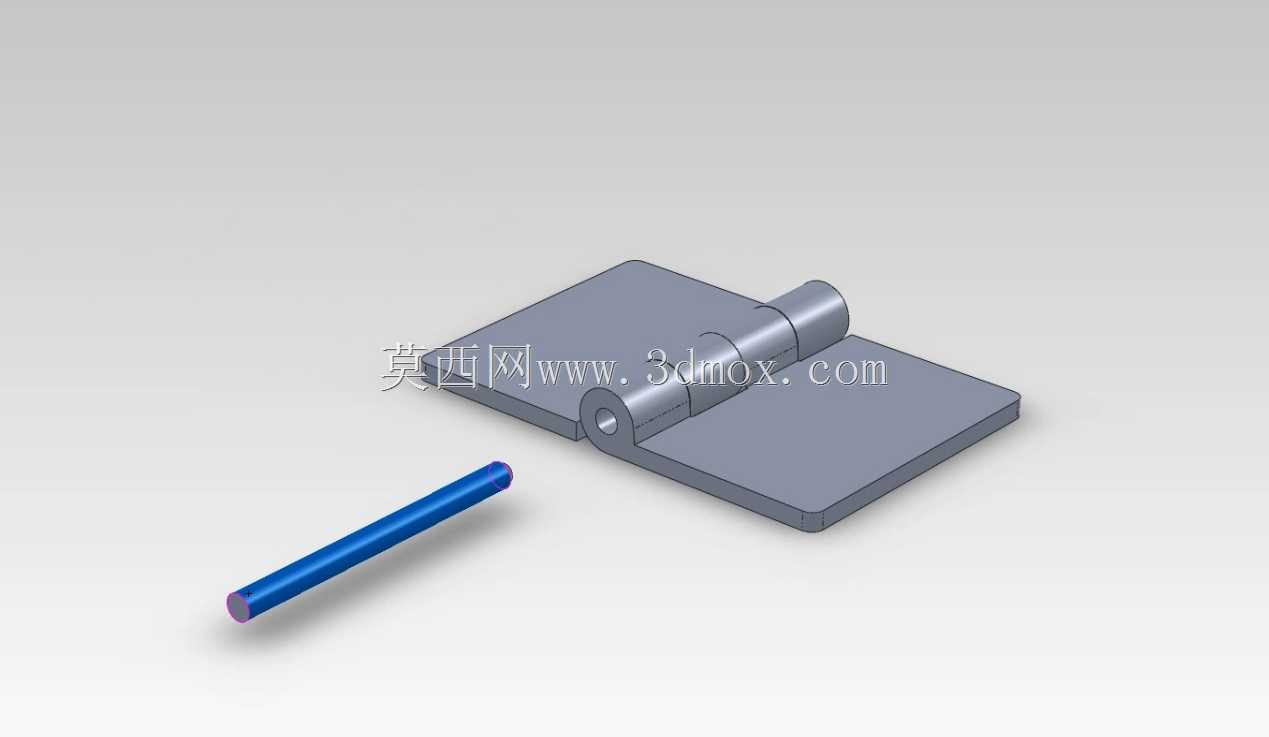

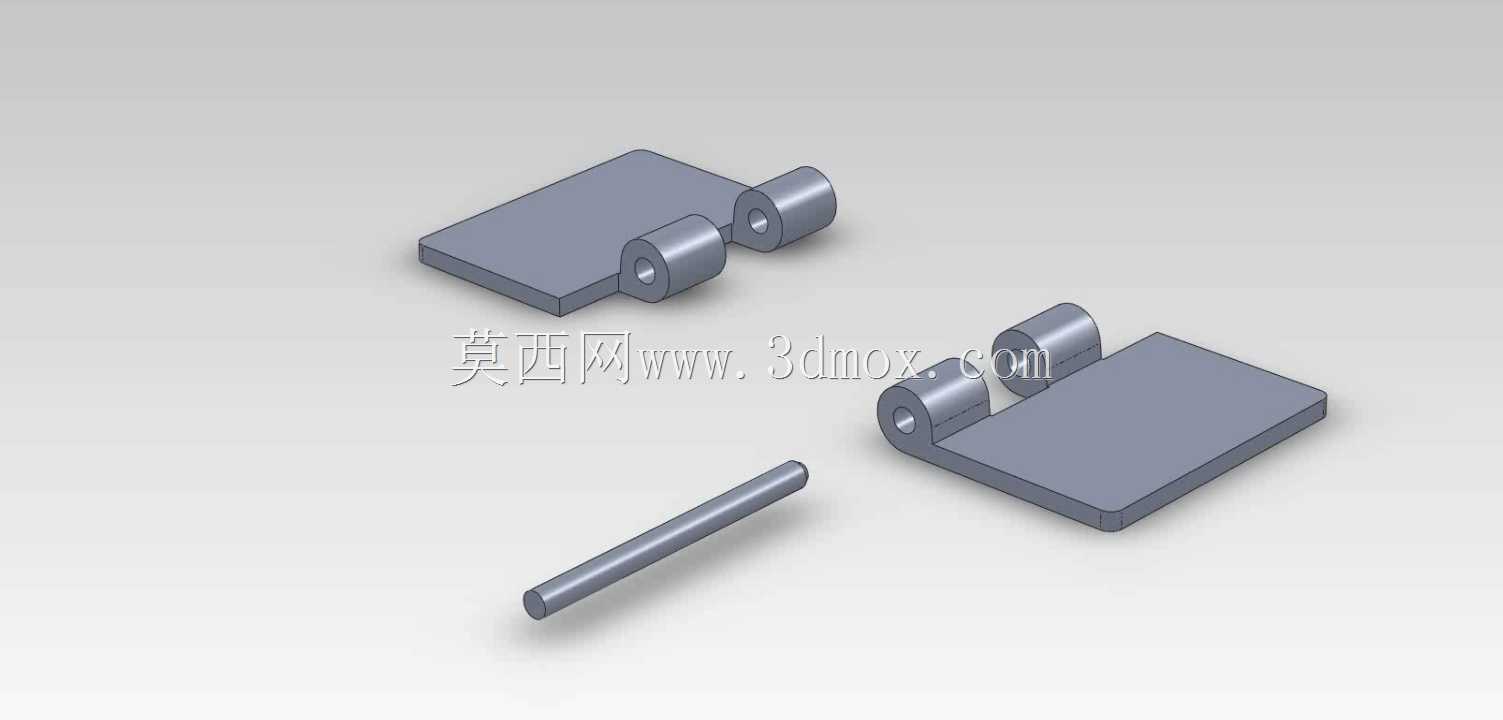

　　轴套与基板采用一体折弯卷圆工艺成型，避免了焊接结构带来的变形与强度不足问题，轴套内孔的同轴度控制在0.05mm以内，保证穿入销轴后转动无卡滞，单侧轴套的长度根据门板开合时的剪切载荷计算，常规工况下可承受100N以内的径向载荷，满足小型防护门、仪表舱门的承重需求。单弹簧的布置藏在两个轴套之间的间隙内，弹簧两端分别卡接在固定页与活动页的定位槽内，装配时预压缩15%的行程，既可以提供足够的复位力矩，又不会因为预紧力过大导致开合手感过硬，哑光不锈钢的表面处理可以减少车间环境下的反光干扰，同时提升表面抗指纹、抗轻微锈蚀的能力，适配工业现场多粉尘、少量油污的使用环境。设计过程中特意将转动副的间隙控制在0.1-0.2mm之间，

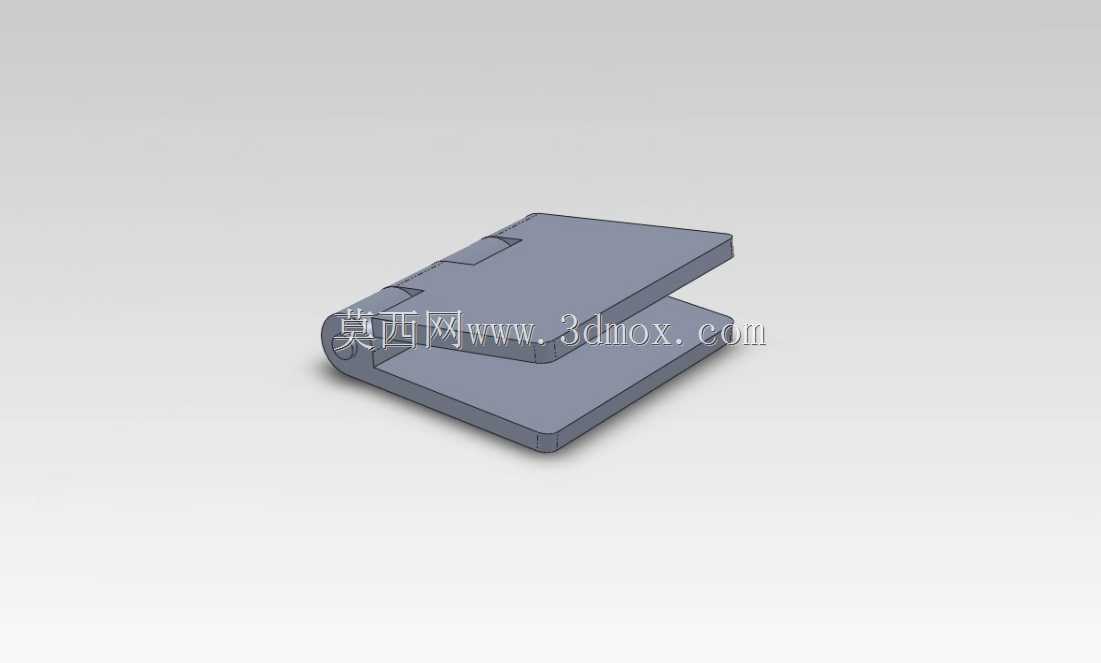

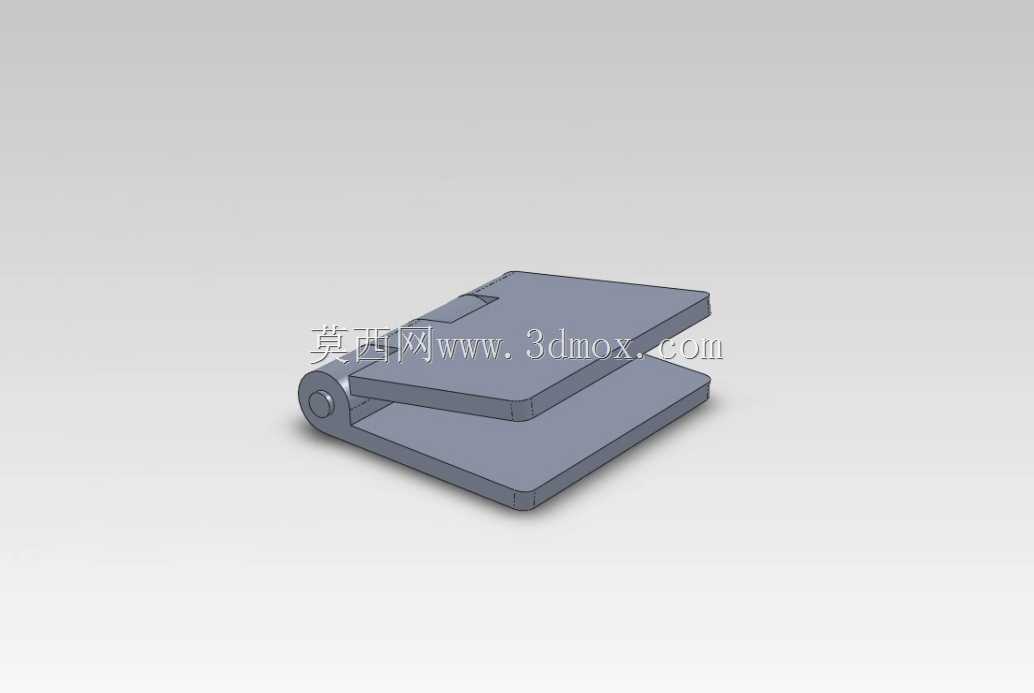

　　既可以补偿安装时的少量位置偏差，又不会因为间隙过大导致门体下垂，基板的折弯圆角按照板材厚度的1.5倍设计，避免折弯处出现应力集中导致断裂，所有棱边都做了0.3mm的倒角处理，安装和使用过程中不会划伤操作人员。这类铰链不同于普通的无弹簧合页，不需要额外搭配门吸或者碰珠结构，单一部件即可实现转动连接与自动复位两个功能，能减少设备装配时的零件数量，降低整体装配工时，在小型仪器仪表外壳、自动化设备的检修门、通讯柜体的侧门场景中替换普通合页，可有效提升装配效率与使用可靠性。建模过程中对卷圆部位的成型工艺做了同步校验，确保展开后的板材尺寸符合冲压折弯的工艺要求，没有出现无法成型的倒扣或者过小折弯角，安装孔的位置也做了装配干涉校验，当门板转动到最大开合角度120度时，铰链本体与门板、门框之间不会出现结构碰撞，预留的安全间隙满足表面喷塑、喷漆的涂层厚度要求，不会因为后续表面处理导致转动卡滞。
