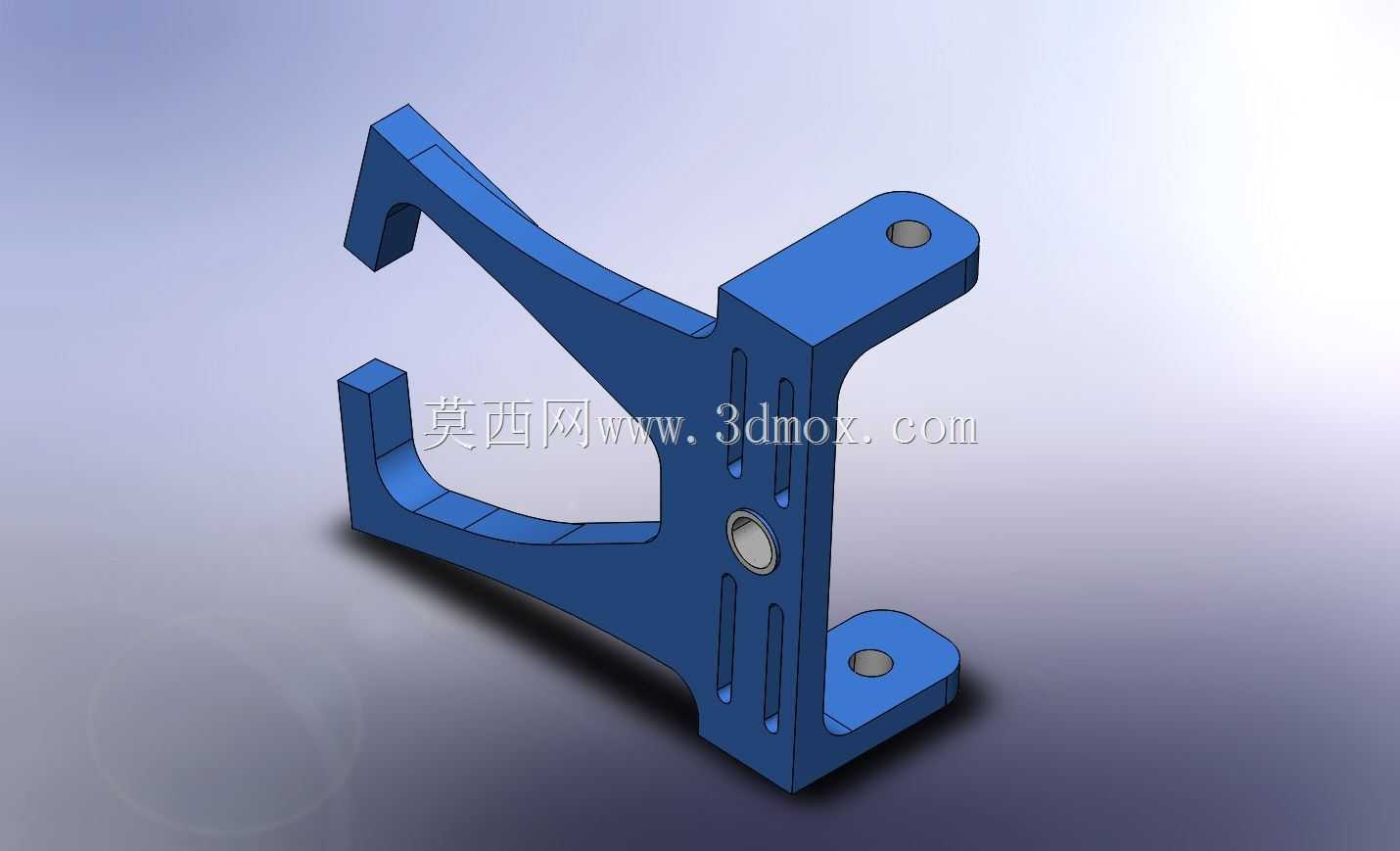

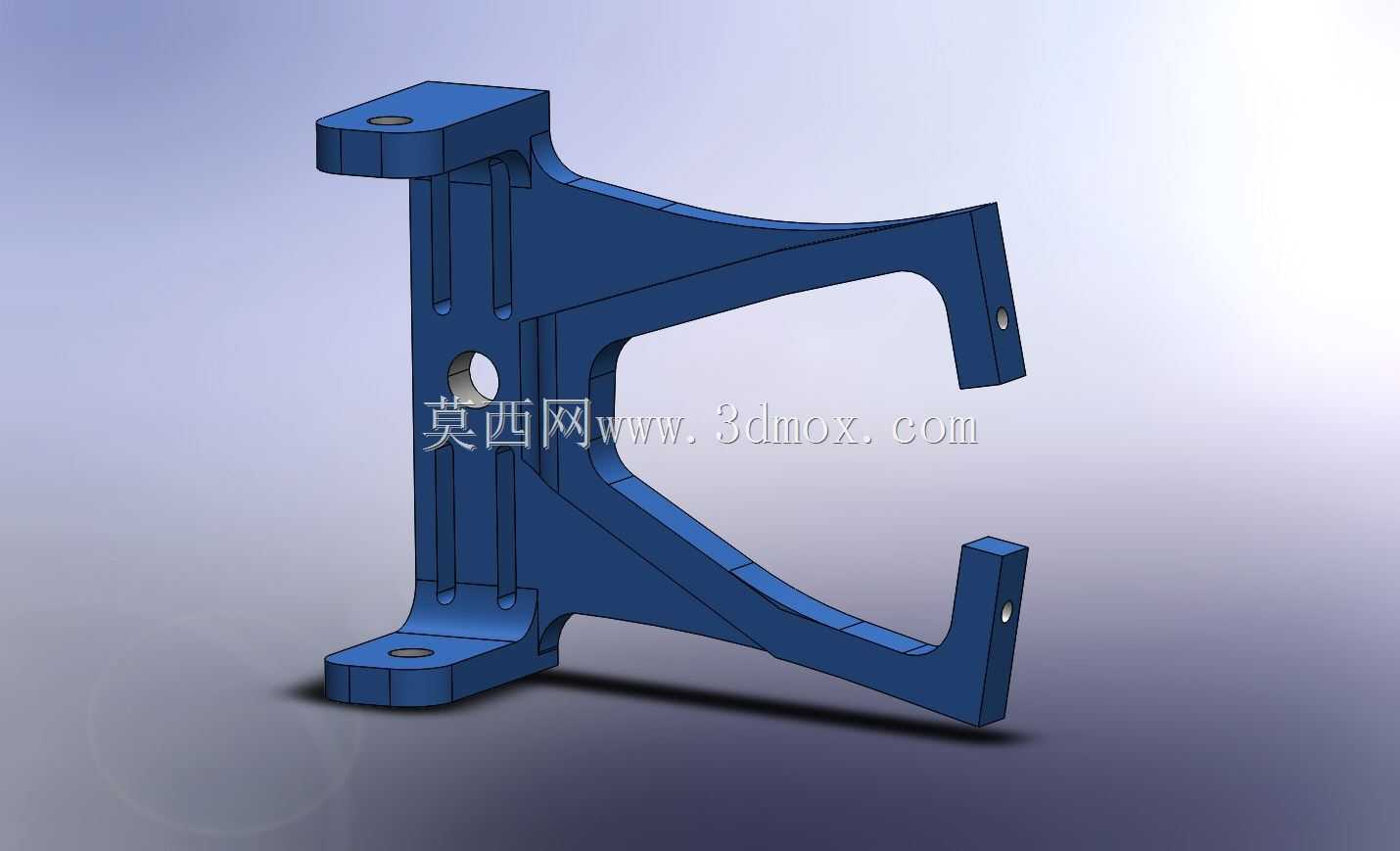

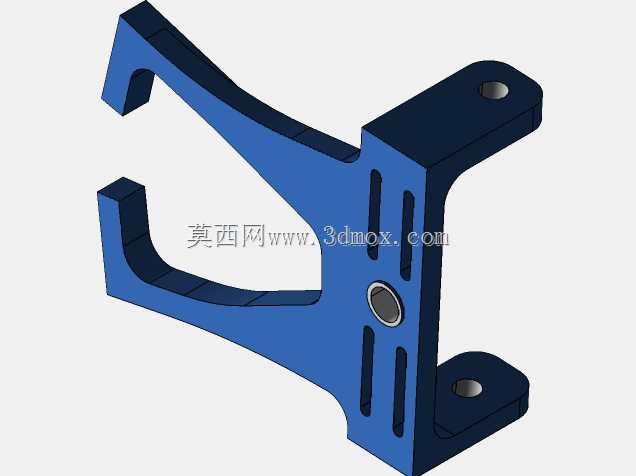

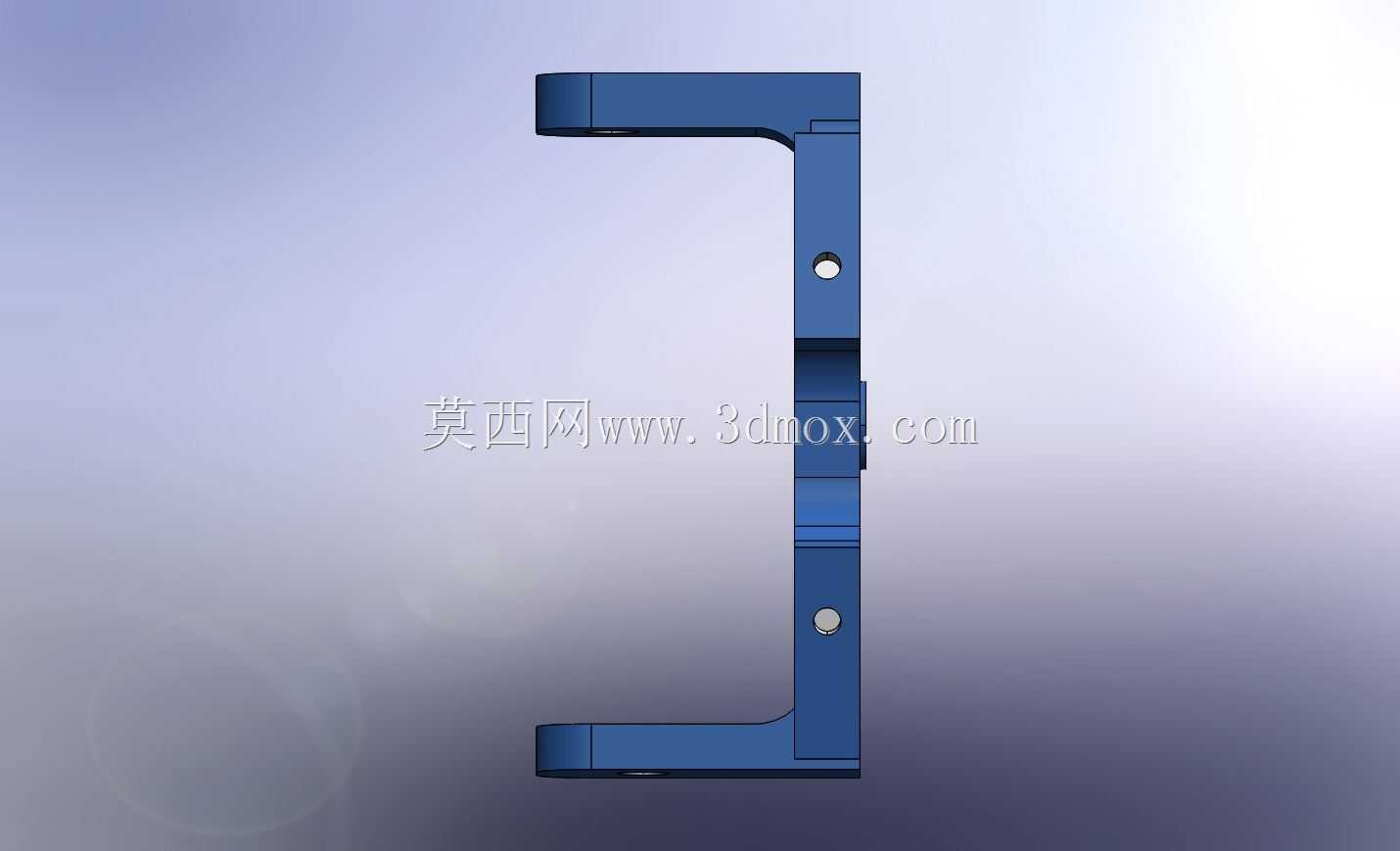

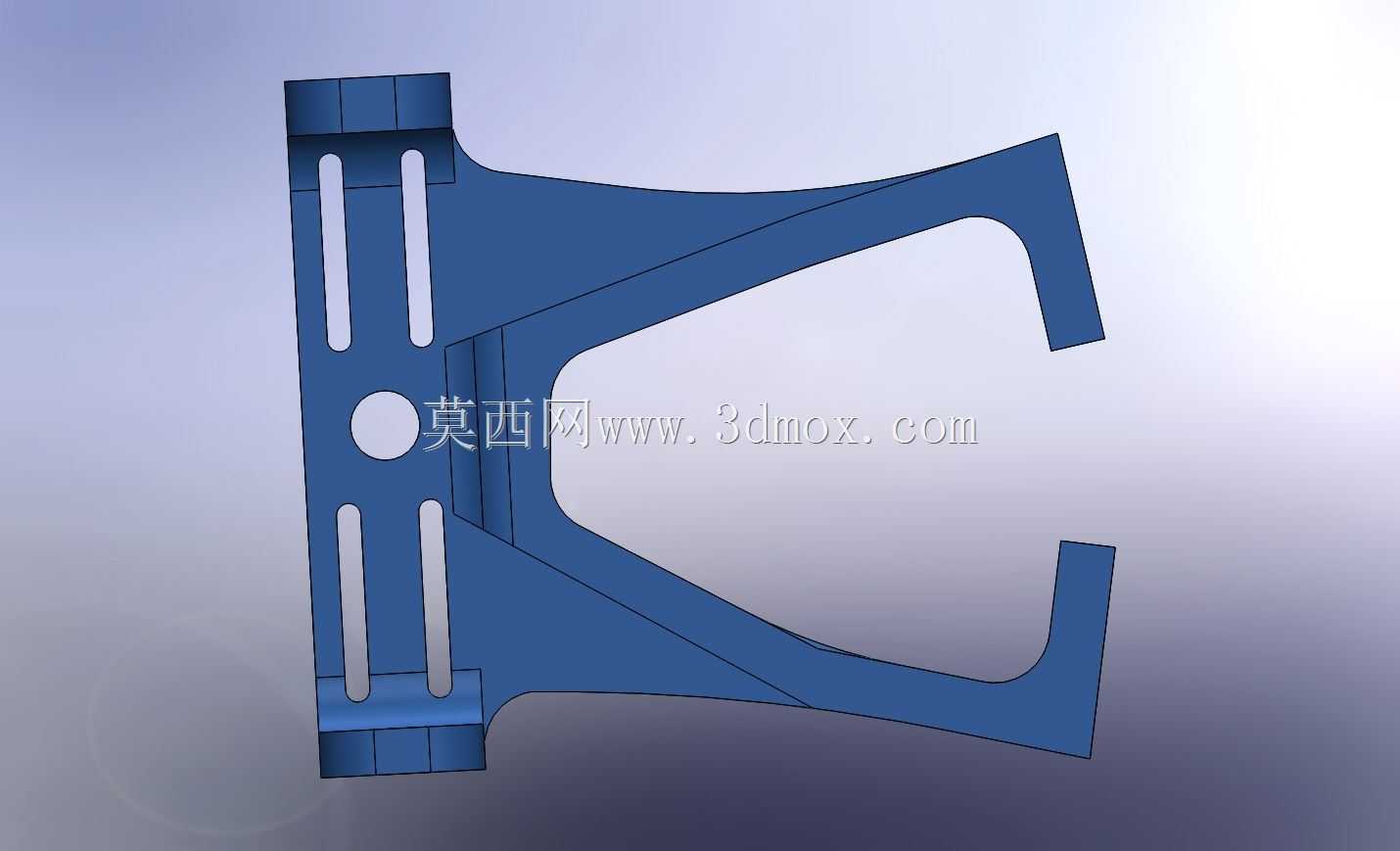

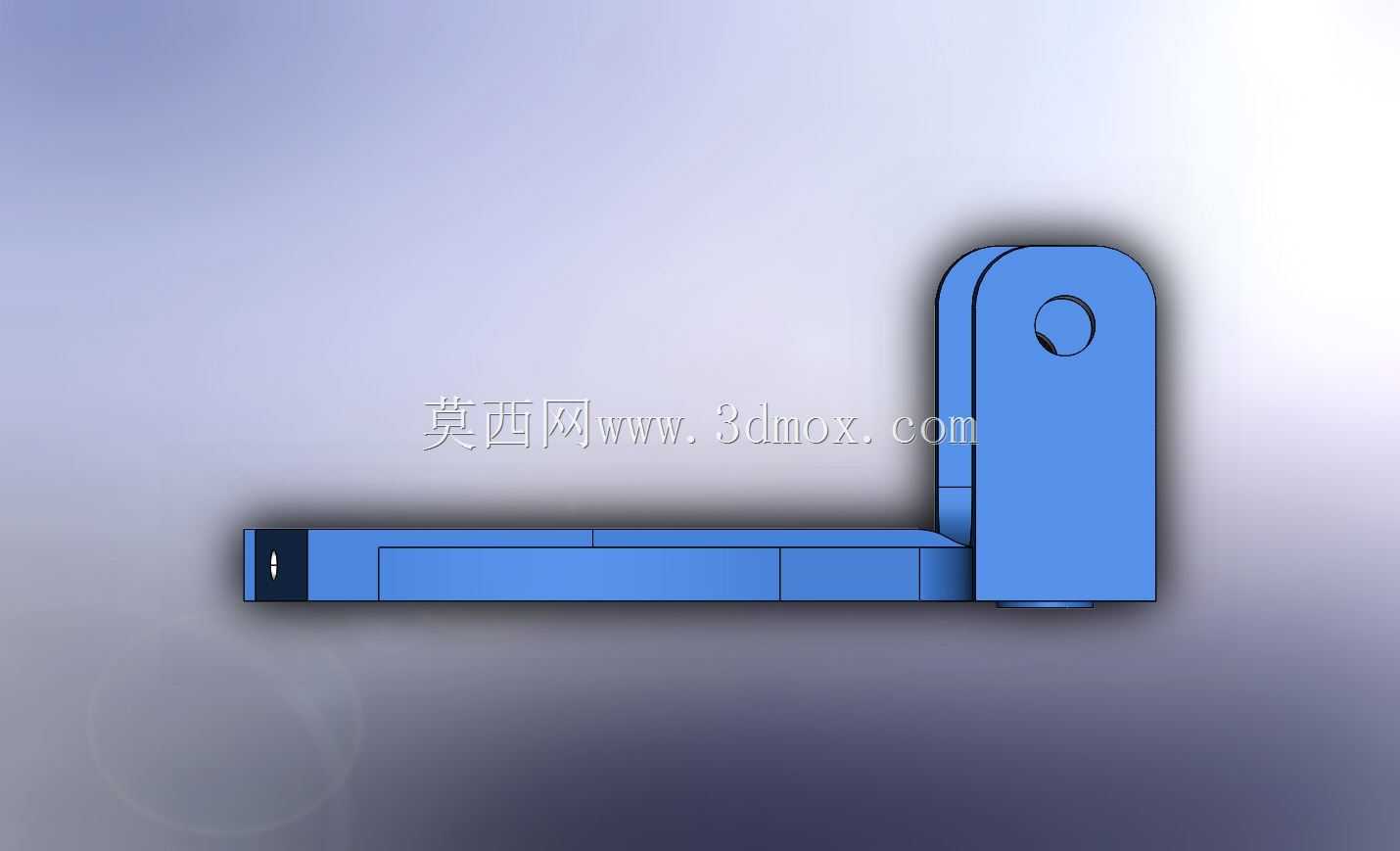

五英寸有效长度汽车左前转向节结构

　　该部件属于汽车底盘行走系统的核心承载构件，安装于前桥左侧位置，是连接悬架、转向拉杆与轮毂单元的关键枢纽，日常行驶中需要同时传递车身载荷、承接转向动作输入、缓冲路面颠簸带来的冲击载荷，直接影响整车的操控稳定性与行驶安全性。设计阶段首先锁定5英寸的有效长度作为核心安装边界，围绕该尺寸约束协调周边部件的装配空间，上部预留的安装孔位用于对接减震器支座与上摆臂连接点，下部的安装平面适配下摆臂的固定接口，中部的通孔为主销装配预留位置，前端叉形结构的两个同轴孔位则用于固定转向拉杆球头与轮毂轴承座，所有孔位的同轴度、平面度公差均按照底盘件的严苛要求设定，避免装配后出现运动干涉或者应力集中问题。设计过程中同步纳入KPI、外倾角、

　　主销后倾角等四轮定位核心参数的匹配校核，确保部件装车后无需额外调整即可满足整车定位参数要求，减少总装环节的调校工作量。完成基础结构建模后，通过拓扑优化手段对非承载区域的材料进行去除，在不降低结构强度的前提下削减整体重量，适配整车轻量化的设计趋势，材料选用7075T6铝合金，该材料具备优异的比强度与抗疲劳性能，可承受约2000N的垂直载荷冲击，完全覆盖日常铺装路面行驶、轻度非铺装路面通行的载荷工况。结构上采用加强筋布局对应力集中区域进行补强，叉形臂的过渡位置均做圆弧过渡处理，避免应力突变引发的疲劳断裂风险，所有安装面均预留了足够的螺栓操作空间，方便后期维保环节的拆装作业。该部件的建模过程完整覆盖了参数化建模、CAE仿真校核、拓扑优化迭代的全流程，结构尺寸完全匹配实车安装边界，可直接用于底盘系统的装配验证、性能仿真或者改装件的开发参考。
