高温粉尘环境零件防护安装载板结构

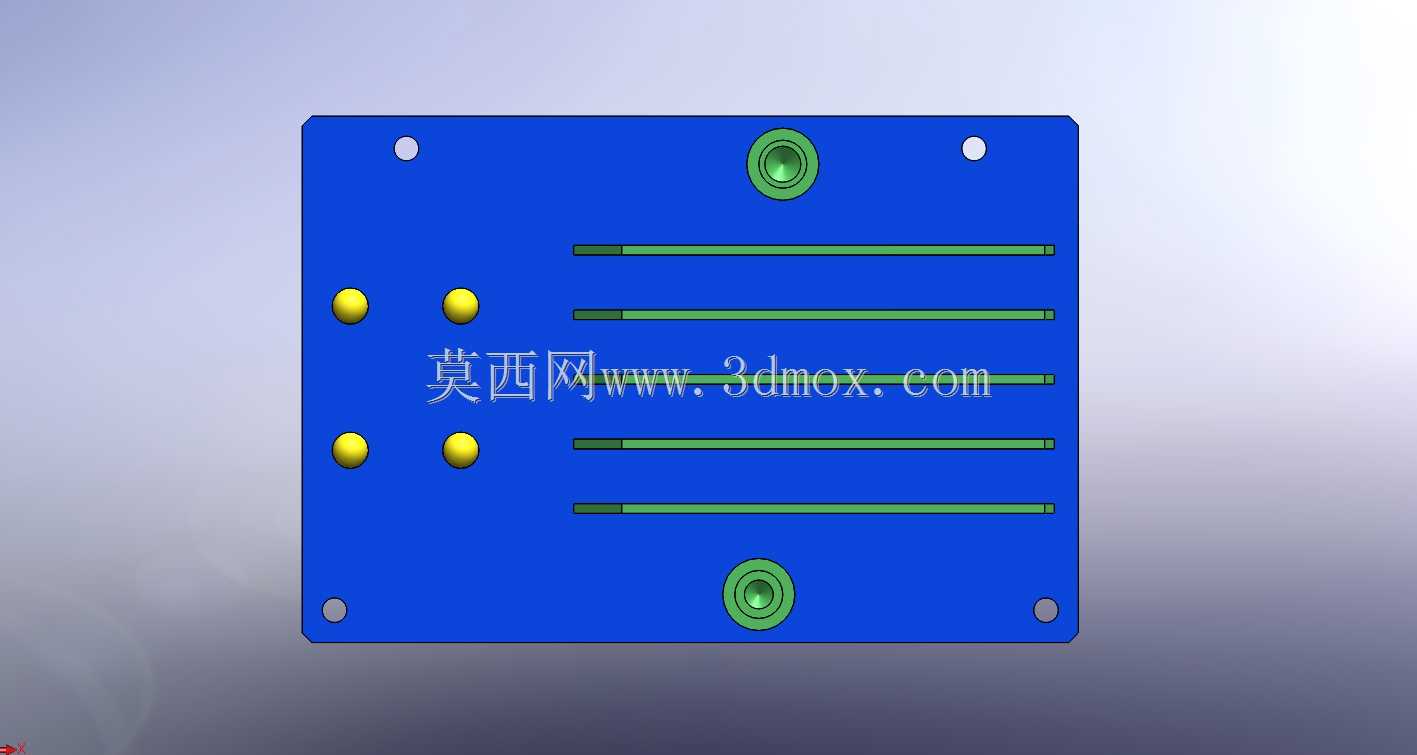

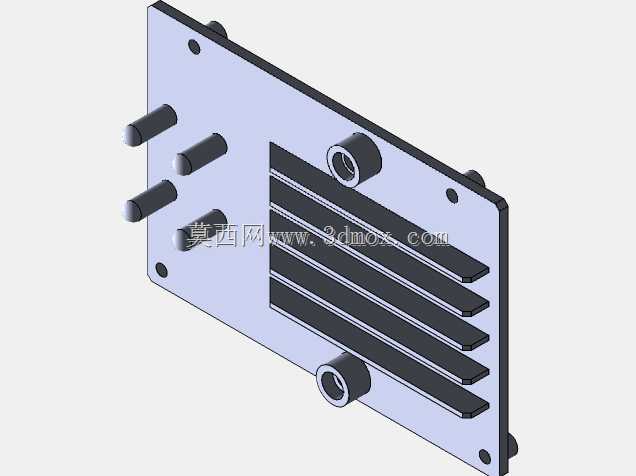

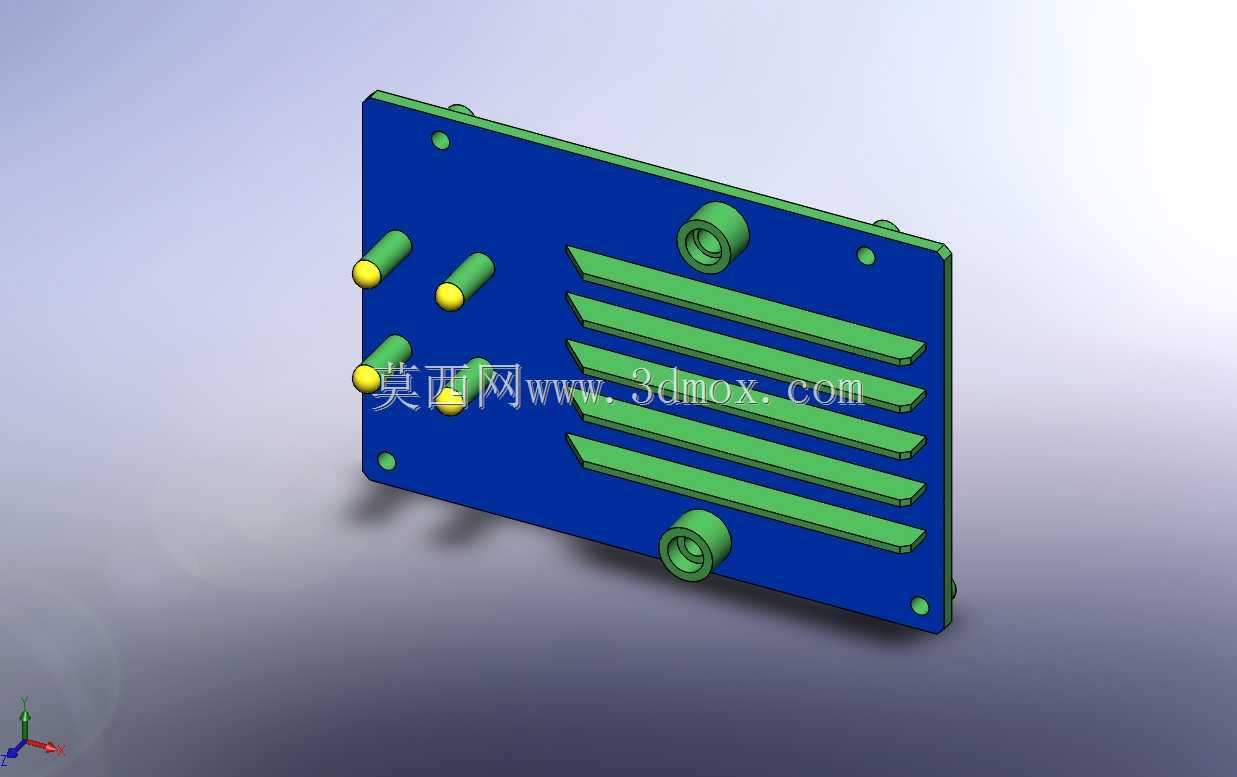

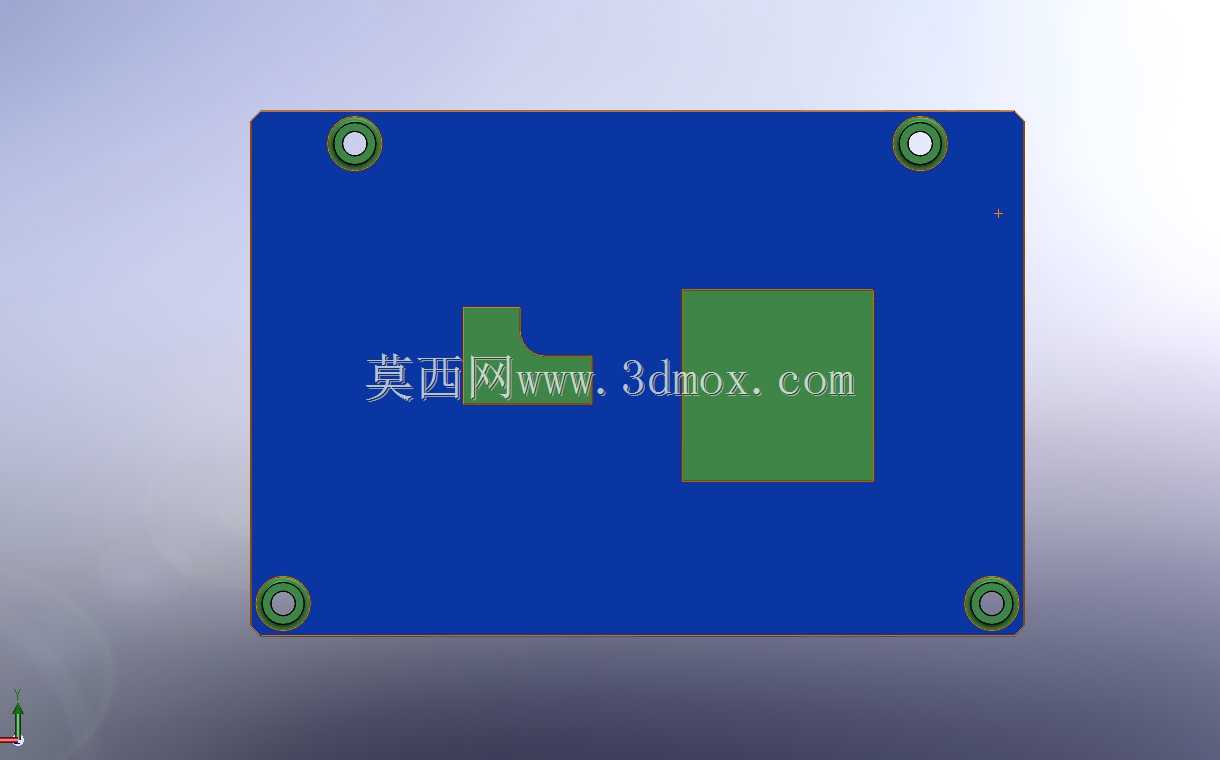

　　这款防护载板结构主要面向存在高温、多粉尘的工业作业场景，可直接搭载在设备内部的核心功能区域，为内置的机器传动零件、电路控制元件提供物理防护屏障，隔绝外界粉尘侵入、降低高温工况下零件的磨损速率，延长核心部件的连续运行寿命。从结构设计来看，载板主体采用平板式基体布局，基体表面设置多道平行排布的凸起格栅结构，一方面可以在载板与被防护零件之间预留出均匀的空气流通间隙，强化被动散热效果，避免局部热量堆积；另一方面格栅的凸起结构可以提升载板整体的结构刚度，降低薄板受外力冲击产生形变的概率。载板上的安装定位结构做了差异化设计，四个边角位置设置小尺寸定位孔，用于载板自身在设备舱内的初步对位固定；基体上下两端布置带通孔的圆柱凸台，

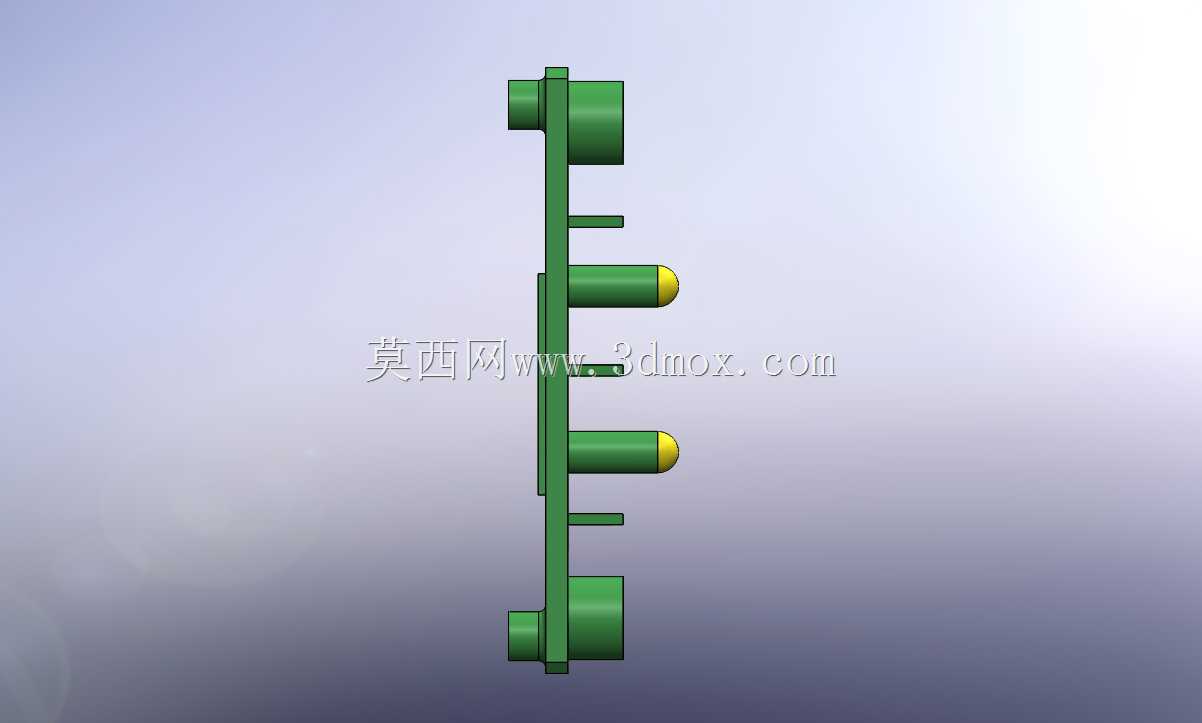

　　凸台高度经过匹配计算，安装后可让载板与安装基面保持固定间距，避免基面不平整导致的装配应力；基体左侧伸出的带黄色端头的定位柱，用于被防护的电路元件的快速插接定位，省去装配过程中的反复对位步骤，提升装配效率。设计过程中充分考虑了实际装配的边界约束，载板整体外轮廓为规则矩形，可适配多数设备舱内的矩形安装空间，所有安装孔位的中心距、凸台的突出高度、定位柱的伸出长度都预留了调整余量，可根据实际搭载的零件尺寸、安装舱位的空间大小做参数微调，不需要重构整体结构即可适配不同规格的防护需求。载板的边角位置做了小圆角过渡处理，避免装配过程中锐边划伤操作人员或者刮损相邻的线路外皮，所有凸起结构与基体的连接位置都做了圆弧过渡，减少应力集中点，

　　提升载板在持续振动工况下的结构强度，避免长期使用后出现连接位置断裂的问题。在实际应用中，这类载板不需要额外增加复杂的密封结构，仅靠自身的物理遮挡与间隙导流作用，就能阻挡大部分大颗粒粉尘直接接触核心零件，配合表面的散热格栅，可在高温环境下维持被防护零件的工作温度处于合理区间，减少因粉尘磨损、高温过热导致的零件故障，降低设备的日常维护频次。
