全地形车用角形转向节结构优化设计

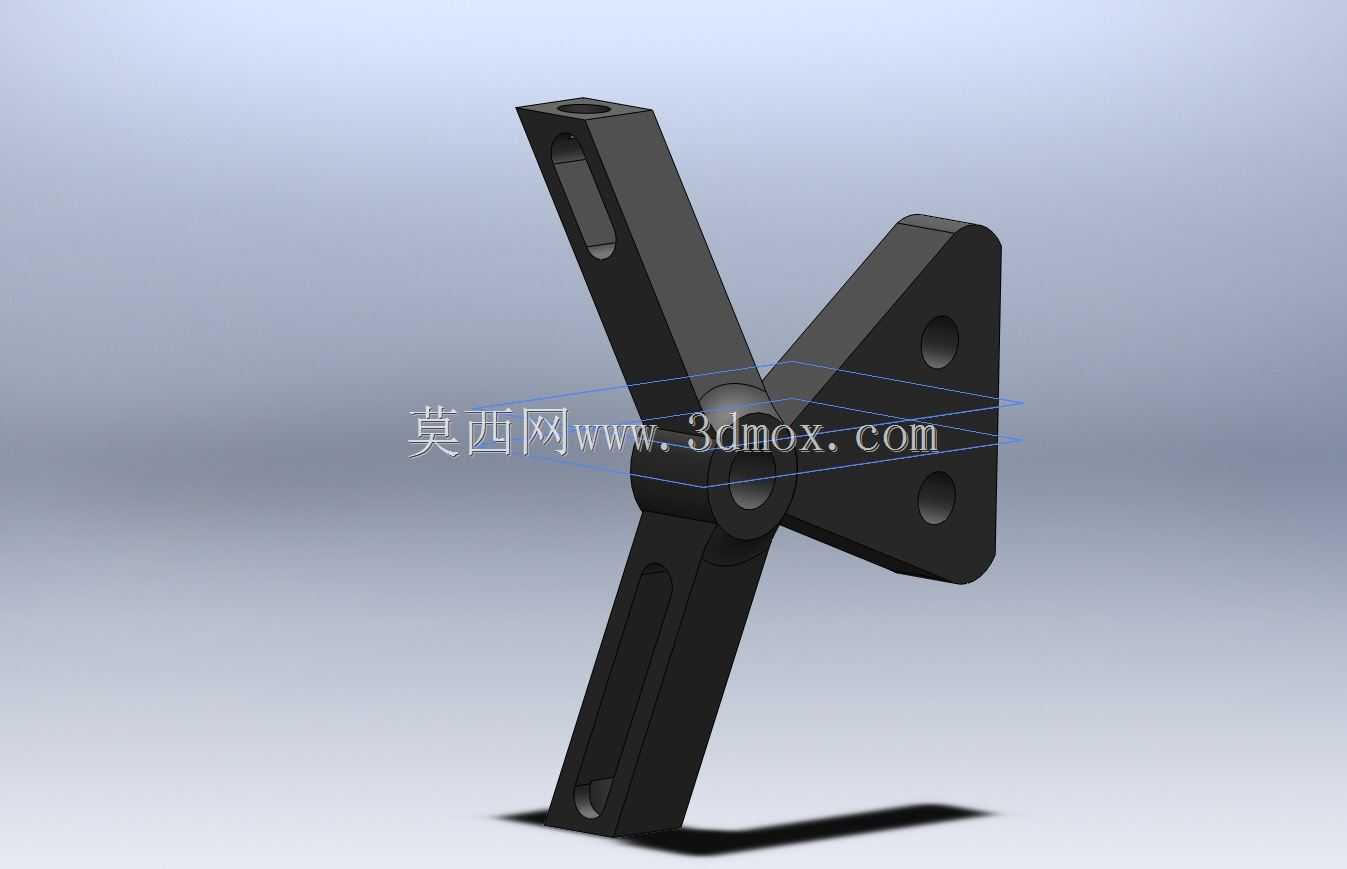

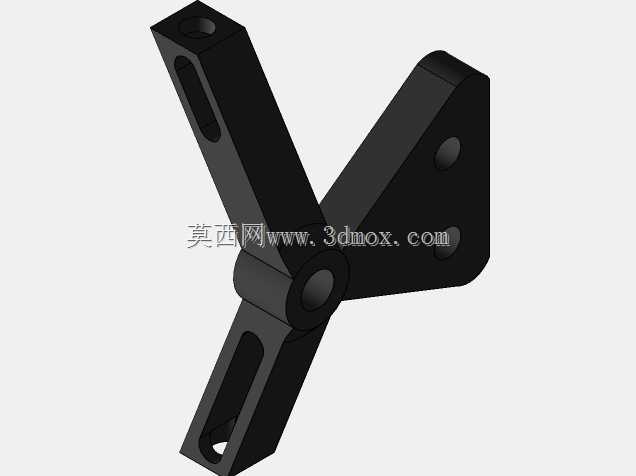

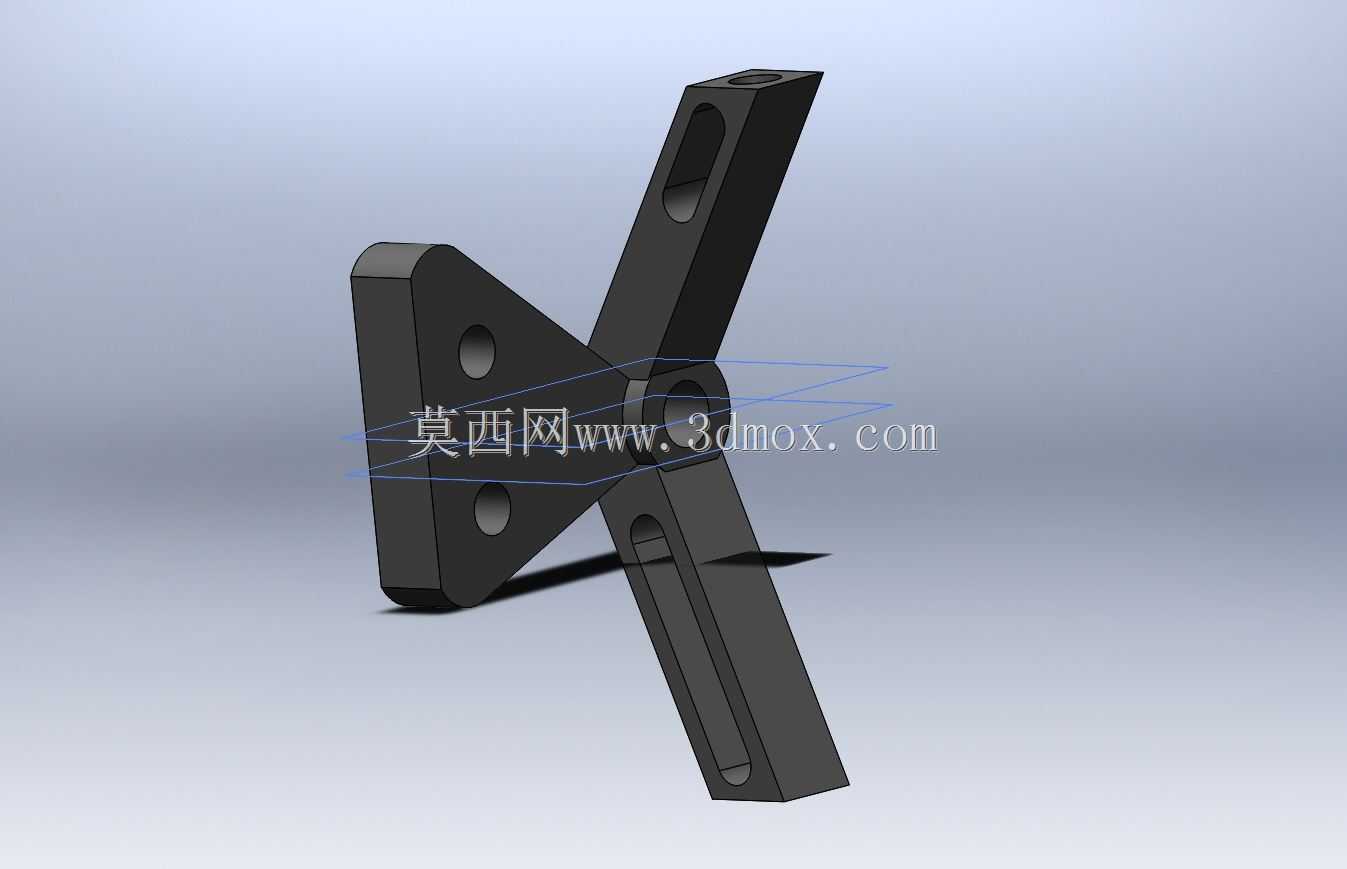

　　在非道路全地形车辆的底盘行走系统设计中，转向节作为连接悬架、车轮与转向机构的核心承载部件，其结构强度、几何参数与安装适配性直接决定整车的转向操控精度与复杂路况行驶可靠性。这款角形转向节的开发完全围绕ATV车型的非铺装路面使用场景展开，区别于常规乘用车辆的转向节结构，其采用三角支撑式的角形主体构型，在控制整体重量的前提下最大化承载截面的抗弯抗扭性能，适配全地形车频繁冲击、大角度转向的作业需求。

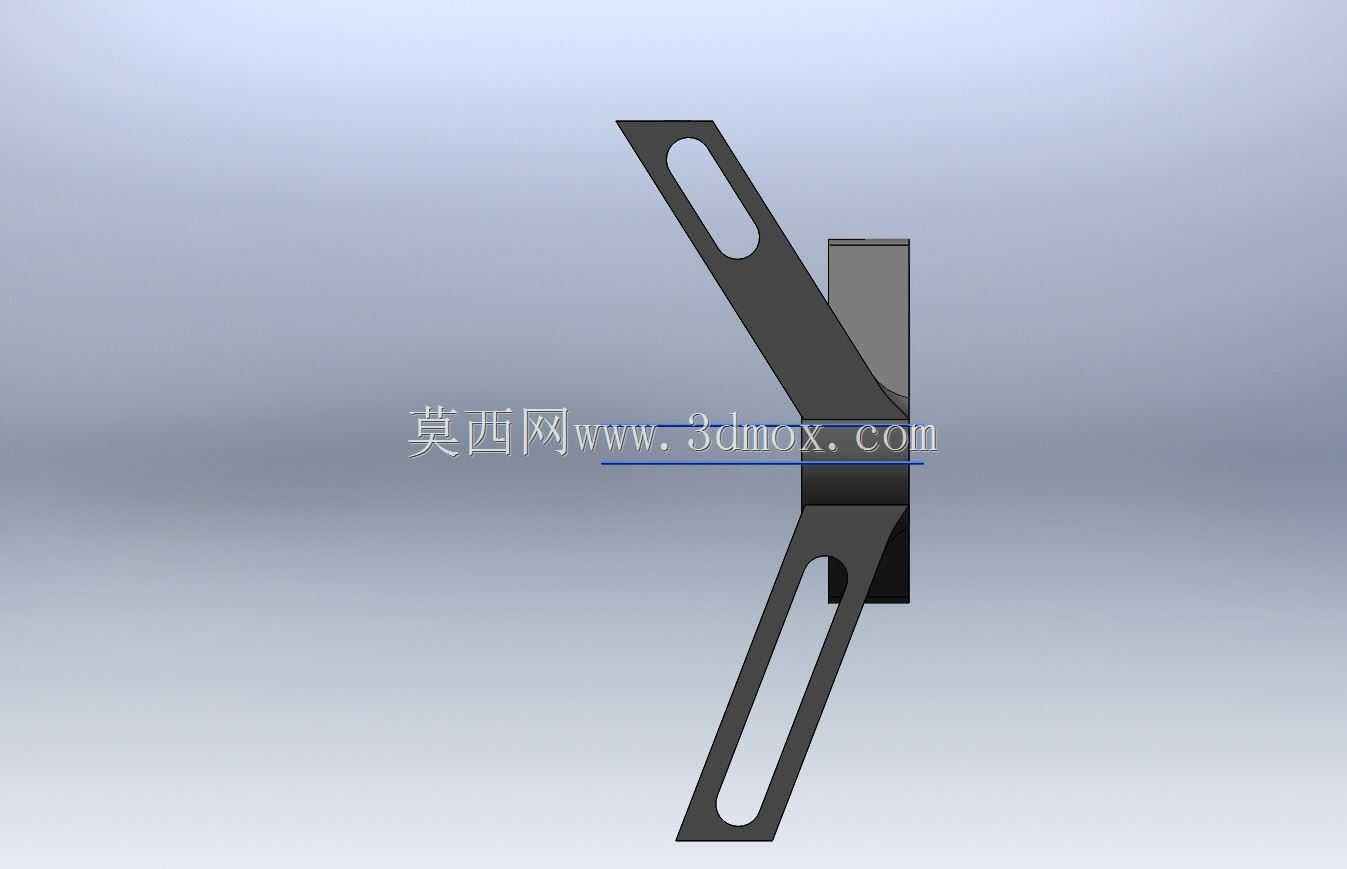

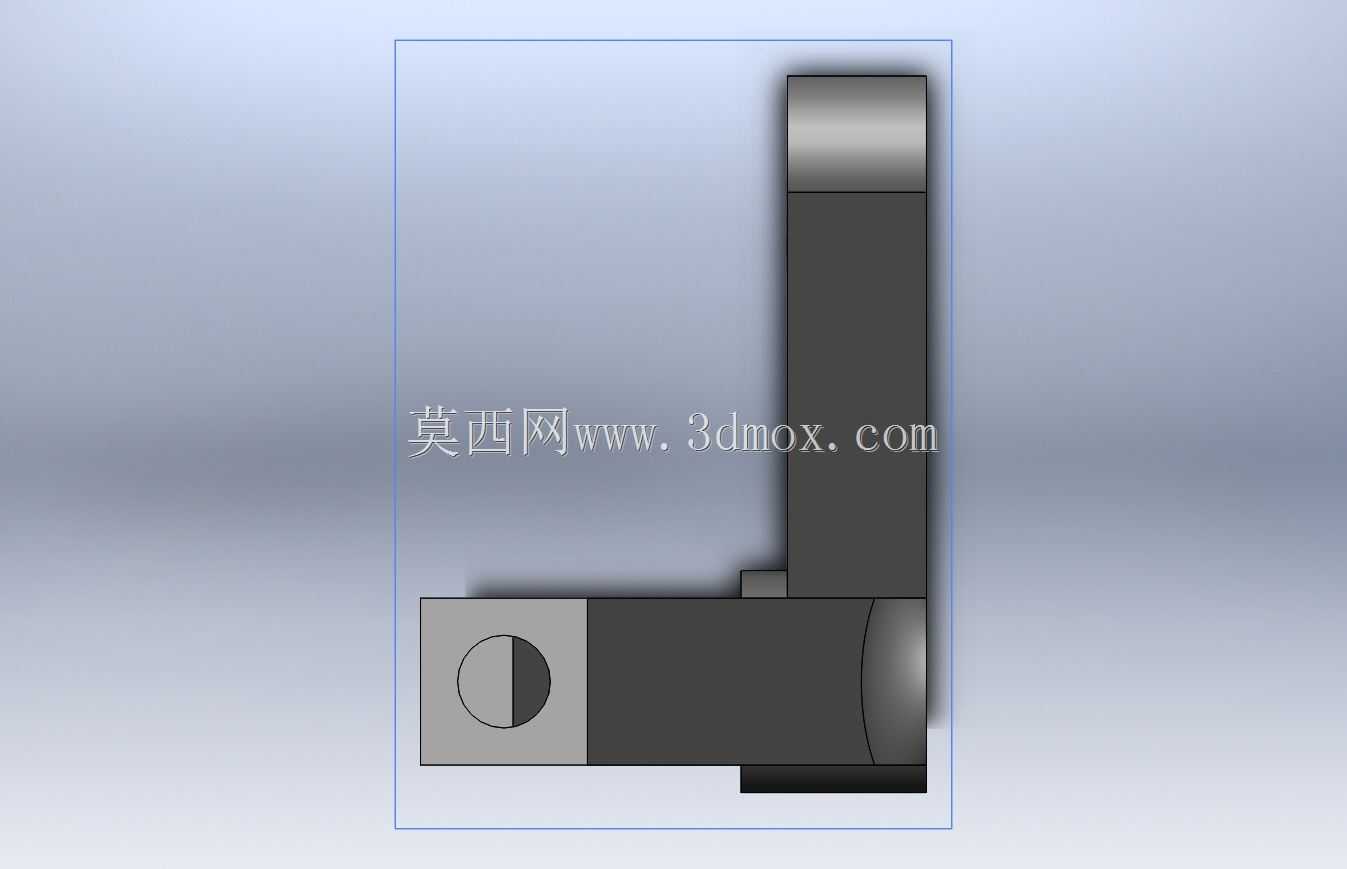

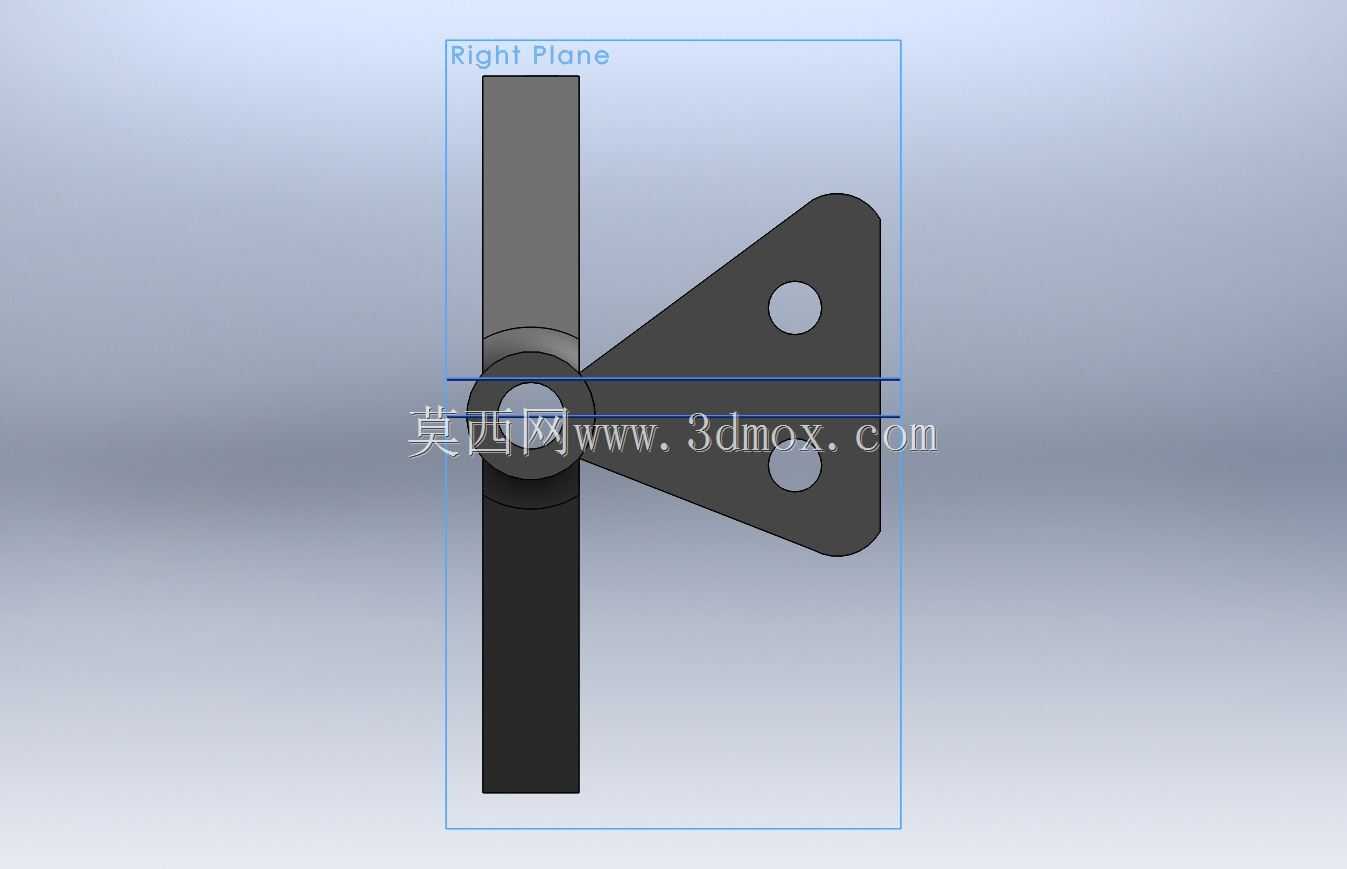

　　从实际功能落地角度看，该部件首先承担车轮的转向铰接功能，主体中心的铰接孔位用于匹配转向主销，实现车轮绕主销的3.45度KPI角度偏转，这个主销内倾参数的设定经过多轮动力学仿真验证，既能够保证转向时车轮的自动回正力矩足够，又不会因为内倾角度过大导致转向沉重，适配ATV车型无助力转向的结构特性，降低驾驶者在泥泞、砂石路面的转向操作力度。转向节的三个延伸臂分别承担不同的连接功能，其中两个对称分布的臂端预留了长条形安装孔位，用于适配制动卡钳的安装固定，孔位的长槽设计预留了一定的装配调整余量，能够兼容不同摩擦片厚度的卡钳安装需求，避免加工误差导致的装配干涉。第三个臂端则用于连接转向拉杆，孔位的位置精度经过严格校核，保证转向过程中左右轮的转角关系符合阿克曼几何要求，减少轮胎在转向过程中的异常磨损。

　　设计过程中针对转向节的外形做了针对性的拓扑优化，在去除非承载区域冗余材料的同时，在铰接孔、安装孔等应力集中区域做了加厚与圆角过渡处理，避免应力集中导致的部件疲劳断裂。整体有效长度控制为5英寸，这个尺寸参数完全匹配5英寸轮辋的ATV车型安装边界，安装面的平面度、孔位的同轴度公差都按照底盘件的通用精度要求设定，不需要额外做适配加工即可直接完成与现有悬架、制动系统的装配。部件的外形轮廓充分考虑了越野场景的通过性需求，所有外露边缘都做了倒角处理，避免行驶过程中被石块、树枝勾挂造成部件损坏，同时制动卡钳的安装位做了内凹设计，在车轮跳动到极限位置时也不会与轮辋、悬架摆臂发生运动干涉。

　　从结构强度层面看，该转向节的材料选型适配常规的40Cr锻造工艺，热处理后的表面硬度能够满足冲击载荷下的使用要求，拓扑优化后的重量比同载荷等级的常规转向节降低约18%，有效减少了簧下质量，提升车轮在颠簸路面的贴地性能。安装边界的设定充分考虑了维修替换的通用性，所有连接孔位的尺寸、间距都与市面主流同级别ATV车型的转向节保持一致，不需要改动周边部件即可完成替换安装，降低售后维修的配件适配成本。
