有效长度五英寸右前转向节结构设计

　　在乘用车辆、小型非道路作业车辆的前桥转向系统中，右前转向节是承担载荷传递与转向动作执行的核心承载构件，本次设计的转向节有效工作长度设定为5英寸，适配窄轮距小型代步车辆、场地作业巡检车的前桥安装空间需求。从实际装车场景来看，该部件上端需要衔接悬架减振器支柱的安装支座，下部叉臂对应下摆臂球头的连接点位，侧方预留的安装位用于固定制动卡钳支架与轮毂轴承单元，转向过程中还要承接转向拉杆的横向作用力，在车轮上下跳动、转向动作同步进行时，需要同时承受垂直载荷、纵向制动力与侧向转向力的复合作用，因此结构设计阶段对受力路径的排布做了针对性优化。

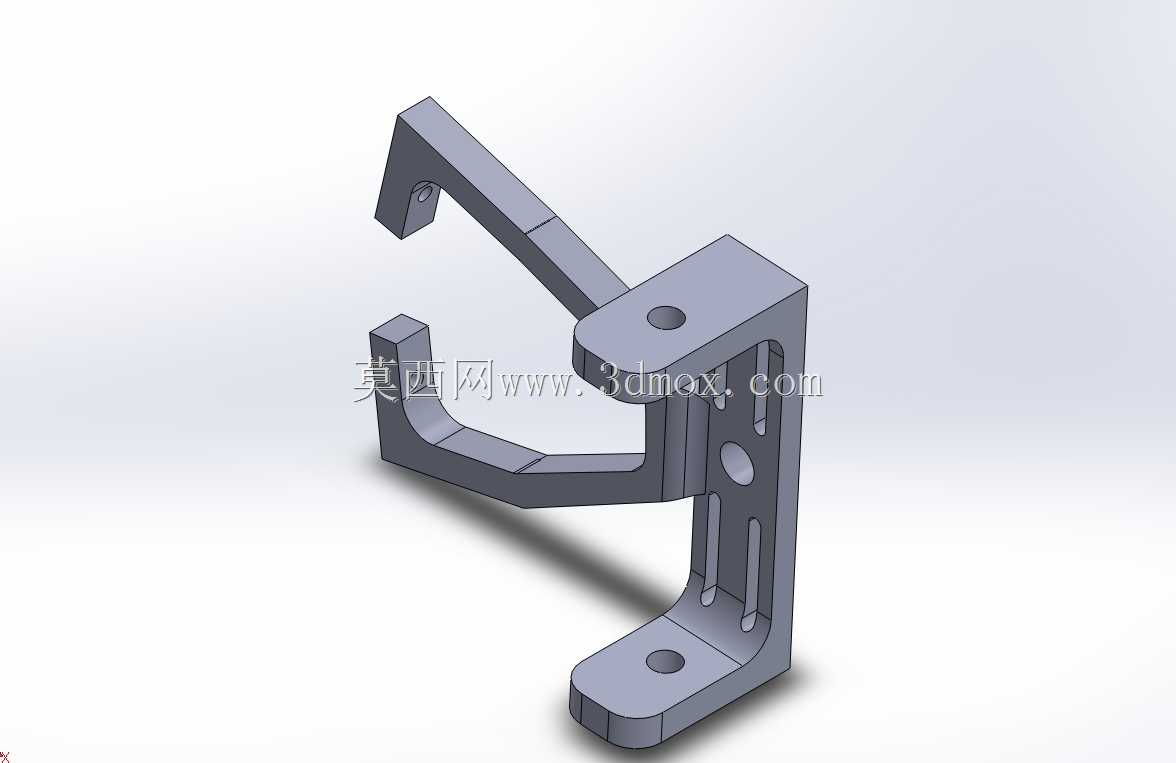

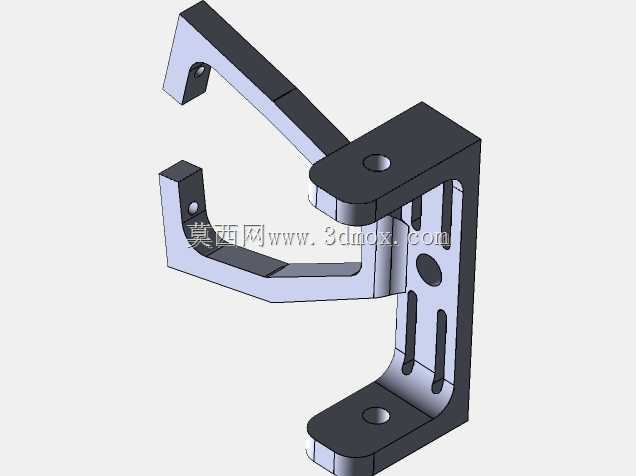

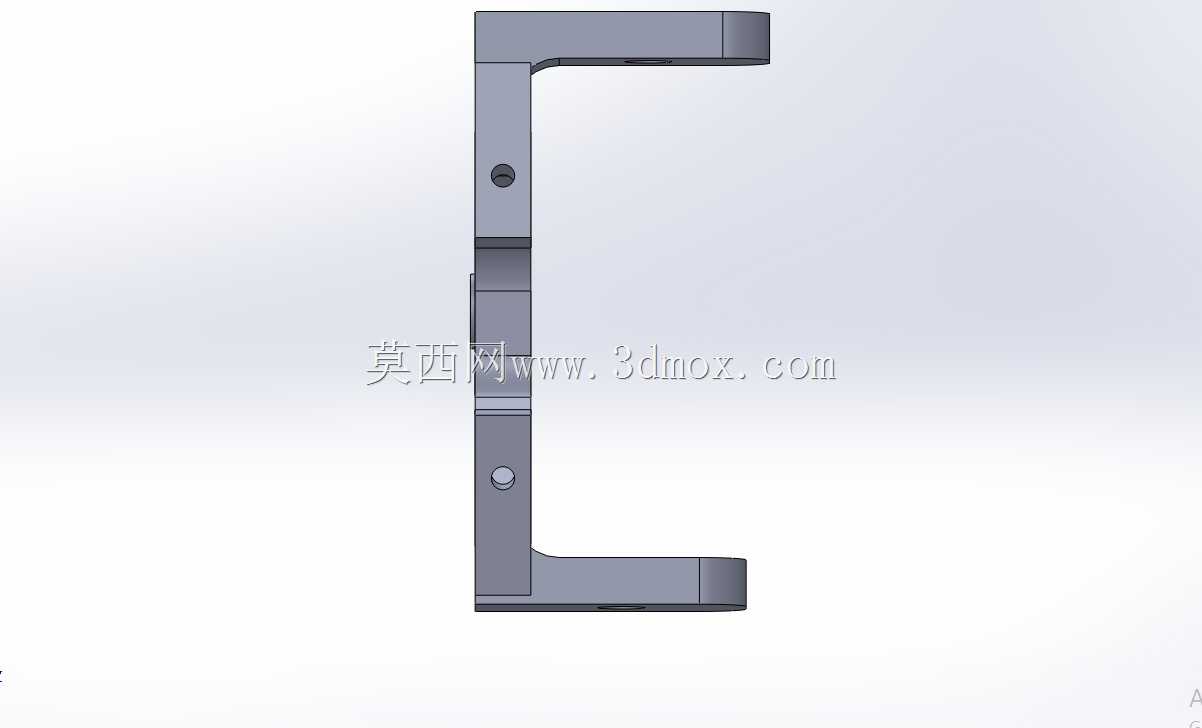

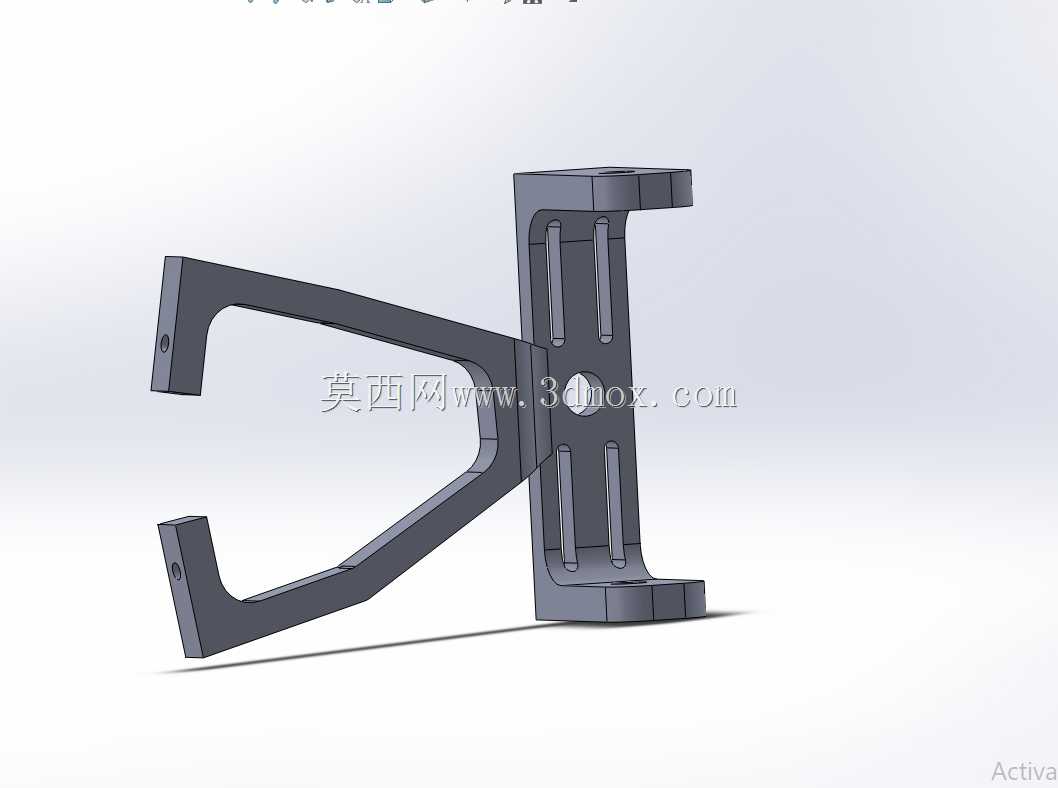

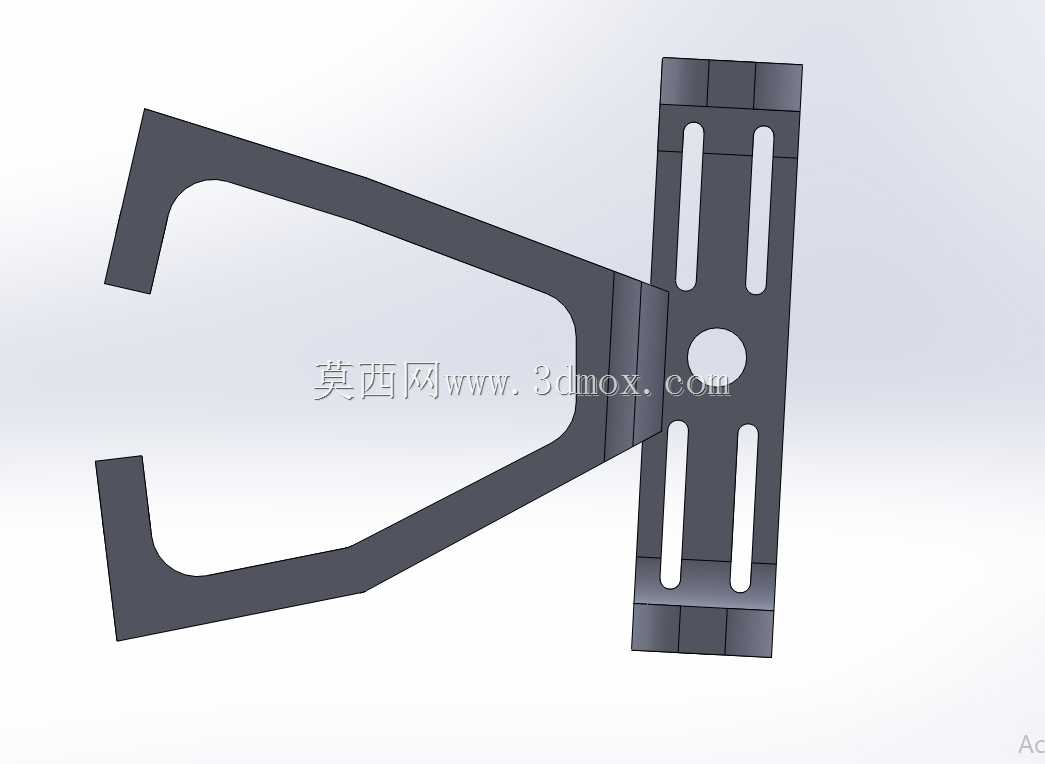

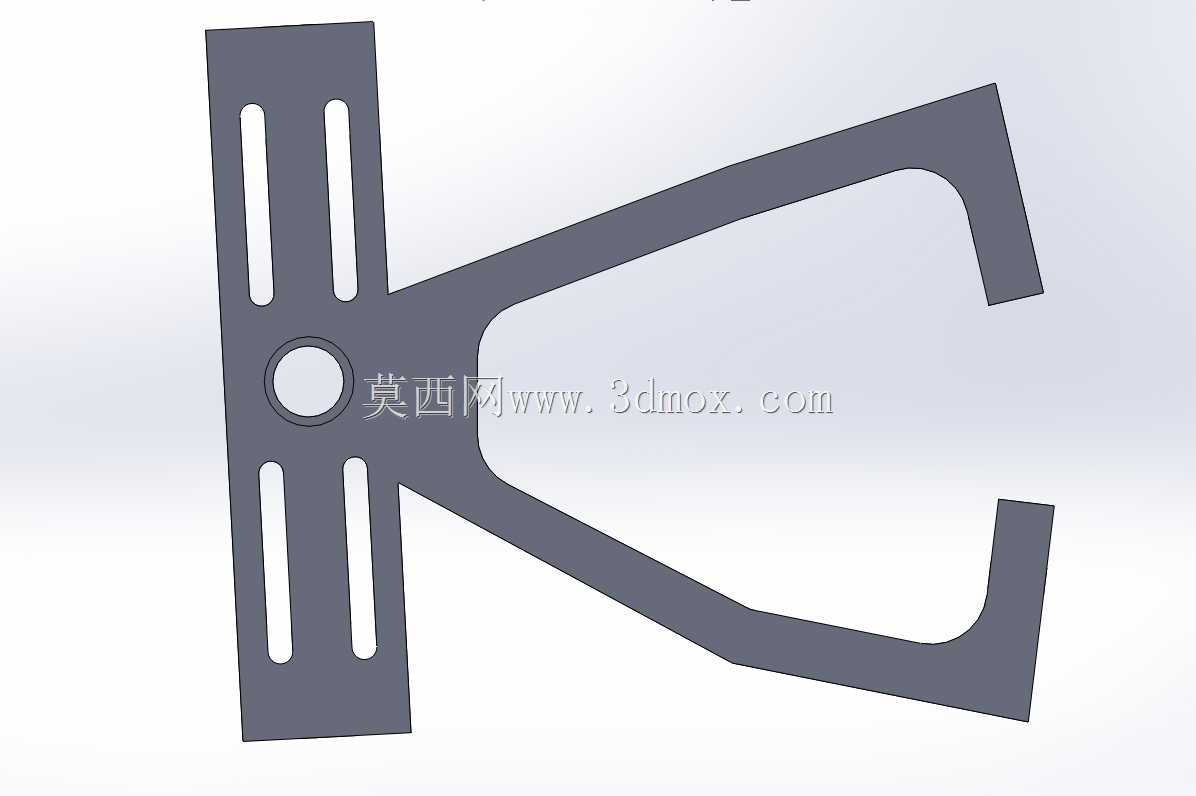

　　整体结构采用L型主承载基座搭配双叉形连接臂的构型，主基座上开设的三个长圆形调节孔用于适配悬架安装位的装配公差，可在装车时实现小范围的安装位置微调，降低底盘件的装配精度要求；上下两个叉臂的端部均设计有带衬套压装孔的连接耳，孔位同轴度公差控制在0.02mm以内，保证球头销安装后转向动作无卡滞，不会出现转向回正力矩异常的问题。主基座与叉臂的衔接位置做了大圆弧过渡处理，避免应力集中导致的部件疲劳断裂，所有安装孔位的端面都设计了凸台结构，既可以提升局部刚度，又能保证连接螺栓的压紧面贴合度，避免长期使用后螺栓松动。

　　安装边界方面，该转向节的主安装面平面度要求为0.05mm，适配轮毂轴承单元的安装止口直径按照通用小型车轮毂的配套尺寸设计，叉臂张开角度匹配对应车型下摆臂的运动行程，在车轮上下跳动极限位置不会与周边的制动管路、挡泥板等部件发生运动干涉。设计过程中通过对转向节各受力点位的载荷仿真，对非承载区域的材料做了减薄挖槽处理，在保证整体结构强度满足1.5倍额定载荷冲击要求的前提下，尽可能降低部件自重，减少前桥簧下质量，提升车辆行驶过程中的悬架响应速度与操控稳定性。该转向节的结构设计兼顾了装配便利性与使用可靠性，适配小型车辆前桥的轻量化设计需求，可直接用于同平台车型的底盘件选型参考，也可作为转向类结构件设计的参考案例，帮助结构设计人员理解底盘转向部件的受力逻辑与安装匹配要点。
