18英寸辐条式行走车轮结构设计

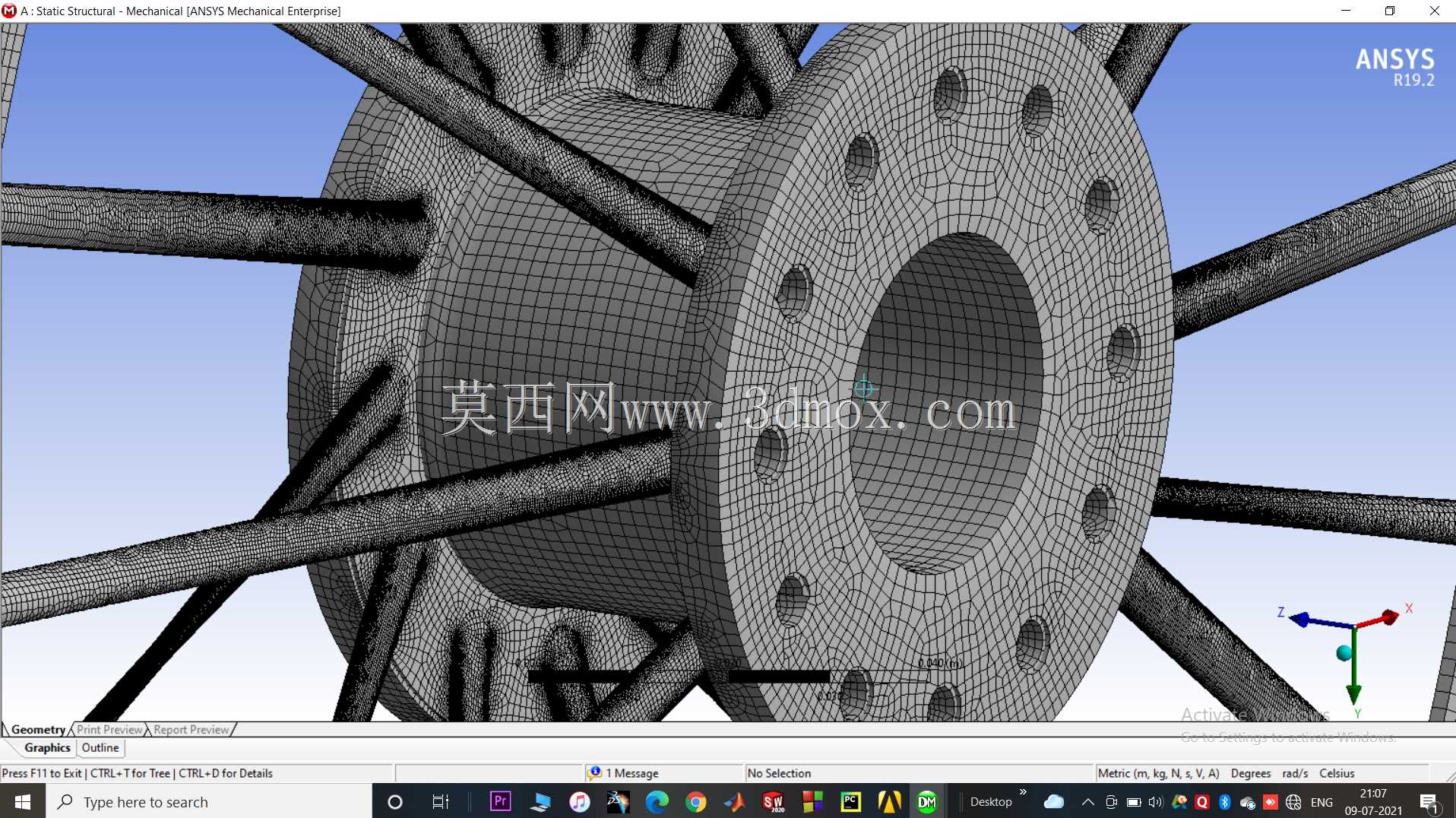

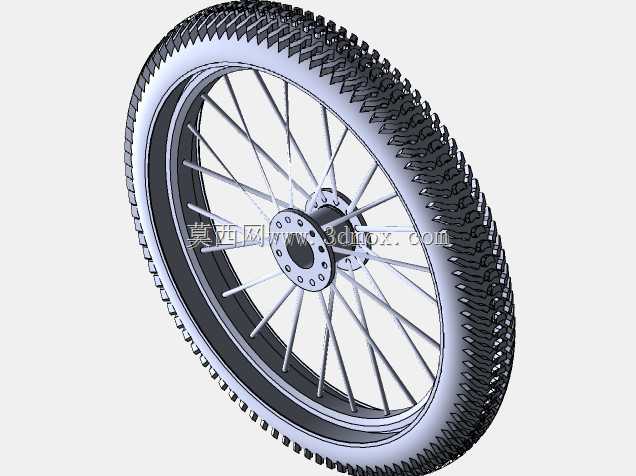

　　这款行走轮结构的设计，最初参考了行业内成熟的轮系载荷分布逻辑，核心适配非道路轻型行走设备的轮端需求，可覆盖场地内短途转运叉车、小型非道路作业车辆、特种物料装卸设备的行走轮选型场景，也可作为轮系子系统的基础模块，嵌入到定制化行走机构的开发流程中。从结构组成来看，整个轮组分为外胎、轮辋、辐条、轮毂安装法兰四个核心部分，各部件的尺寸边界经过多轮适配校核，外胎厚度设定为2.5英寸，胎体整体直径457.2mm，匹配18英寸轮组的通用安装规格，轮辋直径381mm，和外胎的胎圈卡合位置做了贴合限位设计，避免充气或承压状态下胎圈脱槽。轮毂部分的内安装直径为40mm，可适配多数轻型行走设备的轮轴安装尺寸，连接法兰厚度10mm，

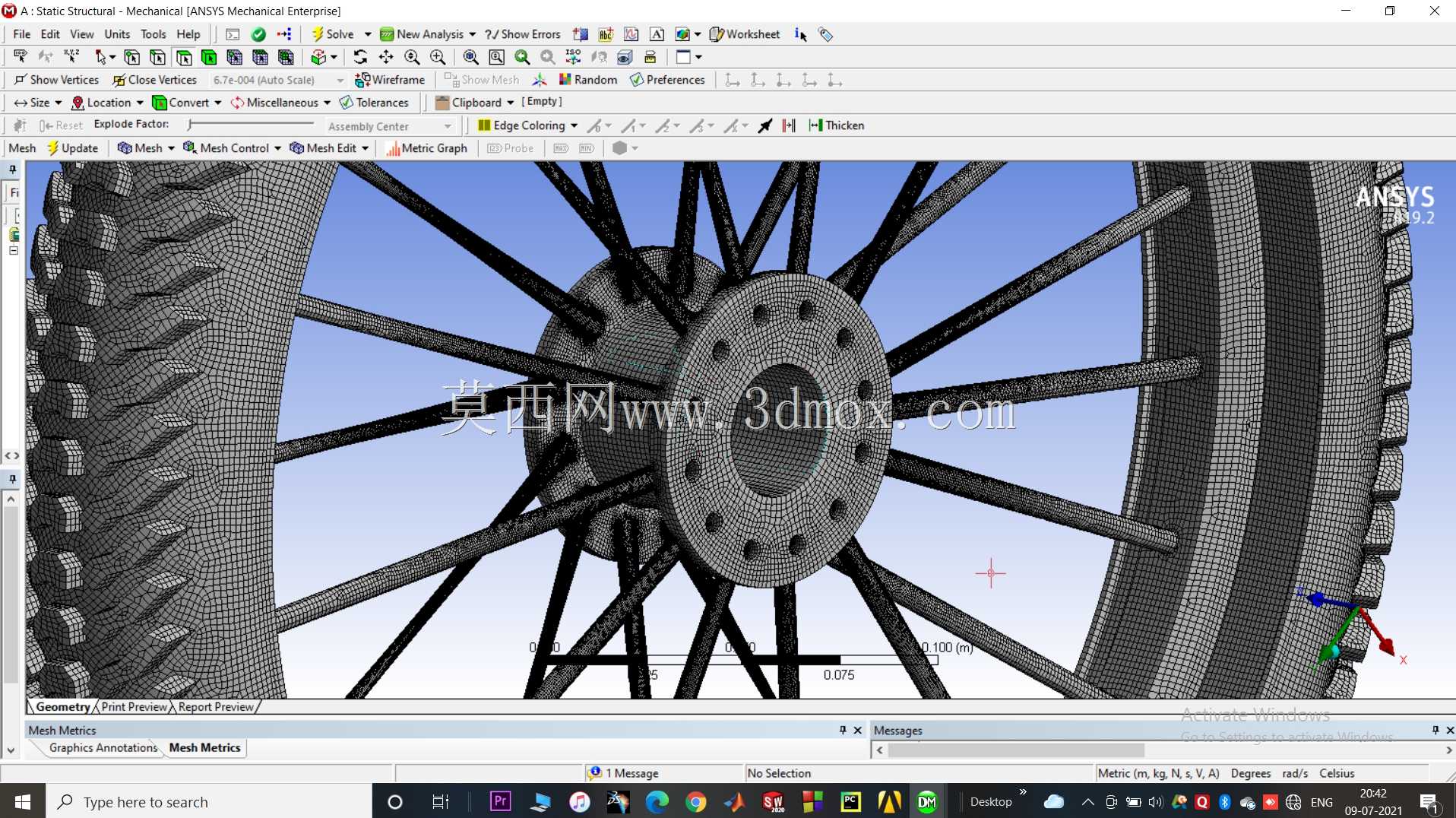

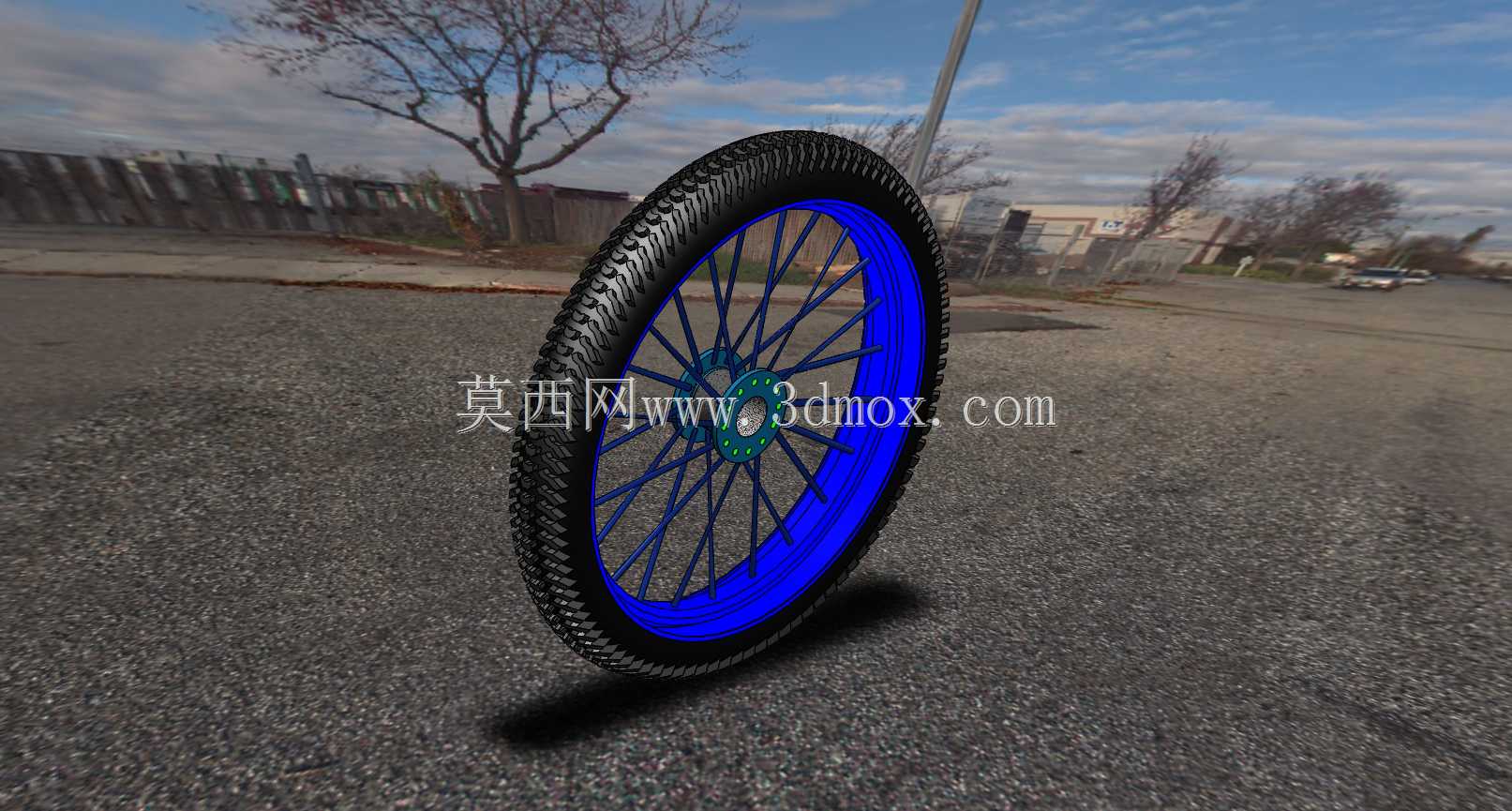

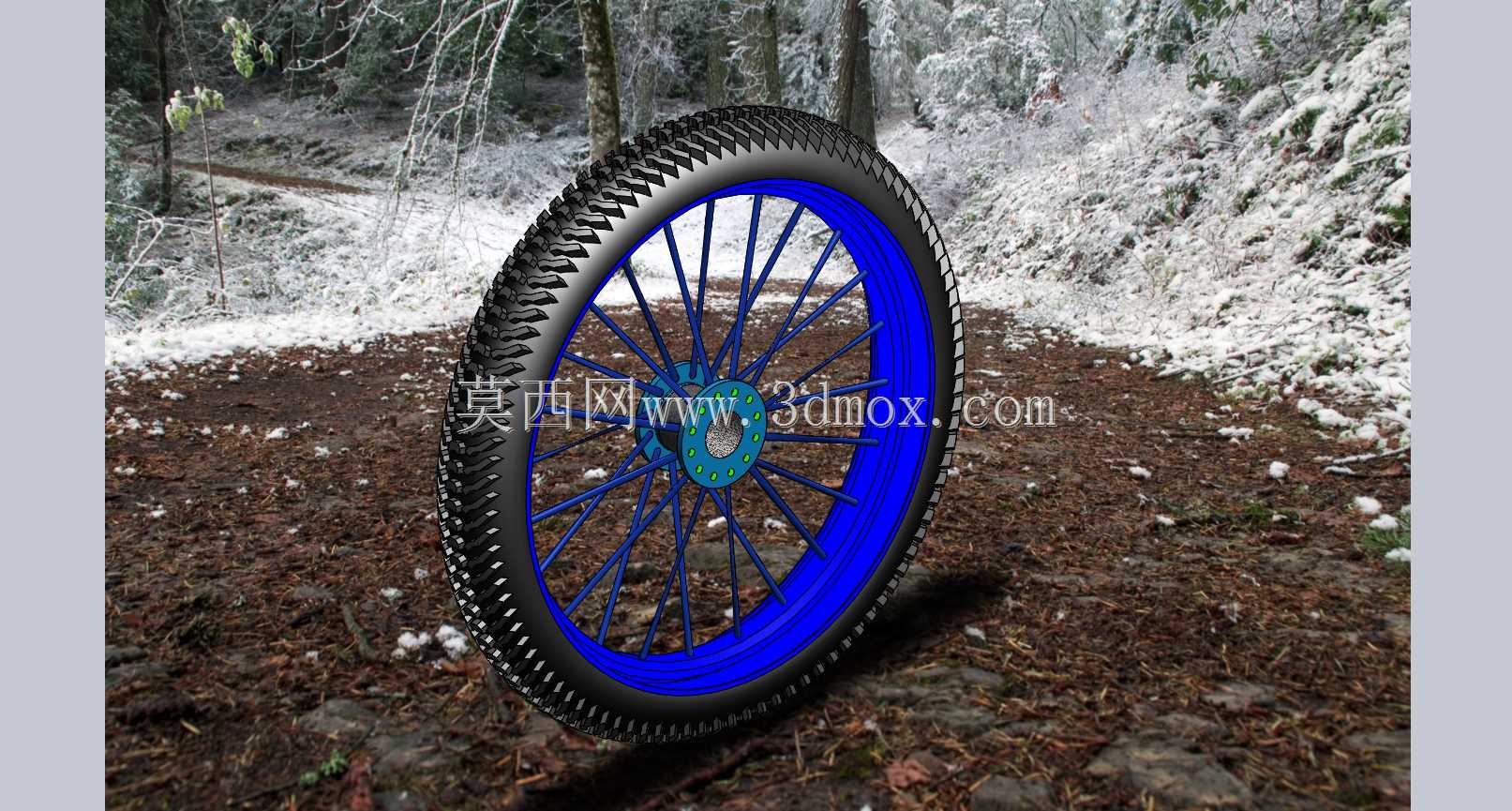

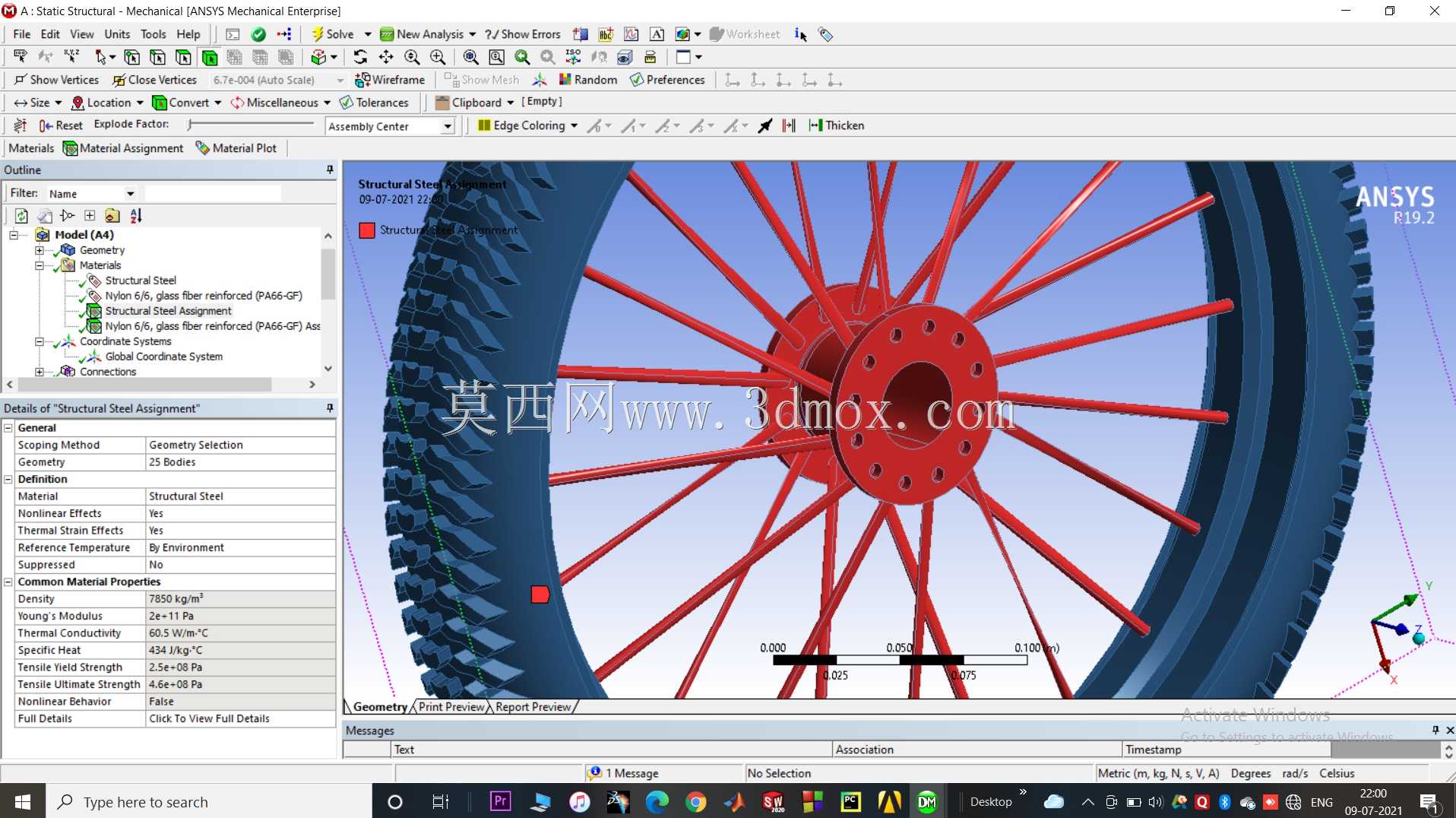

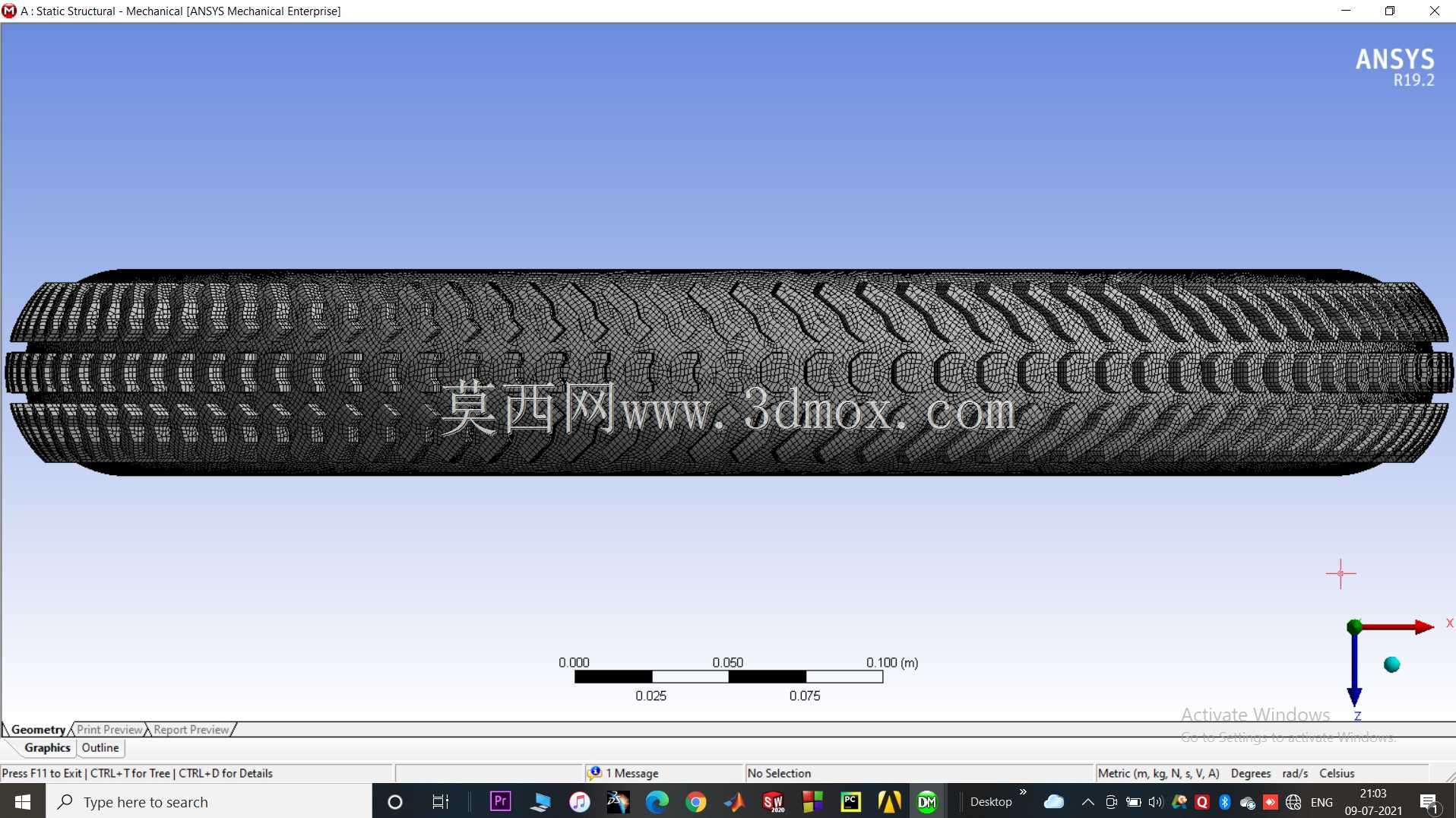

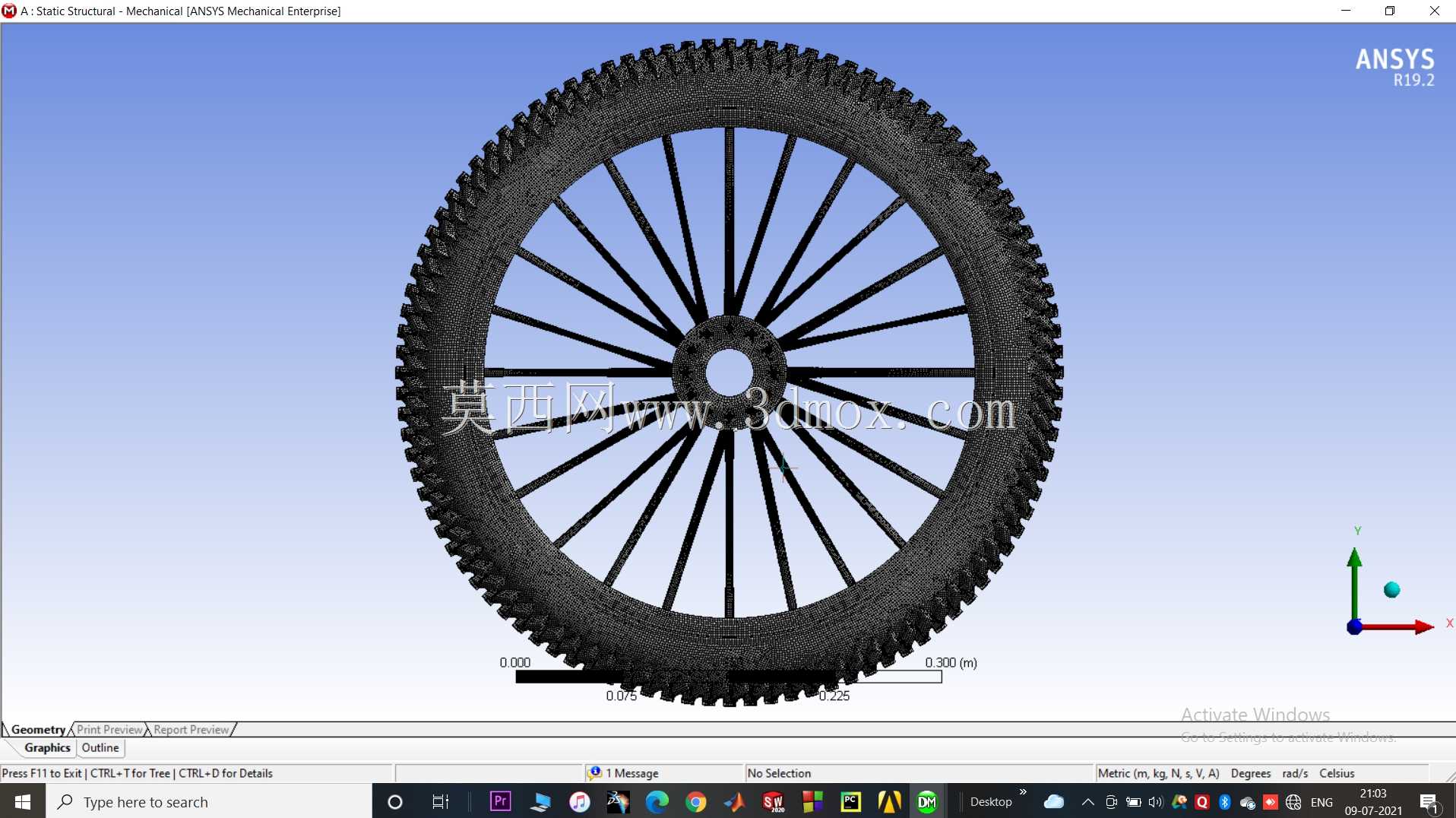

　　法兰面预留了均匀分布的安装孔位，可通过螺栓组件和轮轴端的连接盘实现刚性固定，安装时只需保证法兰面和轮轴端面的平行度误差在允许范围内，即可避免轮组运转时的径向跳动问题。辐条采用等强度的放射状排布设计，从轮毂中心向轮辋方向均匀发散，每根辐条的受力角度经过优化，可将路面传递的冲击载荷均匀分散到整个轮辋圈体，避免局部应力集中导致的轮辋变形，同时相比实心轮辐结构，大幅降低了轮组的整体自重，减少行走过程中的转动惯量，提升设备启停阶段的响应效率。外胎表面设计了大颗粒的防滑胎纹，在覆有薄雪、松散泥土、湿滑落叶的非铺装路面上，可有效增加胎面和地面的接触摩擦力，减少轮组打滑空转的概率，胎体的橡胶材质预留了足够的形变余量，可缓冲路面凸起带来的瞬时冲击，

　　降低冲击载荷直接传递到设备机架的概率，延长设备整体结构的疲劳寿命。在实际选型适配时，可根据设备的额定载荷调整辐条的截面直径，也可根据使用场景的路面特性更换对应胎纹的外胎组件，整个轮组的安装接口采用通用化设计，无需对设备轮端结构做大幅改动即可完成替换，适合作为标准化轮系部件纳入轻型行走设备的通用件库，缩短新设备开发过程中的轮系设计周期，减少重复建模的工作量。
