直列四缸曲柄活塞动力总成结构

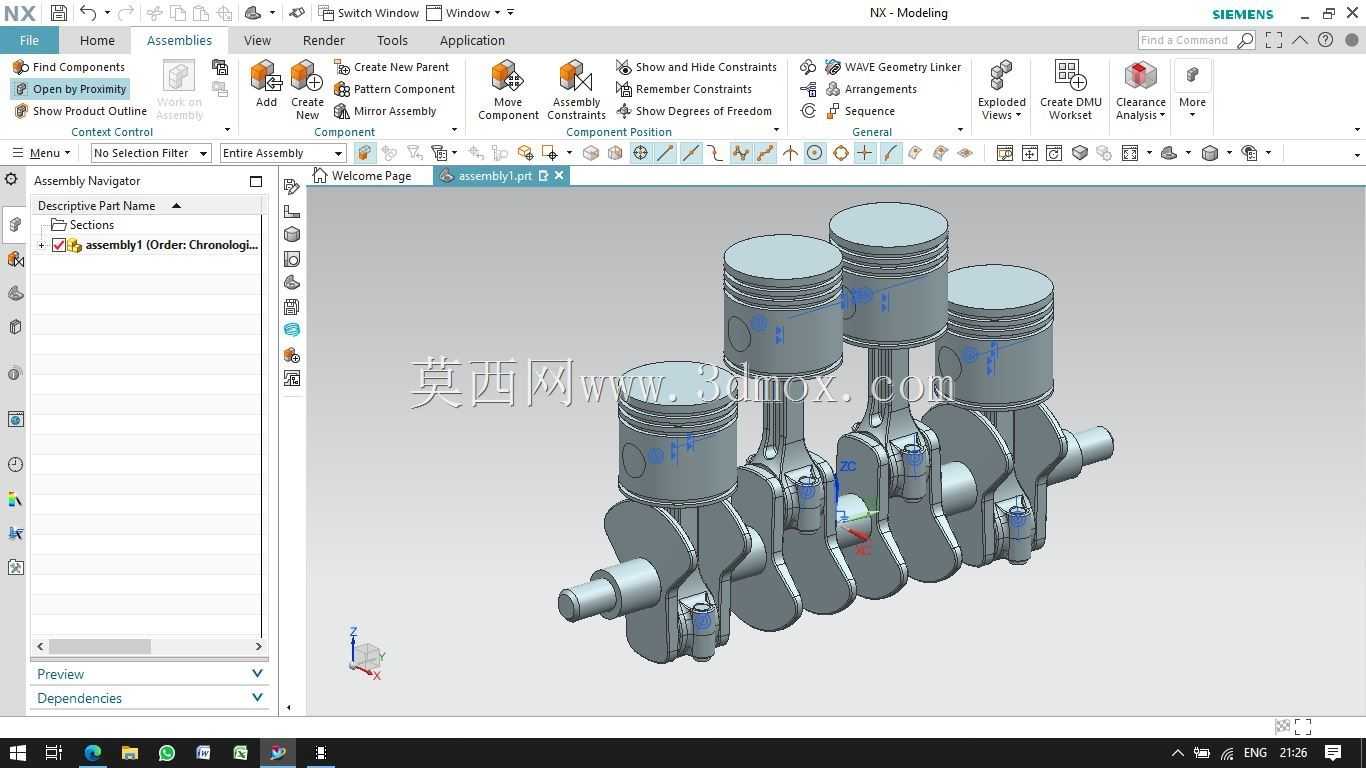

　　这套直列四缸动力结构的三维建模，完整还原了往复式内燃机核心运动单元的装配关系，在乘用车动力配套、小型工程机械动力源、固定式发电机组动力单元等场景中，这类结构是应用覆盖面最广的内燃机构型之一。从实际功能逻辑来看，四个活塞沿曲轴轴线呈直线排布，相比V型、水平对置构型，直列布局的缸体加工工艺性更优，进排气歧管的布置空间更充裕，日常维护的可达性也更好，既可以适配直立式机舱安装，也能根据整车倾斜布置需求调整安装倾角，适配斜置机舱的布局要求，不会影响活塞往复运动的同轴度与曲柄连杆的受力传递。

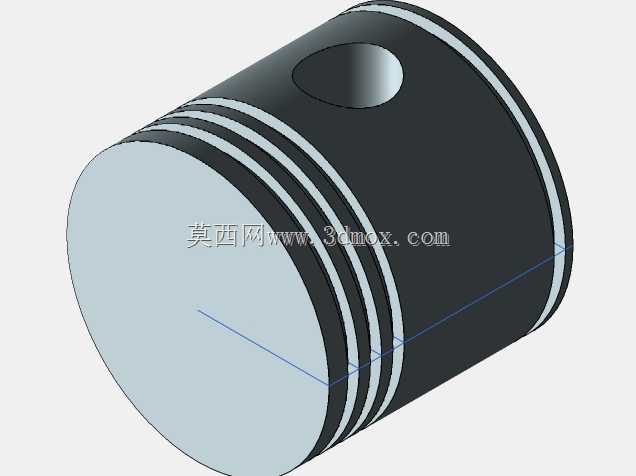

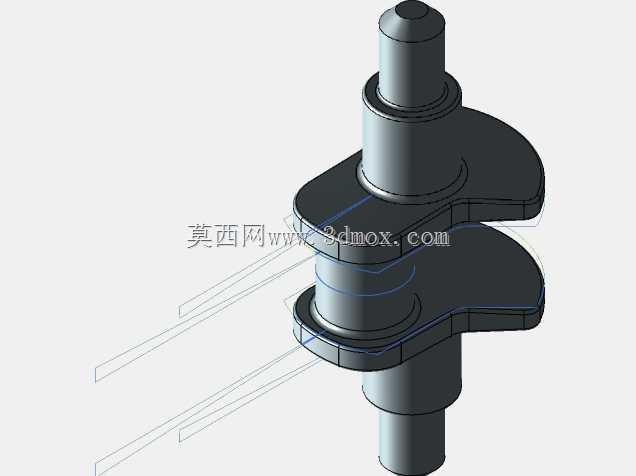

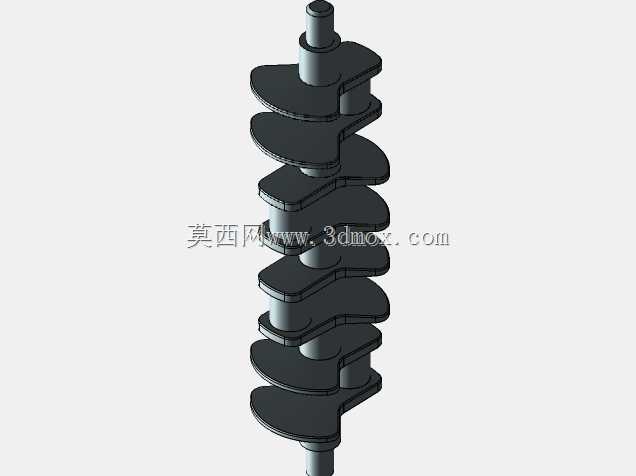

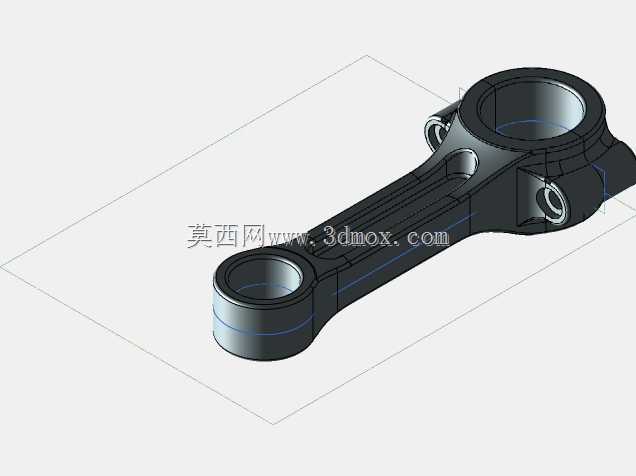

　　设计层面上，这套结构完整还原了活塞、活塞环、连杆、曲轴、缸套的配合边界：活塞裙部的型线预留了热膨胀间隙，避免热机工况下出现拉缸故障；连杆大头采用剖分式结构，与曲轴曲柄销的配合面做了定位止口设计，保证大扭矩传递下的装配同轴度；曲轴的四个曲柄销按照1-3-4-2的发火间隔角做相位排布，保证四个缸的做功行程均匀错开，让动力输出的扭矩波动控制在合理区间，降低整机运转的振动水平。

　　从安装边界来看，直列四缸的整体轴向尺寸紧凑，曲轴输出端的法兰接口匹配通用的离合器、变速器输入轴连接尺寸，缸体侧面的安装支脚预留了标准的悬置安装孔位，不需要额外做转接支架就能完成动力总成的机舱搭载。建模过程中完整还原了各运动部件的运动干涉检查边界，活塞运行到上止点时与缸盖燃烧室的预留间隙、连杆摆动时与缸套内壁的最小安全间隙、曲轴旋转时曲柄与曲轴箱内壁的避让空间都做了精准的尺寸约束，完全符合实际工程设计的公差配合要求，可直接用于动力总成的结构教学、运动仿真验证，也能作为新机型改型设计的基础参考框架，帮助设计人员快速完成缸体长度、曲轴行程、活塞直径的参数化调整，缩短前期方案设计的迭代周期。
