鳍片式热沉散热结构CFD仿真分析模型

项目分类:通用机械零部件 发布时间:2022-03-28 ID:596986
  • 鳍片式热沉散热结构CFD仿真分析模型
  • 鳍片式热沉散热结构CFD仿真分析模型

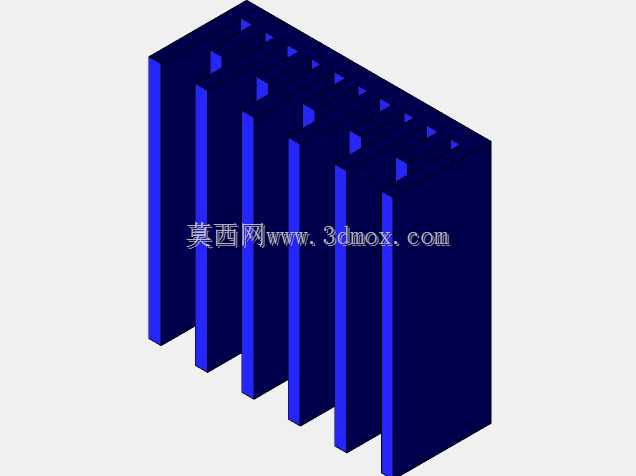

  在高功率电子设备、工业控制模块、功率半导体器件的热管理场景中,被动式鳍片散热器是应用最广泛的散热解决方案之一,这类结构无需额外动力输入,依靠自身金属基材的高导热性与鳍片拓展的换热面积,将发热源产生的热量传导至表面后通过对流扩散到周边空气介质中,直接决定了核心器件的工作温度上限与长期运行可靠性。本次分析的鳍片式热沉采用等间距直鳍片布局,整体为规整长方体基座搭配垂直于基座平面的直立鳍片结构,基座底面为平整安装面,可直接贴合功率器件的发热面,安装时需在接触面填充导热界面材料消除空气间隙,降低接触热阻。鳍片沿基座长度方向平行排布,相邻鳍片间预留均匀的空气流道,既适配自然对流场景下的空气自然上升流动,也可搭配轴流风扇实现强制对流换热,

  流道宽度经过流场仿真优化,避免流道过窄增大风阻、过宽降低单位体积换热面积的问题。从设计逻辑来看,这类热沉的核心设计目标是在有限的安装空间内最大化有效换热面积,同时平衡基材导热能力、鳍片厚度、流道阻力三者的关系:鳍片厚度过薄会增大鳍片自身的导热热阻,导致鳍片顶端温度过低无法参与有效换热,厚度过厚则会挤占流道空间减少鳍片总数量,降低整体换热效率;基座厚度需匹配发热源的热流密度,保证热量能够在基座内充分扩散,避免热量集中在发热源正上方区域导致局部鳍片热负荷过高。在安装边界上,该热沉的基座长宽尺寸可适配常见的TO封装功率器件、IGBT模块、工业控制板卡的安装孔位,整体高度可根据设备内部的空间余量调整,

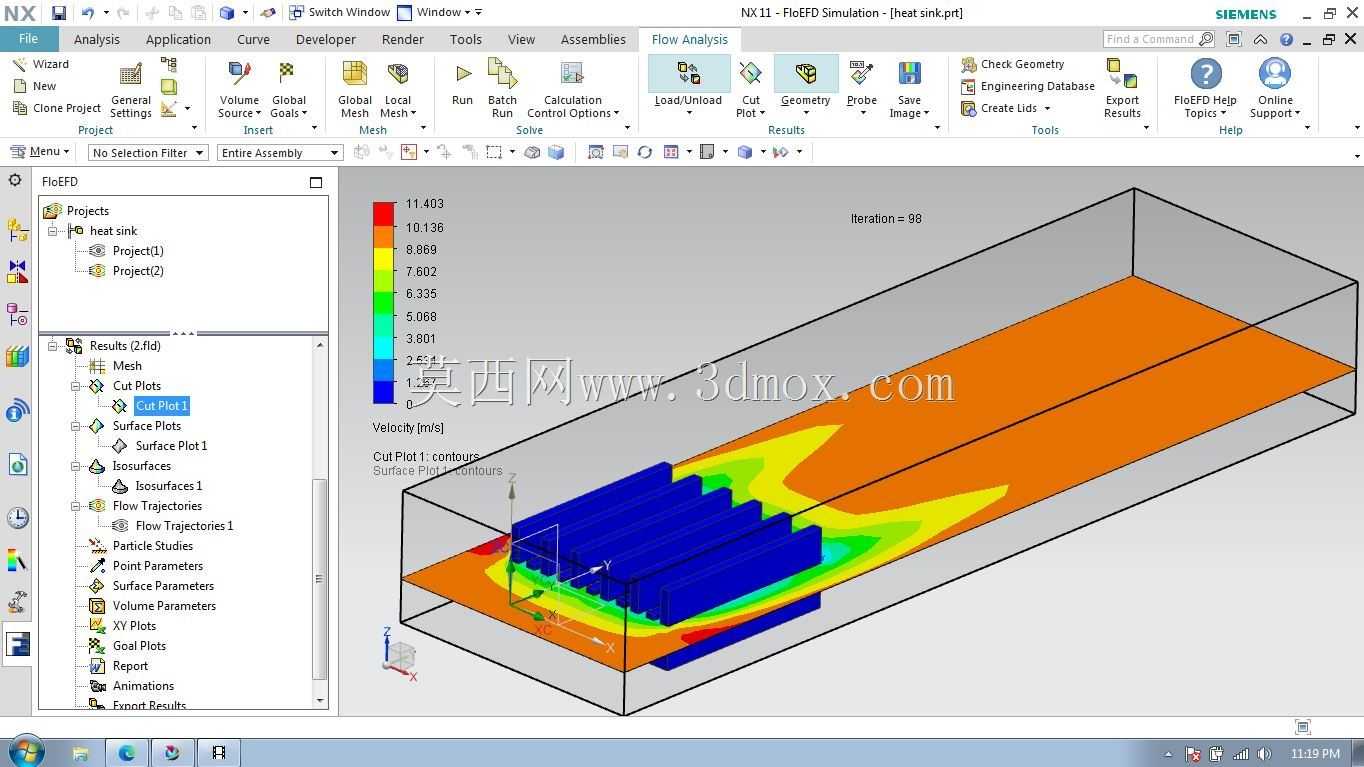

  鳍片顶端与设备外壳内壁需预留足够的通风间隙,避免遮挡流道导致换热效率骤降。针对该结构开展的CFD仿真分析,可精准模拟不同环境温度、不同发热功率、不同对流条件下的热沉表面温度分布、流场流速分布、换热系数分布,量化评估结构的散热能力,为热沉的结构参数优化、安装方案选型提供量化数据支撑,替代传统的经验设计加实物测试的迭代模式,大幅缩短热管理方案的开发周期,降低实物打样测试的成本。在实际工程应用中,这类直鳍片热沉凭借结构简单、加工成本低、流道阻力小的优势,广泛应用于工业变频器、伺服驱动器、LED照明模组、嵌入式计算设备等场景,仿真分析过程中可同步验证不同安装角度对自然对流散热效果的影响,比如垂直安装时空气流道与重力方向平行,自然对流效果最优,水平安装时流道方向与重力方向垂直,换热效率会出现一定幅度下降,这些量化结果可直接指导设备内部的器件布局优化。
