板载直插式电压调节电路组件结构

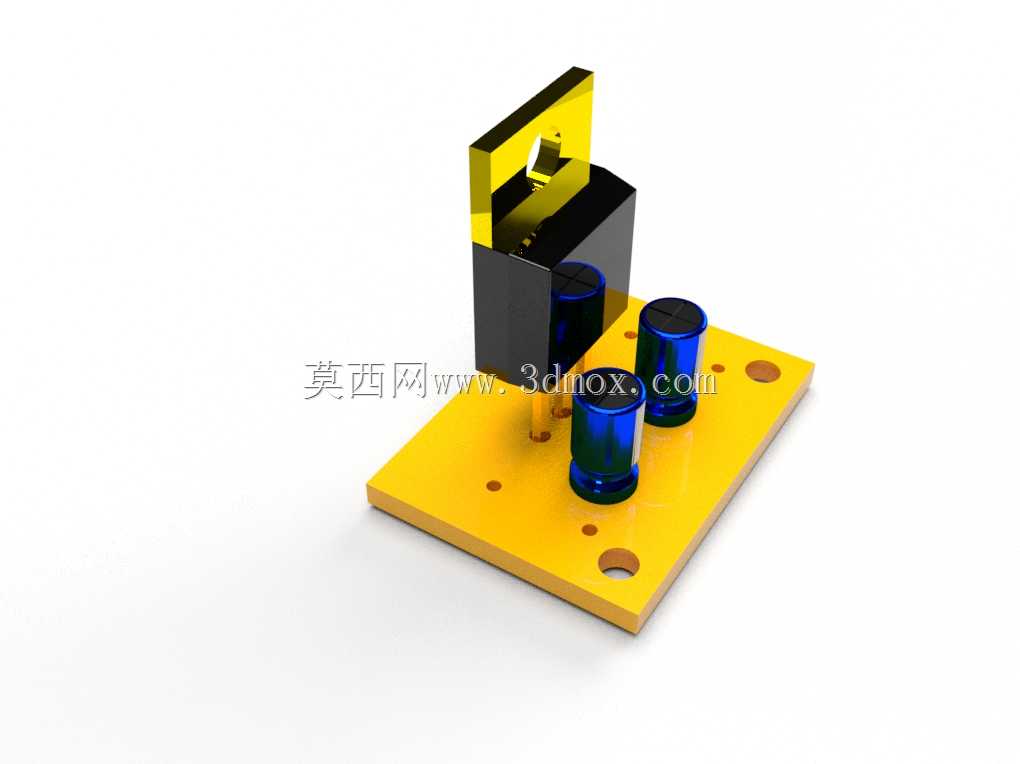

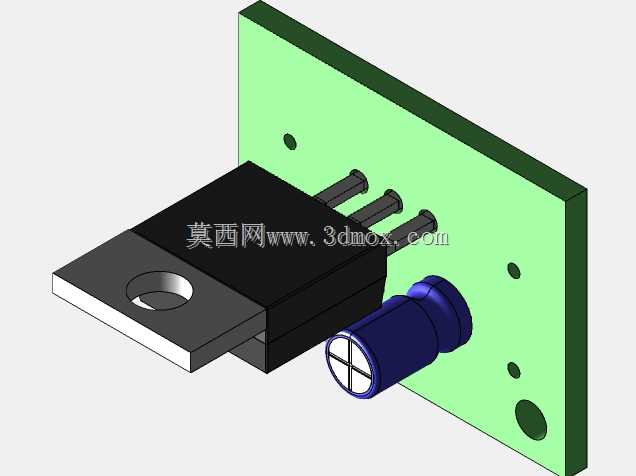

　　这款电压调节电路组件主要面向小功率直流供电场景设计，常见于小型工控传感节点、桌面实验装置、低功耗嵌入式设备的供电链路中，承担输入电压波动抑制、输出稳压滤波的核心作用，能够为后端负载提供纹波系数符合要求的稳定直流供电，避免因输入电压跳变、负载瞬时拉流导致的后端芯片复位、采样数据漂移等问题。从结构设计来看，组件采用FR-4环氧基板作为承载基底，基板预留了三个对称分布的沉头安装孔，可直接通过M3螺丝固定在设备内部的安装凸台上，安装孔周边做了露铜阻焊设计，避免螺丝拧紧过程中刮伤阻焊层造成基板铜箔外露短路。基板上的核心调压元件搭配了独立的折弯式金属散热片，散热片通过卡扣结构与调压元件本体紧密贴合，无需额外螺丝固定即可保证热传导效率，

　　散热片的折弯高度经过精准核算，既保证足够的散热接触面积，又不会超出基板上方的安全高度边界，避免与设备内部上层结构产生干涉。基板上搭载的两颗直插式铝电解电容采用卧式贴板安装，电容本体通过点胶工艺与基板表面固定，能够耐受设备运输、运行过程中的振动冲击，不会出现引脚脱焊、电容歪斜的问题，电容引脚的焊盘做了加大处理，提升焊接可靠性的同时，也能分散电容工作时的热量，避免焊盘长期受热脱落。电路的输入输出端预留了标准焊盘位置，可根据实际装配需求焊接直插排针或者导线，适配不同设备的接线方式。在建模过程中，所有元件的安装公差都按照电子装联的通用标准预留，电容与散热片之间的安全间隙满足电气爬电距离要求，

　　基板边缘到安装孔的距离符合钣金安装件的通用设计规范，既不会因为孔位太靠近基板边缘导致基板安装时开裂，也不会过多占用设备内部的安装空间。整个组件的外形轮廓方正，没有突出的尖锐结构，在设备内部排布时可以紧贴其他低发热元件安装，提升机箱内部的空间利用率。
