直插式功率运算放大器集成电路结构

项目分类:通用机械零部件 发布时间:2022-03-28 ID:597134
  • 直插式功率运算放大器集成电路结构
  • 直插式功率运算放大器集成电路结构

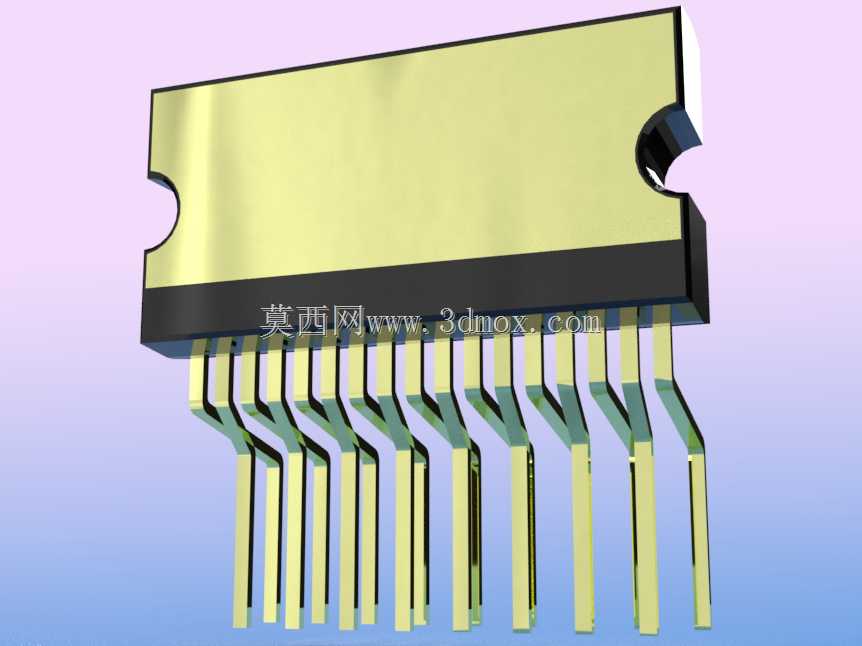

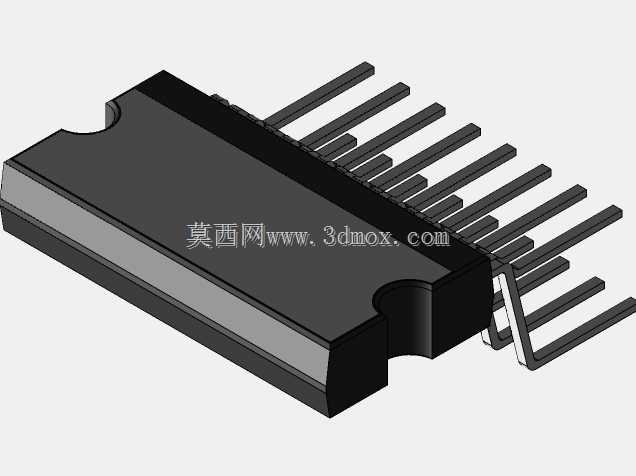

  这款直插封装的功率运算放大器结构,主要面向工业控制板卡、小功率信号调理电路、消费类电子主板的硬件开发场景,在传感器信号采集回路、音频前置放大、低压驱动信号调理环节中承担核心信号放大作用,能够将前端采集的毫伏级微弱电压信号按照设定增益放大至后级电路可识别的电平范围,同时具备一定的输出电流驱动能力,可直接驱动小功率负载或匹配后级功率管的输入阻抗要求。从设计思路来看,该结构还原了传统ZIP直插封装功率放大器的典型外形特征,封装主体采用导热性能优异的金属衬底作为散热基面,在实际应用中可直接贴合PCB板预留的散热铜箔或加装小型散热片,满足持续工作状态下的热耗散需求,避免芯片结温过高导致的增益漂移、输出失真问题。

  引脚部分采用 staggered 错位排布的弯脚直插结构,引脚间距符合常规2.54mm通用板卡焊盘孔距标准,安装时可直接插入对应PCB焊盘完成波峰焊或手工焊接,引脚弯折角度经过优化,既保证焊接后引脚与焊盘的结合强度,又能在返修时通过普通吸锡器完成拆取,不会对PCB焊盘造成拉扯损伤。封装主体两侧预留的半圆定位缺口,是生产装配环节的视觉对位标识,可避免插件时出现引脚反插、错位的问题,适配自动化插件设备的视觉定位逻辑,能够直接进入SMT后段的通孔插件流水线完成装配,无需额外定制工装夹具。外形尺寸上,封装主体长度适配常规15引脚直插芯片的安装边界,整体高度控制在板卡元件允许的常规限高范围内,不会与外壳、相邻高位元件产生装配干涉,

  金属散热基面与PCB表面预留0.2mm左右的间隙,既保证焊接时焊锡不会溢流至散热基面造成短路,又能通过间隙填充导热硅脂进一步提升散热效率。结构建模时还原了封装表面的哑光黑塑封层与亮面金属散热层的材质分界,引脚部分还原了镀锡引脚的金属质感与弯折弧度,可用于电子电路教学演示、PCB装配仿真、产品宣传动画中的元件展示场景,帮助硬件设计人员在结构评审阶段直观评估元件布局合理性,提前排查安装干涉、散热空间不足等潜在问题。
