双喇叭电容式音频放大电路板结构

项目分类:通用机械零部件 发布时间:2022-03-28 ID:597128
  • 双喇叭电容式音频放大电路板结构
  • 双喇叭电容式音频放大电路板结构

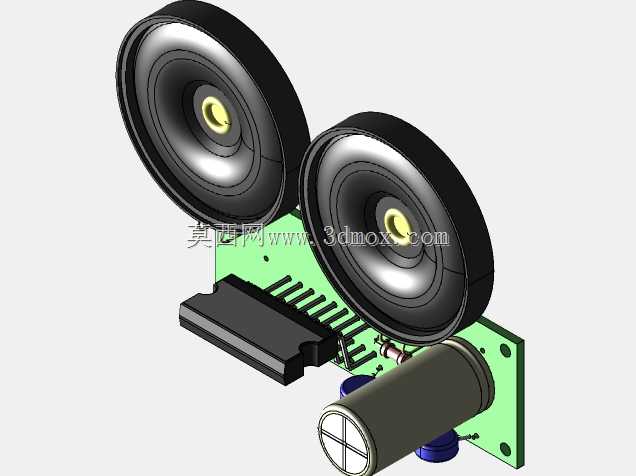

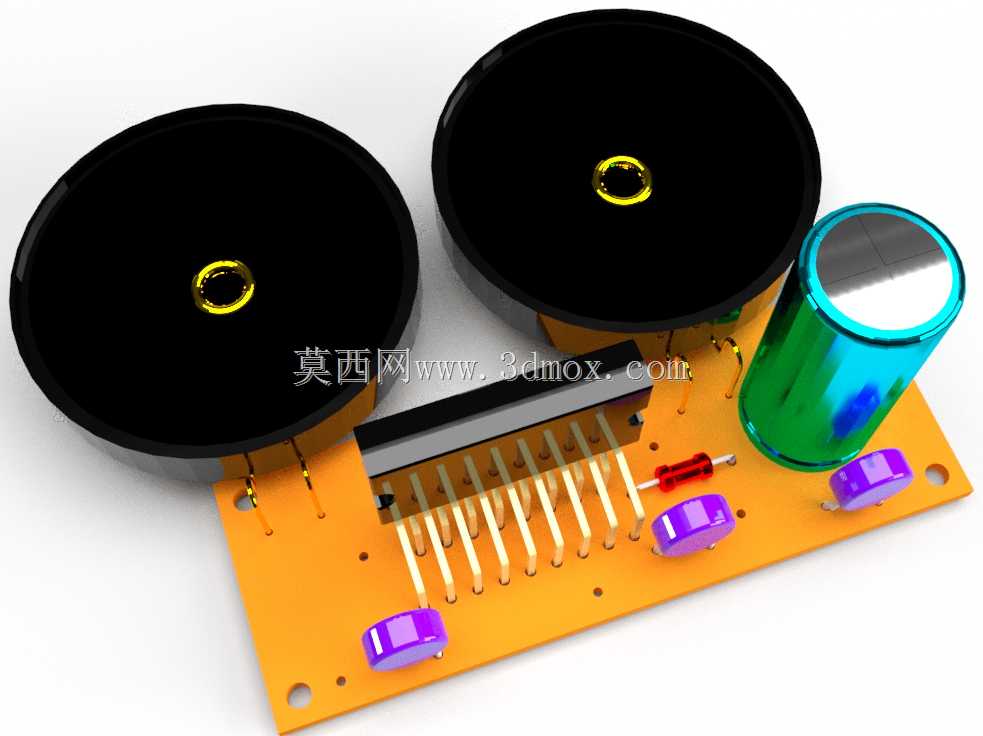

  这款音频放大电路结构,主要面向小型便携发声设备、桌面音频外设、简易信号放大模组的开发场景,可直接嵌入需要小功率音频输出的电子装置内部,完成电信号到声信号的转换与前置放大功能。从结构设计来看,电路板采用FR-4环氧基板作为承载主体,板边预留两个直径3.2mm的安装固定孔,孔位中心距匹配常规小型设备的内部安装柱间距,安装时可直接采用M3铜柱配合螺丝锁附,不需要额外设计转接支架,板体整体轮廓做了圆角处理,避免装配时刮伤设备内部的走线或相邻元器件。板上集成的两个动圈式发声单元采用对称式布局,单元底部的引脚直接穿过板上的定位焊盘做波峰焊固定,既保证了电气连接的可靠性,也省去了额外的喇叭固定支架,两个发声单元的中心间距经过测算,

  可在小空间内形成一定的立体声场,避免单喇叭发声的单薄感。板侧布置的铝电解电容采用卧贴加局部点胶的固定方式,电容引脚预留了1.5mm的应力释放弯,可抵消设备运输或使用过程中振动带来的引脚拉扯力,避免长期使用后出现引脚脱焊的问题。板端的直插式排针接插件布置在板体的侧边位置,接插件的引脚伸出板底高度为2.8mm,刚好匹配常规2.54mm间距的母座对接高度,接线时不需要额外弯折引脚,接插件旁布置的两个紫色独石电容紧贴信号输入引脚布置,可有效滤除输入信号中的高频杂波,提升放大后音频的纯净度。信号通路中的红色限流电阻采用卧式贴装,电阻本体与板面预留0.3mm的间隙,避免长期工作时电阻发热传导到基板造成基板局部碳化。

  整个电路结构的元器件布局遵循信号流向依次排布,输入到输出的通路没有交叉绕线,既减少了信号干扰的概率,也给后期的维修替换留出了足够的烙铁操作空间,板上所有元器件的最高突出高度不超过22mm,可适配厚度25mm以内的超薄设备外壳安装需求,不需要在外壳上做额外的凸包避让。在实际选型适配时,可根据设备的供电电压匹配对应耐压值的电解电容,不需要改动整体的板体结构,安装孔位和接插件位置可直接兼容同规格的通用放大模块,替换成本极低。
