555IC追逐者LED流水灯电路模块结构设计

　　该电路模块以经典555定时器芯片为核心控制单元，搭配多颗直插式红色LED构成环形流水显示阵列，可实现LED依次循环点亮的追逐闪烁效果，常被应用于电子技术基础教学实训场景、小型电子装置的状态指示模块、趣味电子DIY制作项目以及入门级电路原理验证实验中，能够直观展现多谐振荡器驱动下的时序输出逻辑，帮助学习者快速理解脉冲信号生成、分频驱动与LED负载匹配的基础电路原理。从结构设计层面来看，整块电路板采用矩形环氧玻纤基板作为承载基底，板边预留两个对称的圆形安装固定孔，可通过M3规格螺丝直接固定在实训台架、设备外壳内部的安装柱上，安装孔位间距适配常规小型电子模块的通用安装尺寸，无需额外定制转接支架即可完成装配。

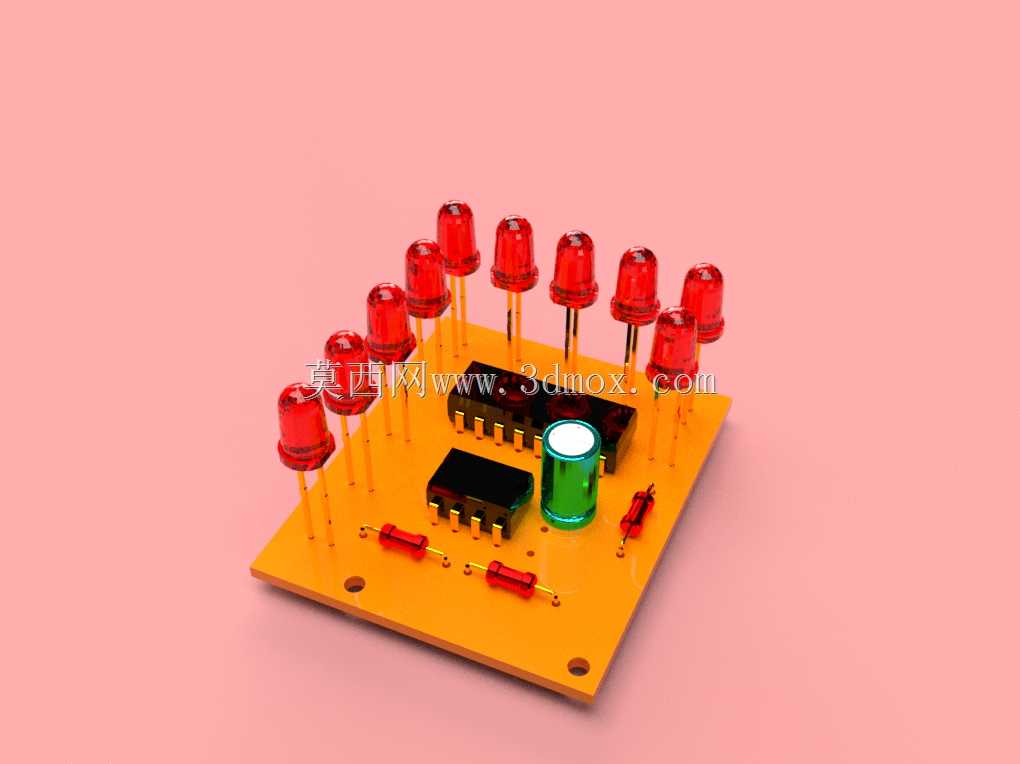

　　板上元器件布局遵循信号流向与电磁兼容基础要求，555计时芯片与配套的驱动芯片布置在板体中心区域，缩短核心信号的传输路径，减少引线带来的信号干扰；十颗红色直插LED沿板体一侧呈弧形等距排布，每颗LED的引脚弯折高度保持一致，点亮后可形成连贯的视觉流动效果，避免因引脚高度差导致的显示错落问题；电解电容、限流电阻、触发二极管等无源器件紧贴板面布置，电解电容采用立式安装方式，其本体高度低于LED灯珠顶端高度，不会遮挡LED的发光显示路径，同时预留了足够的焊接操作空间，波峰焊或手工焊接时不会出现相邻元器件干涉的问题。在功能实现逻辑上，该模块通过555芯片生成固定频率的脉冲信号，经后续的计数分频电路依次输出驱动电平，逐一点亮对应回路的LED，

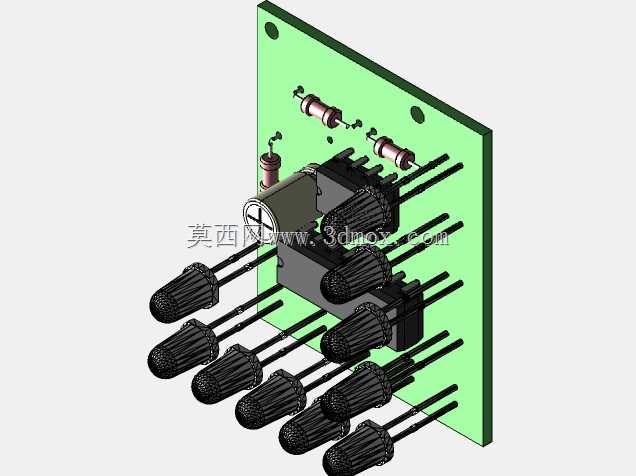

　　通过调整板上电位器的阻值可改变脉冲输出频率，进而调节LED追逐流动的速度，适配不同场景下的显示节奏需求。板上所有直插元器件的引脚伸出板面的长度控制在1.5mm以内，焊接后剪脚处理不会损伤焊盘，同时避免引脚过长引发的相邻回路短路风险；基板边缘做了圆角处理，没有尖锐毛刺，拿取与装配过程中不会划伤操作人员。模块对外预留了标准的2.54mm间距排针接口，可直接与常用的单片机开发板、实训电源模块对接，无需额外制作转接线缆，供电电压适配常规5V直流输入，可直接通过USB接口或通用直流电源适配器供电，适配绝大多数教学实训与DIY制作的供电条件。从结构建模的细节来看，模型完整还原了每颗元器件的外形轮廓、引脚弯折形态与焊盘位置，

　　板上的丝印标识位置与实际电路板一致，可直接用于电子装配实训的演示动画制作、电路原理教学的三维展示素材，也可作为小型电子装置外观结构设计的内嵌功能模块参考，帮助结构设计师在整机设计时提前预留该模块的安装空间与显示窗口位置，避免后续装配时出现元器件与外壳结构干涉的问题。
