带法兰安装座大功率功率晶体管结构

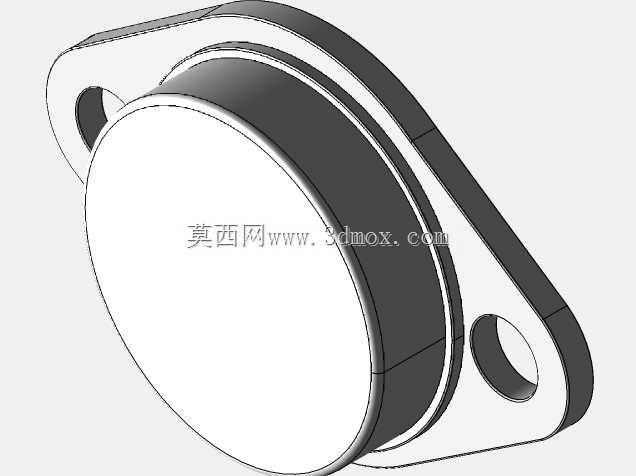

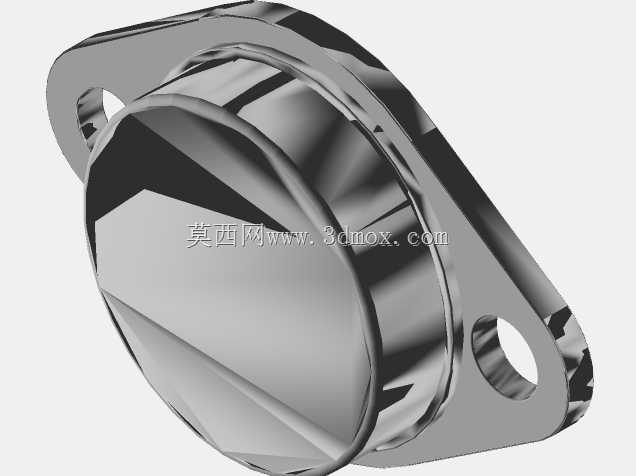

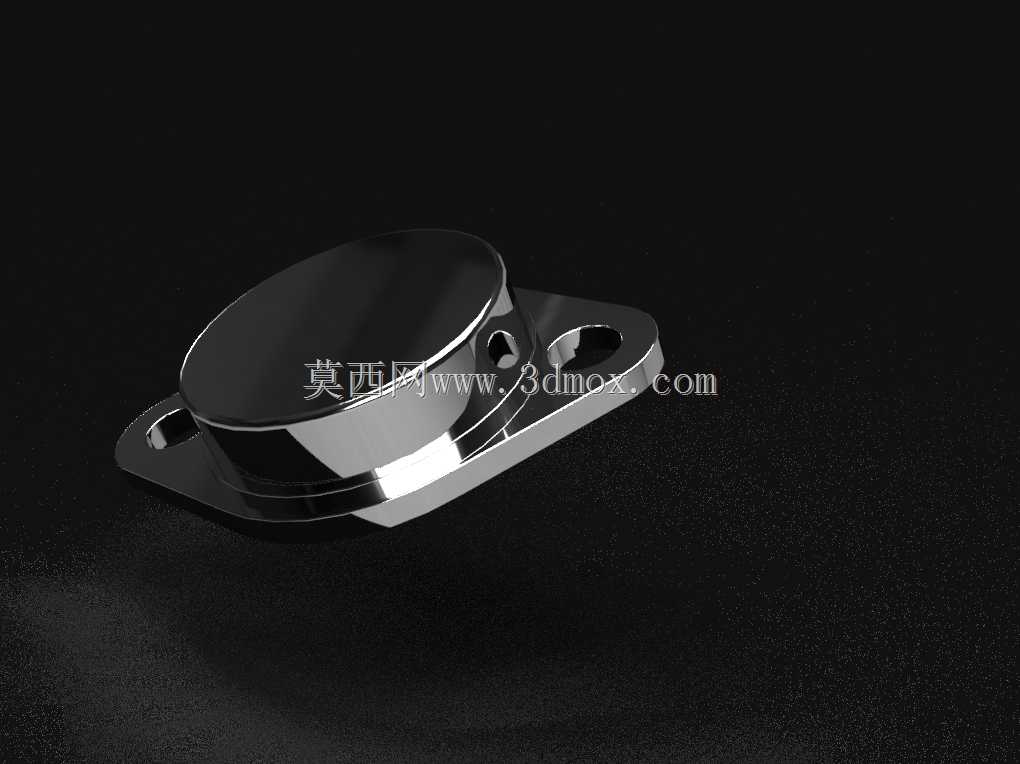

　　这款带菱形法兰安装座的功率晶体管，是面向大电流功率控制场景设计的半导体器件结构，日常在工业电源、线性功放、大电流开关回路、电机驱动板卡中都能见到这类封装的器件，核心作用是实现小信号对大电流回路的通断控制或者线性功率放大，相比直插塑封晶体管，这类金属封装的器件能承受更高的结温与更大的耗散功率，适合持续大负载的工作工况。从结构设计来看，顶部的圆形金属帽是管芯的密封保护腔体，内部封装硅芯片与键合引线，金属外壳本身同时承担散热通路的作用，工作时管芯产生的热量可以直接通过金属壳体传导到安装面，再借助外接的散热片将热量散出，避免结温过高导致器件性能衰减或者击穿损坏。两侧延伸出的菱形法兰是安装定位结构，法兰上开有两个对称的安装通孔，

　　安装时可以通过两颗螺丝将器件直接锁紧在散热基板上，安装面与散热片之间通常会涂抹导热硅脂填充微观间隙，降低接触热阻，法兰的开孔间距、安装面平面度都有明确的公差要求，保证安装后壳体与散热面充分贴合，不会出现局部翘曲导致热阻升高的问题。从引脚布局来看，这类封装的晶体管引脚从壳体侧方引出，三个引脚分别对应基极、发射极、集电极，其中金属壳体本身通常与集电极连通，这也是安装时需要注意绝缘处理的原因，如果散热片与整机共地，需要在器件与散热片之间增加导热绝缘垫片，避免出现电源短路的问题。建模过程中需要重点关注法兰安装孔的位置度、壳体的外径尺寸、引脚的直径与伸出长度，这些尺寸直接影响后续PCB布局与散热结构的适配，如果安装孔位偏差超过0.2mm，

　　实际装配时就会出现螺丝无法对位的问题，引脚的伸出长度如果不符合设计要求，会导致波峰焊时引脚过短无法上锡，或者过长触碰周边元件引发短路。这类器件在选型时，除了关注电气参数，结构尺寸与安装方式也是核心考量点，不同功率等级的同类型晶体管，法兰尺寸、壳体高度会有明显差异，大功率型号的法兰尺寸更大，接触散热面积也更大，对应的安装孔位间距也会随之增加，建模时需要严格对应实际器件的安装边界，预留足够的安装操作空间，比如螺丝头的避让空间、引脚弯折的操作空间，避免结构设计完成后出现装配干涉的问题。在实际电路布局中，这类功率晶体管通常会布置在PCB板的边缘位置，靠近散热片安装位，缩短大电流回路的走线长度，降低走线阻抗带来的损耗与发热，同时安装位置要远离对温度敏感的精密元件，比如运算放大器、基准电压源这类器件，避免晶体管工作时的热量传导过去影响元件的工作精度。
