ATMEGA单片机开发电路板结构设计

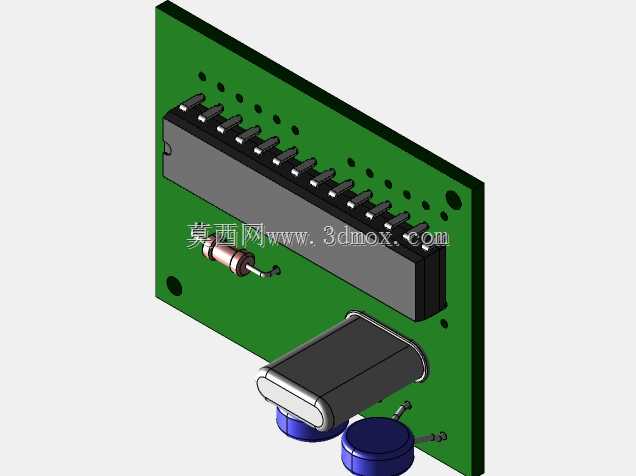

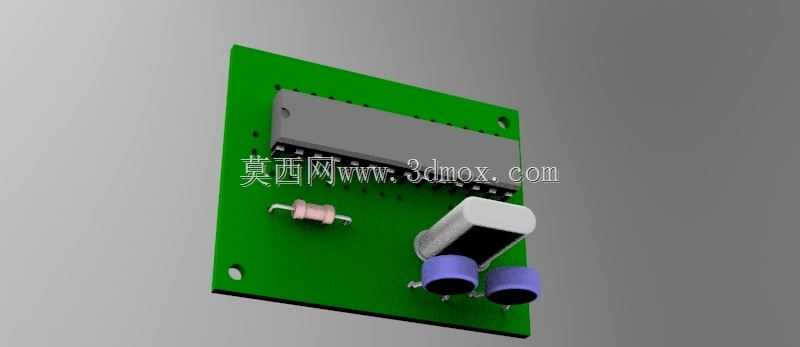

　　这款ATMEGA核心开发板的三维结构设计，完全围绕嵌入式开发场景的实际使用需求展开，可直接用于教学实验、原型机功能验证、小型智能控制设备的核心控制单元搭建，适配学生课程设计、电子爱好者DIY项目、工业小型控制模块预研等多种使用场景。设计过程中优先考虑了元件布局的合理性，将ATMEGA主控芯片放置在板卡核心区域，周边预留足够的走线空间与焊接操作余量，避免元件排布过密导致的焊接连锡、后期维修拆件困难等问题，板体四角设置标准安装孔，可直接固定在通用实验台架、设备外壳内部的安装柱上，安装孔位间距符合常规嵌入式板卡的通用安装规范，无需额外定制转接件即可完成装配。板载的电解电容、电阻、晶振等外围元件均按照信号流向排布，

　　电源输入端口附近的滤波电容紧贴主控芯片电源引脚布置，最大程度降低电源纹波对主控运行稳定性的影响，晶振元件布局贴近芯片时钟引脚，减少时钟信号的传输路径长度，降低信号干扰风险。板体外形采用规整矩形设计，边缘预留3mm的工艺边，满足PCB制板过程中的拼板、V-CUT加工要求，板厚选用常规1.6mm规格，适配市面上绝大多数通用排针、接插件的焊接高度，不会出现元件插装后突出板体过多导致的装配干涉问题。建模过程中所有元件均按照实际量产规格的尺寸参数绘制，主控芯片的封装尺寸、引脚间距完全匹配对应型号的 datasheet 标注参数，电容、电阻的本体高度、引脚直径均还原实物尺寸，设计阶段就完成了装配干涉校验，确保按照该结构图纸生产的板卡，

　　所有元件均可顺利插装焊接，不会出现元件与安装结构、相邻元件之间的空间冲突。板体表面预留了足够的扩展接口排布空间，使用者可根据实际项目需求焊接不同功能的扩展排针，外接传感器、执行器、通讯模块等外围设备，板卡边缘的走线区域预留足够宽度，既满足大电流回路的载流要求，也为后期改板调整线路预留了冗余空间。从结构可靠性角度出发，较重的电解电容元件布局靠近板卡安装孔位置，减少设备受振动时电容引脚受到的交变应力，避免长期使用后出现引脚脱焊、元件脱落的问题，板体边角做小圆弧过渡处理，避免装配过程中尖锐边角划伤操作人员或损坏周边线材。
