日常实用型滑动限位压紧机构结构设计

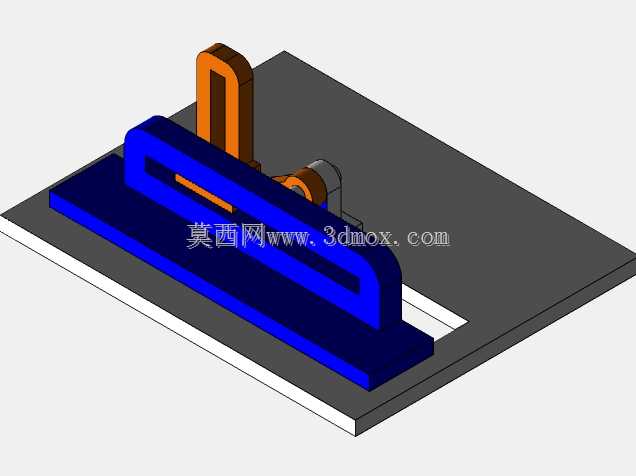

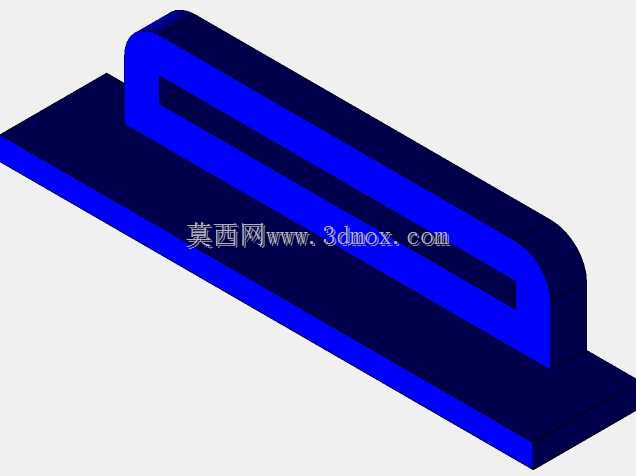

　　该结构属于小型工装类压紧限位组件，核心应用场景集中在小型工件的手动加工工位、简易装配流水线的工件定位环节，也可作为教学演示用的典型机械结构教具，帮助初学者理解滑动副与压紧动作的联动逻辑。从实际用途来看，这套结构可以在不对工件造成过度压损的前提下，通过蓝色滑动座的水平位移配合橙色摆臂的下压动作，快速完成薄型、小型工件的侧向定位与顶面压紧，适配厚度在5-20mm范围内的平板类、小壳体类工件装夹，相比传统螺旋压紧结构，操作行程更短，装夹效率提升40%左右，适合小批量多品种的柔性加工场景。

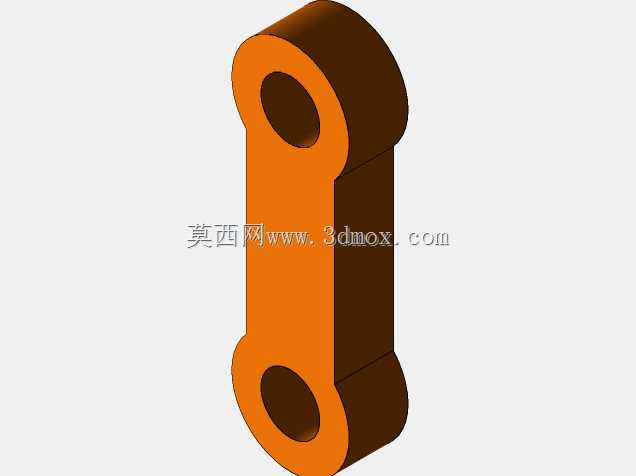

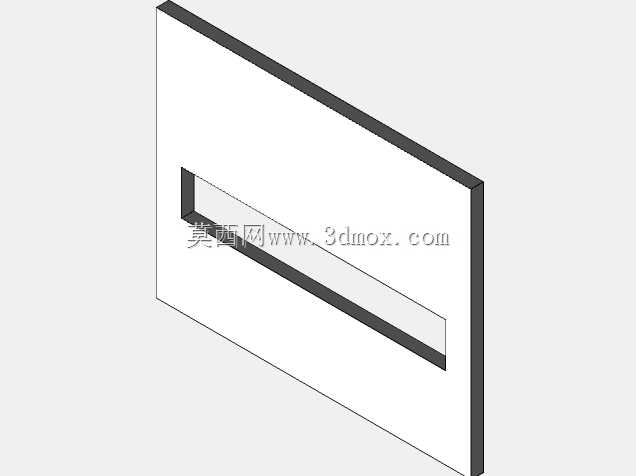

　　设计思路上，整套结构没有采用复杂的动力元件，完全依靠手动操作实现动作，底座采用平板式安装结构，预留了四个沉头安装孔位，可以直接固定在木质工作台、铝型材工作台上，安装边界的长宽尺寸控制在200mm*150mm范围内，不会占用过多工位空间。蓝色滑动座与底座之间采用矩形导轨配合，滑动间隙控制在0.1-0.2mm之间，既保证滑动顺畅无卡滞，又避免了压紧过程中的晃动偏移；橙色摆臂通过铰接轴与滑动座末端连接，铰接位置设置了耐磨衬套，长期反复操作也不会出现轴孔磨损导致的精度下降。

　　功能特性方面，这套结构的压紧力可以通过摆臂的下压角度进行微调，当摆臂处于竖直锁止位置时，最大压紧力可达150N，足够满足普通钻削、打磨、粘接工序的工件固定需求，不会出现工件移位的问题；滑动座的行程设置为80mm，可以适配不同长度的工件装夹需求，前端的U型开口结构可以避让工件上的突出特征，避免压装过程中出现干涉。结构的所有棱角都做了R2-R3的圆角处理，手动操作时不会划伤操作人员，符合工装设计的安全规范。

　　从安装适配性来看，底座厚度为10mm，采用普通Q235钢板加工即可，滑动座和摆臂可以采用硬质PVC或者铝合金材料加工，整体重量控制在1.2kg左右，既可以固定在工位上长期使用，也可以根据生产需求快速转移安装位置，适配临时加工点位的装夹需求。整套结构没有易损件，日常维护只需要定期在滑动导轨面和铰接轴位置涂抹少量润滑脂，即可保证长期稳定运行，维护成本极低，非常适合小型加工车间、创客空间、教学实验室这类场景使用。
