可承受拉伸载荷的转向节接头结构

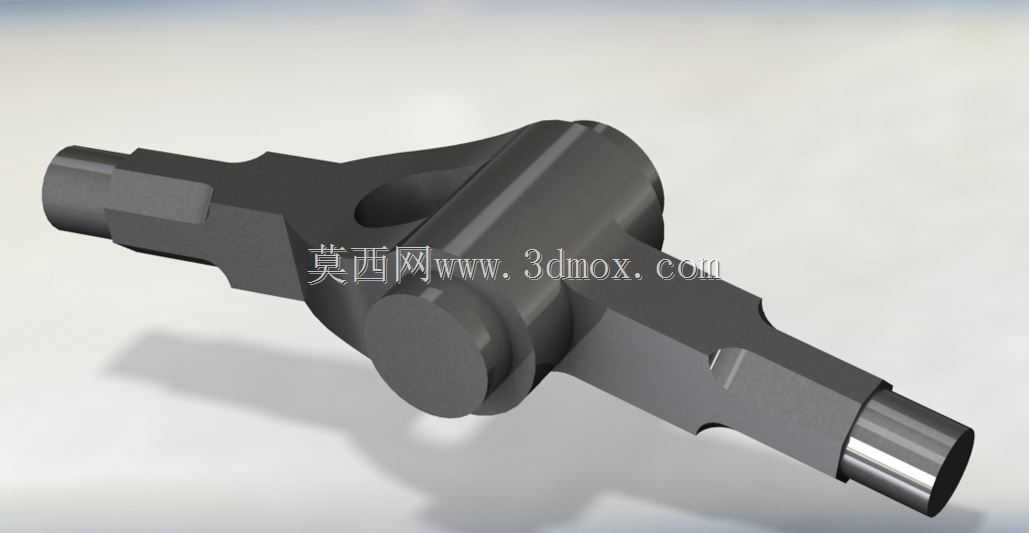

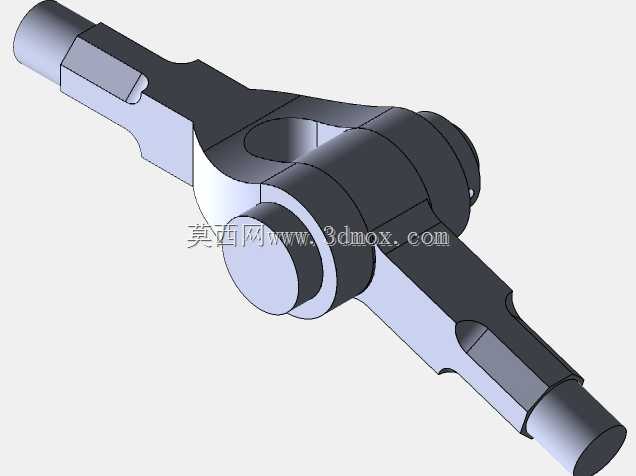

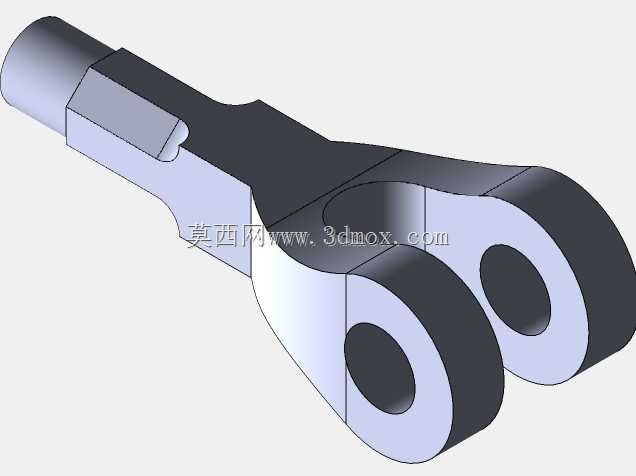

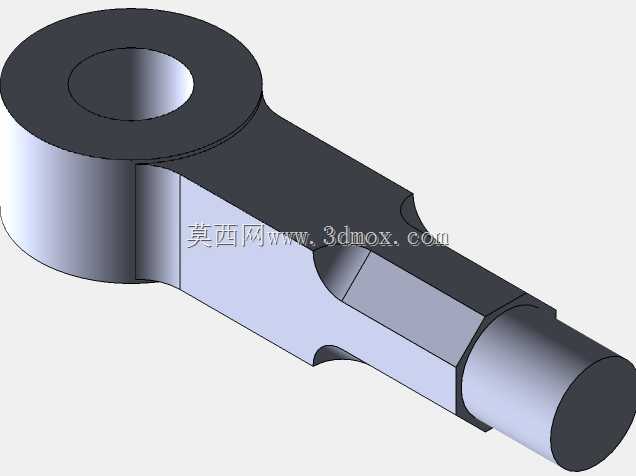

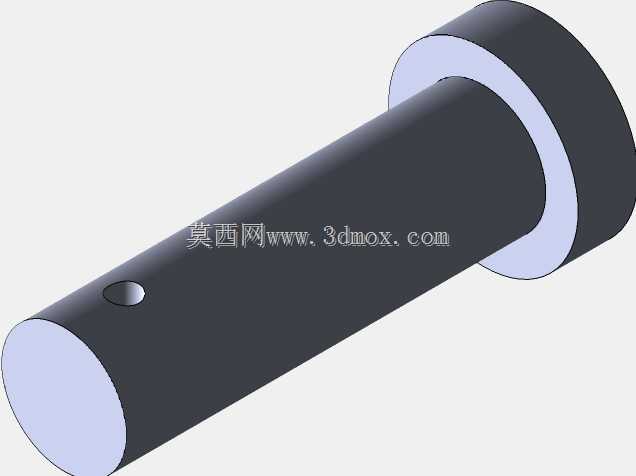

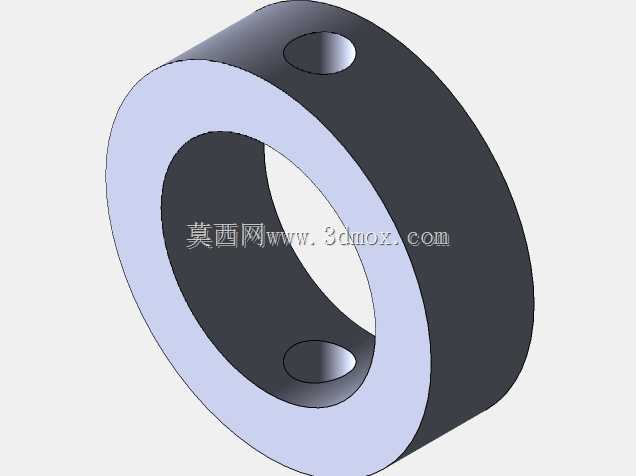

　　这类转向节接头在工程机械、农用机械、重载运输设备的拉杆传动系统中应用十分广泛，核心作用是连接两根承受轴向拉伸载荷的杆类构件，同时允许连接部位存在小角度的相对偏转，抵消装配误差、运行过程中构件形变带来的附加应力，避免杆系出现硬点断裂的问题。从结构设计来看，该接头采用对称式叉形主体搭配中部铰接销轴座的布局，两端的杆头分别设置了适配不同连接形式的装配结构，一端为带扁位的圆柱轴段，可插入对应构件的安装孔后通过销钉或锁紧件固定，另一端为光滑圆柱轴段，适配间隙配合的铰接安装场景，中部的销轴座预留了足够的销轴穿装空间，铰接副的转动间隙控制在合理范围，既不会因间隙过大导致传动旷量超标，也不会因间隙过小出现转动卡滞。

　　设计过程中需要重点考量受力路径的合理性，拉伸载荷从两端杆头传入后，会顺着叉形臂的轮廓平滑传递到中部铰接区域，因此叉形臂与中部主体的过渡位置全部采用大圆角过渡，避免应力集中导致的疲劳断裂，同时在非受力区域做了适量的材料去除，在保证整体结构强度满足额定拉伸载荷要求的前提下，尽可能降低构件自身重量，减少运动过程中的惯性冲击。安装边界方面，该接头的整体轴向长度、中部铰接座的外径、两端轴段的直径与配合长度都经过严格匹配，可直接适配对应规格的杆系安装空间，不需要额外做结构修改，铰接部位的销轴孔同轴度公差控制在较高精度等级，保证装配后转动灵活无偏磨。实际运行过程中，这类接头可承受恒定的轴向拉伸载荷，同时能补偿连接两端±3°范围内的角度偏差，

　　在设备启动、制动、受冲击载荷的工况下，铰接部位可通过微小转动释放应力，避免杆系出现刚性断裂，广泛应用在车辆转向拉杆、设备操作连杆、重载吊装索具连接等场景，结构可靠性高，维护成本低，仅需定期在铰接部位加注润滑脂即可保证长期稳定运行。建模过程中对所有配合面的尺寸公差、形位公差都做了对应标注，可直接用于工程出图、数控加工或者运动仿真分析，结构细节还原了实际加工的倒角、退刀槽等工艺特征，不存在干涉问题，可直接导入装配体完成整体杆系的匹配验证。
