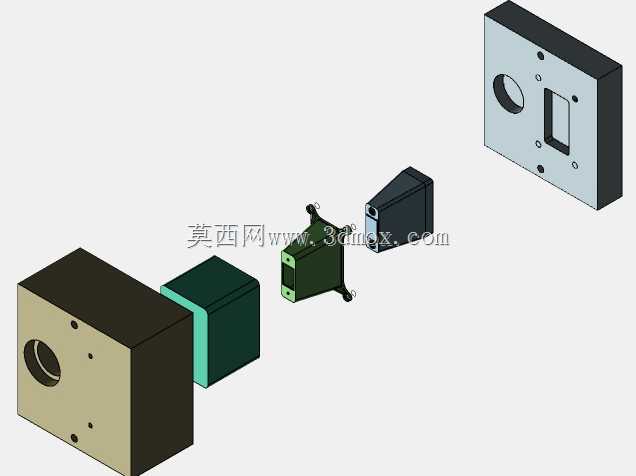

家用榨汁机底座结构组件三维设计

　　作为小家电结构设计中承担核心承载功能的部件，榨汁机底座的三维结构设计直接决定整机运行稳定性与装配可靠性，日常家用场景下，底座需要同时容纳电机组件、控制模块、传动连接结构，还要承担整机工作时的减震、防滑、定位作用，避免高速切削榨汁过程中出现整机移位、部件共振异响等问题。从拆解后的结构组件来看，该底座采用分体式模块化设计思路，不同功能区块拆分独立成型，既方便各功能模块的预装调试，也能在后期维护时快速更换故障部件，无需整体拆解整个基座。外部主壳体预留了电机输出轴的避让圆孔，同时设置了控制开关的安装方槽，孔位边缘做了加厚止口设计，既可以提升安装位的结构强度，避免长期按压开关导致壳体开裂，也能为开关组件提供精准的定位基准，

　　减少装配时的对位调整工作量。底座内部设置了多组螺丝安装柱，柱体根部做了三角加强筋结构，对应电机、控制板的固定孔位，安装柱的高度差经过精准匹配，保证电机装入后输出轴与上部榨汁杯的传动结构保持同轴度，避免偏心运转带来的额外磨损与噪音。不同组件之间的配合面设置了定位卡扣与限位挡边，装配时可以先通过卡扣实现预固定，再锁付螺丝完成最终紧固，大幅提升产线装配效率。底座底部的安装边界充分考虑了家用台面的放置需求，整体支撑面做了外扩设计，降低整机重心，边缘预留了防滑脚垫的安装凹槽，脚垫安装后突出底面1.5mm，既可以隔绝台面与壳体的硬接触传递震动，也能增加与光滑台面的摩擦力，防止高速运转时整机滑动。内部走线槽沿着壳体内壁的加强筋走向布置，

　　避免线缆与运动部件、发热的电机外壳接触，同时设置了线缆固定卡扣位，防止装配或使用过程中线缆移位干涉其他部件。控制模块的安装位做了隔离挡墙，将强电部分与电机安装区做物理分隔，避免果汁渗漏、冷凝水接触电路部分带来的安全隐患。各组件的壁厚保持均匀设计，相邻壁厚差控制在合理范围内，避免注塑成型时出现缩痕、翘曲等成型缺陷，壳体转角位置全部做圆角过渡，既减少应力集中提升结构抗冲击能力，也能避免生产、装配过程中锐边划伤操作人员。
